Bloc fonctionnel Variation expliqué

• Il doit y avoir un objet de groupe de 1 bit pour allumer et éteindre.
• Il doit y avoir un objet de groupe de 4 bits pour la variation relative.
• Il doit y avoir un objet de groupe de 8 bits pour le réglage absolu du niveau de variation.
• Les interactions entre ces objets de groupe et l'état de l'actionneur doivent être suivies.
• Le niveau minimal de gradation de flux lumineux doit être de 01h (0,4 %), ou il doit être réglé par un paramètre.
• Le niveau de gradation maximal doit être FFh (100 %), ou il doit être réglé par un paramètre.
• Il est possible que la plage de variation complète de 0 à 100 % et de 100 % à 0 % puisse être parcourue dans n'importe quelle direction en 4 secondes ou moins; si ce n'est pas le cas, un paramètre Vitesse de variation doit être prévu qui permet de définir ce temps ; pour les applications S-mode, si ce paramètre est un paramètre ETS classique mappé sur un emplacement mémoire, le format est spécifique à l'implémentation (tant qu'il permet d'indiquer combien de temps il faut entre 0 % et 100 %); seulement si cela peut être défini via une adresse de groupe, 225. 01 DPT_ScalingSpeed serait obligatoire.
• Il sera possible qu'il y ait une sortie d'état binaire, disant que la lampe est allumée ou éteinte; pour cela, l'entrée SOO peut être utilisé en bidirectionnel (non recommandé), mais mieux (règle de l'art) est d'avoir une sortie dédiée à 1 bit.
• La même chose pour le niveau de variation actuel : soit l'entrée peut être lue (non recommandée), soit une sortie dédiée (DPT_Scaling) doit être prévue.

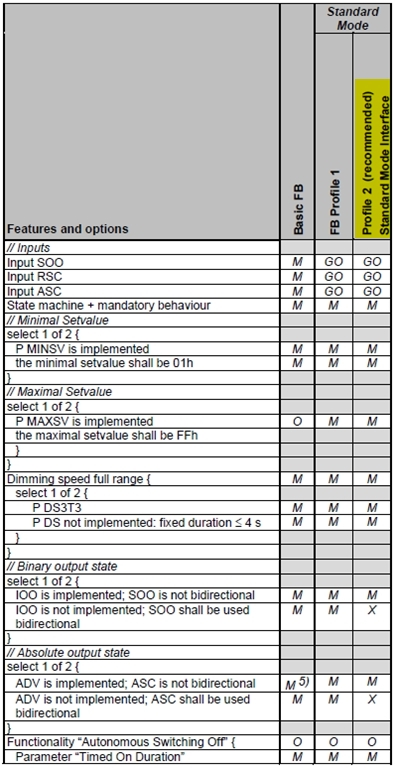

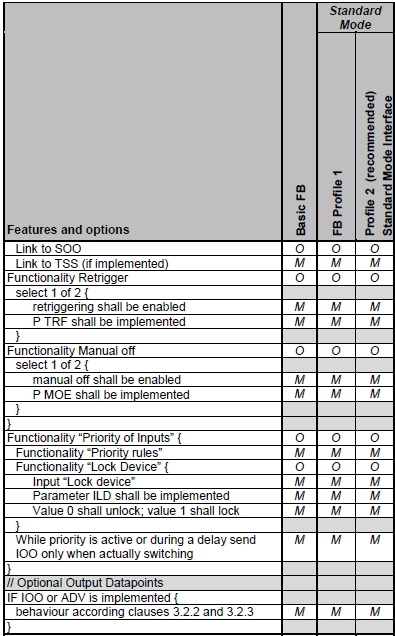

Telles sont les exigences minimales. Il existe des exigences pour les fonctionnalités optionnelles, comme 'Interruption Autonome', 'Durée de fonctionnement temporisée'. Ce n'est que si une telle fonctionnalité est mise en œuvre, qu'il y a des exigences.
