Il presente articolo tratta i seguenti argomenti:
Informazioni preliminari
Il Bulk Linker è un'applicazione ETS progettata per ottimizzare il processo di configurazione delle installazioni KNX, consentendo un collegamento rapido e massivo degli Oggetti Gruppo agli Indirizzi di Gruppo. Il collegamento manuale tradizionale in ETS può richiedere molto tempo, soprattutto in progetti di grandi dimensioni con decine o centinaia di punti. Il Bulk Linker sfrutta l'intuitivo drag-and-drop e l'accoppiamento automatico, riducendo significativamente il tempo di configurazione e minimizzando l'errore umano.
Attivazione
Seguire queste istruzioni per attivare l'App:
- Acquistare una licenza da MyKNX
- Scarica e installa l'applicazione come spiegato qui
- La licenza viene concessa come spiegato qui
Utilizzo dell'applicazione Bulk Linker in ETS
Invoca l'applicazione come spiegato qui.

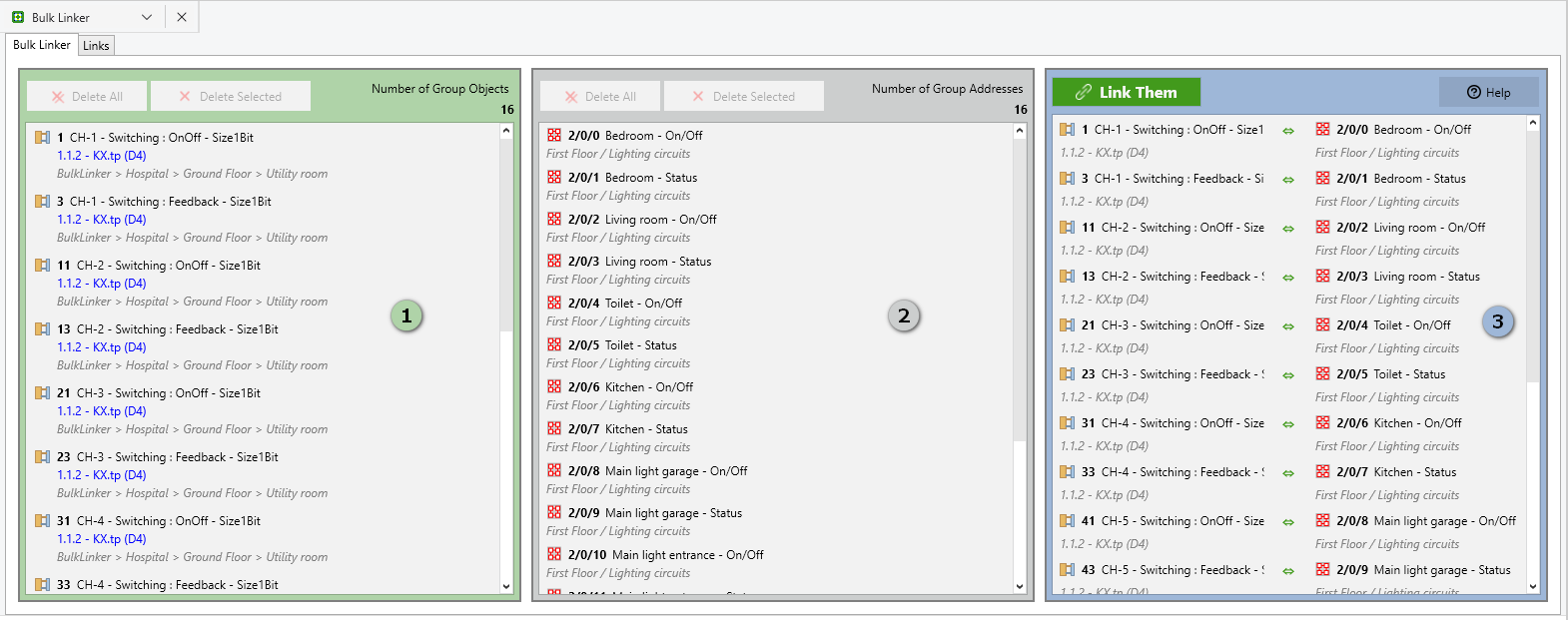

Panoramica dell'interfaccia
La finestra principale è suddivisa in tre zone:
-
Zona sorgente (sinistra)
- Lasci qui i dispositivi, i canali o i singoli Oggetti di gruppo.
- Pulsanti per rimuovere tutti o gli elementi selezionati.
- Contatore che visualizza il numero di elementi nell'elenco.
-
Zona Destinazione (Centrale)
- Lascia Indirizzi di gruppo, intervalli di gruppo (ad es. Gruppi principali o intermedi), o Funzioni dell'edificio.
- Pulsanti per rimuovere tutti o gli elementi selezionati.
- Contatore che visualizza il numero di elementi nell'elenco.
-
Anteprima & Zona di Collegamento (Destra)
- Anteprima automatica dell'accoppiamento in base all'ordine dell'elenco.
- Pulsante Link Them per eseguire il collegamento.
- Pulsante Help per accedere alla documentazione.
Flusso di lavoro
L'ordine in cui gli elementi lasciati appaiono negli elenchi dipende dalla selezione effettiva. Consulta la'Strategia di copia'qui.
1. Popola la Zona Sorgente
- Trascina e rilascia gli elementi da ETS:
- Dispositivo: Aggiunge tutti gli Oggetti di Gruppo attivi del dispositivo.
- Canale: Aggiunge tutti gli Oggetti di Gruppo attivi sotto il canale.
- Oggetti di gruppo: Aggiunge singoli Oggetti di Gruppo.
2. Popola laZona Destinazione
- Trascinamento e rilascio (Drag and Drop):
- Indirizzo di gruppo: Aggiunge un singolo indirizzo di gruppo.
- Intervallo di gruppi: Aggiunge tutti gli indirizzi di gruppo all'interno dell'intervallo.
- Funzione Edificio: Aggiunge gli indirizzi di gruppo collegati.
3. Revisione Anteprima
- Lo strumento accoppia gli elementi in base al loro ordine di indice (ad esempio, il primo elemento dell'elenco di origine con il primo elemento dell'elenco di destinazione, ecc.)
- Gli elementi in eccesso di uno qualsiasi degli elenchi vengono ignorati (ad esempio, se ha meno Indirizzi di gruppo che Oggetti di gruppo, verranno collegati solo quelli che hanno un Oggetto di gruppo corrispondente).
- Regola l'ordine tramite il drag-and-drop o i comandi del menu contestuale(Sposta su, Sposta giù).
4. Creare collegamenti
- Clicca sul pulsante Link Them.
- Una finestra di conferma visualizza il numero di collegamenti creati e gli eventuali errori.
- Le voci collegate vengono salvate nei dati dell'applicazione del progetto e possono essere riviste in seguito utilizzando la scheda'Registro dei collegamenti'.
Tieni presente che se desideri collegare un Indirizzo di gruppo sicuro con un Oggetto di gruppo semplice, ETS effettuerà il collegamento e non ci sarà alcun avviso. Questa è attualmente una limitazione dell'SDK di ETS, che sarà migliorata in una versione futura di ETS.

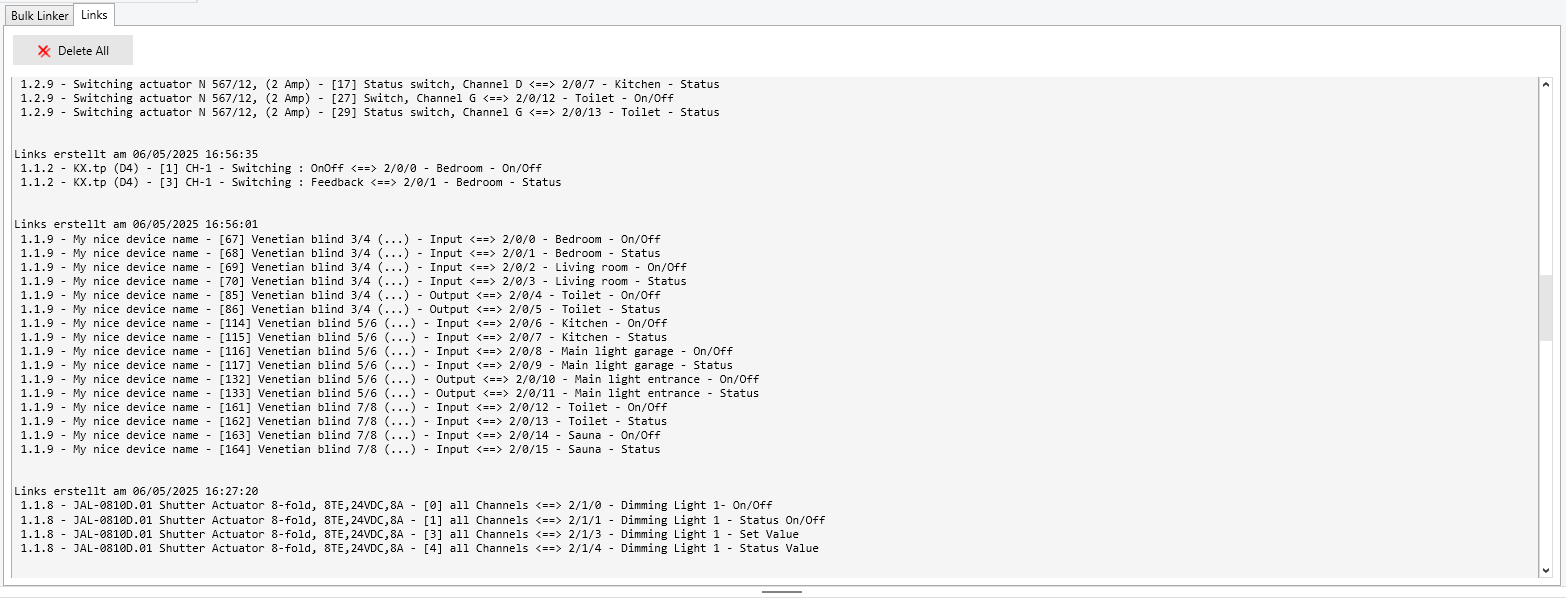

5. Visualizza il registro dei collegamenti
- Passi alla scheda Collegamenti per vedere un riepilogo cronologico di tutte le operazioni di collegamento riuscite.
- Utilizzi il pulsante Cancella tutto per cancellare il registro.
- I testi del Registro dei collegamenti non vengono tradotti se cambia la lingua dell'ETS.
