Per trasferire un progetto KNX dal PC di Messa in Servizio ai dispositivi KNX installati nell'impianto, l'utente ETS deve eseguire un Download. Questo passaggio può essere realizzato solo dopo che le impostazioni dell'interfaccia bus sono state eseguite.
Download
Per questa attività, ETS offre diverse varianti di download, il cui uso dipende dalle esigenze dell’installatore e dallo stato di configurazione dei dispositivi. ETS distingue tra le seguenti parti di download di un dispositivo KNX:
- Indirizzo Individuale
- Programma applicativo
- Indirizzi di gruppo (più precisamente, indirizzi di gruppo e collegamenti con gli oggetti di gruppo, le tabelle)
- I Parametri
Flag di download
ETS decide sulla base di una serie di flags (ad es. nel pannello Topologia, Edifici o Dispositivi) se un download è completo o se solo alcune parti devono ancora essere scaricate. I flag vengono mostrati nella vista Elenco, tipicamente chiamata 'Stato Scaricamento'.I flag hanno i seguenti significati:
Icons
| Stato iniziale (mai scaricato prima) o scaricato, ma la proprietà corrispondente potrebbe essere cambiata (potrebbe essere necessario riscaricare) | |
| Download OK |
Flag/Etichette
| Adr | Indirizzo individuale caricato | |
| Prg | Programma applicativo caricato | |
| Par | Parametri caricati | |
| Grp | Indirizzi di gruppo + collegamenti tra gli oggetti di gruppo (chiamati 'associazioni') caricati | |
| Cfg | Impostazioni specifiche di tipo di rete caricate (utilizzate solo sulle reti PL e RF e impostate durante il download del singolo indirizzo) |
Varianti Download

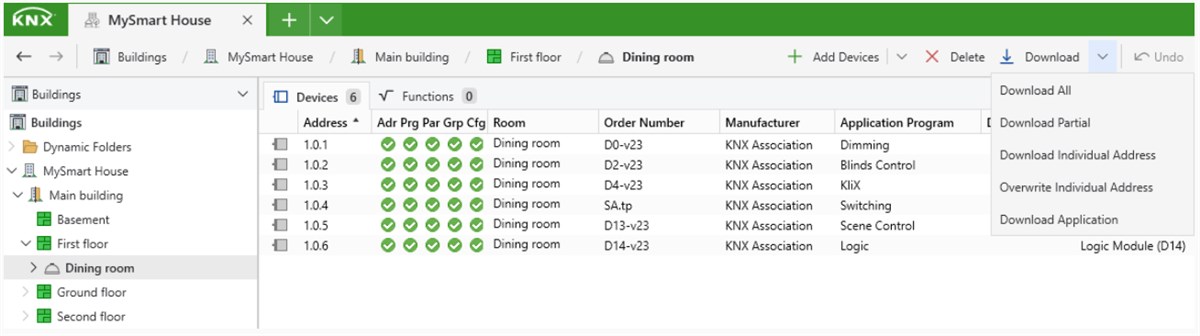

Per eseguire un download, selezionare gli elementi che si desidera scaricare e selezionare Download:
- nel menu Messa in Servizio nella barra dei menu o
- tramite click destro sul mouse.
Sono disponibili le seguenti opzioni:
| Pulsante | Commento | Flag coinvolti |
| Scaricamento completo | Tutti i dati del progetto in ETS saranno scaricati nel dispositivo o nei dispositivi corrispondenti.
|
Adr, Prg, Par, Grp |
| Scaricamento Parziale |
ETS scaricherà solo le parti che sono state modificate in ETS e non sono state scaricate in precedenza. ETS distingue tra due parti:
|
Par, Grp |
| Scarica Indirizzo Fisico (Individuale) |
Assegna l'indirizzo individuale a un dispositivo KNX. Vedi Scarica Indirizzo Individuale. |
Adr |
| Sovrascrivi indirizzo Fisico |
Assegna l'indirizzo individuale a un dispositivo KNX sovrascrivendo un indirizzo noto. Questa funzione evita di dover premere fisicamente il pulsante di programmazione sul dispositivo. Questa opzione è disponibile solo se è selezionato un singolo dispositivo.
|
Adr |
| Scarica Programma Applicativo | Scaricerà il programma applicativo nel dispositivo | Prg |
A seconda del comportamento del dispositivo KNX, un cambiamento dei parametri del dispositivo può nascondere oggetti di gruppo o rivelarne altri. Si tratta di un comportamento normale, ad es. per consentire di modificare la funzionalità di un prodotto mediante parametrizzazione. Alcuni degli oggetti del gruppo collegati agli indirizzi del gruppo non saranno più mostrati (il link precedente diventa non più valido), ma l'indirizzo di gruppo precedente è ancora valido nel dispositivo KNX (come impostato durante il download precedente) e deve essere modificato riscaricando l'applicazione.
Scarica Indirizzo Individuale
Per il dispositivo(i) interessato, e se essi supportano la funzione del Numero Seriale KNX, è possibile scaricare l'Indirizzo Individuale senza premere fisicamente il pulsante di programmazione sul dispositivo (i).

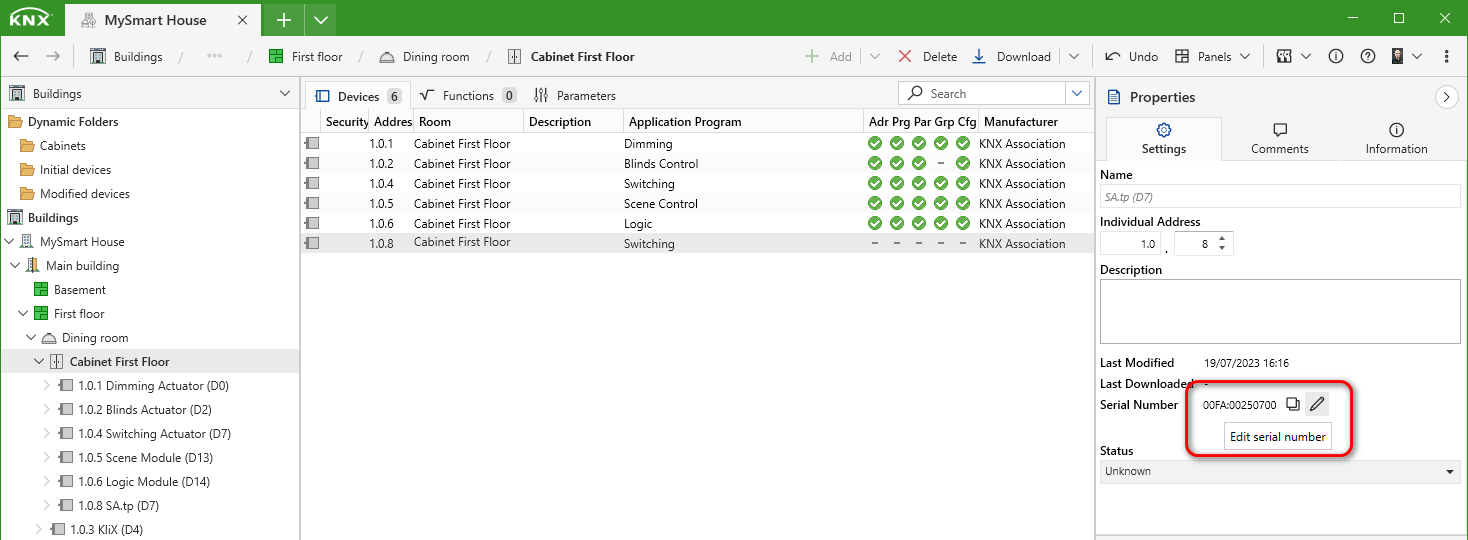

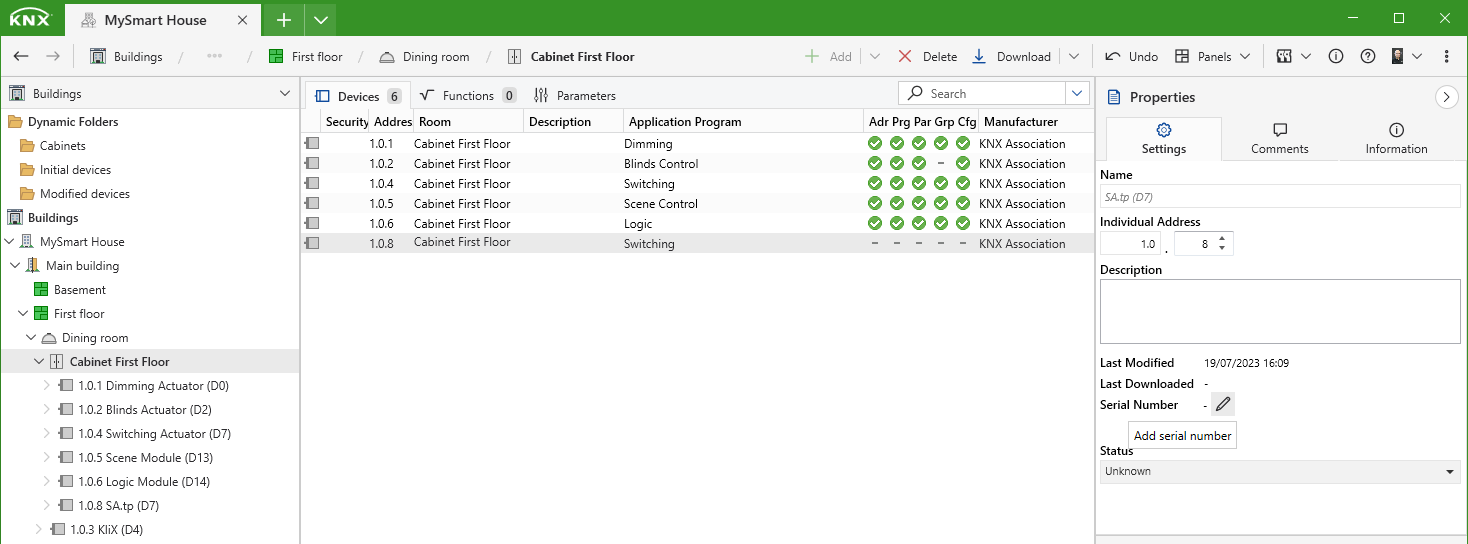

Per aggiungere un KNX Serial Number, selezionare un dispositivo e spostare il cursore del mouse accanto al campo 'Numero Seriale'. Quindi fare clic sull'icona 'matita' per inserire il KNX Serial Number.

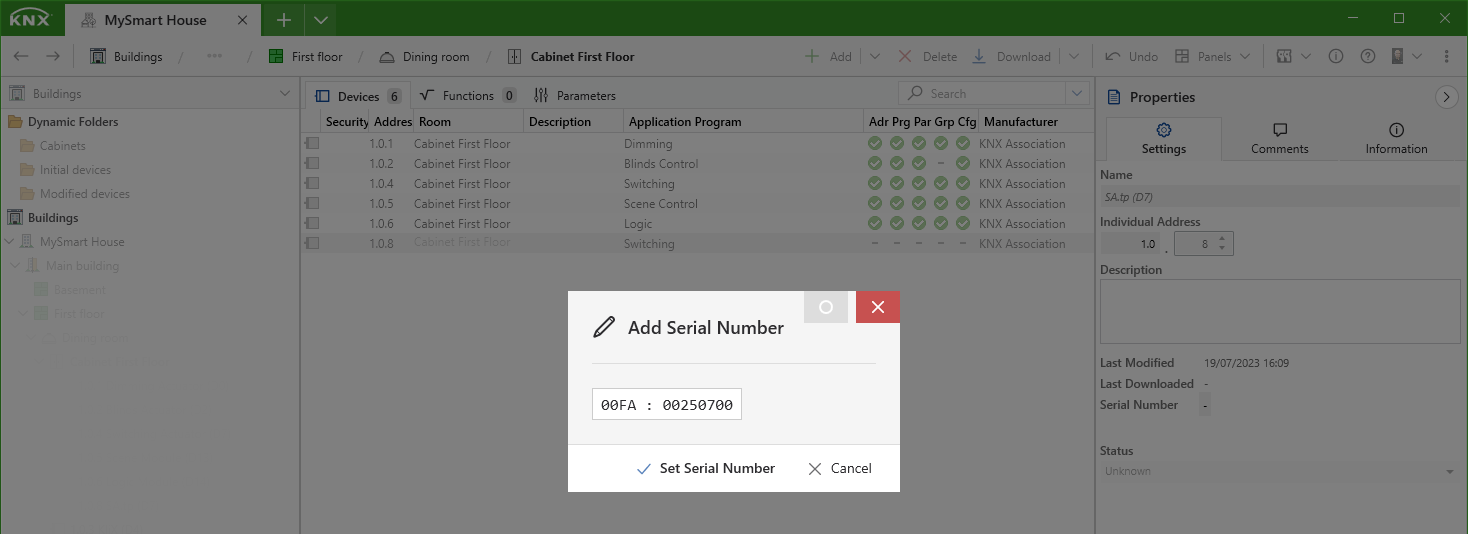

Quindi, aggiungere il KNX Serial Number del dispositivo, che di solito è disponibile come adesivo sul dispositivo e premere il pulsante 'Imposta Numero Seriale' per salvare.

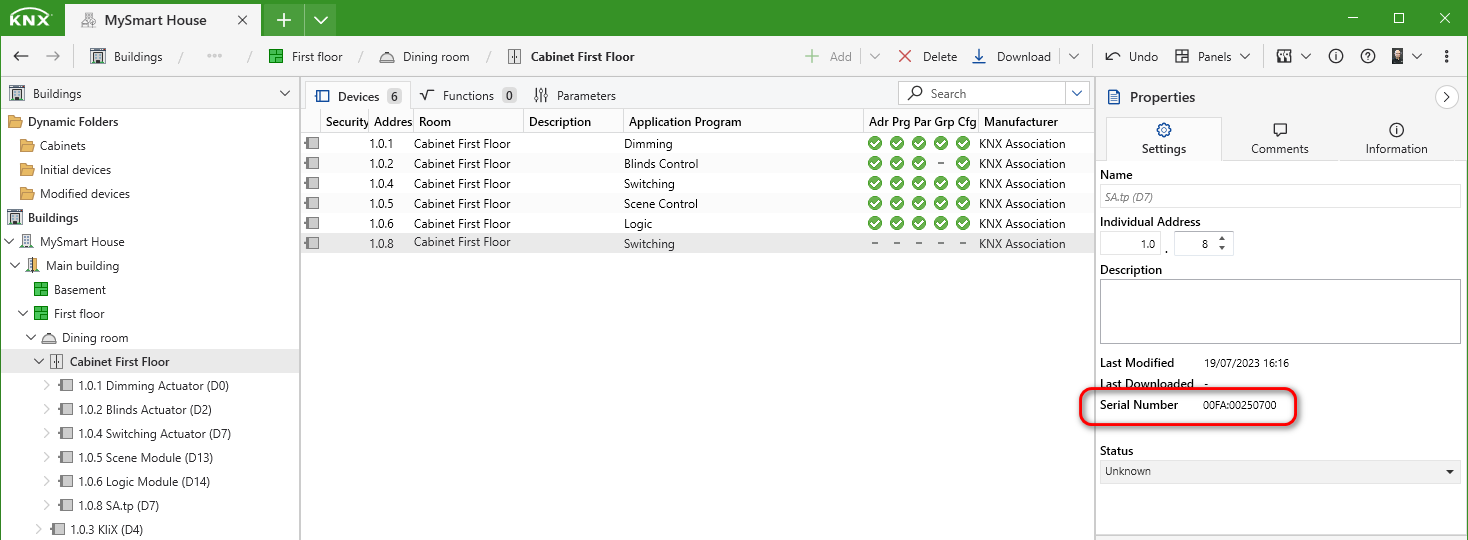

Una volta aggiunto il Numero Seriale KNX, viene mostrato sulla barra laterale.
Se hai bisogno di modificarlo o cancellarlo, sposta nuovamente il cursore del mouse sull'icona della matita

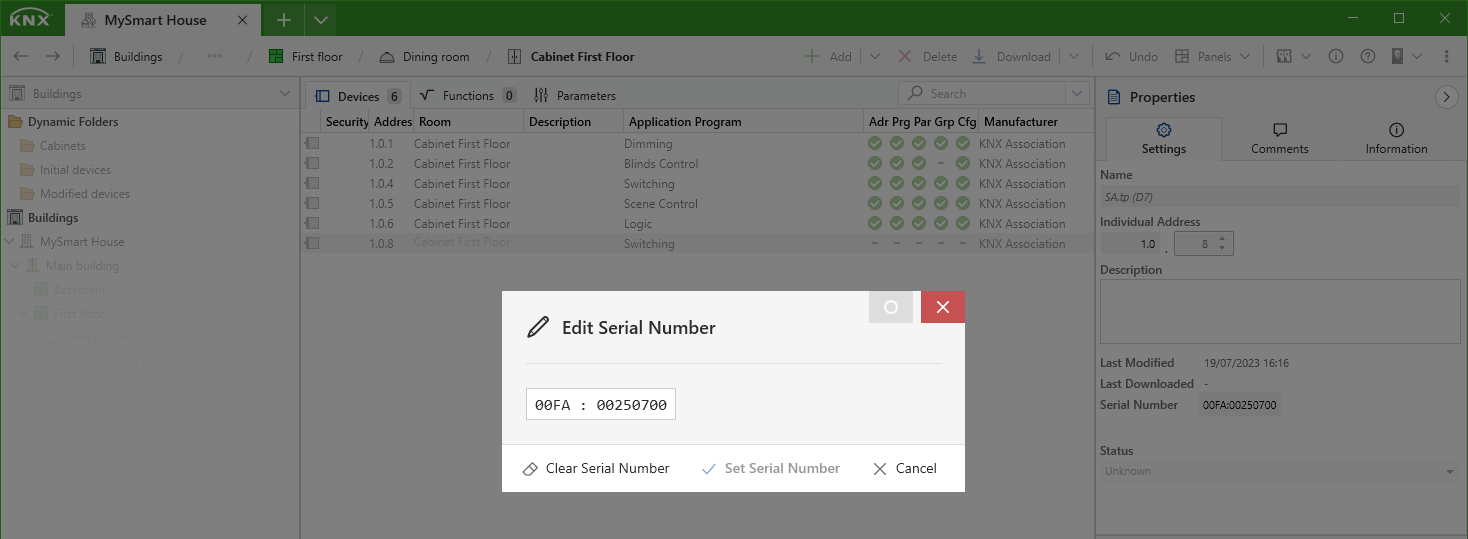

e fare clic su di esso per aprire la finestra di dialogo 'Modifica Serial Number'.
In questa finestra si può:
- cancellare un KNX Serial Number già aggiunto
- impostare un nuovo Serial Number KNX
- o annullare l'azione

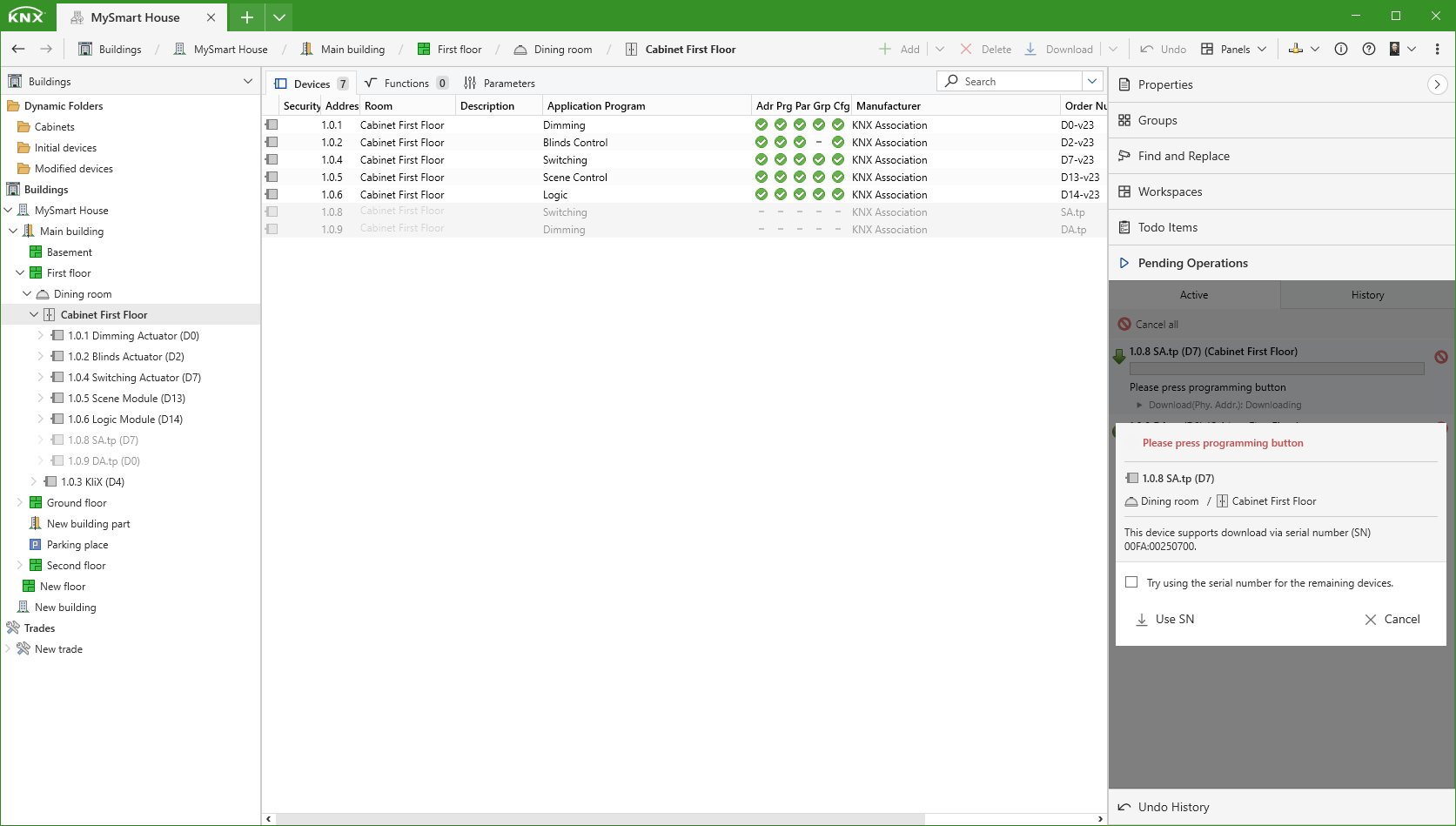

Per i dispositivi che non supportano la funzionalità del KNX Serial Number, ti verrà chiesto, nella barra laterale delle operazioni in attesa, di premere fisicamente il pulsante di programmazione sul dispositivo.
Visualizzazione del processo di download
Quando il processo di download viene avviato, il contenitore delle operazioni in corso verrà attivato automaticamente nella barra laterale. È inoltre possibile monitorare il processo di download visualizzando il traffico bus KNX nei rispettivi Monitor.
Quando si scaricano più dispositivi che supportano la funzione KNX Serial Number, è possibile selezionare l'opzione 'Provare a utilizzare il numero di serie per i dispositivi rimanenti' in modo da non dover premere il pulsante di programmazione sul dispositivo.
Funzionamento del download
Il processo di download in ETS funziona in background. Si osservi che:
- E’ possibile continuare a lavorare con ETS durante il processo di scaricamento.
- I dispositivi scaricati sono protetti contro le modifiche da parte dell'utente ETS. Pertanto, questi dispositivi non possono essere modificati durante il processo di download, ad esempio modificando i parametri.
Per ulteriori informazioni su:
- processo di modifica e reset dei flag di programmazione
- Sequenza download
- Download dispositivo locale
è spiegato in Funzioni di download (Dettagli).
