Con la funzione Verifica Progetto, vengono eseguiti diversi controlli del progetto con l'aiuto di una procedura guidata. La procedura guidata per il controllo del progetto ti guiderà attraverso il processo di verifica del tuo progetto in base alle regole comuni di progettazione e pianificazione KNX.
Questo è un test offline. ETS non si collegherà al bus.

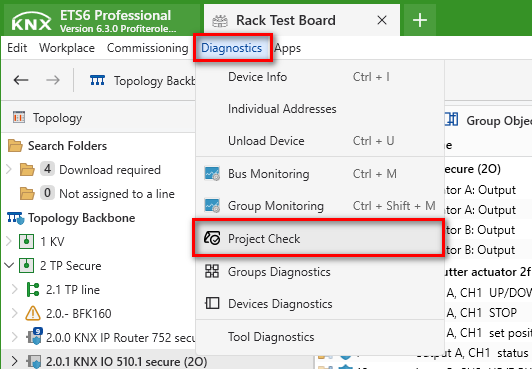

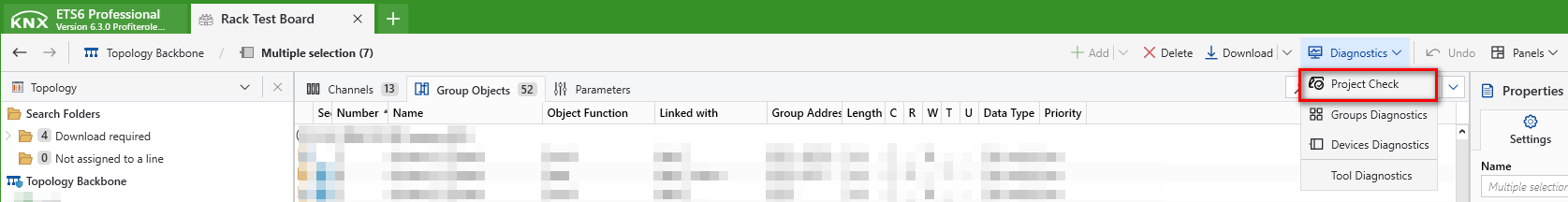

La Verifica Progetto può essere lanciata tramite i 3 punti nella barra degli strumenti nel menu Diagnostica.
Ci sono 5 livelli diversi che sono controllati in un progetto.
- Verifica Dispositivo
- Verifica Indirizzo di Gruppo
- Verifica Topologica
- Verifica Informazioni sul prodotto
- Controllo per i progetti importati da versioni precedenti di ETS

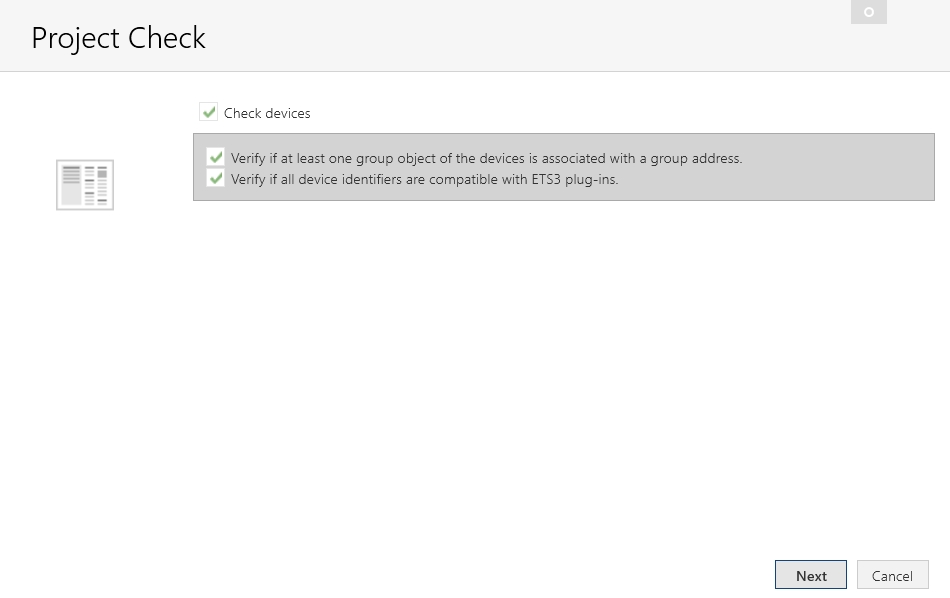

Verifica dispositivi
Cosa verifica il controllo del dispositivo?
- Se almeno un oggetto di gruppo dei dispositivi è associato a un indirizzo di gruppo
- Se tutti gli identificatori del dispositivo sono compatibili con i plugin ETS3

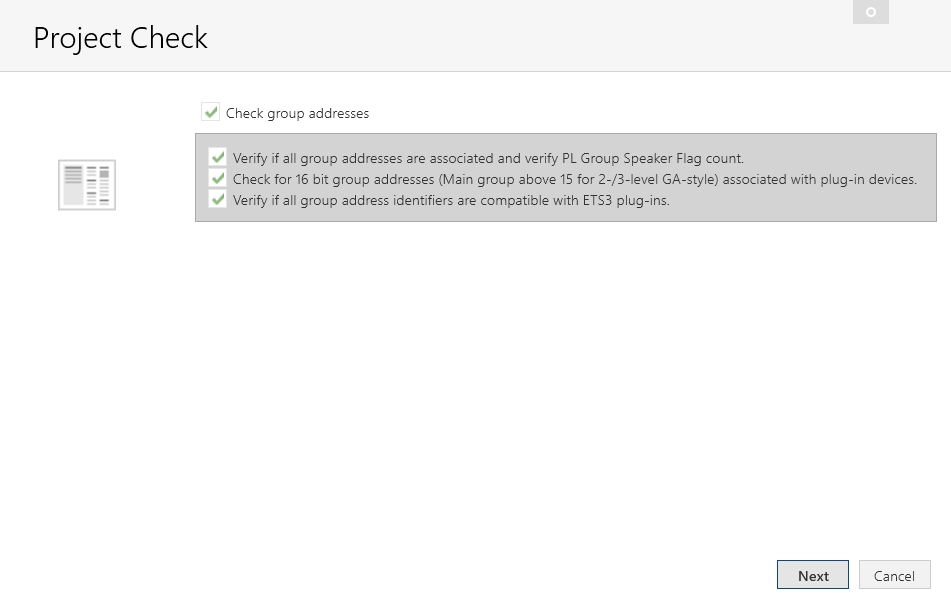

Verifica Indirizzo di Gruppo
Cosa verifica il controllo indirizzo di gruppo?
- Se vengono utilizzati tutti gli indirizzi del gruppo (collegati ad almeno un oggetto del gruppo)
- Se gli indirizzi di gruppo estesi sono collegati a dispositivi plug-in
- Se tutti gli identificatori di indirizzo di gruppo sono compatibili con i plugin ETS3

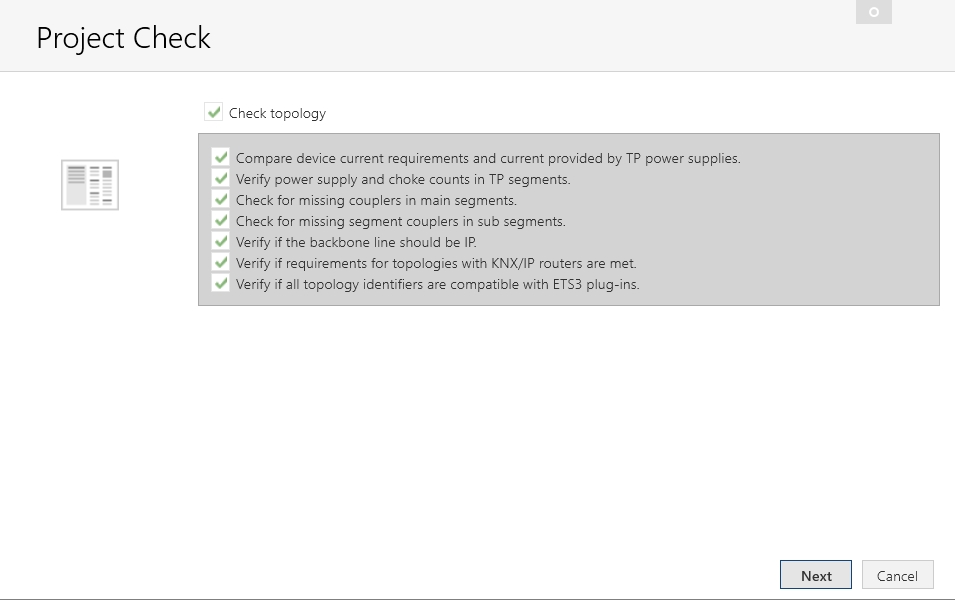

Verifica Topologica
Cosa verifica il Controllo Topologia?
- Confronta la corrente richiesta dal dispositivo con quella fornita dagli alimentatori TP
- Se tra le proprietà del dispositivo il consumo energetico è disponibile, viene utilizzato quel dato; in caso contrario, viene utilizzata una media di 10mA
- Se nelle proprietà del dispositivo la corrente è disponibile sugli alimentatori, viene utilizzata questa; in caso contrario, viene utilizzata una media di 320mA
- Numero di alimentatori e bobine nei segmenti TP
- Se ci sono accoppiatori mancanti nei segmenti principali
- Se ci sono accoppiatori di segmento mancanti nei sotto-segmenti
- Se la linea dorsale deve essere IP
- Se i requisiti per topologie con router KNX/IP sono soddisfatti
- Se tutti gli identificatori topologici sono compatibili con i plugin ETS3

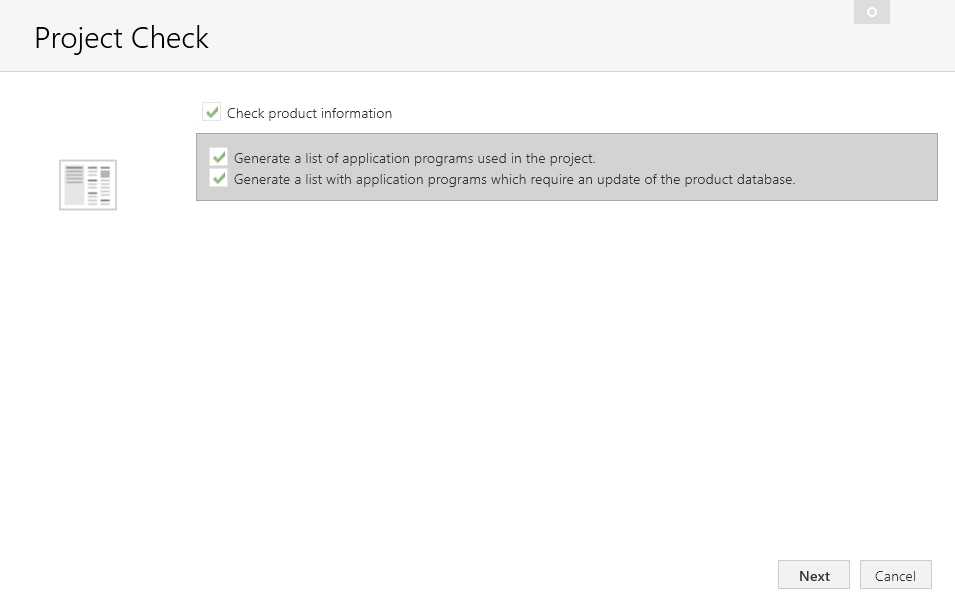

Verifica Informazioni Prodotto
In alcuni casi, è disponibile un aggiornamento di un prodotto KNX, contenente miglioramenti o correzioni di bug per la stessa versione del prodotto. Con l'aiuto di questo controllo, una lista che mostra tutti questi dispositivi può essere stampata. L'elenco contiene anche le 'impronte digitali' dei dispositivi (queste possono essere utilizzate dai produttori per distinguere tra diverse varianti di un dispositivo, anche quando la versione è la stessa).

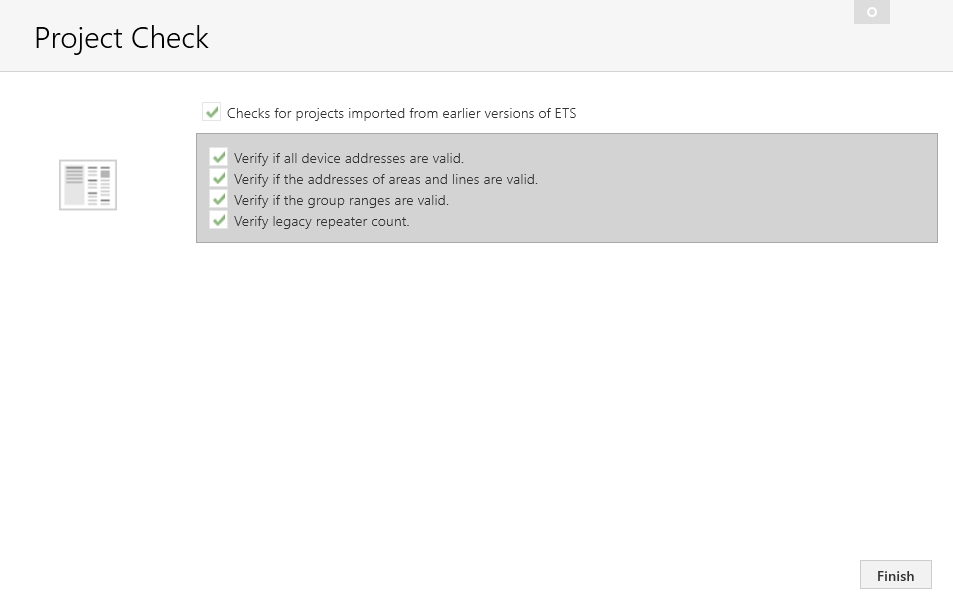

Controllo per i progetti importati da versioni precedenti di ETS
Che cosa verificano i controlli per i progetti importati dalle versioni precedenti di ETS?
- Se tutti gli indirizzi dei dispositivi sono validi
- Se gli indirizzi delle aree e delle linee sono validi
- Se gli intervalli di gruppo sono validi
- Verifica se ciascuna linea ha sufficienti ripetitori per i dispositivi progettati
Il risultato viene mostrato nella stessa finestra e può essere salvato, copiato nella clipboard e stampato.
Tutti i controlli possono essere disabilitati a livello globale e i singoli passaggi dei controlli possono essere disabilitati nella rispettiva scheda.
