Questa procedura guidata verifica che tutti i passi relativi alla messa in servizio siano stati completati correttamente. E’ possibile effettuare questa verifica per tutti i dispositivi del progetto, per uno specifico dispositivo o per tutti i dispositivi connessi ad uno specifico indirizzo di gruppo. La funzionalità è simile al Step 'Verifica dispositivi' della procedura guidata per la Diagnostica Errori in Linea , ma funziona su tutti i dispositivi del progetto, non solo sui dispositivi collegati a un indirizzo di gruppo specifico.

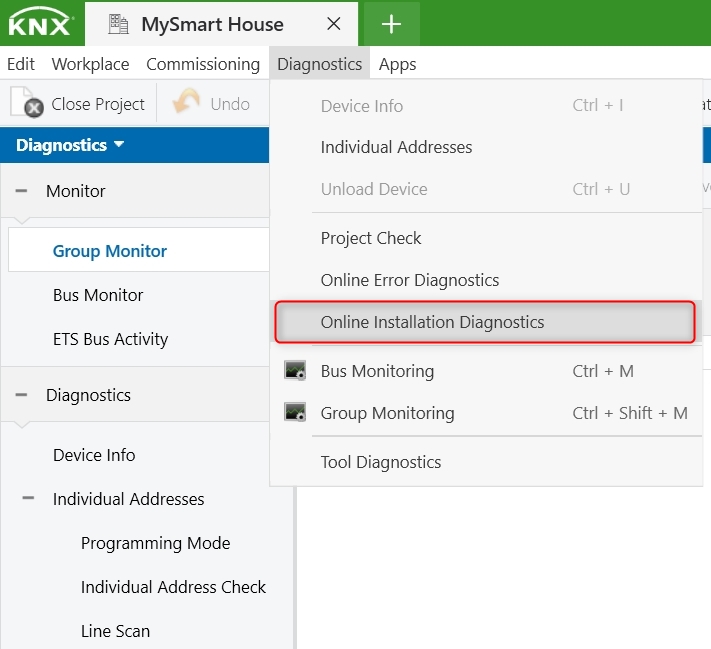

La procedura Diagnostica Dispositivi Installati può essere invocata tramite la barra del menu del progetto 'Diagnostica' > Diagnostica Dispositivi Installati. Le sezioni successive descrivono le due fasi:
Verifiche Base
Sono effettuati i seguenti controlli:
- Tutti i flag di programmazione sono impostati nel progetto? Il flag Cfg sarà considerato solo sul supporto PL/RF.
- Il dispositivo è raggiungibile via bus (ping)?
- Il programma applicativo è caricato e in esecuzione? Il prerequisito è che il programma applicativo nell'installazione è lo stesso del progetto, altrimenti questo test fallisce e produce un errore nella lista.
Una barra di avanzamento mostra quanti dispositivi sono stati controllati finora (x di y). Il controllo può essere interrotto in qualsiasi momento.
Solo gli errori sono visualizzati nella lista.
Se non è possibile raggiungere nessun dispositivo in una linea, un avviso non modale apparirà dopo il terzo dispositivo (mentre la procedura guidata continua i controlli sugli altri dispositivi). L'avviso suggerisce di controllare le cause più comuni del problema (problemi di topologia, indirizzo locale sbagliato, mancanza di alimentazione, interruzione del cavo) e offre di saltare questa linea e continuare con la successiva.
L'utente può continuare con i 'Controlli Estesi' o uscire dalla procedura guidata qui.
Verifiche Estese
Per tutti i dispositivi del progetto/selezione che hanno superato i 'Controlli di Base', vengono effettuati i seguenti controlli (per i dispositivi che non hanno superato il controllo, il risultato del controllo precedente è elencato ancora una volta in questa scheda):
- Legge le Tabelle delle associazioni dei dispositivi nell'installazione e li confronta con le assegnazioni di indirizzi di gruppo previste.
- Le tabelle degli indirizzi devono essere identiche.
- Tabella Delle Associazioni
- Le associazioni di invio devono essere identiche.
- Le associazioni in ricezione devono essere identiche, salvo l'ordine relativo.
- Tabella Oggetti di Gruppo:
- Per gli oggetti di gruppo, il confronto ha successo nei seguenti casi:
- Tutte i flag e la lunghezza dell'oggetto sono uguali.
- Controllo extra 1: nessun indirizzo di gruppo è assegnato all'oggetto del gruppo o il flag di comunicazione non è settato. I dati nel dispositivo e nei dati del progetto corrispondono?
- > In questo caso, i rimanenti flag e la dimensione dell'oggetto vengono ignorati.
- Controllo extra 2: nessun indirizzo del gruppo è assegnato all'oggetto di gruppo e il flag di comunicazione è settato nel progetto. I dati nel dispositivo non corrispondono ai dati del progetto.
- > In questo caso, il confronto è OK. ETS lo ha forzato esplicitamente!
- Per gli oggetti di gruppo, il confronto ha successo nei seguenti casi:
Una barra di avanzamento mostra quanti dispositivi sono già stati controllati (x di y). Il controllo può essere interrotto in qualsiasi momento.
Solo gli errori sono visualizzati nella lista.
