Informazioni preliminari
Scopo
Con questa app è possibile confrontare i dispositivi di un progetto ETS con i loro rappresentanti fisici nell'installazione effettiva di KNX. In questo modo è possibile confrontare singoli dispositivi, intere linee e/o aree (o addirittura l'intero progetto ETS). Il caso d'uso più importante è quello di verificare le differenze funzionali (ad es. a causa di manipolazione / modifiche da parte di terzi) nell'installazione, ad es. in caso di richiesta di garanzia. Un altro caso d'uso è quello di assicurarsi che le modifiche richieste siano state completate, ad esempio nel contesto di un aggiornamento relativo alla sicurezza.
Quali dispositivi possono essere confrontati?
In linea di principio, qualsiasi dispositivo certificato/registrato con almeno un programma applicativo a bordo può essere confrontato, cioè una valvola KNX o un connettore KNX non possono essere confrontati. C'è comunque un'eccezione: i dispositivi con un plug-in 'multi-pass' non possono essere confrontati affatto.
Dettagli tecnici
Dopo che un dispositivo è stato messo in funzione dall'ETS, tutti i dati di configurazione necessari, chiamati 'immagine di memoria' (o 'immagine'), vengono scaricati nella memoria del dispositivo. Questa app ha la funzionalità integrata per la lettura delle immagini di memoria dai dispositivi (cioè per ricostruire la 'immagine di memoria'), per la quale utilizza un processo in due fasi:
- Fase 1 - Confronto di base
- Fase 2 - Confronto avanzato
Fase 1 - Confronto di base
Le seguenti informazioni vengono lette dal dispositivo fisico dell'impianto e confrontate con il dispositivo del progetto ETS:
- la versione maschera (nota anche come 'descrittore del dispositivo')
- ID del Programma applicativo attualmente caricato
- lo stato di caricamento del Programma applicativo attualmente caricato
Se il confronto di base non riesce, il confronto avanzato non verrà eseguito. Il confronto di base non riesce quando:
- La versione maschera è sconosciuta all'ETS.
- La versione maschera non corrisponde o non è nell'elenco di compatibilità.
- l'ID del Programma applicativo non corrisponde, cioè la combinazione ID produttore + tipo di dispositivo + versione del dispositivo non corrisponde.
- Lo stato di caricamento del Programma applicativo è impostato su 'Non caricato'.
Se un dispositivo ha più di un Programma applicativo, questo vale per tutti i programmi applicativi.
Fase 2 - Confronto avanzato
L'applicazione crea due immagini di memoria, una basata sulle informazioni trovate nel progetto ETS e l'altra sulle informazioni lette dal dispositivo fisico. L'applicazione confronta quindi entrambe le immagini in memoria e genera un elenco con le eventuali differenze.
Una differenza, tuttavia, non implica necessariamente una modifica funzionale e/o manipolazione del dispositivo.
Esempio: Un valore di default dello scenario caricato tramite ETS, può essere successivamente modificato dall'utente (durante il runtime), che deve essere considerato come una manipolazione 'consentita'.
Attivazione
Seguire le istruzioni per attivare l'app:
- Acquistare una licenza da MyKNX
- Licenziala come spiegato qui
- Non è necessario installare alcun file *.etsapp supplementare
Uso dell'app Device Compare in ETS

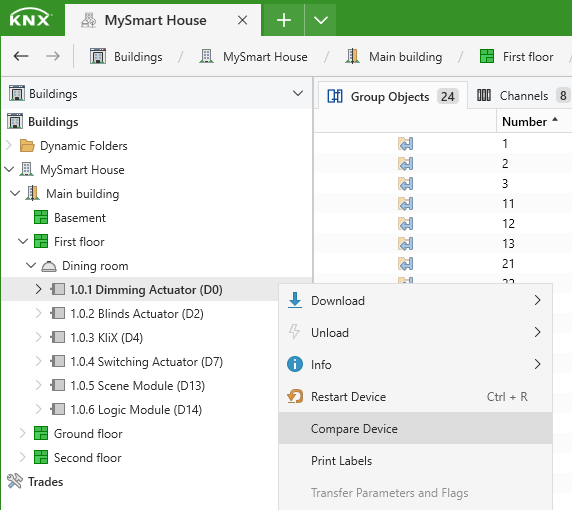

La funzione può essere richiamata tramite il menu di contesto da uno o più dispositivi. Dal momento che questa app legge i dati tramite il bus, l'utilizzo di questa app porterà alla visualizzazione delle operazioni nella barra laterale (una per dispositivo).

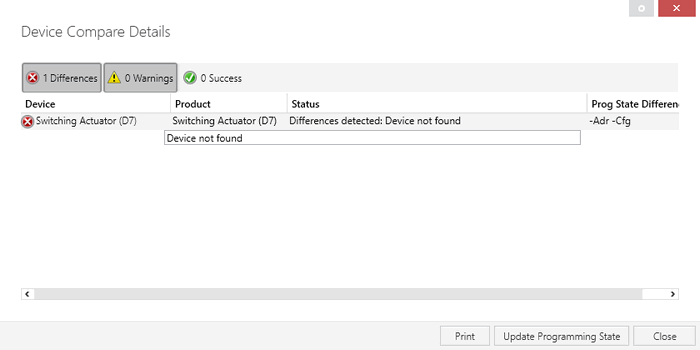

Le differenze riscontrate sono mostrate nella visualizzazione dei risultati per dispositivo.
Con il tastoAggiornare lo stato di programmazione è possibile fare in modo che il dispositivo fisico nell'installazione corrisponda nuovamente con il dispositivo nel progetto.
Questo pulsante influenzerà tutti i dispositivi della lista.
Nota sui flag di download (nel progetto ETS):
- l'app ripristina (se necessario) i rispettivi flag di download in caso di mancata corrispondenza tra il dispositivo fisico e il dispositivo nel progetto ETS.
- L’app imposta (se necessario) i rispettivi flag di download in caso di corrispondenza tra il dispositivo fisico e il dispositivo nel progetto ETS.
In sintesi, ci sono tre diversi risultati possibili per un dispositivo in un progetto dopo il confronto:
- il risultato può essere valutato: visualizzato in verde o rosso.
- Il risultato non può essere valutato: visualizzato in giallo.
- Nessun risultato perché il dispositivo non può o addirittura non deve essere confrontato. (evidenziato come avvertimento)
