Se un singolo dispositivo (o più dispositivi identici) sono selezionati nella vista ad albero o nella vista a elenco, è possibile accedere alle impostazioni dei parametri facendo clic sulla scheda 'Parametri' nella parte superiore della vista elenco.
Visualizzazione dei parametri
La selezione delle opzioni per le proprietà del dispositivo dipende dal produttore e varia a seconda del programma applicativo utilizzato. Ci sono due tipi di visualizzazioni per i parametri (o meglio, le varianti di visualizzazione).
ETS Standard Dialog |
I parametri predefiniti o le possibili funzionalità aggiuntive (disponibili tramite DCA) sono visualizzati incorporati nella finestra principale ETS. In questo caso il display è controllato interamente da ETS. La vista ad albero dei parametri allineata a sinistra può essere analoga alla vista ad albero - espansa/collassata. |
Dialogo Plug-in | I parametri vengono visualizzati in una finestra plug-in separata. La visualizzazione dei parametri è controllata in questo caso interamente dal plug-in. I dettagli sui plug-in e i tipi di plug-in esistenti sono disponibili qui. |
Modifica Parametri
Le impostazioni dei parametri possono essere modificate nella scheda Parametri nella vista elenco. Tre funzioni importanti sono incluse per questo nella barra strumenti contestuale.
Fare riferimento alla documentazione del produttore per i dettagli sulle impostazioni dei parametri individuali del dispositivo.

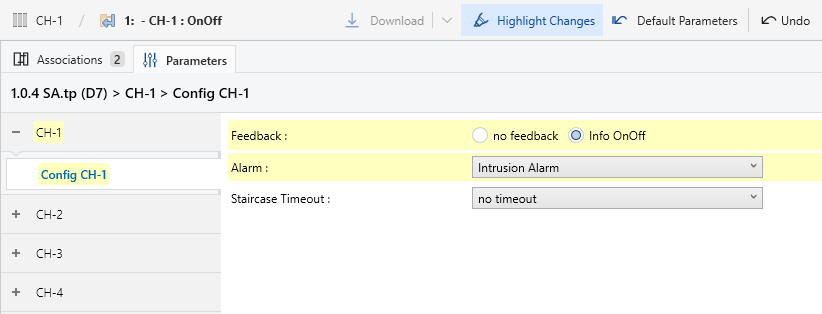

Evidenzia Modifiche
Quando questa opzione è abilitata, l'ETS evidenzia in giallo tutti i parametri che differiscono dai valori predefiniti (predefiniti dal produttore).
- Questo indicatore è mostrato per ogni singolo parametro e anche di fronte al titolo della pagina parametro.
- Spostare il cursore del mouse sopra al nome del parametro mostra il parametro predefinito effettivo in un suggerimento.
Parametri di Default
Questo resetta tutti i parametri ai valori predefiniti del costruttore. Viene dato un avviso prima dell'esecuzione*.
I valori di default sono i valori dei parametri che il produttore definisce per ogni parametro nel catalogo prodotti come predefiniti. Ciò significa che dopo l'importazione di un catalogo e l'inserimento di un prodotto da questo catalogo in un progetto, il dispositivo inserito contiene sempre questi valori predefiniti per ogni parametro (purché non siano stati modificati dall'utente). Questi valori predefiniti dei parametri definiscono anche gli oggetti di gruppo visibili allo stesso tempo.
Parametri & Visibilità oggetto di gruppo
Un cambiamento di parametro può influenzare la visibilità di Oggetti di Gruppo e/o la disponibilità di Oggetti di Gruppo nelle funzioni.Dopo un cambiamento di parametro (es. alla configurazione predefinita), tutti gli Indirizzi di gruppo che possono essere collegati agli Oggetti di gruppo che sono stati nascosti, sono persi. In tal caso, ETS visualizza un avvertimento corrispondente*.
Il comportamento di configurazione dei parametri è determinato principalmente dal costruttore del prodotto.
*L'avviso non può essere disattivato tramite le impostazioni ETS.
ETS6 supporta parametri con valori in virgola mobile, che possono anche essere formattati, es. utilizzando due decimali (se il produttore utilizza queste opzioni nei suoi prodotti). Quando si inseriscono voci nella finestra di dialogo dei parametri, ciò può portare a imprecisioni dovute all'arrotondamento quando tale formattazione viene usata. Se nel valore ci sono più cifre decimali di quelle consentite dalla stringa di formattazione, il valore viene tagliato e arrotondato, se necessario.
Esempio:
- Formato: 00.00 (cioè due cifre anteriori e due dietro il punto decimale)
- Inserimento: 55.555
- Visualizza: 55,56 (con "," come separatore decimale)
Per la possibile formattazione sui parametri di tempo seguire lo schema hh:mm:ss:ffff, dove ffff sta per il numero di cifre frazionarie al secondo. Quando un valore in virgola mobile viene visualizzato con un cursore (cioè senza inserire valore diretto), ogni passo equivale all'1% dell'intervallo di valori dei parametri.
