Per configurare la connessione tra un computer e un'installazione KNX (ad es. scaricare l'indirizzo individuale e/o il programma applicativo dal PC di messa in servizio all'installazione KNX o utilizzare un software di visualizzazione), è indispensabile che le impostazioni dell'interfaccia bus siano state impostate correttamente.
Per accedere al gestore della connessione, è possibile fare clic sul menu a discesa dalla barra degli strumenti principale.

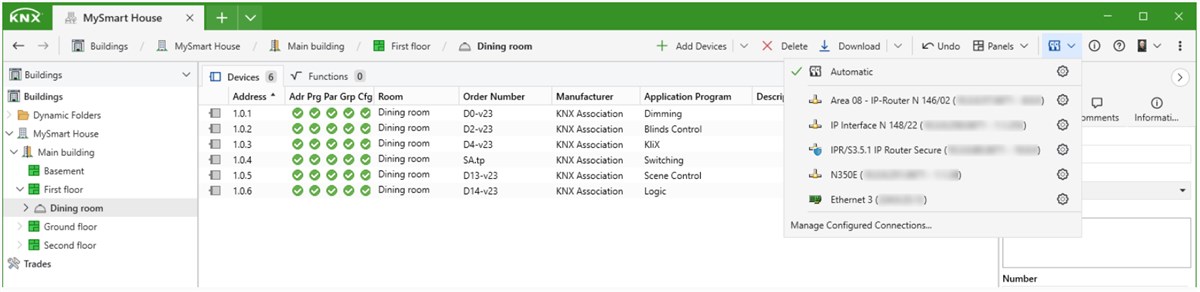

Invocando il gestore di connessione viene mostrato:
- In cima: Automatico (che è l'opzione predefinita); se includi una o più interfacce nel tuo progetto, questa sarà nella maggior parte dei casi l'unica opzione di cui hai bisogno.
- Nel mezzo: le interfacce attualmente trovate (USB, Le interfacce di routing IP e tunneling IP sono riconosciute e visualizzate automaticamente da ETS, non è necessario crearle. Un'interfaccia non riconosciuta non può essere utilizzata da ETS, anche se è creata manualmente). Questa selezione è valida solo durante la sessione di progetto corrente, in quanto è destinata principalmente a cambiare rapidamente, ad esempio per scopi diagnostici.
- In basso: la possibilità di gestire le connessioni configurate; ciò è richiesto solo quando si accede all'installazione da remoto (es. con un indirizzo IP diverso da quello configurato nel progetto), o quando si utilizzano interfacce Eiblib/IP.
L'opzione di connessione attualmente selezionata è contrassegnata con un segno di spunta verde davanti all'opzione stessa.
Un punto rosso (
) subito dopo l'icona sopra indica che l'interfaccia è in Modalità Programmazione (aggiornata ogni ~ 3 secondi).
Per configurare le rispettive Impostazioni, fare clic sull'icona ingranaggio accanto ad ogni opzione. Per ulteriori informazioni sulla configurazione delle interfacce, vedere il Gestore Connessioni (Dettagliato).

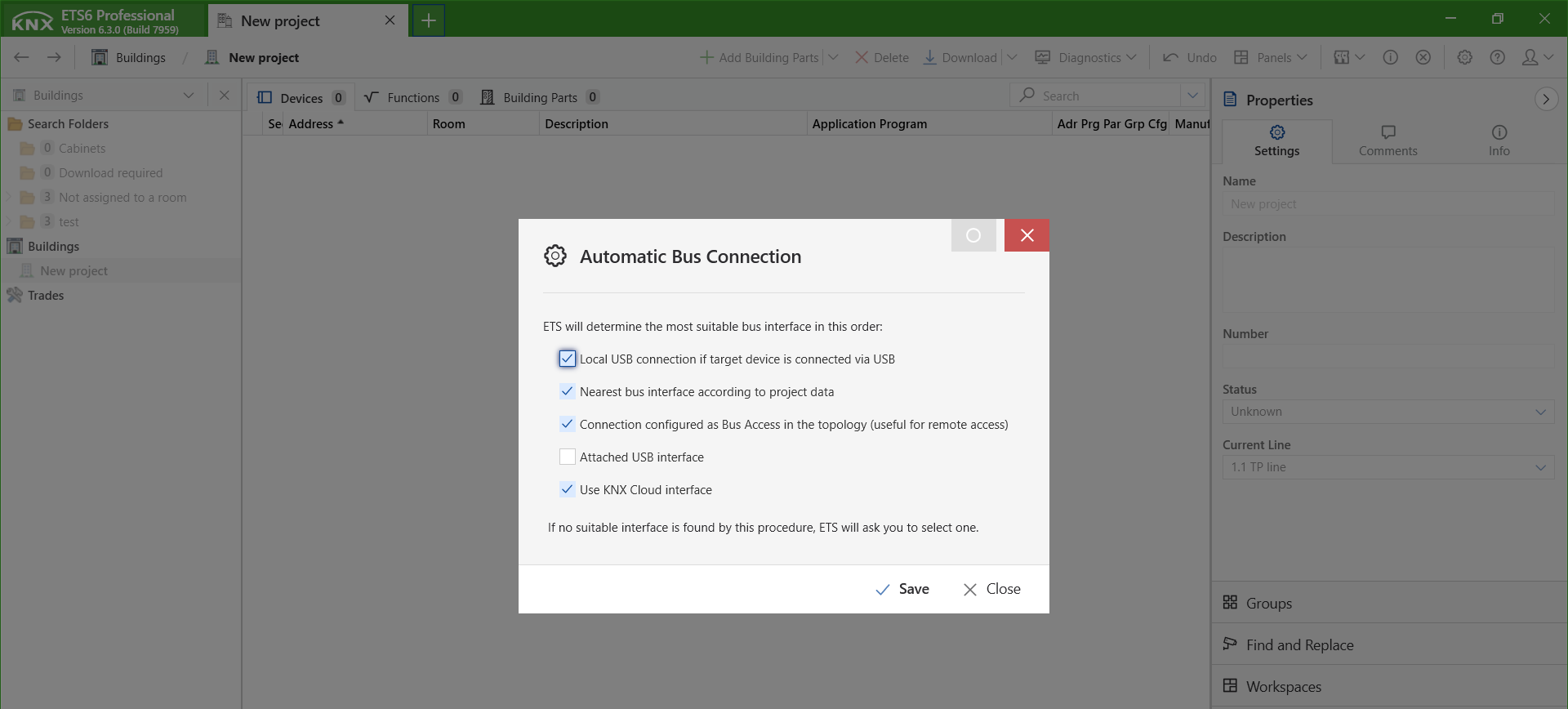

Connessione Automatica al Bus
L'opzione 'Automatico' significa che ETS determinerà l'interfaccia bus più adatta per connettersi all'installazione, a seconda di diversi fattori. Le seguenti opzioni appaiono nella configurazione 'Automatica' nell'ordine che ETS le utilizzerà (la prima in alto):
Connessione IP diretta se supportata dal dispositivo di destinazione
Se questa opzione è attivata, le connessioni IP dirette ai dispositivi IP saranno stabilite al fine di eseguire operazioni online (es. un download diretto del dispositivo tramite IP). A questo scopo, una cosiddetta “ricerca” del dispositivo viene effettuata all’inizio in cui le proprietà del dispositivo elementare (SN, stato KNX Secure, eccetera.) sono interrogate online.
Condizioni
- Il dispositivo si trova via IP, ad es. ETS e dispositivo IP comunicano con lo stesso indirizzo Multicast.
- Il numero seriale KNX del dispositivo trovato corrisponde al dispositivo nel progetto (se il numero seriale KNX del dispositivo è disponibile nel progetto)
In questo modo...
- ... le registrazioni telegramma non sono possibili.
- ... l'indirizzo locale della connessione corrisponde a quello del dispositivo da caricare.
Sicurezza
- I dispositivi senza KNX Secure (cioè anche i dispositivi KNX Secure con KNX Secure disabilitato sul dispositivo) vengono caricati in modo semplice (in chiaro) tramite IP.
- I dispositivi con KNX Secure abilitato vengono caricati in modo sicuro tramite IP.
- Abilitato KNX Secure online trovato sul dispositivo (feedback dalla ricerca) - Utilizzo delle password di sicurezza associate (se disponibili) dal progetto ETS per questo dispositivo, altrimenti nessun download.
- Abilitato KNX Secure sul dispositivo trovato nel progetto (stato sul dispositivo) - Uso delle password di sicurezza associate (deve essere disponibile) dal progetto ETS per questo dispositivo.
Connessione USB locale se il dispositivo di destinazione è collegato tramite USB
Se questa opzione è attivata e il numero seriale KNX del dispositivo di destinazione corrisponde al numero seriale KNX dell'interfaccia USB, allora verrà utilizzata la connessione USB locale.
Determinare automaticamente la migliore connessione bus
Se questa opzione è attivata, ETS cerca un'interfaccia bus nel segmento che è collegato e verso l'alto nella topologia e utilizza quello che è più vicino nella topologia (sottosegmento → segmento principale → segmento principale → segmento principale della linea principale → segmento principale → segmento principale di Dorsale).
Condizione
- Interfacce con almeno il flag di indirizzo impostato e un numero seriale KNX conosciuto.
Connessione configurata come accesso al bus in topologia (utile per l'accesso remoto)
Se questa opzione è attivata, ETS cerca di utilizzare un'interfaccia bus definita come una connessione di progetto nella topologia. Questa funzione è principalmente utile per l'accesso remoto all'installazione.
Preferire l'interfaccia USB allegata
Se questa opzione è attivata, e se c'è un'interfaccia KNX/USB collegata al computer, allora usa questa.
