Definizioni Parametri
La struttura di un parametro del dispositivo nel Manufacturer Tool è la seguente:
ParameterRefRef → ParameterRef → ParameterRef → Paramer
| Parameter | è il parametro effettivo cosi' come viene salvato in memoria. Può avere più di un ParameterRef associato, indipendentemente dalla versione di destinazione |
| ParameterRef |
si riferisce direttamente al Parametro, offre la possibilità di sovrascrivere valori e proprietà. Es. Un parametro collegato a una particolare pulsantiera potrebbe richiedere valori predefiniti diversi quando impostato per luci o dimmer |
| ParameterRefRef | si riferisce direttamente a ParameterRef ed è la risorsa che verrà utilizzata per visualizzare 'Parameter' nella finestra dei parametri ETS. ParameterRefRef viene creato automaticamente quando il ParameterRef associato viene aggiunto alla struttura dinamica del programma applicativo. |
Definizioni Oggetti Comunicazione
La struttura di un oggetto di gruppo nel Manufacturer Tool è la seguente:
ComObjectRefRef → ComObjectRef → ComObject
Nota: nel Manufacturer Tool, il termine oggetto di Comunicazione viene utilizzato per gli oggetti di gruppo.
| ComObject | è l'oggetto di comunicazione vero e proprio in quanto 'reside' all'interno del dispositivo. Può avere più di un ComObjectRef associato, indipendentemente dalla versione di destinazione. |
| ComObjectRef |
si riferisce direttamente all'oggetto di comunicazione, offre la possibilità di sovrascrivere le proprietà Es. un particolare oggetto di comunicazione potrebbe aver bisogno, a seconda della situazione, diversi Tipi di Datapoint |
| ComObjectRefRef | si riferisce direttamente a ComObjectRef ed è la risorsa che verrà utilizzata per visualizzare il ComObject nella finestra dei dettagli del dispositivo in ETS. Viene creato automaticamente quando il ComObjectRef associato viene aggiunto alla struttura dinamica del programma applicativo. |
Esempio di struttura dei parametri e di oggetti di gruppo

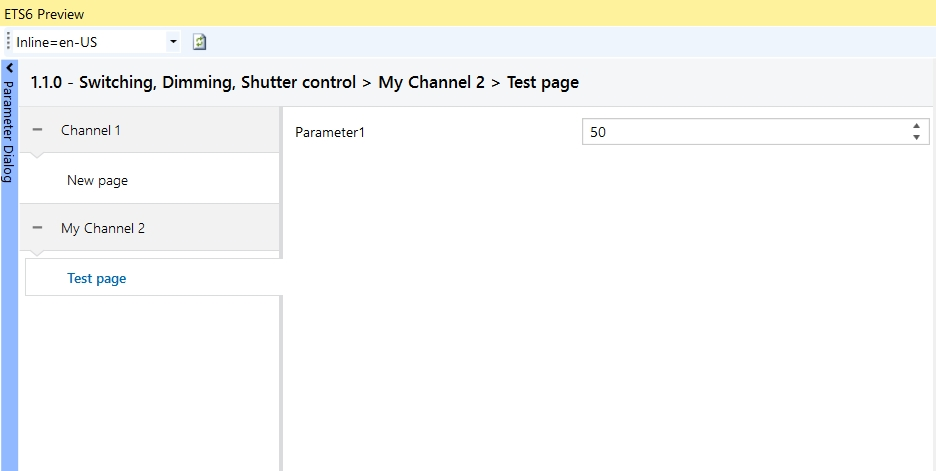

L'esempio seguente mostra come creare un parametro e un oggetto di gruppo in ETS. Viene reso possibile aumentare il valore di questo parametro utilizzando le frecce all'interno del campo di testo, o semplicemente modificando il valore nel campo testo. Il valore predefinito di questo parametro deve essere impostato a 50d.

Ulteriori informazioni possono essere trovate su Definire i tipi di parametri e Definire gli oggetti di comunicazione.
