グループアドレスのリンク処理

概要

ETS では、グループアドレス（GA）とグループオブジェクト（GO）間のリンク機能が強化されました。
このアップデートにより、ユーザーは次のことができます：

• 複数のグループアドレスを1つのグループオブジェクトにリンクする。
• ALT + Vを使ったマルチリンク。
• テキストベースのリンク用クリップボード形式。
• サイドバーのグループコンテナを使用したリンク。

このドキュメントでは、各手法の動作、ルール、および制限事項について詳しく説明します。

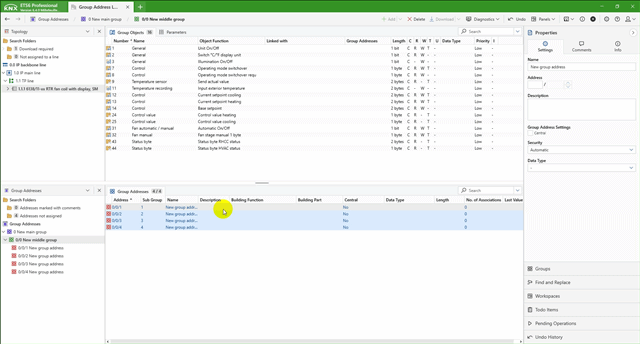

1. 複数のグループアドレスと単一のグループオブジェクトとのリンク

複数のグループアドレスを1つのグループオブジェクトにリンクすることができます。

例：

グループオブジェクト 1 → 0/0/1, 0/0/2, 0/0/3

使用方法：

1. プロジェクト内のデバイスで、目的のグループオブジェクトを選択します。
2. 複数のグループアドレスを、選択したグループオブジェクトにドラッグ＆ドロップ、またはペーストします。

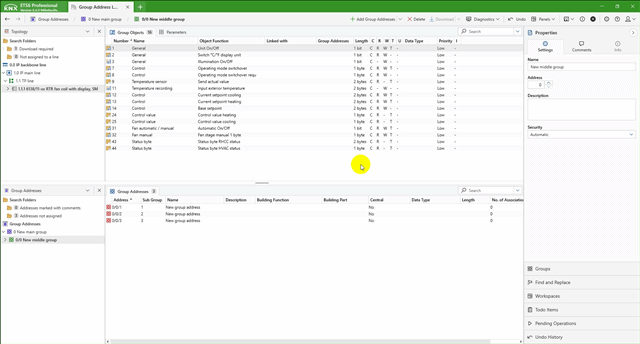

2. ALT + Vを使ったマルチリンク

目的:
複数のグループオブジェクトに対して、複数のグループアドレスを順番に貼り付けることができます。

例：

使用方法：

1. 複数のグループアドレスを選択→右クリック→コピー を選択するか、または（Ctrl + C）を押してコピーします。
2. 複数のグループオブジェクトを選択する。
3. ALT + Vでシーケンシャルに貼り付ける。
4. ETSはグループアドレスを1つずつ順番にリンクしていきます。

例外的なケースでの動作：

• もしグループオブジェクトよりたくさんの数のグループアドレスが選択された場合→対応するペアのみがリンクされます。

• ビット幅の不一致がある場合→そのペアはスキップされ、警告が表示されます：

  「すべてのグループがリンクできるわけではありません、結果を確認してください」。

• リンクがデバイス制限を超える場合→同様の警告が表示され、スキップされます。

ドラッグ & ドロップ：

• ドラッグ・アンド・ドロップ操作中にALTが押されている場合も、同じシーケンシャルな動作が適用されます。

3. テキストベースのリンク用クリップボード・フォーマット

ETSは特定のフォーマットに準拠している場合、テキストクリップボードコンテンツを使用したリンクをサポートしています。

クリップボードフォーマット（eBNF）：

<Clipboard> = <GroupAddress>, {<Separator>, <GroupAddress>}
<GroupAddress> = (?10進 16? - 0) | <TwoLevelGA> | <ThreeLevelGA>
<TwoLevelGA> = (?maingroup?, "/", ?subgroup?) - "0/0"
<ThreeLevelGA> = (?メイングループ?, "/", ?ミドルグループ?, "/", ?サブグループ?) - "0/0/0"
<Separator> = "," | ";" | <Whitespace>, {<Whitespace>}
<Whitespace> = ?space? | ?tab? | ?EOL?

重要な注意事項：

• 貼り付けられたテキストは完全に解析可能でなければならず、参照されるすべてのグループアドレスは現在のプロジェクトに存在しなければなりません。
• 解析に失敗した場合、またはグループアドレスが見つからない場合、ETS は貼り付け操作を通知なく無視し<、内部オブジェクトクリップボードを使用する動作に戻ります。
• グループアドレスの表記法は混在しても構いません（例：1/2/3と10進数123の両方）。

クリップボードの動作：

• グループアドレスがコピーされると、ETSはWindowsのクリップボードも更新します。
• 詳細ビューからコピーすると、システムのクリップボードにCSVテーブルが保持されます。

4. サイドバー・グループ・コンテナによるリンク

ETSでは、コピー・ペーストやドラッグ・アンド・ドロップに加えて、サイドバーのグループ・コンテナを使用してグループ・アドレスとグループ・オブジェクトをリンクすることができます。

使用方法：

1. サイドバーグループコンテナを開く。
2. デバイスビューで、目的のグループアドレスを対象のグループオブジェクトへドラッグ＆ドロップするか、その逆の操作を行います。
3. ETSはそれに応じてリンクします。

詳細な手順については、KNX サポート記事
🔗Sidebar Groups Container – KNX Supportを参照してください

サポートされるリンク・テクニックのまとめ
