バルクリンカー

この記事では、以下のトピックについて説明します：

• 背景情報
• 有効化
• ETSでのバルクリンカーアプリの使用
• ワークフロー

背景情報

バルクリンカーは、グループ・オブジェクトをグループ・アドレスや他のグループ・オブジェクトへまとめて高速にリンクできるようにし、KNXインストールの設定作業を効率化するために設計された ETS アプリです。 ETSにおける従来の手作業によるリンキングは、特に数十から数百のポイントを持つ大規模なプロジェクトでは、時間がかかることがあります。バルクリンカーは、直感的なドラッグ＆ドロップ操作と自動ペアリング機能を活用し、設定時間を大幅に短縮するとともに、人的ミスを最小限に抑えます。

バルクリンカーは、リンク機能に加えて、KNX シリアル番号を管理するためのインターフェイスを提供しており、プロジェクト資料の作成やデバイス交換時の対応に向けて、デバイスのシリアル番号をエクスポート／インポートできます。このアプリには、プロジェクト設定中に行われたすべてのリンク操作とKNXシリアル番号の追加を追跡するための包括的なログも含まれています。

有効化

アプリを有効にするには、以下の手順に従ってください：

• MyKNXからライセンスを購入する
• ここの説明に従って、アプリをダウンロードしてインストールしてください
• ここの説明に従って、ライセンスを取得してください

ETSでのバルクリンカーアプリの使用

ここの説明に従ってアプリを起動します。

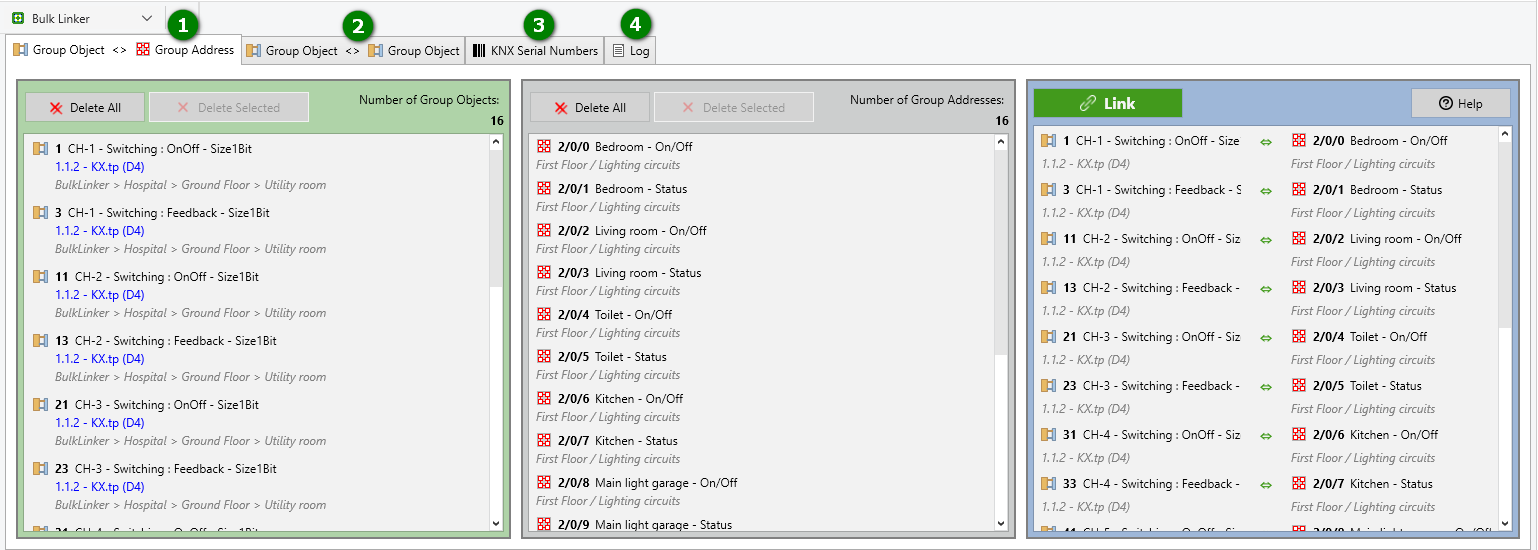

インターフェイスの概要

バルクリンカーアプリのインターフェイスは4つのメインタブで構成され、それぞれが特定の機能を提供します：

1. グループ・アドレス <> グループ・オブジェクト・タブ

これはグループ・オブジェクトをグループ・アドレスに一括リンクするための主要タブです。ウィンドウは3つのゾーンに分かれています：

1. ソースゾーン（左）
   • デバイス、チャネル、または個々のグループ・オブジェクトをドロップします。
   • すべて、または選択した項目を削除するボタン。
   • リスト内のアイテム数を表示するカウンタ。
2. ターゲットゾーン（中）
   • グループ・アドレス、グループ・レンジ(例: メインまたはミドルグループ） 、またはビルディング機能をドロップします。
   • すべて、または選択した項目を削除するボタン。
   • リスト内のアイテム数を表示するカウンタ。
3. プレビュー & リンクゾーン（右）
   • リストの順序に基づいて、自動ペアリング結果をプレビュー表示します。
   • リンク ボタンでリンクを実行します。
   • ヘルプボタンでドキュメントにアクセスできます。

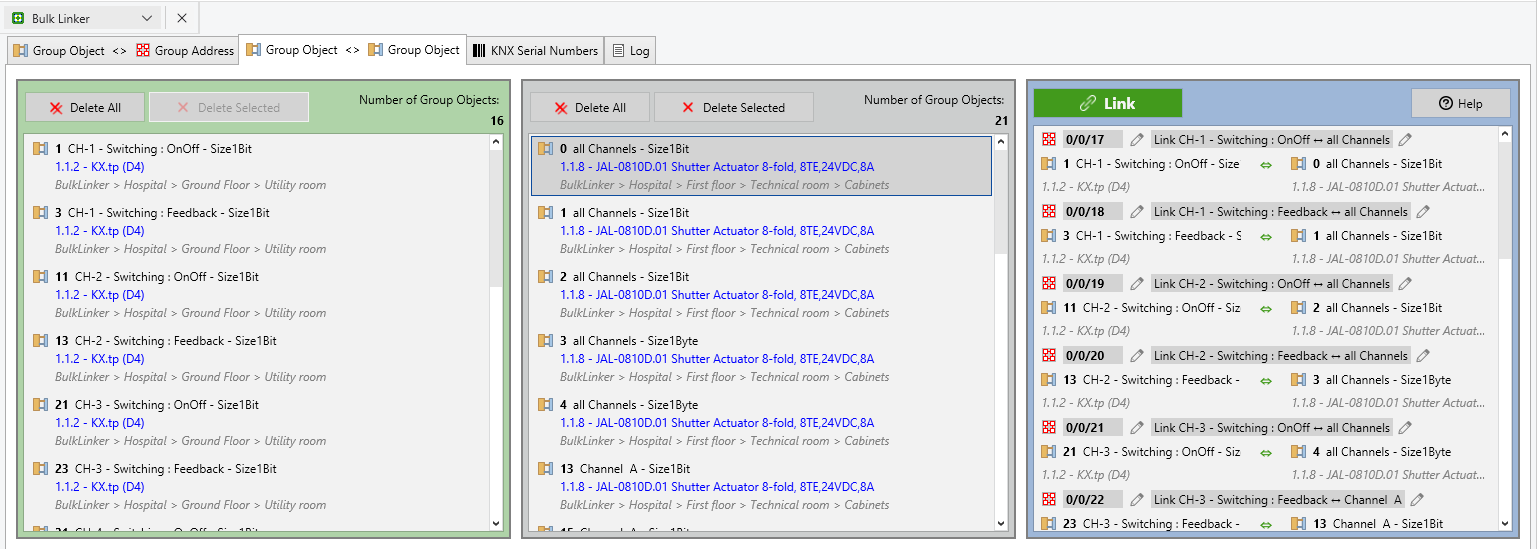

2. グループ・オブジェクト <> グループ・オブジェクト・タブ

このタブでは、グループ・アドレス構造を事前に手動作成することなく、グループ・オブジェクト同士を直接リンクできます。レイアウトは最初のタブと似ています：

1. ソースゾーン（左）
   • ソースとなるデバイス、チャンネル、または個々のグループオブジェクトをドロップします。
   • すべて、または選択した項目を削除するボタン。
   • リスト内のアイテム数を表示するカウンタ。
2. ターゲットゾーン（中）
   • リンク先となるデバイス、チャンネル、または個々のグループオブジェクトをドロップします。
   • すべて、または選択した項目を削除するボタン。
   • リスト内のアイテム数を表示するカウンタ。
3. プレビュー & リンクゾーン（右）
   • グループ・アドレスによってどのグループ・オブジェクトがリンクされるかを示す自動ペアリングのプレビューです。作成するグループ・アドレスの名前と番号を変更できます。提案されるグループ・アドレスは常に、メイン・グループの場合は0から31まで、ミドル・グループの場合は0から7まで、そしてグループ・アドレスの場合は0から255まで（0/0/0は除く）の範囲で使用可能な最初のアドレスに基づいて決定されます。
   • リンク ボタンをクリックすると、グループ・オブジェクトとグループ・オブジェクトのリンクが実行されます。

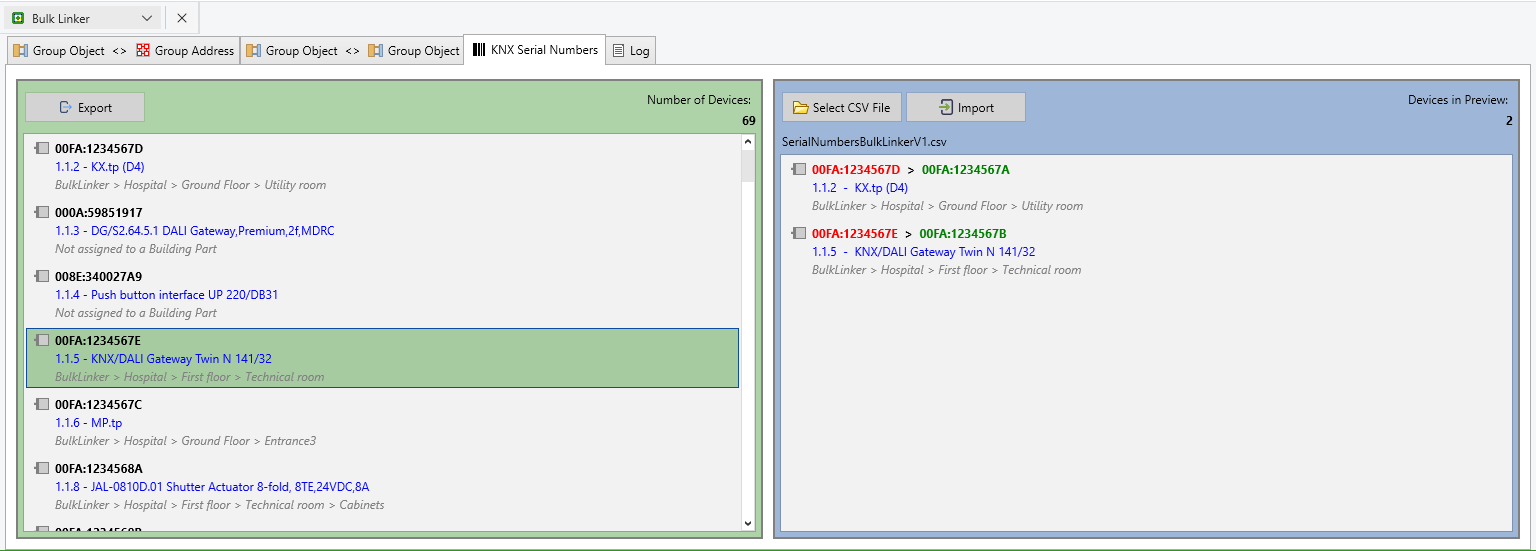

3. KNXシリアル番号タブ

このタブでは、プロジェクト内でデバイスのシリアル番号を管理するためのツールを提供します：

• デバイス一覧（左）
  • プロジェクト内の全デバイスを、KNXシリアル番号 (ある場合) とともに、個別アドレスの昇順で表示します。
  • 各デバイスのデバイス名、個別アドレス、場所、シリアル番号が表示されます。
  • エクスポートボタンはデバイスリストとシリアル番号をCSVファイルに保存します。
  • デバイスの総数を示すカウンター。
• インポート & プレビューゾーン（右）
  • CSVファイル選択ボタンをクリックして、インポートするシリアル番号を含むファイルを選択します。個別アドレスと KNX シリアル番号を含む正しい構造のファイルを選択すると、下のプレビューリストに更新対象のデバイスが表示され、現在のシリアル番号（ある場合）と新しいシリアル番号が確認できます。
  • インポートボタンをクリックすると、シリアル番号の変更がプロジェクトに適用されます。
  • 更新されるデバイスの数を示すカウンター。

CSVファイルの構造は以下の通りです：[個別アドレス,KNXシリアル番号]、個別アドレスはx.y.z形式（例：1.1.1）で、KNXシリアル番号はManufacturerCode:UniqueNumber（例：00FA:59851921）の形式で記述されます。

4. ログタブ

ログタブには、すべてのリンク操作が時系列で記録されています：

• 成功したすべてのリンク操作とKNXシリアル番号の登録内容がタイムスタンプ付きで表示されます。
• リンク内容（グループ・オブジェクトとグループ・アドレス、またはグループ・オブジェクト同士のリンク）や、KNXシリアル番号が登録されたデバイスの詳細が表示されます。
• ログ履歴をクリアする全てクリアボタン。

ワークフロー

グループ・アドレスからグループ・オブジェクトへのリンク

1. ソース・ゾーンの入力

• ETSから要素をドラッグ＆ドロップ：
  • デバイス：デバイスのアクティブなグループオブジェクトをすべて追加します。
  • チャンネル：チャンネルの下にすべてのアクティブなグループ・オブジェクトを追加します。
  • グループ・オブジェクト：個々のグループ・オブジェクトを追加します。

2. ターゲット・ゾーンの入力

• ドラッグ・アンド・ドロップ：
  • グループ・アドレス：グループ・アドレスを1つ追加します。
  • グループ・レンジ：範囲内のすべてのグループ・アドレスを追加します。
  • ビルテビルィング機能：リンクされたグループ・アドレスを追加する。

3. プレビューをレビュー

• このツールは、インデックス順（ソースリストの最初の項目とターゲットリストの最初の項目など）に項目をペアリングします。
• どのリストからも超過した項目は無視されます（例えば、グループ・アドレスがグループ・オブジェクトより少ない場合、対応するグループ・オブジェクトを持つものだけがリンクされます）。
• ドラッグ＆ドロップまたはコンテキストメニューのコマンド（上へ移動、下へ移動）で順序を調整。

4. リンク作成

• リンク ボタンをクリックします。
• 確認ダイアログには、作成されたリンクの数とエラーが表示されます。
• リンクされたエントリーはプロジェクトのアプリデータに保存され、後でログタブを使って確認することができます。

グループ・オブジェクトからグループ・オブジェクトへのリンク

1. グループ・オブジェクト <> グループ・オブジェクト・タブに移動する

• 一括リンクインターフェースの2番目のタブに切り替えます。

2. ソース・ゾーンの入力

• ETSからソースグループオブジェクトをドラッグ＆ドロップします：
  • デバイス：デバイスのアクティブなグループオブジェクトをすべて追加します。
  • チャンネル：チャンネルの下にすべてのアクティブなグループ・オブジェクトを追加します。
  • グループ・オブジェクト：個々のグループ・オブジェクトを追加します。

3. ターゲット・ゾーンの入力

• ソースゾーンと同じ方法で、ETSからターゲットグループオブジェクトをドラッグ＆ドロップします。

4. プレビューをレビュー

• プレビューは、グループオブジェクトがその順序に基づいて互いにどのようにリンクされるかを示しています。
• アイテムはインデックスの順番でペアとなります（1番目と1番目、2番目と2番目など）。
• ドラッグ＆ドロップまたはコンテキストメニューのコマンド（上へ移動、下へ移動）を使用して順序を調整します。
• 必要に応じて、グループ・アドレス番号やグループ・アドレス名を調整してください。

5. グループオブジェクト・リンクの作成

• リンク ボタンをクリックします。
• 確認ダイアログには、作成されたリンクの数とエラーが表示されます。
• すべてのリンク操作は自動的にログタブに記録されます。

KNXシリアル番号管理

シリアル番号のエクスポート

1. KNXシリアル番号]タブに移動します。
2. 左側のパネルでデバイスのリストと現在のシリアル番号を確認します。
3. エクスポートボタンをクリックします。
4. CSVファイルの保存場所とファイル名を選択します。
5. エクスポートされたファイルには、デバイス名、個別アドレス、シリアル番号が含まれています。

シリアル番号のインポート

1. KNXシリアル番号タブに移動します。
2. 右パネルのCSVファイルを選択ボタンをクリックします。
3. シリアル番号を含むCSVファイル（通常、以前にエクスポートされ変更されたもの）を参照して選択します。
4. 有効なファイルが選択されると、プレビューには以下の情報が表示され、更新されるデバイスのみが表示されます：
   • 各デバイスの名称、個別アドレス、設置場所、旧KNXシリアル番号、新KNXシリアル番号。
5. プレビューを確認し、正しいデバイスがアップデートされることを確認してください。
6. インポートボタンをクリックして変更を適用します。
7. 確認ダイアログに更新されたデバイスの数が表示されます。
8. インポート操作はログタブに記録されます。

ログの表示

• ログタブに切り替えると、一括リンクで実行されたすべての操作の時系列サマリーが表示されます。
• ログには以下があります：
  • グループ・アドレスからグループ・オブジェクトへのリンク操作
  • グループオブジェクトからグループオブジェクトへのリンク操作
  • シリアル番号のインポート操作
• 各ログエントリーには、タイムスタンプと操作の詳細が表示されます。
• 必要であれば、すべてクリアボタンを使ってログをクリアできます。

ベストプラクティス

• リンク戦略を計画する：一括リンクを使用する前に、グループオブジェクトとグループアドレスを論理的な順序で整理し、インデックスベースのペアリングが活用できるようにしてください。
• プレビューでの確認：リンクボタンをクリックする前に、正しいペアが作成されることを確認するため、必ずプレビューで確認してください。
• シリアル番号のバックアップ特にデバイスに変更を加えたり、デバイスの交換を行う前には、定期的にデバイスのシリアル番号をバックアップとしてエクスポートしてください。
• ログを確認する：すべてのリンク操作が成功したことを確認し、設定変更の記録を保持するために、定期的に［ログ］タブを確認してください。
• チャンネルごとに整理する：複数のチャンネルを持つデバイスで作業する場合は、チャンネル全体をドロップしてリンクの論理的なグループ化を維持することを検討してください。
