コミッショニングPCから取り付けられたKNXデバイスにKNXプロジェクトで定義された内容を転送するには、ETSユーザーがダウンロードを実行する必要があります。このステップは、バス インターフェイスの設定が実行された後にのみ実現できます。
ダウンロード
このタスクを実行するために、ETS には複数のダウンロード方式が用意されています。どの方式を使用するかは、施工担当者が行いたい作業とデバイスの構成状況によって異なります。 ETSは、KNXデバイスの以下のダウンロードする部分を区別します：
- 個別アドレス
- アプリケーション・プログラム
- グループアドレス(より正確には、グループアドレスとグループオブジェクト、テーブル間のリンク)
- パラメータ
ダウンロードフラグ
ETS は、（トポロジーパネル、建物パネル、デバイスパネルなどに表示される）複数のフラグに基づいて、ダウンロードが完了しているか、あるいは一部の項目だけがまだダウンロードを必要としているかを判断します。フラグはリストビューに表示され、通常「ダウンロードステータス」と呼ばれています。 フラグには以下の意味があります：
アイコン
| 期状態（まだ一度もダウンロードされていない）または、ダウンロード済みだが対応するプロパティが変更された状態（再ダウンロードが必要になる場合あり）があります | |
| ダウンロード OK |
フラグ/ショートカット
| Adr | 個別アドレスがロード済み | |
| Prg | アプリケーションプログラムがロード済み | |
| Par | パラメータがロード済み | |
| Grp | グループ アドレスとグループ オブジェクト間のリンク (「関連付け」と呼ばれる) がロード済み | |
| Cfg | 媒体タイプ固有の設定がロード済み (PLとRF媒体でのみ使用され、個別アドレスをダウンロードする際に使用） |
ダウンロードの方式

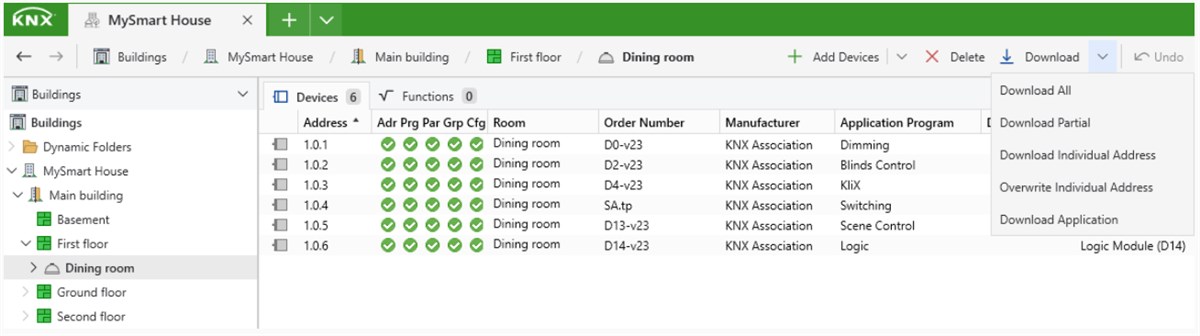

ダウンロードを実行するには、ダウンロードするアイテムを選択し、ダウンロードを選択します：
- メニューバーのコミッショニングメニューまたは
- マウスの右クリックによる。
次のオプションが使用できます。
| ボタン | コメント | 関連するフラグ |
| 全てダウンロード | ETSの全てのプロジェクト・データが、対応するデバイスにダウンロードされます。
|
Adr, Prg, Par, Grp |
| 一部ダウンロード |
ETSは、ETSで変更され、以前にダウンロードされていなかった部分だけをダウンロードします。 ETS は、ダウンロード対象を次の二つの部分に分けて扱います：
|
Par, Grp |
| 個別アドレスをダウンロードする |
個別アドレスを選択したデバイスに割り当てる。個別アドレスのダウンロードを参照。 |
Adr |
| 個別アドレスを上書きする |
既存のアドレスを上書きして、KNX デバイスに個別アドレスを割り当てます。この機能により、デバイス本体のダウンロードボタンを物理的に押す必要がなくなります。このオプションは、単一のデバイスが選択されている場合にのみ使用できます。
|
Adr |
| アプリケーションをダウンロードする | デバイス にアプリケーションプログラムをダウンロードします。 | Prg |
KNX デバイスの動作によっては、デバイスパラメータを変更すると、グループオブジェクトが非表示になったり、新たなグループオブジェクトが表示される場合があります。これは通常の動作です。 例えば、パラメータ化によって製品の機能を変更できるようにするためです。グループアドレスにリンクされていた一部のグループオブジェクトが表示されなくなる場合があります（以前のリンクは無効になります）。ただし、以前のグループアドレス自体は、（前回のダウンロード時に設定されたまま KNX デバイス内に残っているため）アプリケーションの再ダウンロードによって修正する必要があります。
個別アドレスをダウンロードする
対象となるデバイスが、 KNXシリアル番号機能に対応している場合、デバイス本体のダウンロードボタンを物理的に押さずに個別アドレスをダウンロードできます。

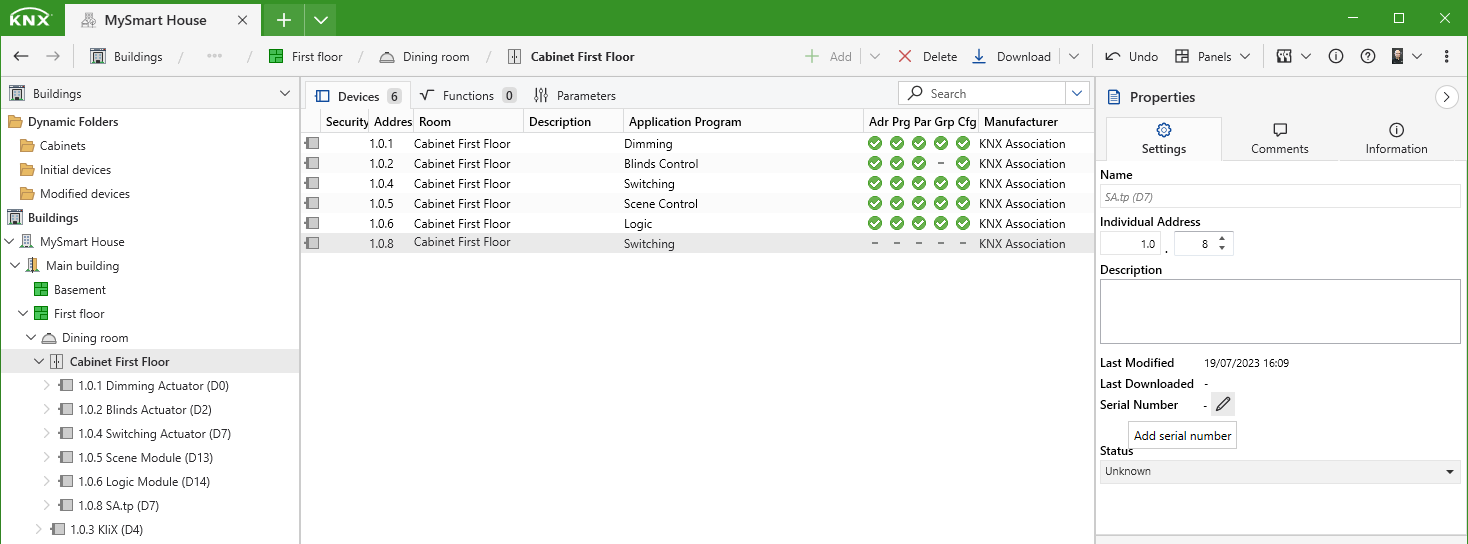

KNXシリアル番号を追加するには、デバイスを選択し「シリアル番号」欄の横にマウスカーソルを移動します。次に「鉛筆」アイコンをクリックしてデバイスのKNXシリアル番号を挿入します。

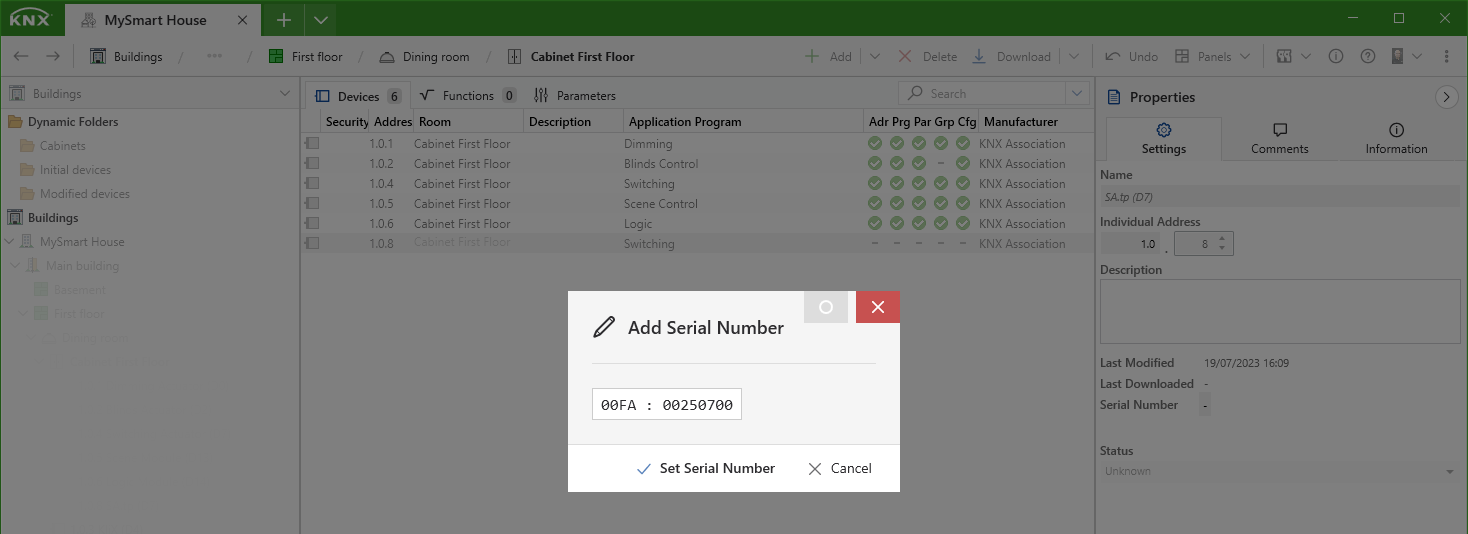

次に、デバイスの KNX シリアル番号（通常はデバイス本体のラベルに記載されています）を入力し、「シリアル番号を設定」ボタンを押して保存します。

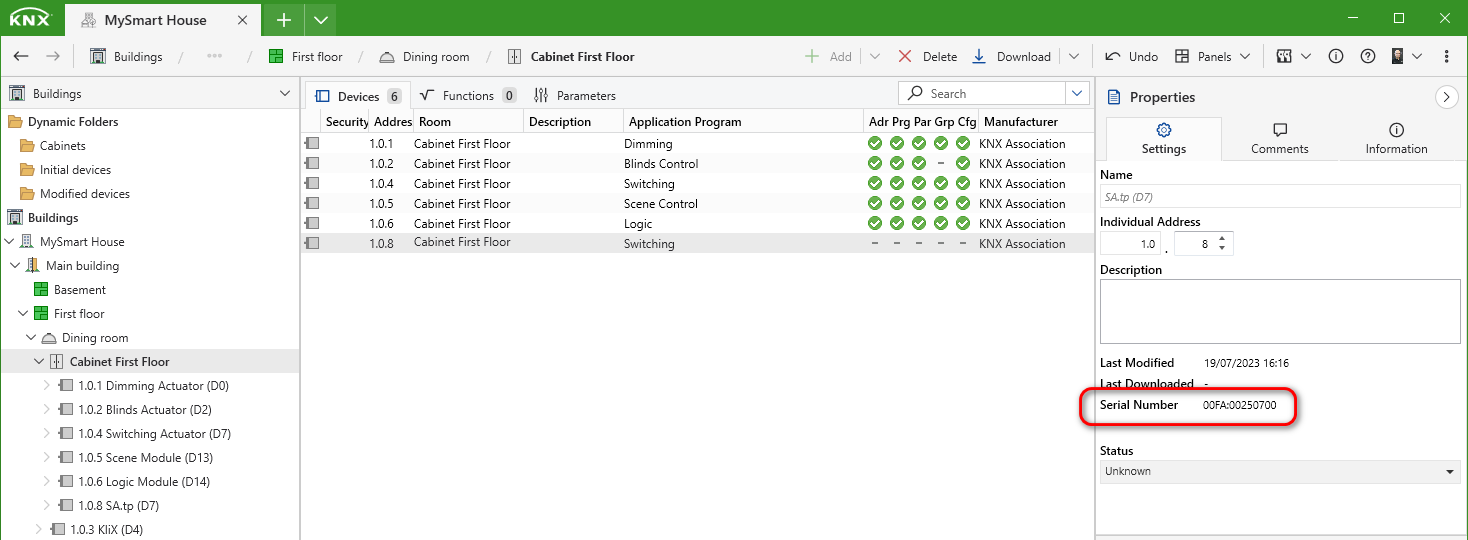

KNXシリアル番号が追加されると、サイドバーに表示されます。

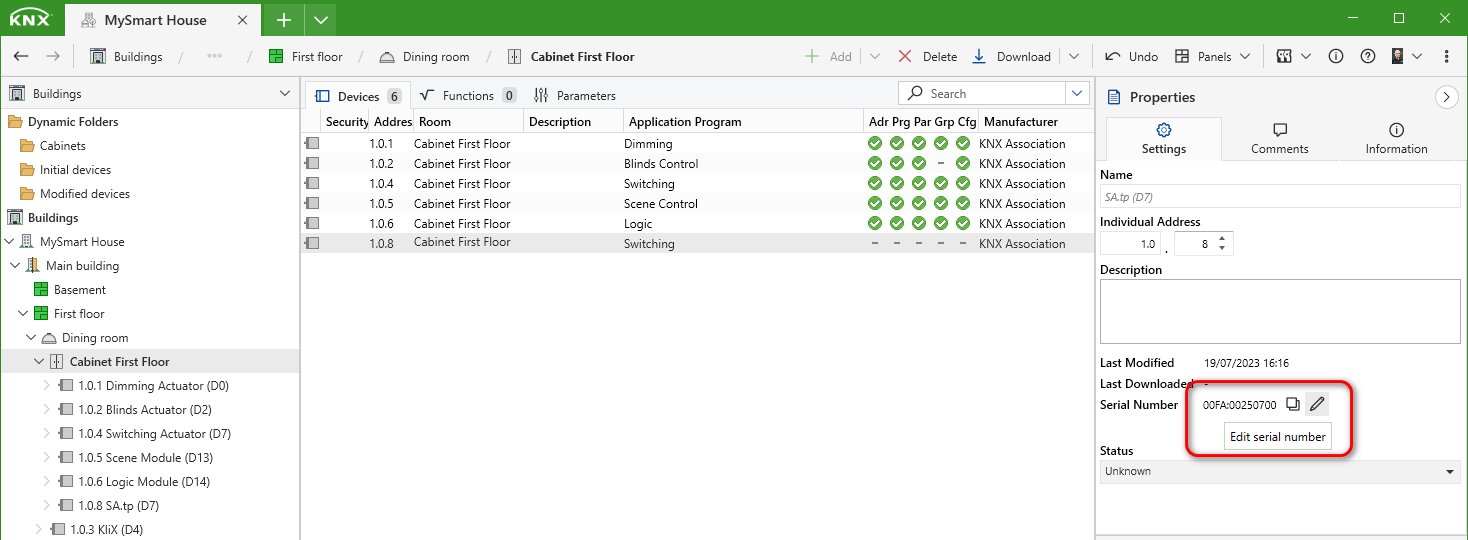

変更あるいは消去する場合は、もう一度 「鉛筆」アイコンにマウスカーソルを合わせてください

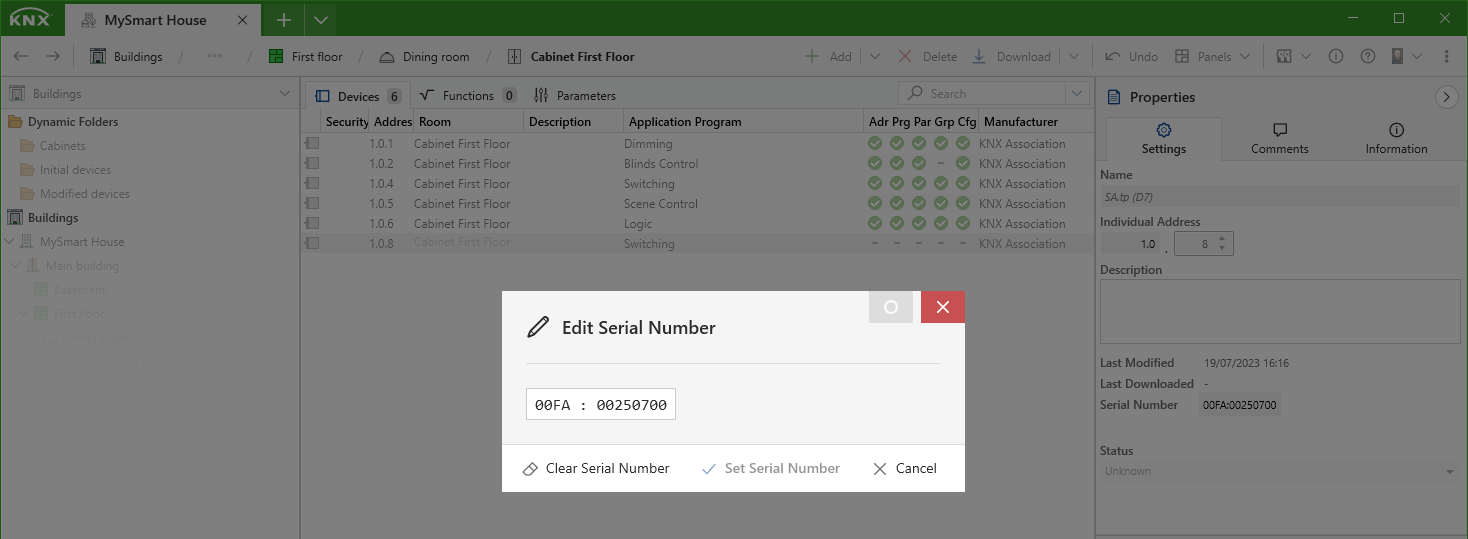

そしてそれをクリックし「シリアル番号の編集」ダイアログを開きます。
このダイアログでは、次のいずれかを実行できます。
- 追加済みのKNXシリアル番号を消去する
- 新しいKNXシリアル番号を設定する
- または操作を取り消す
KNXシリアル番号の機能をサポートしていないデバイスについては、保留中操作のサイドバーで、デバイスのダウンロードボタンを物理的に押すよう求められます。
ダウンロード処理の表示

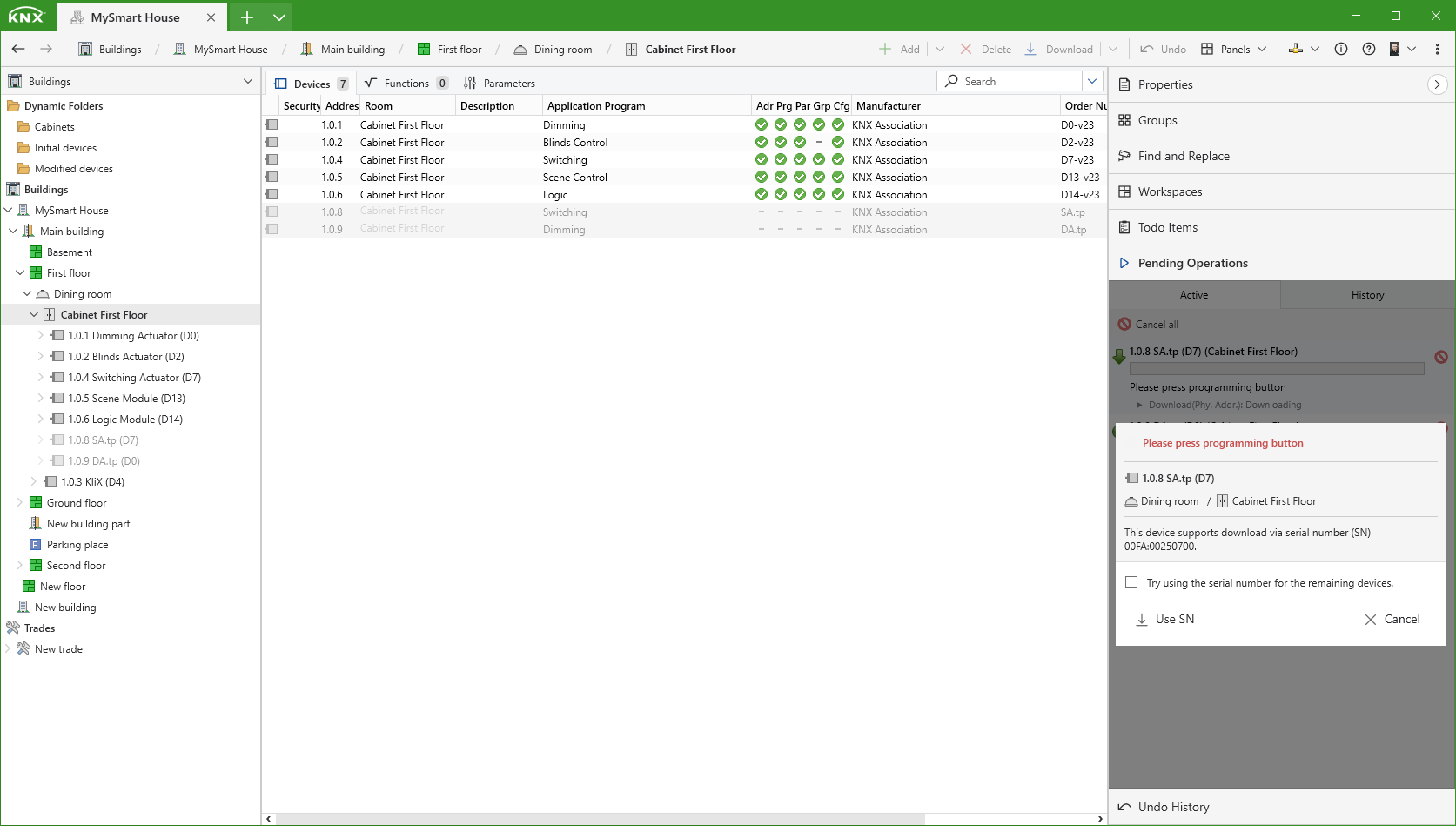

ダウンロードプロセスが開始されると、サイドバーの保留中操作コンテナが自動的に有効化されます。また、ダウンロード処理は、KNXバスの通信をそれぞれの モニターで監視することもできます。
KNXシリアル番号機能を持つ複数のデバイスをダウンロードする場合、残りのデバイスへシリアル番号を使用する' オプションを選択すれば、デバイス本体のプログラミングボタンを押す必要はありません。
ダウンロードの動作
ETSのダウンロードプロセスはバックグラウンドで動作します。以下の点にご注意ください：
- ダウンロード処理の実行中も、ETS で作業を続けることができます。
- ダウンロード中のデバイスは、ETS ユーザーによる変更操作ができないよう保護されます。したがって、これらのデバイスは、ダウンロードプロセス中に編集することはできません。例えば、パラメータを変更するなどです。
詳細はこちら：
- ダウンロードフラグの変更とリセットプロセス
- ダウンロード手順
- ローカルデバイスのダウンロード
は、 ダウンロード機能 (詳細) で説明されています。
