個別アドレス

Diagnostics_IA_Check

診断機能「個別アドレス...」は次のように使用されます:

どの機器がプログラミングモードか確認する場合
機器内に特定の物理アドレスが存在するか点検する場合
ETS プロジェクト内の個別アドレスがバスデバイスにロードされているアドレスと一致するかどうかを確認します。

この機能は、メニューツールバーから呼び出すことができます:

'パネル' > '診断' > 'バスモニタリング' または 'グループモニタリング'
'診断' > バスモニタリングまたはグループモニタリング
'診断' > 個別アドレス

操作は主に3つのセクションに分かれています:

プログラミング・モード
アドレスの有無と機器の位置確認
ラインスキャン

プログラミング・モード

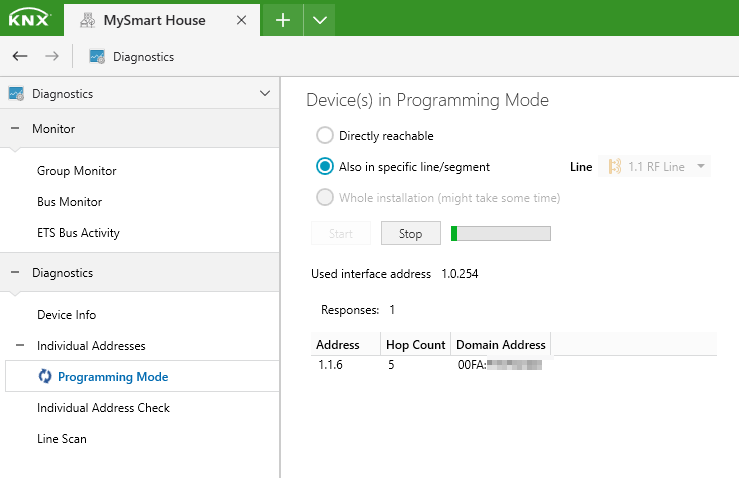

Diagnostics_ProgrammingMode

一つまたは複数のデバイスのプログラミングボタンを押した後(=プログラミングLEDが点灯)に、プログラミングモードになっている全てのデバイスの個別アドレスをリストで表示します。
もし複数のデバイスが同じ個別アドレスである場合、その数が '返信' 欄内で示されます。例えば5は5個のデバイスがプログラミングモードであることを示します。
ETSは、開始ボタンがアクティブになっている限り、プログラミングモードにあるデバイスがあるかどうかを継続的にチェックします。
スキャンは開始/停止ボタンを使用して開始または停止できます。
パネルが閉じられたり、ダウンロード操作が開始されると、スキャンは自動的に停止されます。
以下でも検索ができます:
- 特定のラインやセグメントで検索結果を狭め、待ち時間を短縮する
- プロジェクト全体、ただしこれは完了するまで相当な時間がかかる可能性があります
検索に使用されるインタフェースのアドレスは、「使用されるインタフェースアドレス」の横にも表示されます。

注意:

KNX TP S-モードデバイスの場合: バス上でより多くのデバイスがプログラミングモードになることを避けるために、対応するデバイスのプログラミングモードをオフにする(=プログラミングLEDがオフになっている) ことを後で忘れないでください。

KNX RF S-モードデバイスの場合: このようなRFデバイスのプログラミングモードが手動でオフにされない場合。 RFデバイスは4分後に自動的にオフします。

アドレスの有無と機器の位置確認

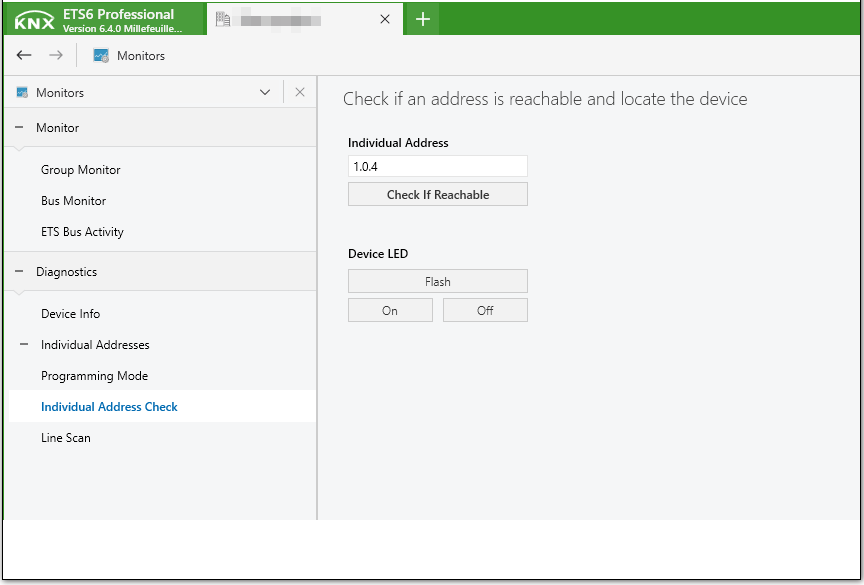

Diagnostics_IA_CheckExistence

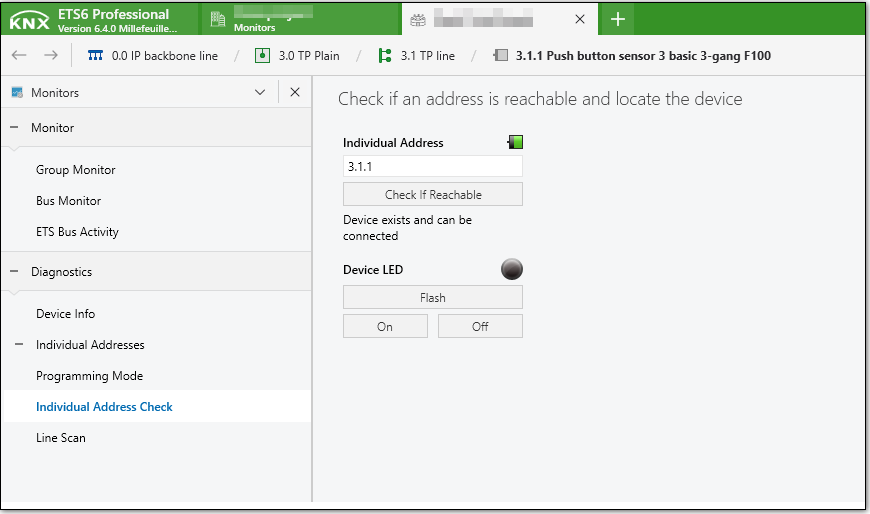

この機能は、与えられた個別アドレスを持つデバイスが設備内に存在しているかどうかを確認し、応答します。個別アドレスを入力し、'到達可能かチェック' ボタンをクリックします。ほどなくETSは以下のような結果を表示します。

アイコン	記述
	デバイスが存在します。
	デバイスは存在しません。

デバイスLED

設備内にデバイスを見つけるもう1つの方法は「フラッシュ」、「オン」または「オフ」ボタンを使用することです:

フラッシュ: 見つかった個別アドレスを持つデバイスのプログラミングLEDが点滅する;
オン: 見つかった個別アドレスを持つデバイスのプログラミングLEDがオンになります;
オフ: 見つかった個別アドレスを持つデバイスのプログラミングLEDがオフになります;

ラインスキャン

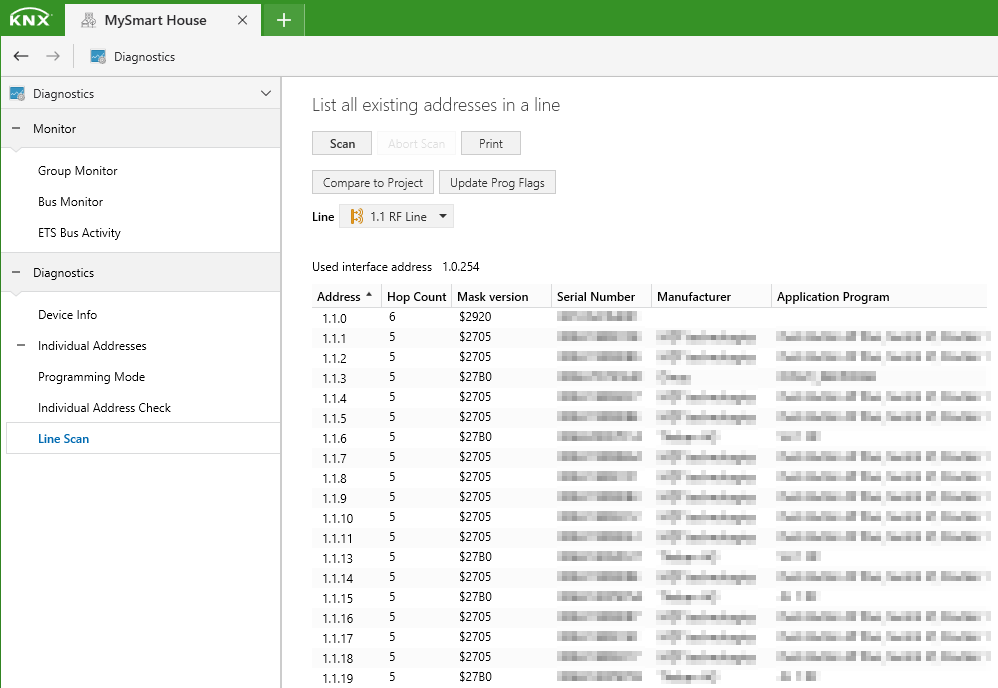

Diagnostics_LineScan

スキャン

ラインスキャンボタンは、すでにラインに割り当てられている個別アドレスを表示します。
すでにラインに割り当てられている個別アドレスを調べたい場合は、スキャンをしたい 'ライン' を選択後にラインスキャンボタンを押します。

その特定の行で物理的に見つかった個別アドレスと、対応するデバイスのマスクバージョンが表示されます。

このタスクには時間がかかる場合がありますので、あなたが探している情報が得られたら、'スキャンを中止' ボタンを押してスキャンを中止することができます。

スキャンモードは、メディアタイプと選択したターゲットライン/セグメントへのインターフェイスからのパスから取得されます。以下のいずれかの場合は基本的に '高速', となります：
- 対象のメディアがRF又はPL
- 対象のメディアタイプがIPで、ルーティングインタフェースが提供/選択されている
- 対象のメディアタイプがTPでインタフェースがTP (USB又はIP-トンネリング) でかつ、インタフェースが同じライン/セグメント上

プロジェクトの比較

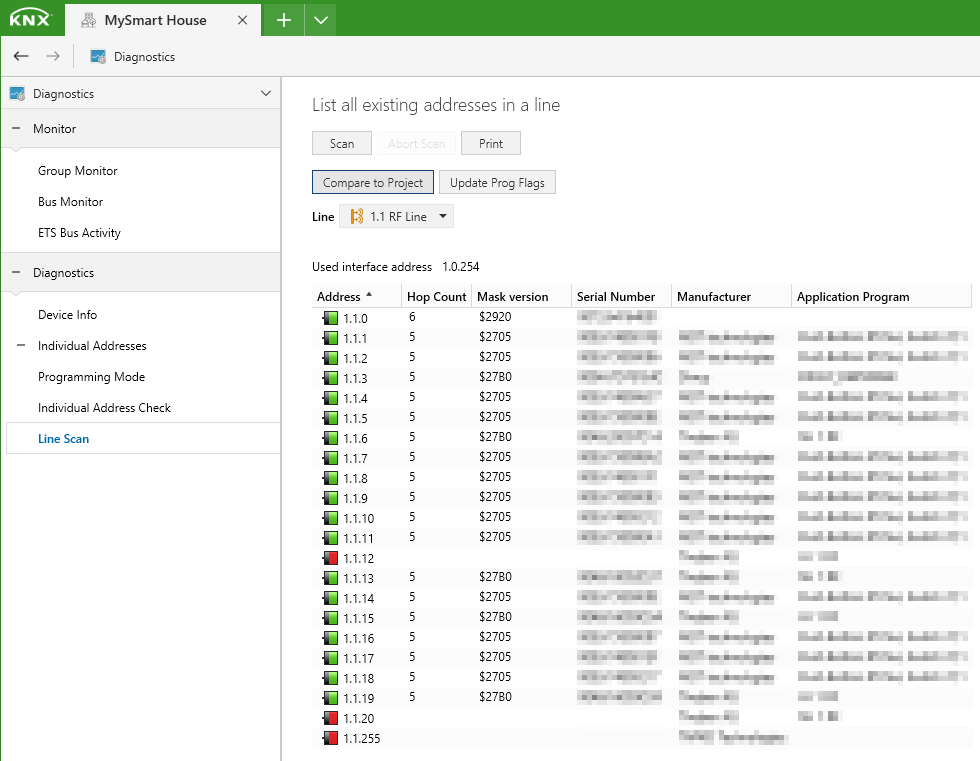

Diagnostics_LineScan_Compare

ラインスキャンが完了すると、「プロジェクトと比較」ボタンが利用可能になります。スキャン結果をETSプロジェクトと比較します。

アイコン	記述
	このデバイスはETSプロジェクトと実際のラインの両方で検出されています。
	ETSプロジェクトでデバイスが見つかりましたが、実際のラインでは見つかりませんでした(応答がありませんでした)。
	デバイスは実際のラインにありますが、ETSプロジェクトでは設定されていません。
	デバイスが見つかりましたが、不明なキーを持つセキュアデバイスである可能性があります。

Progフラグを更新する

ラインスキャンが完了すると、'プログフラグの更新' ボタンが利用可能になります。スキャン結果が正常(緑色のアイコンでマークされているもの) であったものに、現在のETSプロジェクトのすべてのデバイスに 'Adr' フラグ(=個別アドレスがプログラム済み) を設定します。

3つのスキャン機能、すなわち 'プログラミング・モード' 、'個別アドレスチェック' と 'ラインスキャン' は同時に実行することができません。そのうちの1つを起動すると、動作しているものが停止または終了するまで、他の2つは一時的に無効になります。
