このデバイス情報機能は、主に以下の機能を確認するために使用されます:
- 正しいアプリケーション・プログラムがバスデバイスにダウンロードされているか、
- 適切なアプリケーションモジュールがマウントされた。
ETSは、デバイスメモリの一部を読み出すためにバス接続を自動的に有効にします。 データが分析され、結果が表示されます。

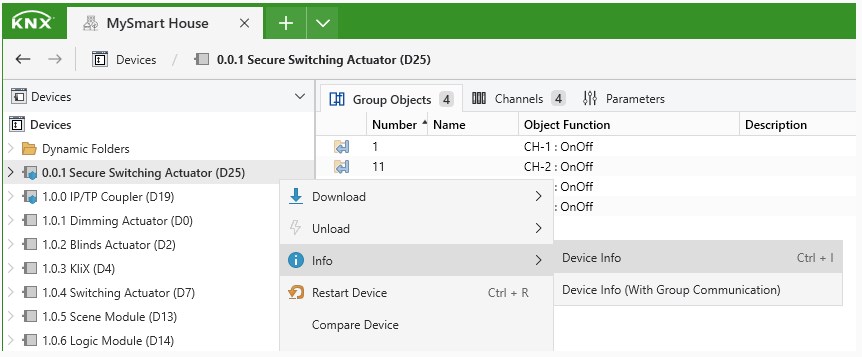

デバイス情報の操作は以下から呼び出すことができます:
- デバイスの ' 情報 > デバイス情報またはデバイス情報(グループ通信付き)' をマウスで右クリック
- コンテキスト ツールバー '情報 > デバイス情報またはデバイス情報 (グループ コミュニケーション)'
- メニュー バー '診断 > デバイス情報'
デバイスのすべてのグループ オブジェクトに割り当てられているグループ アドレスを読み出すには、オプション '... を選択します。 グループ通信付き', 結果にもこの情報が含まれるように。 具体的には、デバイス情報には2つの実行タイプがあります。すなわち 'デバイス情報' と 'デバイス情報 (グループ通信付き) ' 。 後者のオプションを選択すると、グループ オブジェクトに割り当てられたグループ アドレスも読み出されます。
結果表示

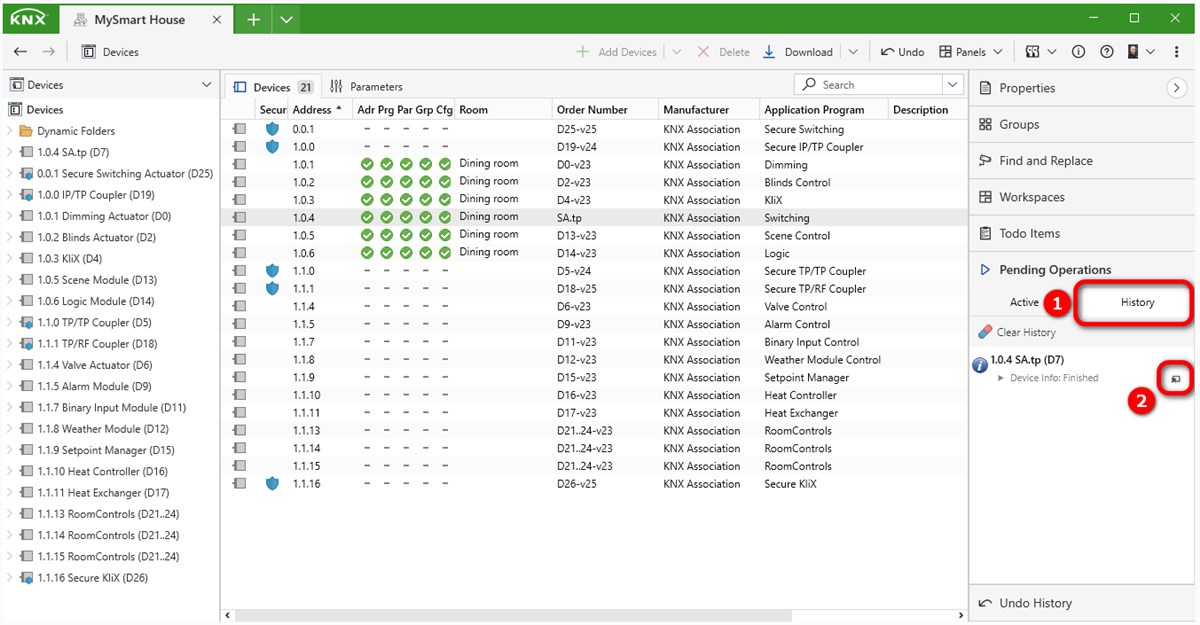

デバイス情報が起動されると、サイドバーの '保留中の操作' が開かれ、アクション(すなわち、 デバイス情報: 終了) が表示されます。 「履歴」タブをクリックし、アイコン をクリックしてデバイス情報の結果を表示します。 これにより新しいモーダルウィンドウが開きます。
メニューバー
| メニュー項目 | 記述 |
| 保存する | 結果をHTMLファイル形式で保存できます。 |
| 印刷 | 結果を印刷できます。 |
| 閉じる | 結果ウィンドウを閉じます。 |

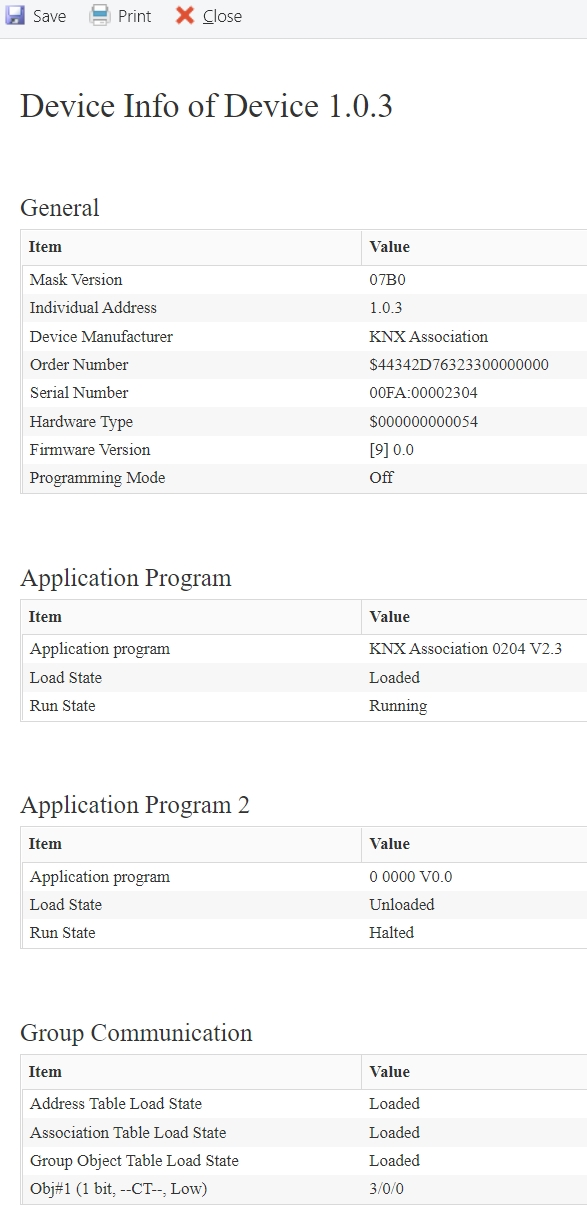

内容
デバイス情報はフォーマットされている形式とフォーマットされていない形式で表示されます。すなわち、数値の形で1回、数値を解釈した形で1回です。 結果の解釈の仕方の詳細はKNX規格書に記載されています。 デバイスのマスクバージョンによっては、より多い、またはより少ない要素があります。 ここには、一般的な意味のみが記載されています:
| 要素(一般) | 記述 |
| マスク・バージョン | バスデバイスの現在のマスクバージョン |
| 個別アドレス | バスデバイスの個別アドレス |
| デバイス・メーカー | バスデバイスの製造元の名前 |
| 注文番号 | 注文番号、メーカーが読み取り/復号可能な形式で提供した場合(そうでない場合は16進) |
| シリアル番号 | ユニークなデバイスハードウェアID |
| ファームウェア・バージョン | デバイスのファームウェアバージョン |
| バス電圧 | デバイスで測定されたバス電圧 |
| プログラミング・モード | プログラミングLEDの状態 |
| 実行エラー | プログラムの実行中にデバイスで発生したエラー (エラーがない場合 → OK) |
| ハードウェアPEIタイプ | ハードウェアのアダプタタイプ |
| 要素 (アプリケーションプログラム) | 記述 |
| アプリケーション・プログラム | アプリケーションプログラム名 + バージョン |
| ロード状態 | デバイスのロード手順の状態 |
| 実行状態 | アプリケーションプログラムの状態 (例．停止、実行、一時停止) |
| ソフトウェアPEIタイプ | プロジェクトのアダプタタイプ名（01の場合はアダプタが無効） |
| 要素 (グループコミュニケーション) | 記述 |
|
テーブルの状態を テキスト/値 でロードしました (グループアドレス/グループオブジェクトが作成されたため、デバイスで使用可能な場合) |
| グループ・オブジェクト |
オブジェクト番号; (オブジェクトのサイズ/フラグ/優先度)
|
カプラーについては、カプラの種類とその機能についての情報、例えば「ルーティングする最大APDU長」、現在のルーティング設定(例：メイン ライン -> サブライン)、セキュリティ設定(もしあれば)など。
一部のデバイスでは、グループ通信をまったく読み取ることができない場合があります。 このデバイスにグループ アドレスとグループ オブジェクトが存在するかどうかとは関係ありません。 この場合、グループ通信(グループオブジェクト)に関する情報は「実装されていません」と表示されます。
異なるプロパティと機能を持つデバイスは、いわゆるマスクバージョンを使用してKNXで区別されます。 つまり、すべてのKNXデバイスには識別子が定義されています。 ETSで 'デバイス情報' 機能が使用されている場合、未知のマスクバージョン(開発中の新しいデバイスなど)は表示されません。
