グループ診断

グループ診断 ウィザードでは機能レベル、つまりグループ アドレス レベルで可能性のあるインストールエラーを確認できます。

グループ診断を実行するには、バスへのオンライン接続が必要です。

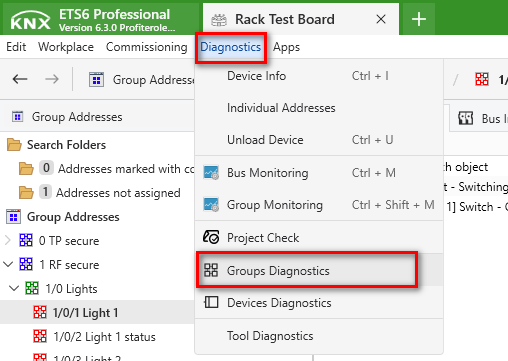

グループ診断は、プロジェクトメニューバー「診断」 > グループ診断 から呼び出すことができます。

グループ診断でチェックされるステップは4つあります：

• グループアドレスの選択
• デバイスを確認する
• 送信 / 受信
• バス・トラフィック分析

ウィザードを呼び出す前に、オンライン診断を実行できるように、次の要素を 1 つまたは複数選択する必要があります。

• グループ アドレス (および上位レベルのエリア)
• グループオブジェクト
• デバイス

ウィザード自体では、一度に1つのグループアドレスのみを確認できます。 チェックしたい1つのグループアドレスを選択し、続行してください。 チェックが完了したら、 ウィザードで、チェックする次のグループアドレスを選択できるページに戻れます。

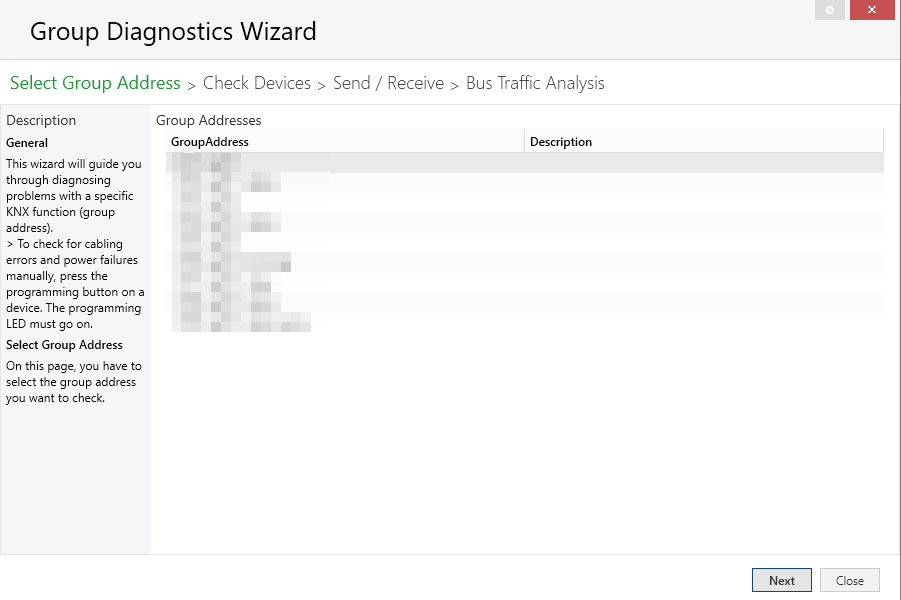

グループアドレスの選択

デバイスを確認する

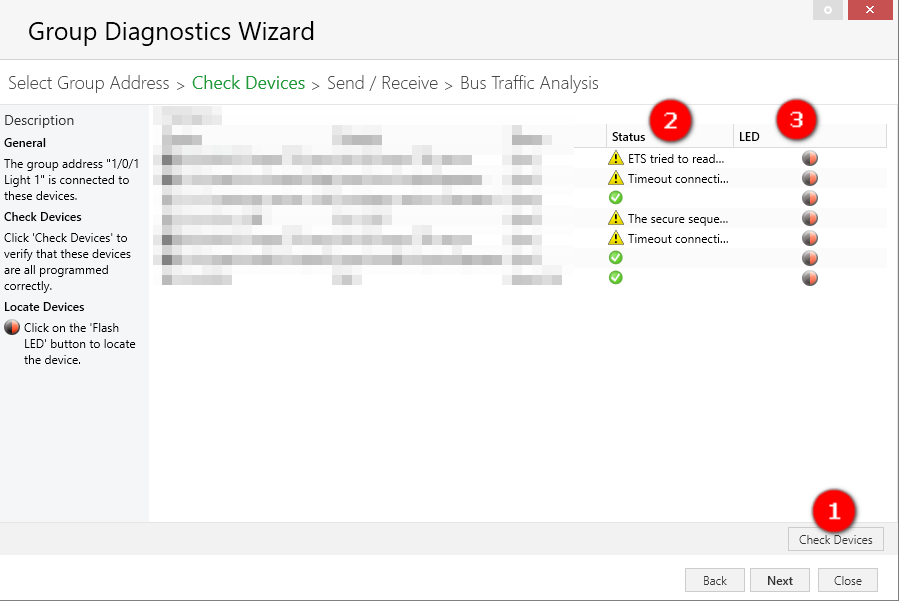

リストされたデバイスがすべて正しくプログラムされていることを確認するには、「デバイスのチェック(1)」ボタンをクリックします。 このボタンをクリックすると、チェックを中止することはできませんのでご注意ください。 設備内のデバイスを見つけるには、リストからデバイスを選択し、その横にある対応する LEDアイコン (3) をクリックします。

結果

チェックの結果は、ステータス列 (2) に異なる色のアイコンとして表示されます。

エラーテキストには、何が不整合であったかと、ユーザーがどのような対策をとることができるかの両方が含まれています。 「デバイスチェック」ステップの詳細については、グループ診断（詳細）を参照してください。

送信 / 受信

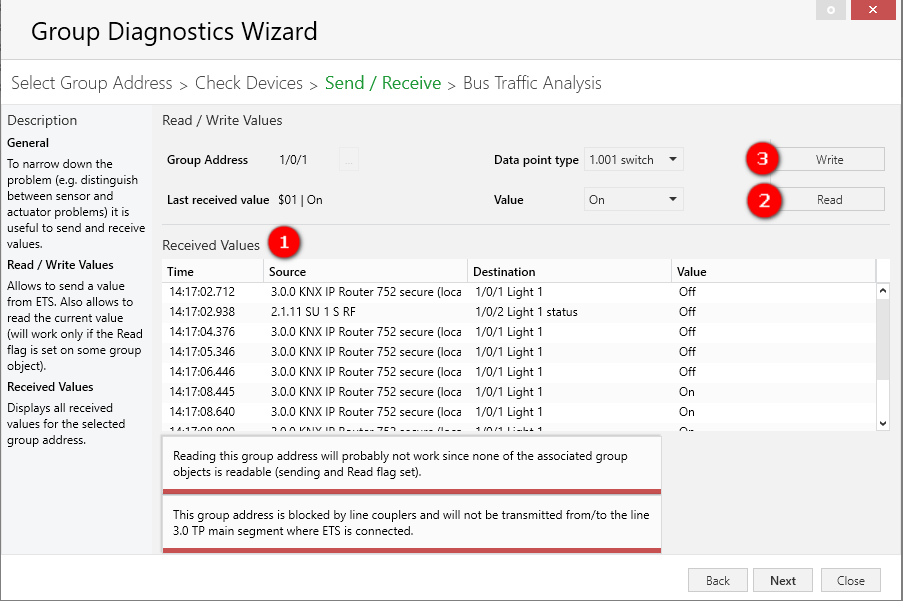

この機能では、データポイントタイプや意味のありデータの値を設定し、'書込み' (3) ボタンを使ってバス上に送信することができます。 「読み込み」(2) ボタンをクリックすると、「受信値」(1) ウィンドウで異なる受信値を読み取ることができます。 ステップ「値の送信/受信」の詳細な説明は、グループ診断（詳細）に記載されています。

バス・トラフィック分析

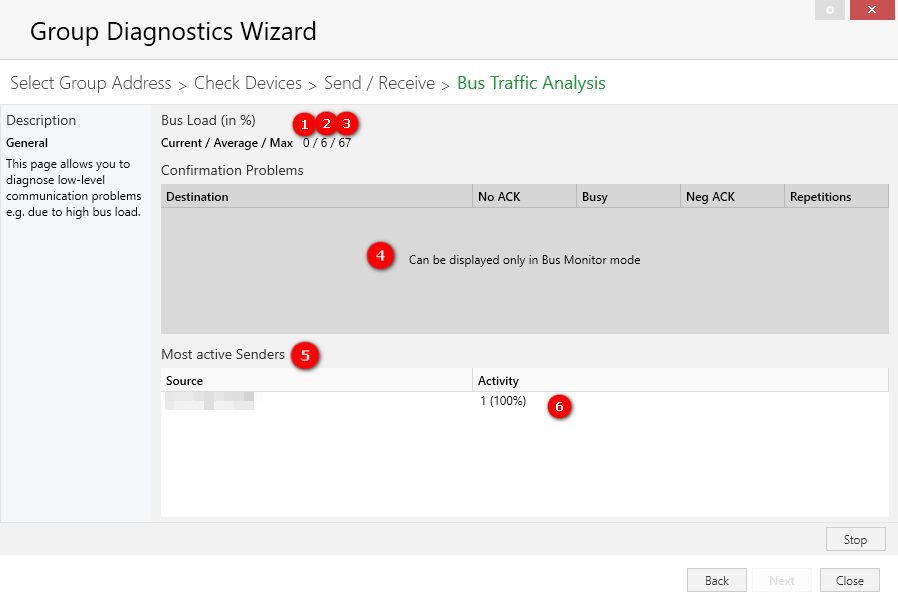

この機能は、「トレース開始」ボタンがクリックされるとバスに送られるテレグラムの数を解析します。 バス負荷値は相対値(%) として与えられ、確認された問題はここに記載されています。

• 現在(1)=現在のバス負荷率を構成する
• 平均 (2) = 記録開始以降の平均バス負荷を示す
• Max (3) = 記録中の最大負荷を示します。

可能であれば、ウィザードはバスモニターモードに切り替わります。 これができない場合 (別の接続が開いている、またはバスインターフェースがバスモニターモードをサポートしていない)、 一部の機能が利用できないというメッセージが表示されます (4)。

その下の「確認時の問題」の表示内容は以下のようになります：:

• 少なくともひとつ以上の受信先によって確認されたグループアドレス（繰り返し）
• 少なくともひとつ以上の受信先から思わしくない応答があったグループアドレス
• グループ アドレス メッセージが少なくとも 1 つの受信者によって応答されているかどうか。

ウィンドウの下部、つまり 最もアクティブな送信者 (5) は、どのデバイスがバストラフィックに貢献しているかを知らせます。

注意: 50%を超えるバスの負荷では、KNX設備の通信障害(散発的誤動作) が増加する可能性がある (6)。

ステップ「バストラフィック分析」の詳細な説明は、グループ診断（詳細）にあります。
