「プロジェクトチェック」機能を使用すると、ウィザードの助けを借りて複数のプロジェクトチェックを実行できます。 プロジェクトチェックウィザードでは、一般的なKNX計画および設計ルールに従ってプロジェクトをチェックするプロセスを説明します。
これはオフラインテストです。 ETSとバスの接続は必要ありません。

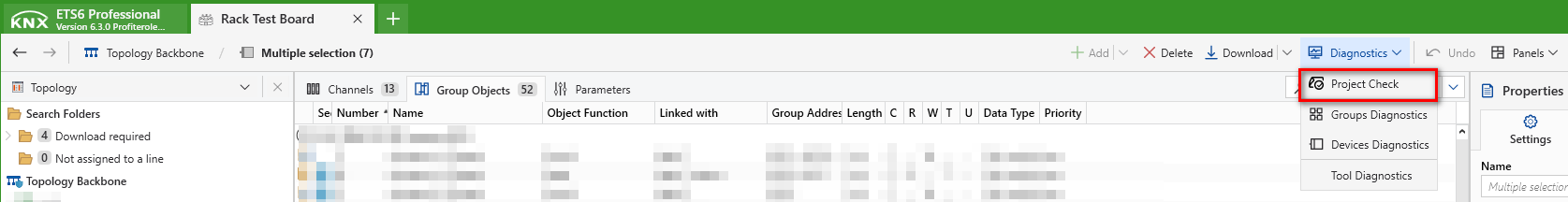

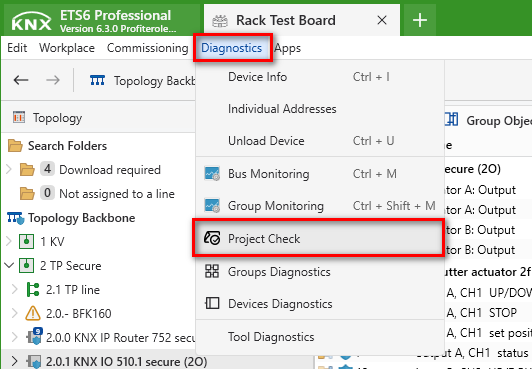

プロジェクトチェック は、ツールバーの3つのドットから呼び出すことができます。
プロジェクトではチェックされる 5 つの異なるレベルがあります。
- 機器の確認
- グループアドレスの確認
- トポロジーの確認
- 製品情報チェック
- 以前のETSバージョンからインポートされたプロジェクトをチェック

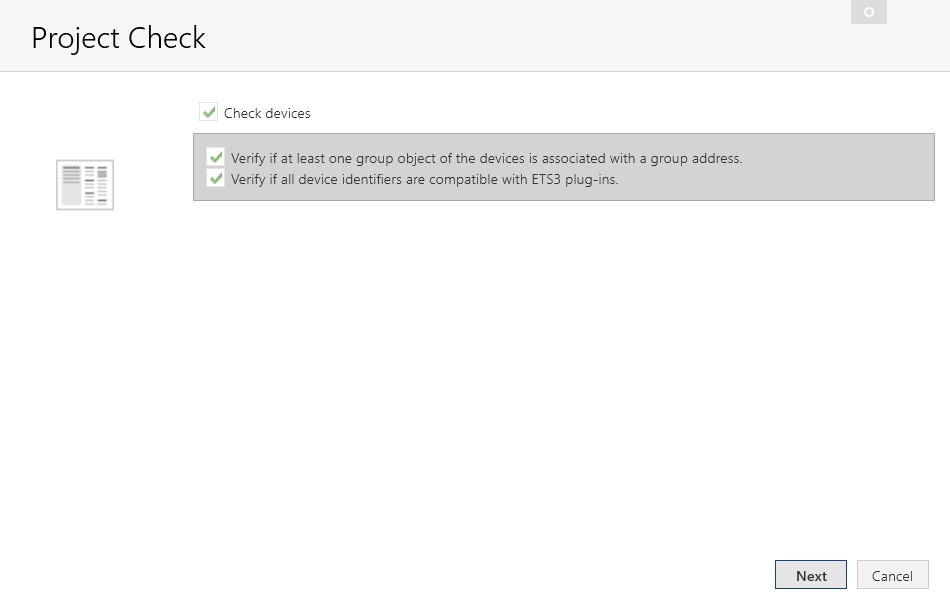

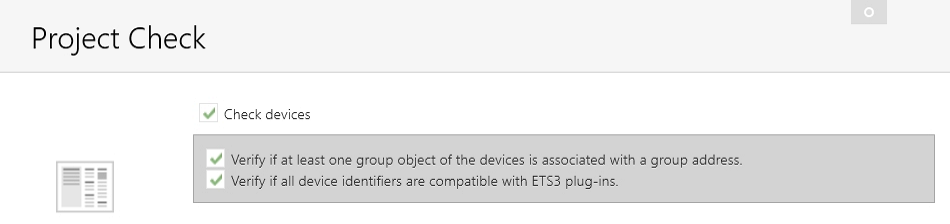

機器の確認
デバイスチェックは何を確認するか?
- デバイスの少なくとも1つのグループオブジェクトがグループアドレスに関連付けられている場合
- すべてのデバイス識別子がETS3プラグインと互換性がある場合

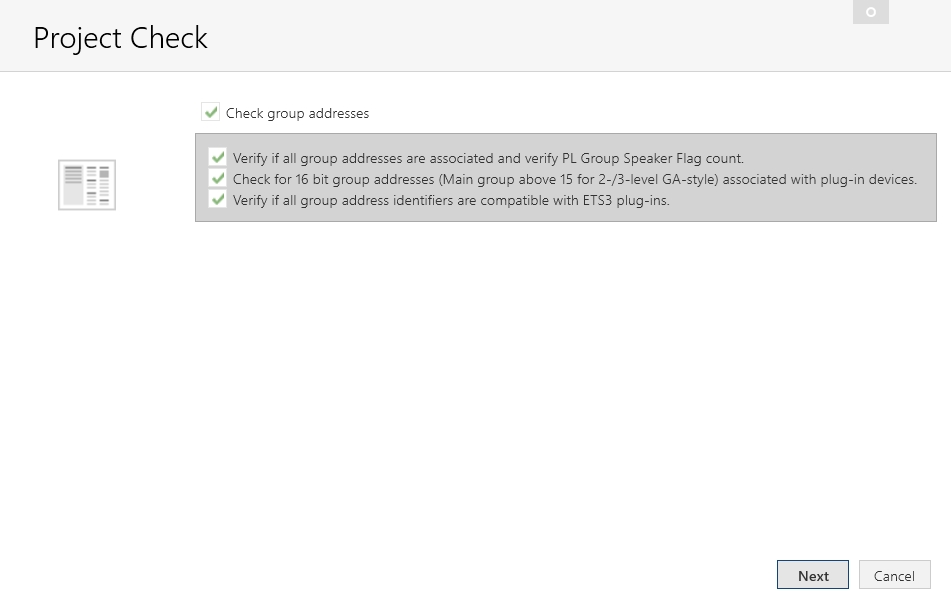

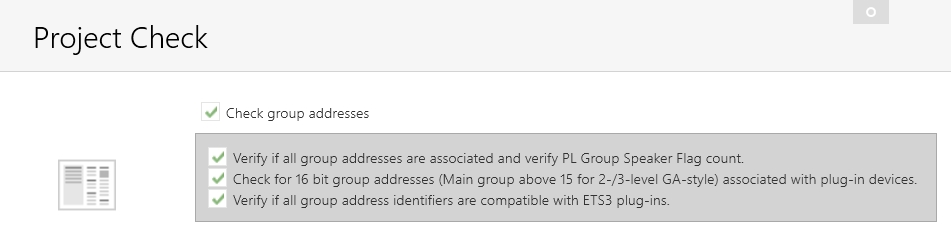

グループアドレスの確認
グループアドレスチェックは何を確認するか?
- すべてのグループ アドレスが使用されている場合(少なくとも 1 つのグループ オブジェクトとリンク)
- 拡張グループアドレスをプラグインデバイスにリンクされているかどうか
- すべてのグループアドレス識別子が ETS3 プラグインと互換性があるかどうか

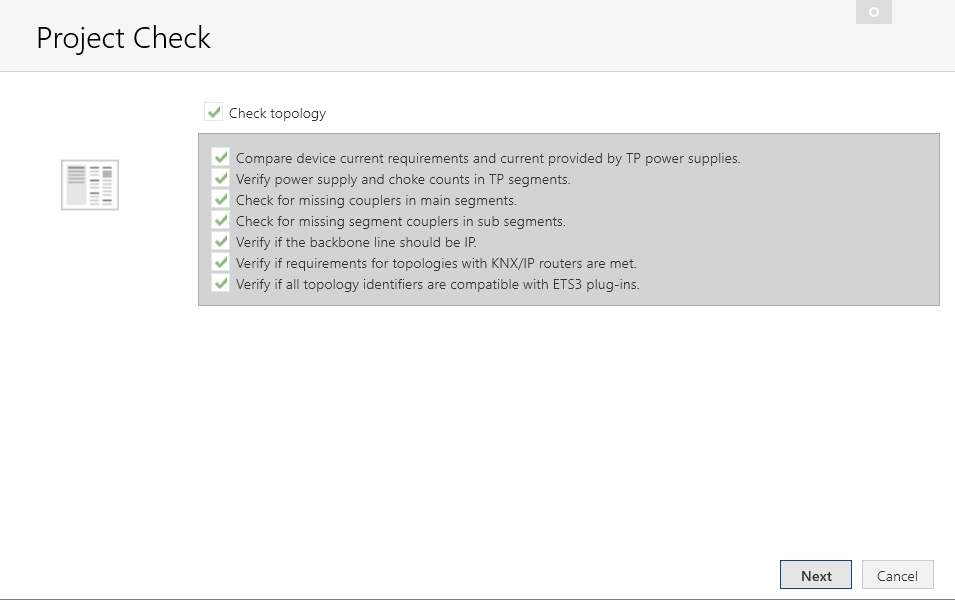

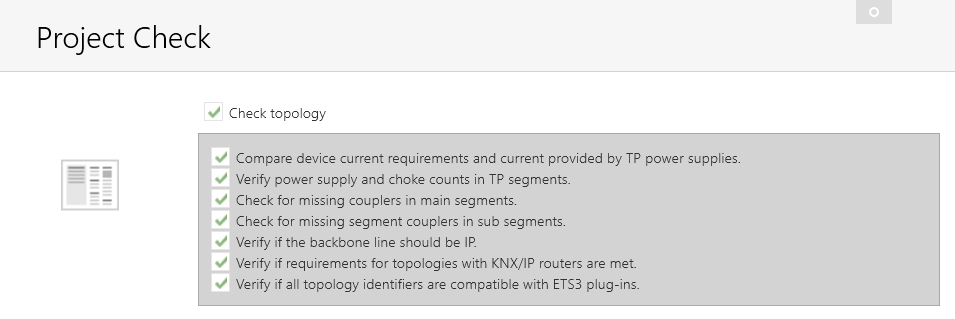

トポロジーの確認
トポロジーチェックは何を確認するか?
- TP電源によって供給される電流と、デバイスが必要とする電流を比較
- デバイスで消費電力デバイスプロパティが使用可能である場合は、それが使用されます。それ以外の場合は、平均値10mAが使用されます。
- 現在のデバイスプロパティが電源で使用可能な場合、それが使用されます。それ以外の場合、平均値320mAが使用されます。
- TPセグメントの電源とチョーク数
- メインセグメントでカプラーが不足しているかどうか
- サブセグメントに不足しているセグメントカプラーがあるかどうか
- バックボーンラインが IP であるべきか。
- KNX/IPルータを使用するトポロジーの要件を満たしているか
- すべてのトポロジー識別子がETS3プラグインと互換性があるか

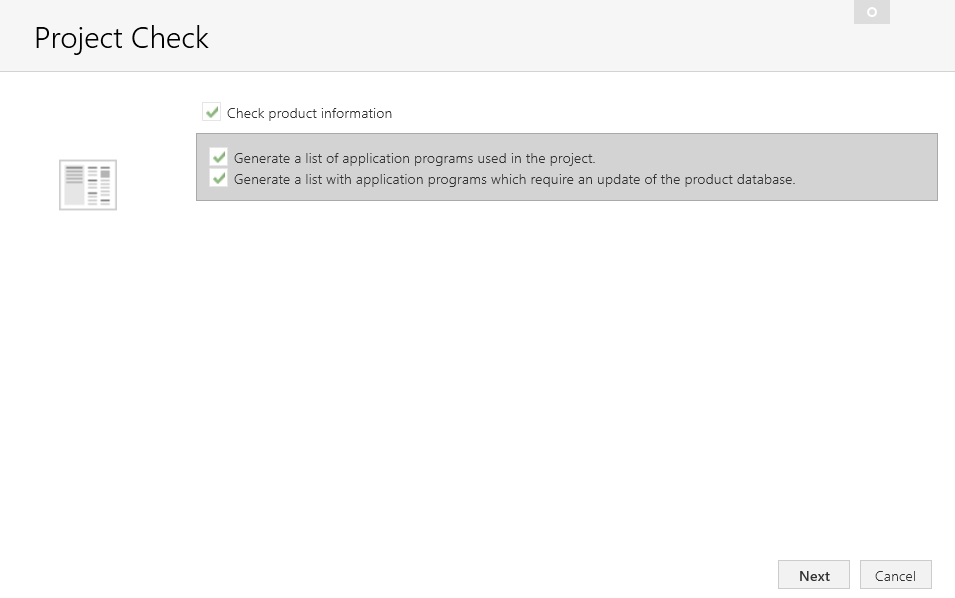

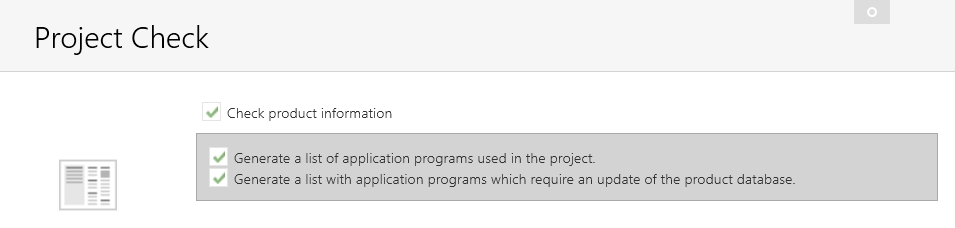

製品情報の確認
場合によっては、同じ製品バージョンの改善やバグ修正を含む、アップデートされたKNX製品エントリがあります。 このチェックで、そのようなすべてのデバイスを表示するリストを印刷することができます。 リストには、デバイスの「指紋」も含まれています(これらはメーカーが、バージョンが同じ場合でもデバイスのいくつかのバリエーションを区別するために使用できます)。

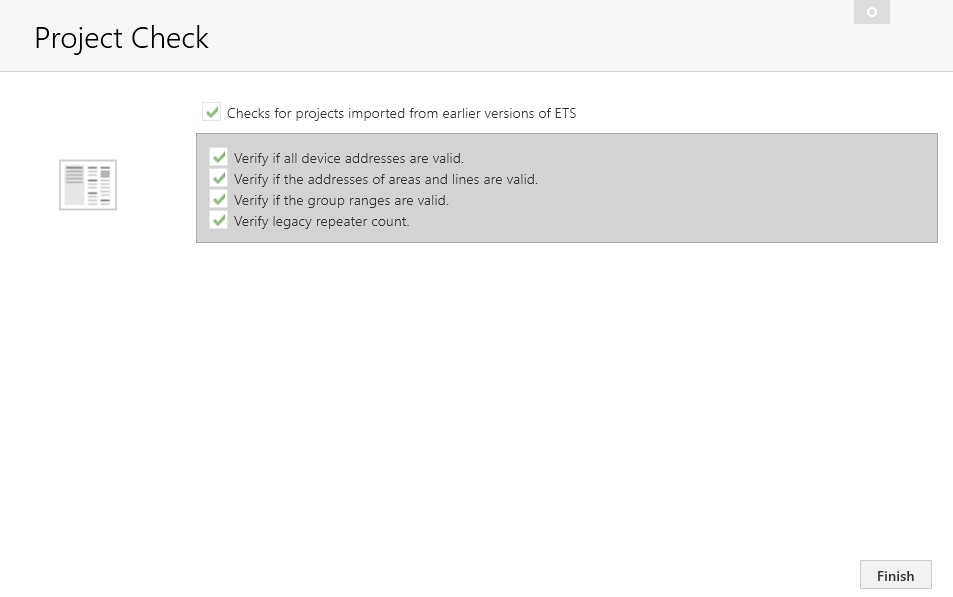

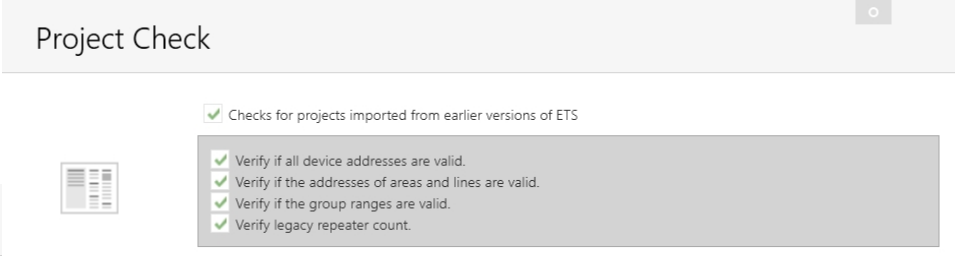

以前のETSバージョンからインポートされたプロジェクトをチェック
以前のバージョンのETSからインポートされたプロジェクトのチェックは何を確認しますか?
- すべてのデバイスアドレスが有効かどうか
- エリアとラインのアドレスが有効かどうか
- グループ範囲が有効かどうか
- 従来型リピーター数
結果は同じウィンドウに表示され、保存してクリップボードにコピーして印刷することができます。
すべてのチェックをグローバルに無効にすることができ、各タブで個別のステップを無効にすることができます。
