このパネルは、実際のバス構造とデバイスへの個別アドレスの割り当てを定義するために使用されます。
この画面は他の画面との併用が可能で、KNXプロジェクトのバス構造を表示することができます。 ビューには、それぞれのラインに割り当てられているデバイスが表示されます。 ツィストペア、電力線、RF、IPラインと、IoTラインとエリアは異なるシンボルで表されます。

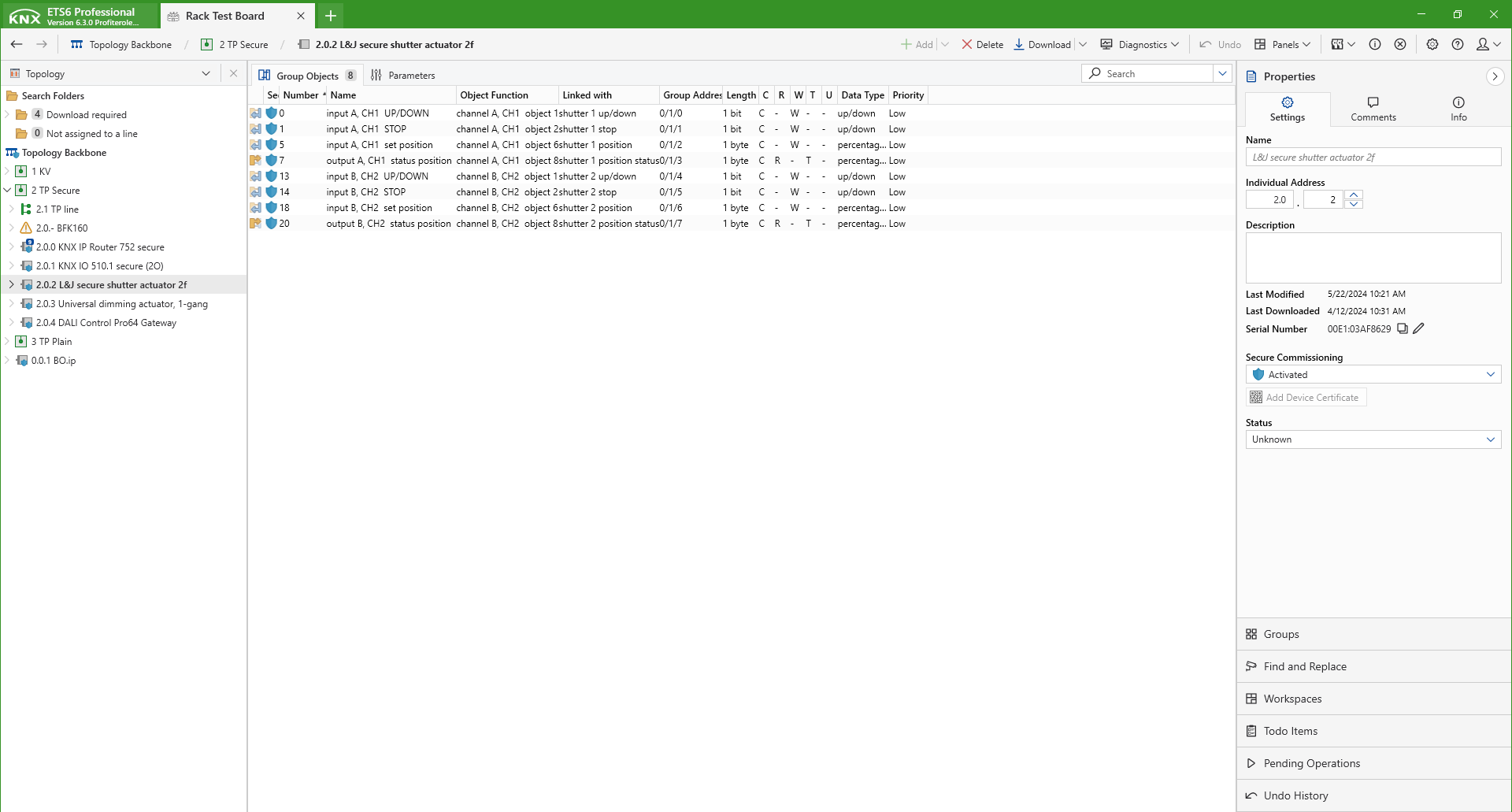

ツリー画面(左側) にはKNXプロジェクトで使用されている現状のバストポロジーが、右側にはツリー画面で選択した要素の一覧が表示されます。
トポロジーの構造は通常、個別アドレスが別の場所で割り当てが行われる、と自動的に生成されます。 エリアやメインラインなどの高次要素はすべて、割り当てられたアドレスに従って挿入されます。
