リスト表示

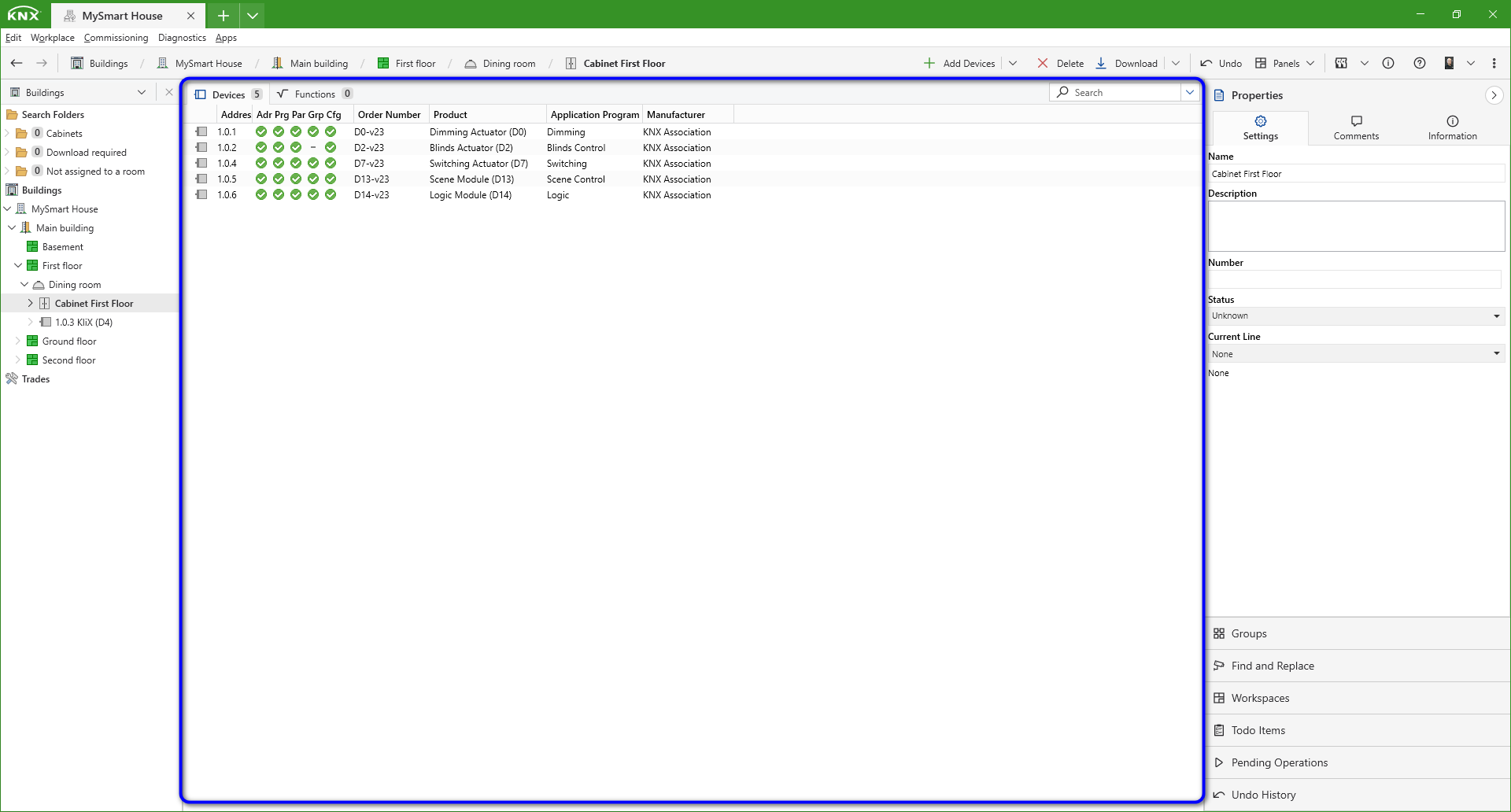

作業パネル(構造、トポロジーなど) には、右側にリストビューがあります。

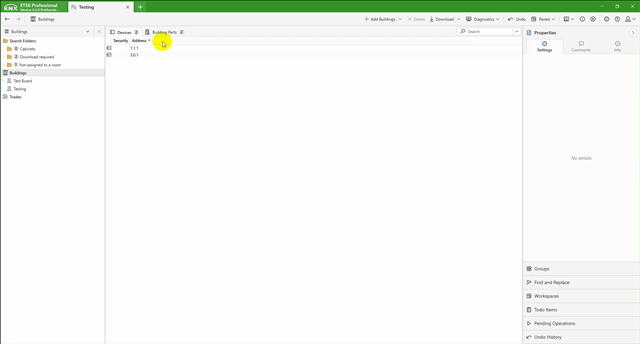

以下のように、リストビューで列を有効または無効にすることができます。

さらにすべてのパネルのリスト表示の要素/列とその説明は、次にあります：構造パネル(詳細)、トポロジーパネル(詳細)、カタログパネル(詳細)、グループアドレスパネル(詳細)

タブ

• リストビューには、上部左端で選択できる複数のレベル (またはタブ) があります。

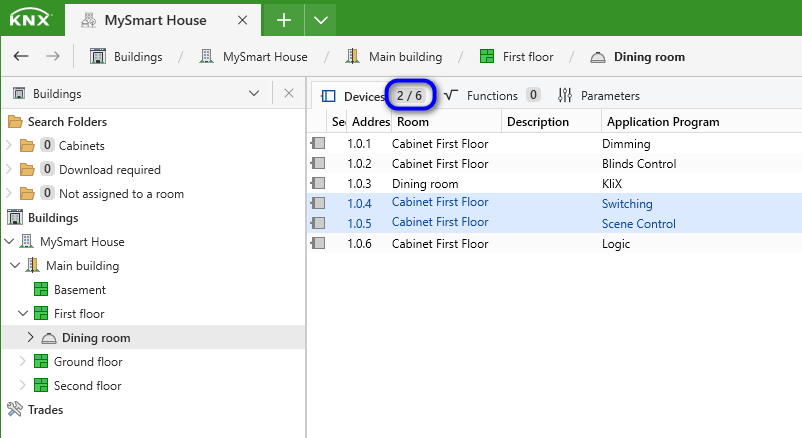

• 'パラメータ' と 'DCA' 以外のすべてのタブは、それらが含まれる要素の数を表示します。 タブに選択されている要素がある場合、タブには合計要素の割合で選択された要素の数が表示されます (例えば2/6は6つのデバイスのうち2つが選択されていることを意味します)。
  • タブが変更されると、選択範囲の表示はそのまま残ります。
• ツリービューで行われた選択に応じて、サブ要素または割り当てられた要素の名前がリストビューに表示されます (建物の一部... / エリア、ライン、... / メイングループ ...)。 リストビューは、たとえば列の順序をカスタマイズすることもできます。

最初のタブレベルには、常に 'コンテント関連' 名 (たとえば、デバイスが ツリー ビュー で選択されたときのグループオブジェクト) があります。 追加のタブ2...nを使用して機能を切り替えることができます(上の図を参照)。 これは例えば、パラメータータブでデバイスパラメーターを設定するために必要です。

機能

• リストビューで個々の(編集可能な)要素を直接編集するには、F2 を押す(編集可能なテキスト、例えばトポロジーでのグループオブジェクト説明)か、またはマウスを使って直接編集可能なフィールドをクリックします。 使用可能な値を持つドロップダウン フィールドが開きます。例えば、トポロジーのグループ オブジェクト 優先度など。
• アイコンをダブルクリックすることで、要素やレベルを便利に閲覧することができます(これらのみ)。 アイコンは一般的に最初の列にあります。 トポロジールート要素の例:

エリア	ライン	セグメント	デバイス	通信対象	グループアドレス
