プロジェクトウィザードでは、事前構成済みのプロジェクト テンプレートまたは自分で作成したプロジェクト テンプレートを使用して、プロジェクト作成プロセスをステップバイステップでガイドします。 テンプレートは 'configuration' に似ており、建築構造全体の要素が含まれています。 例えばフロアや部屋の番号と名前や、その説明などです さらに、定義済みのグループアドレスが作成され、後でグループオブジェクトにリンクするために使用されます。
プロジェクトウィザードには、 'プロジェクトウィザードを開始' ボタンを押して開始できる3つのステップがあります。

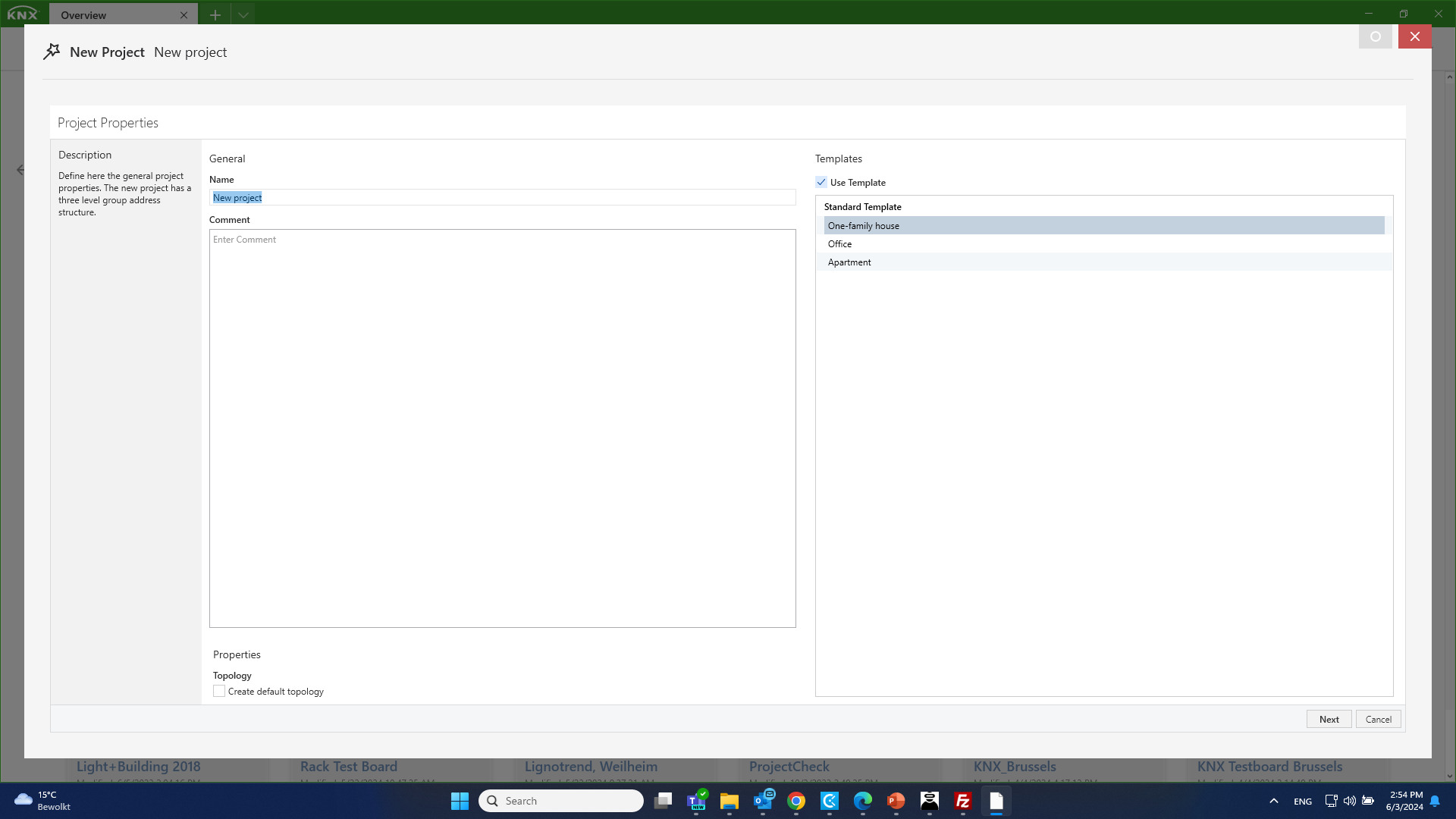

ステップ 1: プロジェクトのプロパティ
これは、3つのテンプレートタイプすべてで同じです。
概要
プロジェクト名と任意でコメントを入力します。
プロパティ
トポロジーのデフォルト・トポロジー作成 オプションのチェック/チェック外し
テンプレートフォルダ
A. 新規プロジェクト(テンプレートなし)
まっさらから新規プロジェクトを作成します。 後でポイントCで保存して再利用できます。ビル名のみが事前に定義されています。 各ウィザードステップでは、プロジェクトに必要な項目を追加できます。
B. 標準テンプレート
事前に設定された3つのテンプレートから、異なる要素と定義済みの機能と機能タイプを選択できます。
- ファミリーハウス: 3フロアで、各8、5、3部屋
- オフィス: 2フロア、それぞれ10室または1室
- アパート: 1フロアで7部屋
C. ユーザー定義テンプレート
以前ユーザーによって作成され保存されたプロジェクトテンプレートは、ここで再利用できます。

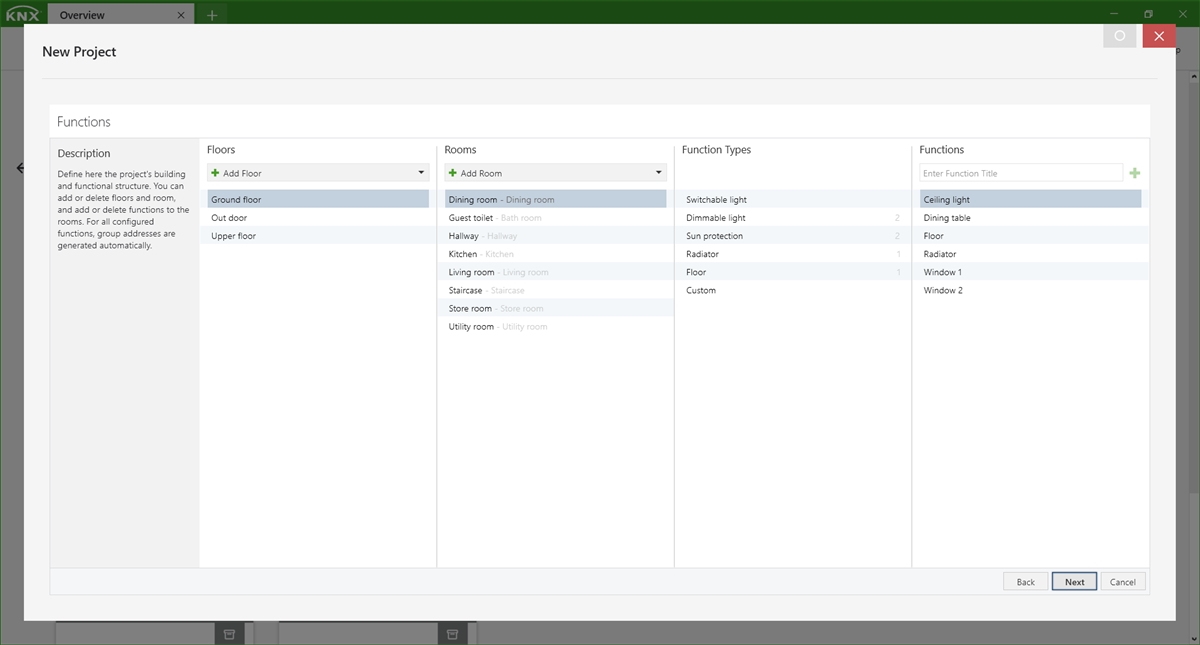

ステップ 2: 機能
このステップでは、KNX設備の建物構造を設定します。 ステップ1で選択したテンプレートに応じて、さまざまな機能を使用できます。 テンプレートAを選択した場合は、ここにすべての定義を入力します。 B または C オプションを選択した場合は、次のようにします:
- 建物名はあらかじめ定義されますが、後で編集することができます、
- 事前に定義された建物の部分と機能が作成されますが、後でユーザーが名前を変更したり、拡張、削除できます。 対応するグループ アドレスも作成されます (この時点では表示されません)。

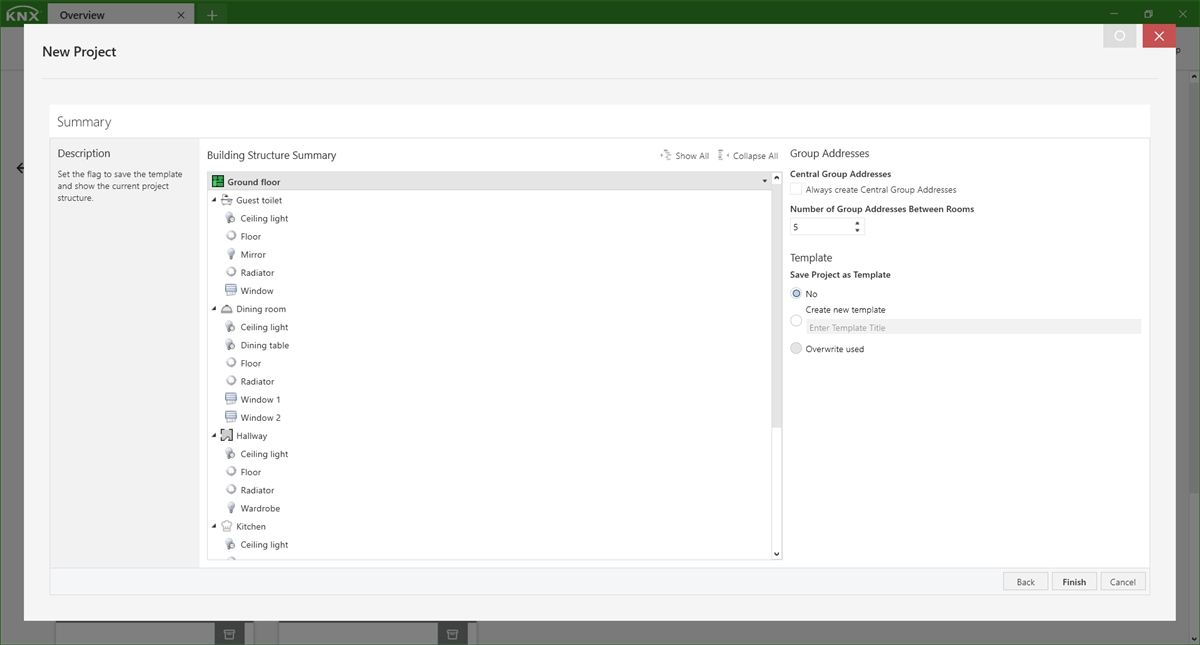

ステップ 3: サマリー
ビル構造サマリ
以前の手順で行った設定を表示します。
グループアドレス
2つのオプションを設定できます:
-
常にセントラル用グループアドレスを作成する: セントラル用グループアドレスを作成する場合(使用するかどうかに関係なく)、もし
- オプションが選択された場合
- 少なくとも2つの機能が1つの部屋に存在します。
- 部屋間のグループアドレス数: 現在不明な機能を将来挿入可能とするため、グループアドレス間に空白を残すことができます。 これにより、新しい機能が完全に異なる範囲でグループアドレスを使用する必要がなくなります。
テンプレート
ここでは、後で再利用するためにユーザー定義の名前を持つテンプレートとしてプロジェクトを保存することができます。
「終了」 ボタンがクリックされたとき、 ウィザードはプロジェクトを作成しようとし操作が成功したかどうかを知らせます。 これでプロジェクトが ローカル プロジェクト リスト に(選択した名前で) 表示されます。
