コンピュータとKNX設備間の接続を設定するには (例: 個別アドレスおよび/またはアプリケーションプログラムをコミッショニングPCからKNX設備までダウンロードするため、または可視化ソフトウェアを使用するため) バスインターフェイスの設定が正しく設定されていることが不可欠です。
接続マネージャーにアクセスするには、メインツールバーからドロップダウンメニューをクリックします。

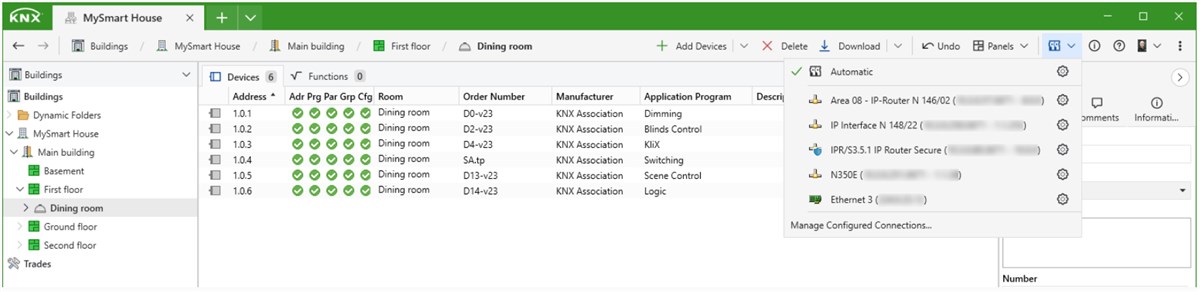

コネクションマネージャーの表示:
- 一番上: 自動 (これはデフォルトのオプションです); プロジェクトにインターフェイスを含める場合、ほとんどの場合、これが必要な唯一の選択肢になります。
- 中央: 現在検出されているインターフェース(USBとIPルーティングとIPトンネリングインターフェースはETSによって自動的に認識され表示されます。 作成する必要はありません。 認識されないインターフェイスは、手動で作成された場合でも、ETSで使用することはできません)。 この選択は現在のプロジェクト セッション中にでみ有効です。これは主に接続をすばやく切り替えるため、例えば診断目的などを意図しています。
- 最下部: 設定されたインターフェースを管理する可能性; これは、リモートから設備にアクセスするときにのみ必要となります (すなわち、プロジェクトで設定されたのとは異なるIPアドレス)、またはEiblib/IPインターフェースを使用する場合。
現在選択されている接続オプションには、オプションの前に緑色のチェックマークが付いています。
上のアイコンのすぐ後の赤いドット () は、インターフェイスがプログラミングモードになっていることを示しています ( 3 秒ごとに更新します)。
各オプションを設定するには、各オプションの横にある歯車アイコンをクリックします。 インタフェースの構成の詳細については、 接続マネージャー (詳細) を参照してください。

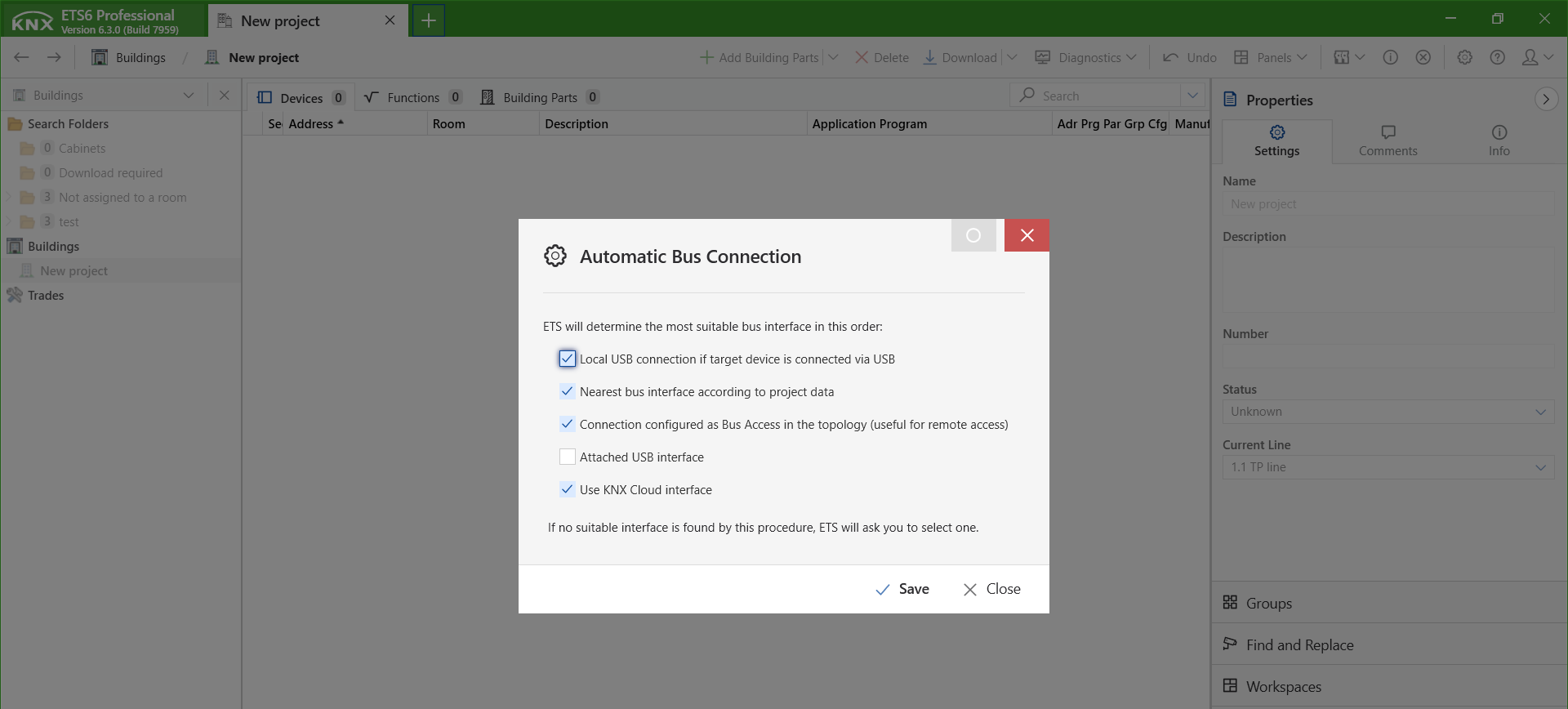

自動バス接続
オプション '自動' は、ETSがいくつかの要因によって設備に最も適したバスインターフェイスを決定することを意味します。 次のオプションは、ETSがそれらを使用しようとしている順序に従い「自動」設定に表示されます(最初のオプションは上にあります)。
ターゲットデバイスがUSB経由で接続されている場合、ローカルUSB接続
このオプションがオンになっていて、対象デバイスのKNXシリアル番号がUSBインタフェースのKNXシリアル番号と一致する場合。 そして、ローカルUSB接続が使用されます。
最適なバス接続を自動決定する
このオプションを有効にすると、 ETSは、トポロジー上方に接続されているセグメント内のバス インターフェイスをチェックし、トポロジーで最も近いものを使用します(サブセグメント → メイン セグメント → メインラインのメイン セグメント → バックボーンのメインセグメント)。
条件
- 少なくとも'アドレス'フラグがセットされ、既知のKNXシリアル番号を持つインターフェース。
トポロジーでバス アクセスとして設定された接続
このオプションを有効にすると、ETSはトポロジーでプロジェクト接続として定義されているバス インターフェイスを使用しようとします。 この機能は、主に設備へのリモートアクセスを目的としています。
接続されたUSBインターフェースを優先
このオプションを有効にすると、コンピュータに接続された KNX/USB インターフェイスがある場合は、それを使用します。
KNXクラウドインターフェースを使用
このオプションを有効にすると、クラウド・インターフェイス・インフラストラクチャを介したリモート設備への接続がサポートされます。
