トポロジー

画像

固定構成

KNX Virtualの「物理的」側面は固定されています、つまりエリアもラインも、セグメントも、デバイスも追加、移動、削除ができません。

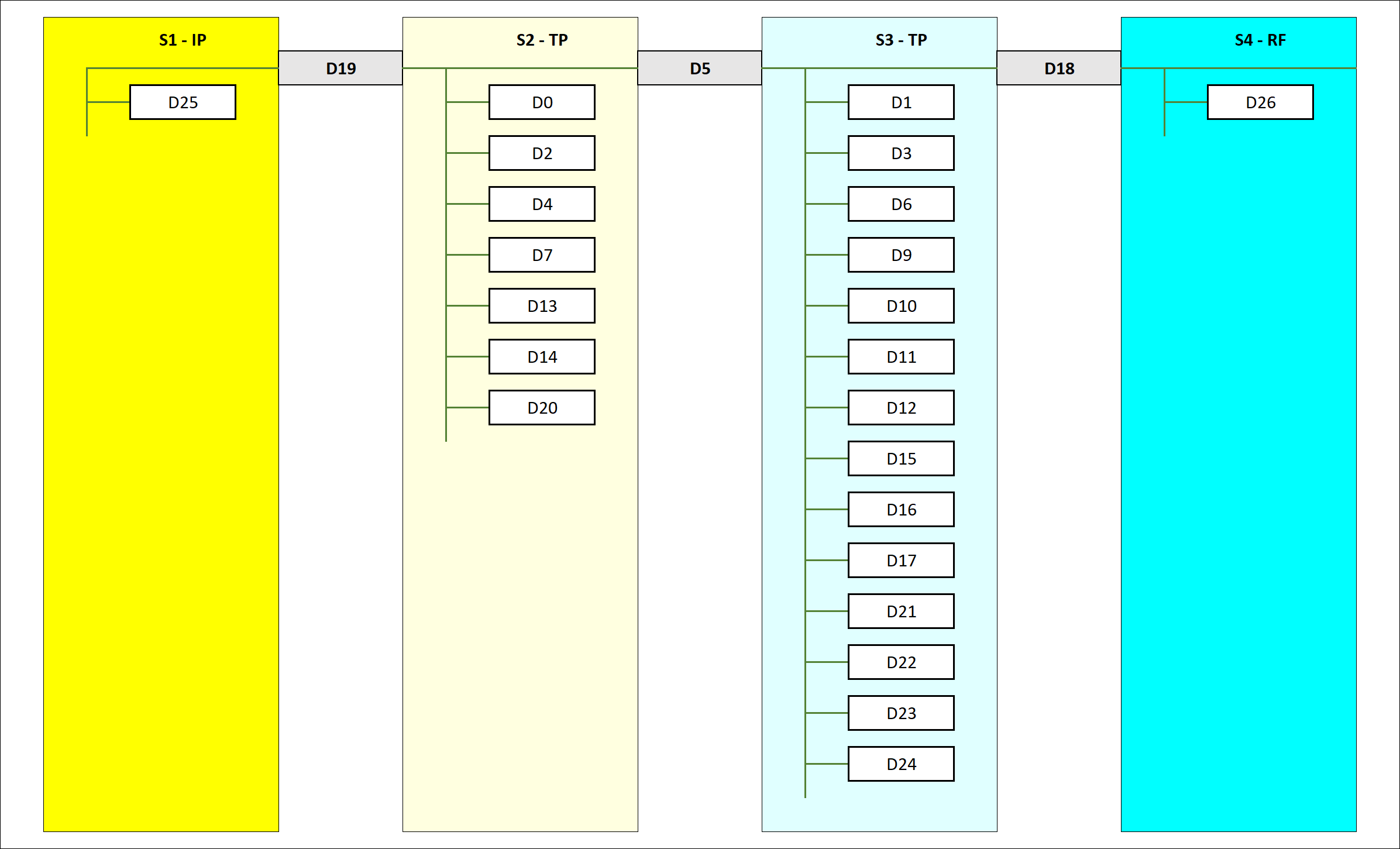

トポロジー= 4 セグメント

KNX Virtual v2.5は、4つのセグメントからなるKNX設備を表します:

• 1 IP セグメント: 'S1' として表される
• 2 TP セグメント: 'S2' と 'S3' として表される
• 1 RF セグメント: 'S4' として表される

4 つのセグメントは以下のように連結されます:

• S1はデバイスD19を介してS2に接続され、D19はIP/TPカプラー（略して「IPカプラー」）です。
• S2はデバイスD5を介してS3に接続され、これはTP/TPカプラー（略して「TPカプラー」）です。
• S1はデバイスD18を介してS2に接続され、これはTP/RFカプラー（略して「RFカプラー」）です。

インターフェイス

KNX Virtualには一つのトンネリングインターフェスあり:

• デバイス D20 で表されます。これはIP/TP インターフェイス(略して’IP インターフェイス’) です
• D20はデバイスD19によってホストされています
• D20 はセグメント S2 に接続されています
• D20 には固定の個別アドレスがあります: 1.0.255

インタフェースの個別アドレスは 1.0.255 に固定されているため:

• 物件のエリアは1に固定されています
• S2に接続されているすべてのデバイスのラインアドレスは1.0に固定されています

トポロジーバリエーション

3種類のトポロジーを構成できます:

(*) x > 0, y > 0 かつ z > 0

注：

• セグメントカプラーは階層順序に関して常に「最も低い」カプラーです。 これが、種類2でETSがS4をサポートしない理由であり、種類3でETSがS3+S4をサポートしない理由です

  • 双方のプロジェクトでパスワードは:

    a

• この記事には、種類2('D5_segment_couper') と種類3('D19_segment_couper') のETSプロジェクトが添付されています。 種類1のプロジェクト例は こちら にあります
