자동 필터 테이블 생성:
프로젝트 생성 시 ETS는 그룹 주소별로 관련된 모든 커플러의 필터 테이블을 자동으로 설정합니다.
예:
그룹 주소 'A'가 라인 1.1에 있는 장치의 그룹 객체와 라인 15.15에 있는 장치의 그룹 객체를 연결하는 경우, 연관된 커플러는 라인 커플러 1.1.0, 백본 커플러 1.0.0, 백본 커플러 15.0 및 라인 커플러 15.15.0입니다. ETS는 이 4개의 커플러의 필터 테이블을 자동으로 설정합니다(다운로드하지 않음). 라인 1.2에 있는 장치의 그룹 객체가 나중에 그룹 주소 'A'에 추가되면, ETS는 라인 커플러 1.2.0의 필터 테이블도 업데이트합니다.
배경 정보
커플러를 다운로드할 때 ETS는 프로젝트에서 그룹 주소의 현재 사용량을 기반으로 그룹 주소 필터 테이블을 계산합니다. 이러한 사용 방식이 변경될 때마다(예: 새 그룹 주소 링크가 생성되거나 기존 링크가 제거될 때 등), ETS는 프로젝트의 커플러에 미칠 수 있는 영향을 평가한 후, 필터 테이블의 업데이트가 필요한 커플러에 GRP 프로그래밍 플래그를 재설정합니다. 이러한 방식으로, 최신 변경 사항을 올바르게 작동하려면 해당 커플러를 다시 다운로드해야 한다는 사실을 사용자에게 알려줍니다.
KNX 설치의 모든 통신 장치가 ETS 프로젝트의 장치로 모델링되지 않는 경우도 있습니다. 따라서 ETS는 커플러의 필터 테이블을 계산할 때, 이러한 장치와 해당 장치의 그룹 주소 링크를 설명하지 못할 수 있습니다. 이러한 시나리오에서 설치 관리자는 필요한 그룹 주소가 이 통신 파트너가 있는 네트워크 세그먼트(예: 시각화 도구)로 전달되는지 수동으로 확인해야 합니다. 당시에는 버스 인터페이스가 ETS에서 모델링되지 않았고, 설치자가 여러 가지 단점 때문에 이른바 더미 장치를 사용하고 싶지 않았던 경우에 흔히 있던 관행이었습니다. "Pass through Line Coupler(라인 커플러 통과하기)"를 사용하면 필터 테이블을 수동으로 제어할 수 있습니다.
필터 테이블 수동 조작 기능의 사용 중단
ETS를 지속적으로 개선하기 위해, 필터 테이블의 수동 조작을 사용 중단할 예정입니다. 수동으로 변경하면 보안 위험이 발생하고 프로젝트 개요가 축소될 수 있기 때문에 이러한 결정이 내려졌습니다. 자동화된 관리는 더욱 개선된 정확성, 안전한 보안, 그리고 명료한 프로젝트 진행을 보장합니다.
적용 버전: ETS 6.3.0 이상
의미하는 내용
필터 테이블의 수동 조작이 더 이상 제공되지 않으며 지원되지 않습니다.
이는 다음과 같은 것을 의미합니다:
- 그룹 주소를 "라인 커플러 통과하기(Pass through Line Coupler)"로 설정하는 것이 더 이상 지원되지 않습니다.
- 서브네트워크 세그먼트에 단일 그룹 주소 또는 그룹 주소 블록을 추가하는 것이 더 이상 지원되지 않습니다.
여전히 지원되는 기능

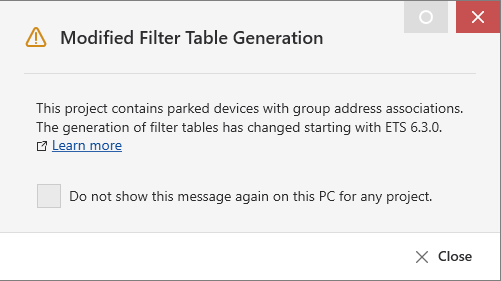

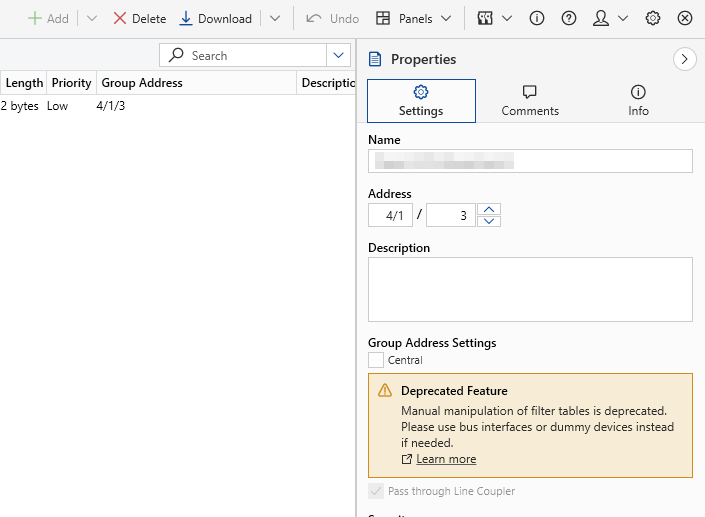

수동 필터 테이블이 있는 기존 프로젝트는 여전히 ETS에서 편집할 수 있지만, "사이드바 속성(Sidebar Properties)"에 사용 중단 메시지가 표시되며 프로젝트를 열 때 경고 대화창이 나타납니다.
시각화와 관련된 최근 모범 사례:
필터 테이블을 직접 조작하는 대신 사용자는 다음과 같은 방안들을 고려하는 것이 좋습니다:
1. 버스-인터페이스 활용하기:

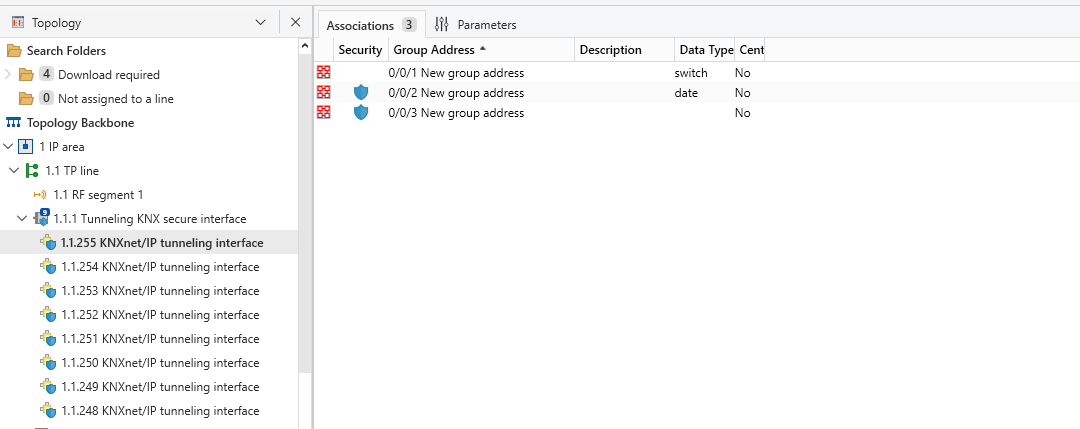

- 버스 인터페이스는 ETS에서 모델링되므로 필요한 그룹 주소를 각 터널링 인터페이스에 드래그 & 드롭으로 끌 수 있으며, 이러한 방식의 예시는 아래의 설명에서 볼 수 있습니다. 그 후 그룹 주소는 각 커플러의 필터 테이블에 추가됩니다.
버스 인터페이스를 효과적으로 통합하고 관리하는 포괄적인 지침은 해당 항목에서 참조하십시오.
2. 더미 장치 사용하기:
- 시각화 시스템이 연결된 라인에 하나 이상의 더미 장치를 추가하십시오.
- 필요한 그룹 객체를 포함하도록 장치 매개 변수를 구성하십시오.
- 커뮤니케이션을 용이하게 하기 위해 필요한 그룹 주소를 할당하십시오.
필터 테이블 미리보기
실제 다운로드를 하기 전에 가상 필터 테이블을 확인할 수 있습니다. 이 기능은 커플러 컨텍스트(Coupler context) 메뉴를 통해 수행할 수 있습니다.
장치 정보
커플러의 메모리에서 최신 다운로드된 필터 테이블을 읽을 수 있습니다. 이 기능은 커플러 컨텍스트(Coupler context) 메뉴를 통해 수행할 수 있습니다.
