벌크 링커(Bulk Linker)

이 문서에서는 다음과 같은 주제를 다룹니다:

• 배경 정보
• 활성화
• ETS에서 벌크 링커(Bulk Linker) 앱 사용하기
• 작업 흐름(Workflow)

배경 정보

벌크 링커는 그룹 객체를 그룹 주소에, 그룹 객체를 다른 그룹 객체에 신속하게 대량으로 연결하여 KNX 설치의 구성 프로세스를 최적화하도록 설계된 ETS 앱입니다. 특히 수십, 수백 개의 포인트가 있는 대규모 프로젝트의 경우 ETS의 기존 수동 연결은 시간이 많이 소요될 수 있습니다. 벌크 링커는 직관적인 드래그 앤 드롭과 자동 페어링을 활용하여 설정 시간을 크게 단축하고 인적 오류를 최소화합니다.

벌크 링커는 연결 기능 외에도 KNX 일련 번호를 관리할 수 있는 인터페이스를 제공하여 사용자가 프로젝트 문서화 및 디바이스 교체 시나리오를 위해 디바이스 일련 번호를 내보내고 가져올 수 있습니다. 또한 앱에는 프로젝트 구성 중에 수행된 모든 연결 작업과 KNX 일련 번호 삽입을 추적하는 포괄적인 로깅 기능이 포함되어 있습니다.

활성화

앱을 활성화하려면 다음 지침을 따르세요:

• MyKNX에서 라이선스를 구매하십시오.
• 여기에 설명된 대로 앱을 다운로드하여 설치하세요.
• 여기에 설명된 대로 라이선스를 부여합니다.

ETS에서 벌크 링커(Bulk Linker) 앱 사용하기

여기에 설명된 대로 앱을 실행합니다.

인터페이스 개요

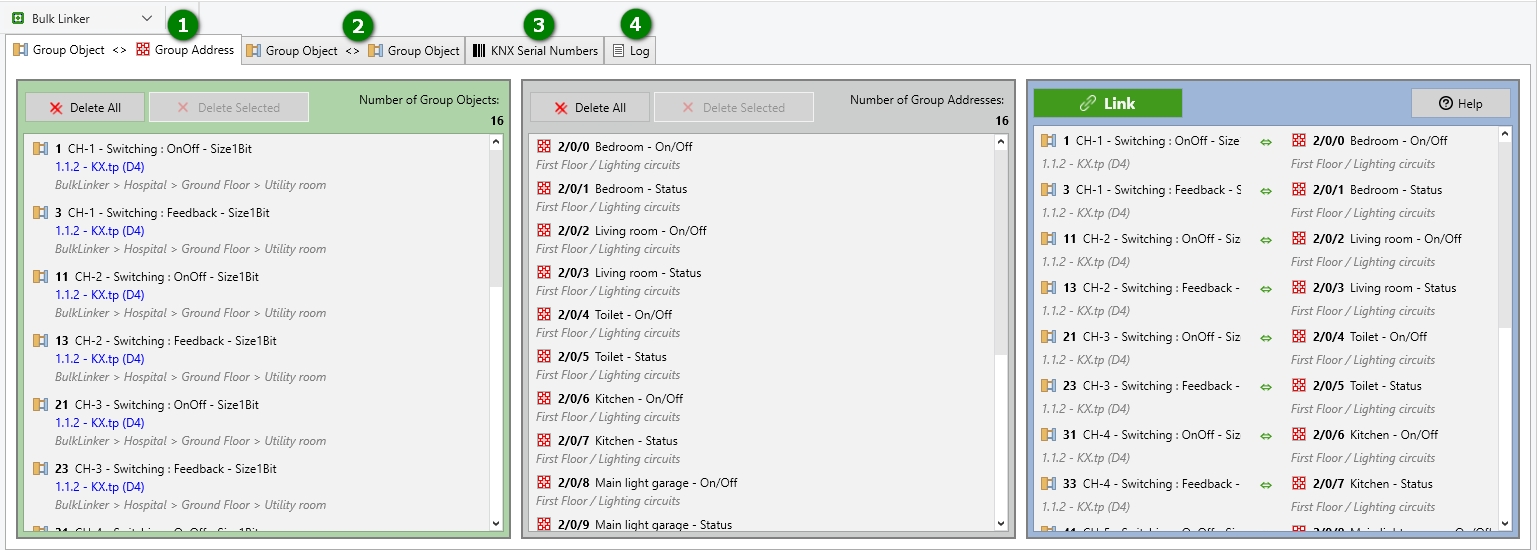

벌크 링커 앱 인터페이스는 4개의 주요 탭으로 구성되어 있으며, 각 탭은 특정 기능을 제공합니다:

1. 그룹 주소 <> 그룹 객체 탭

그룹 객체를 그룹 주소에 일괄 연결하기 위한 기본 탭입니다. 창은 세 개의 영역으로 나뉩니다:

1. 소스 영역(Source Zone) (왼쪽)
   • 디바이스, 채널 또는 개별 그룹 개체를 삭제합니다.
   • 버튼을 눌러 모두 또는 선택한 항목을 제거합니다.
   • 목록에 있는 항목 수를 표시하는 카운터입니다.
2. 대상 영역(Target Zone) (가운데)
   • 그룹 주소, 그룹 범위 (예: 메인 그룹 또는 중위 그룹), 또는 건축물 기능 삭제.
   • 버튼을 눌러 모두 또는 선택한 항목을 제거합니다.
   • 목록에 있는 항목 수를 표시하는 카운터입니다.
3. 미리보기 & 링크 영역(Preview & Link Zone) (오른쪽)
   • 목록 순서에 따른 자동 페어링 미리보기가 가능합니다.
   • 링크 버튼을 클릭하여 연결을 실행합니다.
   • 문서 액세스를 위한 도움말 버튼입니다.

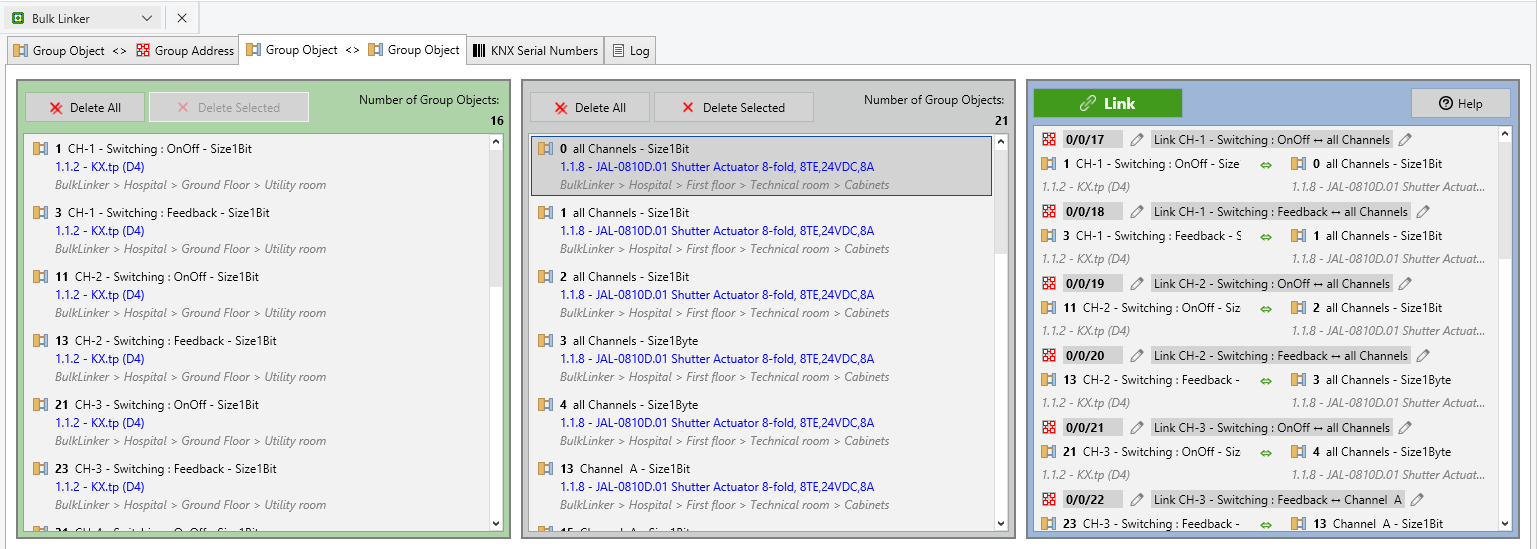

2. 그룹 객체(Grohp Object) <> 그룹 객체 탭

이 탭을 사용하면 그룹 주소 구조를 수동으로 먼저 만들지 않고도 그룹 객체를 다른 그룹 객체에 직접 연결할 수 있습니다. 레이아웃은 첫 번째 탭과 유사합니다:

1. 소스 영역(Source Zone) (왼쪽)
   • 소스로 사용할 장치, 채널 또는 개별 그룹 객체를 드롭합니다.
   • 버튼을 눌러 모두 또는 선택한 항목을 제거합니다.
   • 목록에 있는 항목 수를 표시하는 카운터입니다.
2. 대상 영역(Target Zone) (가운데)
   • 타겟이 될 장치, 채널 또는 개별 그룹 객체를 드롭합니다.
   • 버튼을 눌러 모두 또는 선택한 항목을 제거합니다.
   • 목록에 있는 항목 수를 표시하는 카운터입니다.
3. 미리보기 & 링크 영역(Preview & Link Zone) (오른쪽)
   • 그룹 주소를 통해 어떤 그룹 객체가 서로 연결될지 보여주는 자동 페어링 미리보기. 생성할 그룹 주소의 이름과 번호를 수정할 수 있습니다. 추천 그룹 주소는 항상 메인 그룹의 경우 0에서 31까지, 중간 그룹의 경우 0에서 7까지, 그룹 주소의 경우 0에서 255까지(0/0/0은 제외)의 첫 번째 사용 가능한 주소를 기준으로 합니다.
   • 링크 버튼을 클릭하여 그룹 객체와 그룹 객체 연결을 실행합니다.

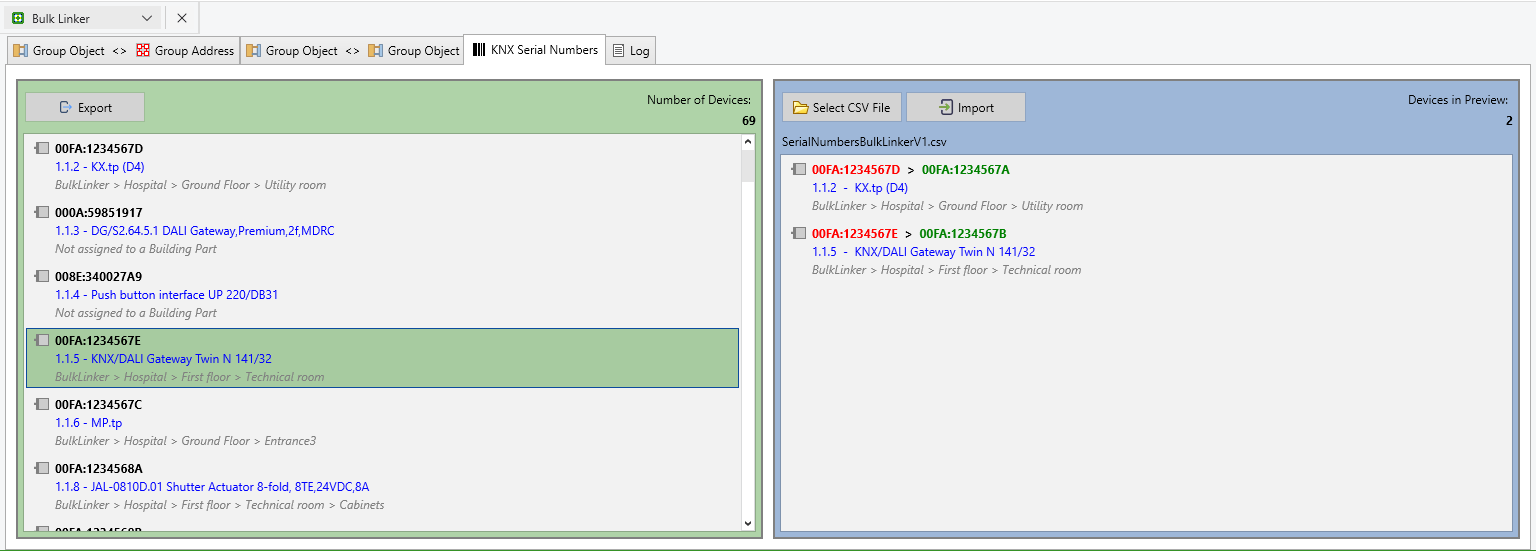

3. KNX 일련 번호 탭

이 탭에서는 프로젝트 내에서 장치 일련 번호를 관리할 수 있는 도구를 제공합니다:

• 장치 목록(왼쪽)
  • 프로젝트의 모든 장치를 개별 주소(오름차순)로 정렬하여 KNX 일련 번호(있는 경우)와 함께 표시합니다.
  • 각 디바이스의 디바이스 이름, 개별 주소, 위치 및 일련 번호를 표시합니다.
  • 내보내기(Export) 버튼을 클릭하여 장치 목록과 일련번호를 CSV 파일로 저장합니다.
  • 총 장치 수를 표시하는 카운터입니다.
• 가져오기(Import) & 미리보기(Preview) 영역 (오른쪽)
  • CSV 파일 선택 버튼을 클릭하여 가져올 일련 번호가 포함된 파일을 선택합니다. 올바른 구조(개별 주소, KNX 일련 번호)의 파일을 선택하면, 아래의 미리보기 목록에 업데이트할 모든 장치의 현재 일련번호(존재할 경우) 및 새 일련 번호가 표시됩니다.
  • 가져오기(Import) 버튼을 클릭하여 일련 번호 변경 사항을 프로젝트에 적용합니다.
  • 업데이트할 장치 수를 표시하는 카운터입니다.

CSV 파일의 구조는 다음과 같습니다: [개별 주소 , KNX 일련 번호], 여기서 개별 주소는 x.y.z 형식(예: 1.1.1)이고 KNX 일련 번호는 제조사코드:고유번호(예: 00FA:59851921)입니다.

4. 로그(Log) 탭

로그 탭은 모든 연결 작업의 시간순 기록을 제공합니다:

• 성공적으로 수행된 모든 링크 작업과 KNX 시리얼 번호 등록 내역을 시간 정보와 함께 표시합니다.
• 연결된 항목(그룹 객체-그룹 주소, 또는 그룹 객체-그룹 객체) 또는 KNX 일련 번호가 삽입된 장치에 대한 세부 정보를 표시합니다.
• 모두 지우기(Clear All) 버튼을 클릭하여 로그 기록을 지웁니다.

작업 흐름(Workflow)

그룹 주소와 그룹 객체 연결

1. 소스 영역(Source Zone) 채우기

• ETS에서 요소를 끌어다 놓습니다:
  • 장치(Device): 장치의 모든 활성 그룹 개체를 추가합니다.
  • 채널(Channel): 채널 아래에 모든 활성 그룹 개체를 추가합니다.
  • 그룹 객체(Group Objects): 개별 그룹 객체를 추가합니다.

2. 대상 영역 채우기 (Populate Target Zone)

• 끌어다 놓는 방식으로 진행합니다:
  • 그룹 주소(Group Address): 단일 그룹 주소를 추가합니다.
  • 그룹 범위(Group Range): 범위 내의 모든 그룹 주소를 추가합니다.
  • 건물 기능(Building Function): 연결된 그룹 주소를 추가합니다.

3. 미리 보기 검토(Review Preview)

• 이 도구는 인덱스 순서(예: 소스 목록의 첫 번째 항목과 대상 목록의 첫 번째 항목 등)에 따라 항목을 쌍으로 연결합니다.
• 목록에서 초과하는 항목은 모두 무시됩니다 (예: 그룹 주소가 그룹 객체보다 적은 경우, 해당 그룹 객체가 있는 항목만 연결됨).
• 드래그 앤 드롭 또는 상황별 메뉴 명령(위로 이동, 아래로 이동)을 통해 순서를 조정합니다.

4. 링크 생성하기 (Create Links)

• 링크(Link) 버튼을 클릭합니다.
• 확인 대화창에 생성된 링크 수와 오류가 표시됩니다.
• 연결된 항목은 프로젝트의 앱 데이터에 저장되며 나중에'로그(Log)' 탭을 사용하여 검토할 수 있습니다.

그룹 객체와 그룹 객체 연결

1. 그룹 객체(Group Object) <> 그룹 객체(Group Object) 탭으로 이동합니다

• 벌크 링커(Bulk Linker) 인터페이스에서 두 번째 탭으로 전환합니다.

2. 소스 영역(Source Zone) 채우기

• ETS에서 소스 그룹 객체를 끌어다 놓습니다:
  • 장치(Device): 장치의 모든 활성 그룹 개체를 추가합니다.
  • 채널(Channel): 채널 아래에 모든 활성 그룹 개체를 추가합니다.
  • 그룹 객체(Group Objects): 개별 그룹 객체를 추가합니다.

3. 대상 영역 채우기 (Populate Target Zone)

• 소스 영역과 동일한 방법을 사용하여 ETS에서 대상 그룹 객체를 끌어다 놓습니다.

4. 미리 보기 검토(Review Preview)

• 미리 보기에서는 그룹 객체가 순서에 따라 서로 연결되는 방식을 보여줍니다.
• 항목은 인덱스 순서(첫 번째와 첫 번째, 두 번째와 두 번째 등)에 따라 짝을 이룹니다.
• 드래그 앤 드롭 또는 상황별 메뉴 명령(위로 이동(Move Up), 아래로 이동(Move Down))을 사용하여 순서를 조정합니다.
• 필요한 경우 그룹 주소 번호 및 그룹 주소 이름을 조정합니다.

5. 그룹 객체 링크 만들기

• 링크(Link) 버튼을 클릭합니다.
• 확인 대화창에 생성된 링크 수와 오류가 표시됩니다.
• 모든 연결 작업은 로그(Log) 탭에 자동으로 기록됩니다.

KNX 일련 번호 관리

일련 번호 내보내기

1. KNX 일련 번호(KNX Serial Numbers) 탭으로 이동합니다.
2. 좌측 패널에서 장치 목록과 현재 일련번호를 확인합니다.
3. 내보내기(Export) 버튼을 클릭합니다.
4. CSV 파일의 위치와 파일 이름을 선택합니다.
5. 내보낸 파일에는 장치 이름, 개별 주소, 일련 번호가 포함되어 있습니다.

일련 번호 가져오기

1. KNX 일련 번호(KNX Serial Numbers) 탭으로 이동합니다.
2. 오른쪽 패널에서 CSV 파일 선택(Select CSV File) 버튼을 클릭합니다.
3. 일련 번호가 포함된 CSV 파일(일반적으로 이전에 내보내고 수정한 파일)을 찾아서 선택합니다.
4. 유효한 파일을 선택하면 미리 보기에 다음 정보와 함께 업데이트할 장치만 표시됩니다:
   • 각 장치의 장치 이름, 개별 주소, 위치, 이전 KNX 일련 번호 및 새 KNX 일련 번호.
5. 미리 보기를 검토하여 올바른 디바이스가 업데이트되는지 확인할 수 있습니다.
6. 가져오기(Import) 버튼을 클릭하여 변경 사항을 적용합니다.
7. 확인 대화창에 업데이트된 장치 수가 표시됩니다.
8. 가져오기 작업은 로그(Log) 탭에 기록됩니다.

로그 보기

• 로그(Log) 탭으로 전환하면 대량 링커로 수행한 모든 작업의 시간순 요약을 확인할 수 있습니다.
• 로그에는 다음이 포함됩니다:
  • 그룹 주소와 그룹 객체 연결 작업
  • 그룹 객체와 그룹 객체 연결 작업
  • 일련 번호 가져오기 작업
• 각 로그 항목에는 타임스탬프와 작업의 세부 정보가 표시됩니다.
• 필요한 경우 모두 지우기(Clear All) 버튼을 사용하여 로그를 지웁니다.

모범 사례

• 연결 전략 계획하기: 벌크 링커를 사용하기 전에 그룹 객체와 그룹 주소를 논리적인 순서로 정리하여 색인 기반 페어링을 활용하십시오.
• 미리 보기(preview)를 사용하기: 링크 버튼을 클릭하기 전에 항상 미리 보기를 검토하여 올바른 페어링이 생성되는지 확인하십시오.
• 일련번호 백업하기: 특히 장치를 변경하거나 장치를 교체하기 전에 정기적으로 장치 일련번호를 백업으로 내보내십시오.
• 로그를 검토하기: 로그 탭을 주기적으로 확인하여 모든 연결 작업이 성공했는지 확인하고 구성 변경 기록을 유지하세요.
• 채널별로 정리하기: 여러 채널이 있는 장치로 작업할 때는 전체 채널을 삭제하여 링크의 논리적 그룹을 유지하는 것이 좋습니다.
