KNX 프로젝트를 커미셔닝 중인 PC에서 KNX 장치로 전송하려면, TS 사용자가 다운로드 작업을 진행해야 합니다. 이 단계는 버스 인터페이스 설정을 수행한 후에만 실행할 수 있습니다.
다운로드
이 작업을 수행하기 위해, ETS는 설치 관리자의 필요 사항과 장치의 구성 상태에 따라 다양한 다운로드 버전을 제공합니다. ETS는 KNX 장치의 다운로드 항목들을 다음과 같이 구분합니다:
- 개별 주소(individual address)
- 응용 프로그램
- 그룹 주소(더 정확하게는 그룹 주소, 그리고 그룹 객체와 테이블 간의 링크)
- 매개변수
다운로드 플래그(Download Flags)
ETS는 여러 플래그(예: 토폴로지, 건물 또는 장치 패널)를 기준으로 다운로드가 완료되었는지 또는 일부 부분만 다운로드해야 하는지 여부를 결정합니다. 플래그는 일반적으로 '다운로드 상태(Download Status)'라고 하는 목록 보기(List view) 메뉴에 표시됩니다.플래그에는 다음과 같은 의미가 있습니다:
아이콘
| 초기 상태(이전에 다운로드된 적이 없음), 혹은 다운로드된 적은 있지만 해당 속성이 변경된 경우(다시 다운로드해야할 수 있음) | |
| 다운로드 완료 |
플래그/즐겨찾기
| Adr | 로딩된 개별 주소(Indivisual Address) | |
| Prg | 로딩된 응용 프로그램(Application Program) | |
| Par | 로딩된 매개변수(Parameters) | |
| Grp | 로딩된 그룹 주소 및 그룹 객체 간의 링크 (Group Address) | |
| Cfg | 로딩된 매체별 설정(PL 및 RF 매체에서만 사용되며, 개별 주소를 다운로드할 때 설정됨) |
다운로드 버전

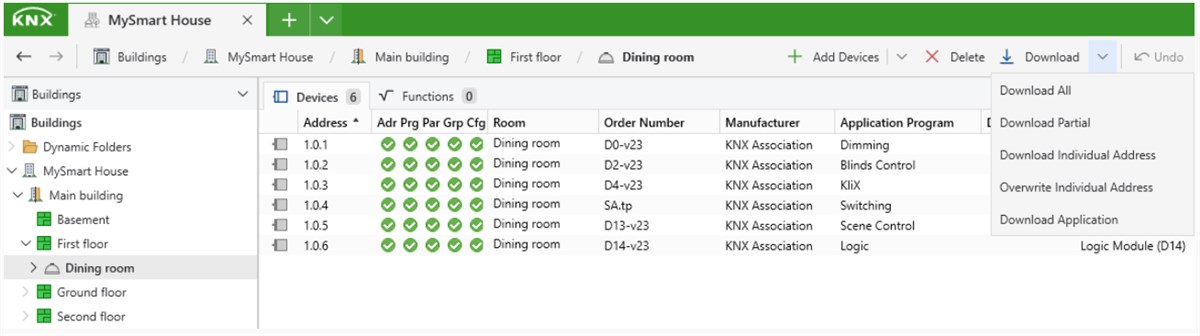

다운로드할 항목을 선택한 후 다운로드(Download) 를 눌러 진행합니다.
- 메뉴 바의 커미셔닝(Commissioning) 메뉴을 눌러 다운로드 진행 가능
- 마우스 오른쪽을 눌러 다운로드 진행 가능
다음과 같은 옵션을 사용할 수 있습니다:
| 버튼 | 코멘트 | 관련 플래그 |
| 모두 다운로드(Download All) | ETS의 모든 프로젝트 데이터가 해당 기기에 다운로드됩니다.
|
Adr, Prg, Par, Grp |
| 일부 다운로드(Download Partial) |
ETS 내에서 변경된 부분, 혹은 이전에 다운로드하지 않은 항목만 다운로드합니다. ETS는 다음과 같은 두 항목을 구분합니다:
|
Par, Grp |
| 개별주소 다운로드(Download individual Address) |
개별 주소를 KNX 장치에 할당합니다. 개별주소 다운로드(Download Individual Address)를 참조하십시오. |
Adr |
| 개별주소 덮어쓰기(Overwrite Individual Address) |
인식된 주소로 덮어쓰기하는 작업을 통해, 개별 주소를 KNX 장치에 할당합니다. 이 기능은 장치의 다운로드 버튼을 물리적으로 누를 필요가 없습니다. 이 옵션은 단일 장치를 선택한 경우에만 사용할 수 있습니다.
|
Adr |
| 응용 프로그램 다운로드(Download Application) | 응용 프로그램을 장치에 다운로드합니다. | Prg |
KNX 장치 동작에 따라 장치의 매개 변수를 변경하면, 그룹 객체를 숨기거나 추가 객체를 표시할 수 있습니다. 예를 들어 매개 변수화를 통해 제품의 기능을 변경할 수 있는 등의 작업을 할 수 있는 일반적인 기능입니다. 그룹 주소로 연결된 그룹 객체 중 일부가 더 이상 표시되지 않지만(이전 링크가 유효하지 않게 됨), 이전 그룹 주소는 (이전 다운로드 중에 설정해 놓았던 대로) KNX 장치에서 여전히 유효한 상태이기에, 애플리케이션을 다시 다운로드하여 수정해야 합니다.
개별주소 다운로드(Download individual Address)
관련 장치가 KNX 일련 번호 기능을 지원하는 경우, 장치의 다운로드 버튼을 물리적으로 누르지 않아도 개별 주소를 다운로드할 수 있습니다.

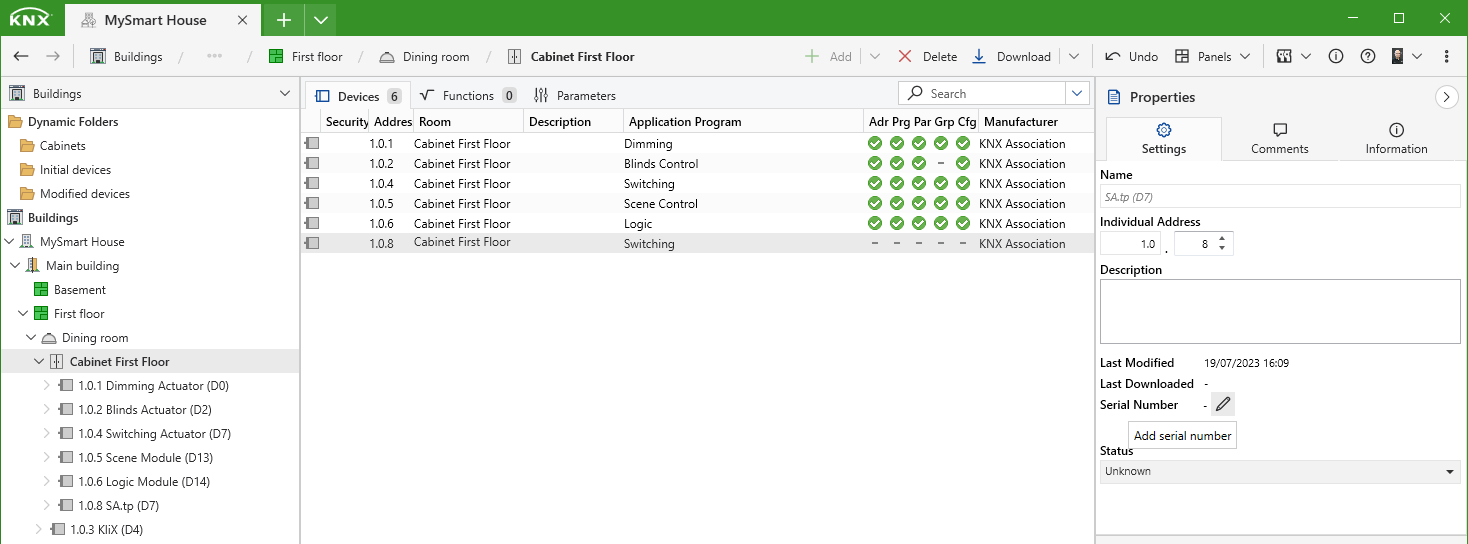

KNX 일련 번호를 추가하려면 장치를 선택하고 마우스 커서를 '일련 번호(Serial Number)' 필드 옆으로 이동합니다. 그런 다음 '연필(pencil)' 아이콘을 클릭하여 장치의 KNX 일련 번호를 입력하십시오.

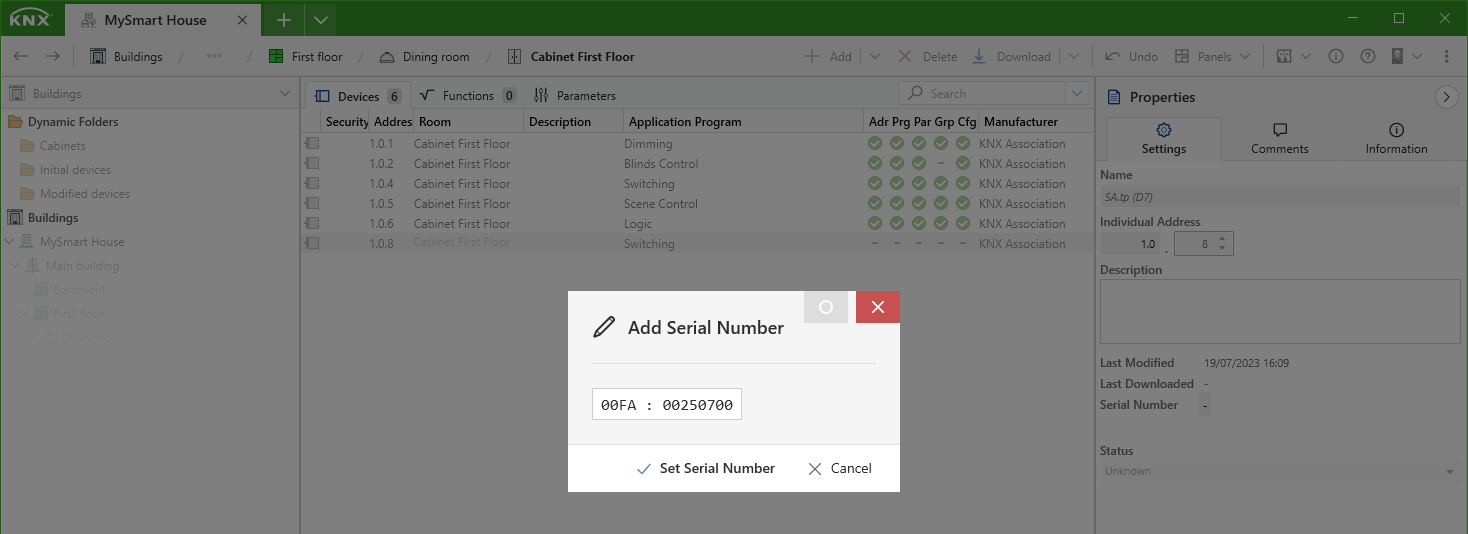

그런 다음 장치의 KNX 일련 번호(보통 장치 위에 스티커로 부착됨) 를 추가하고, '일련번호 설정(Set Serial Number)' 버튼을 눌러 저장합니다.

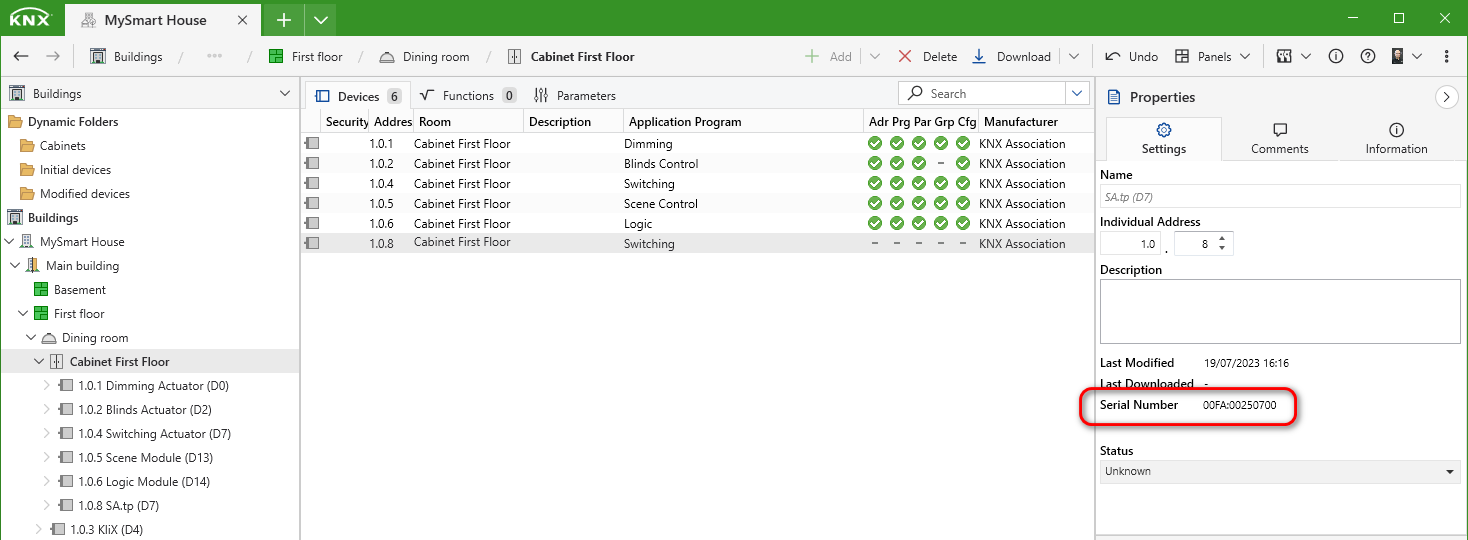

KNX 일련 번호가 추가되면, 사이드바에 표시됩니다.

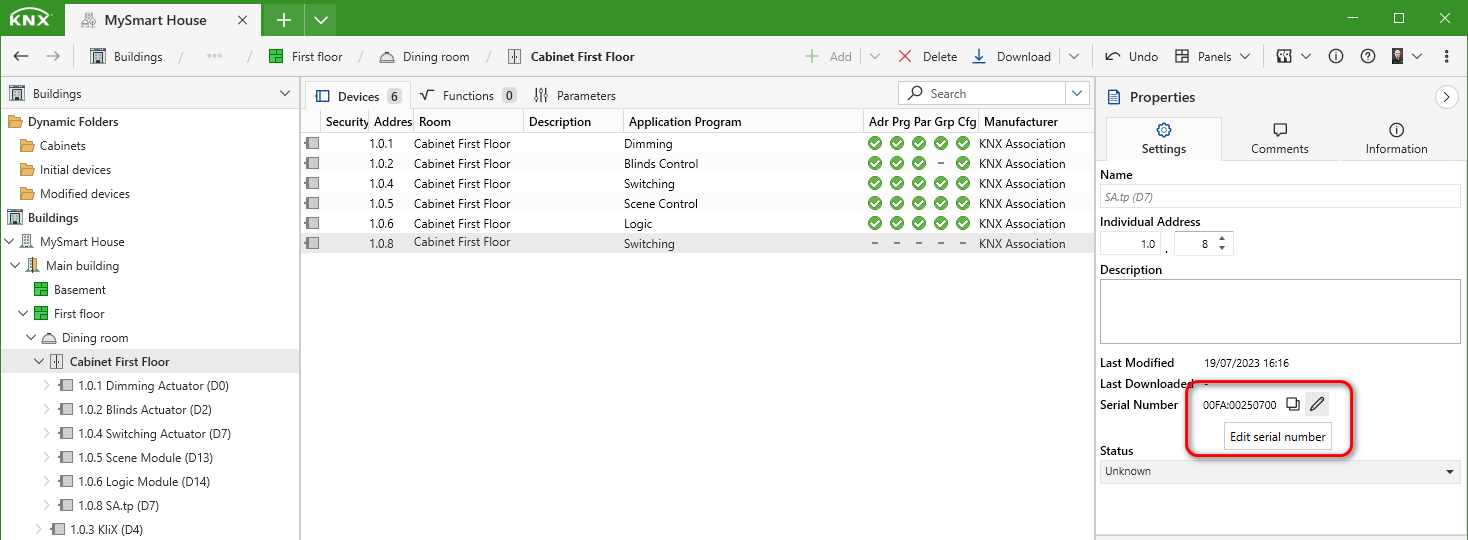

수정하거나 지우려면, 마우스 커서를 다시 '연필(pencil)' 아이콘 위로 이동시키십시오.

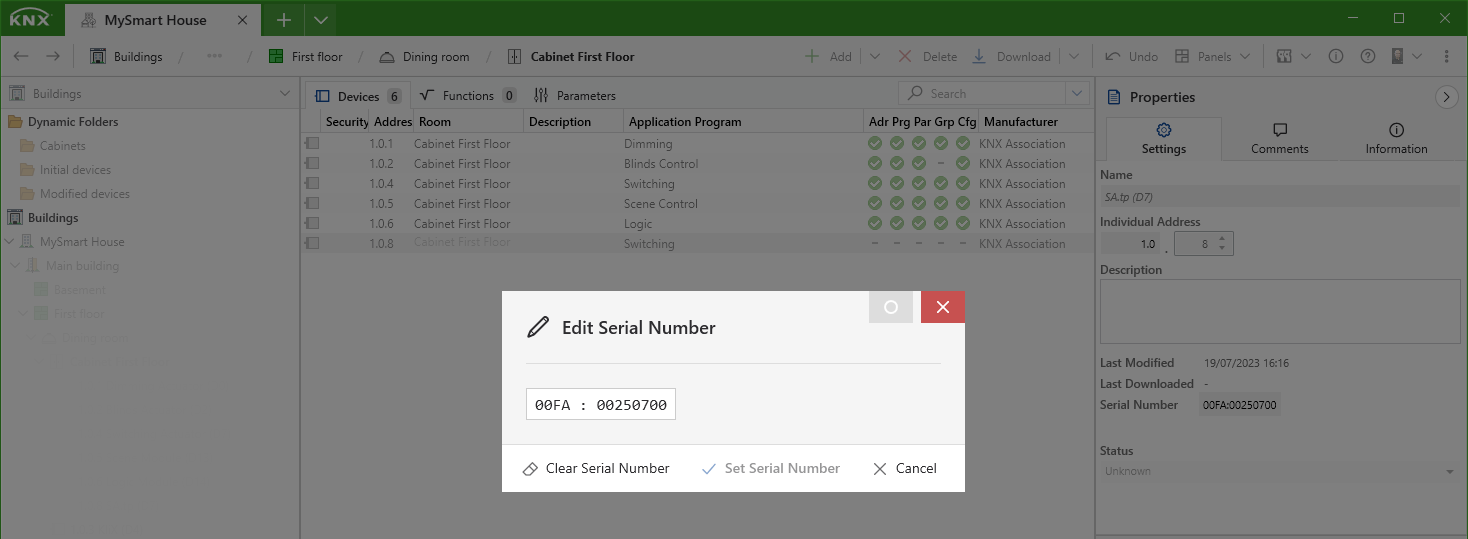

해당 아이콘을 클릭하면 '일련번호 편집(Edit Serial Number)' 대화창이 열립니다.
이 대화창에서는 다음과 같은 작업을 수행할 수 있습니다:
- 이미 추가된 KNX 일련 번호를 지우기
- 신규 KNX 일련 번호를 설정하기
- 액션을 취소하기
KNX 일련 번호 기능을 지원하지 않는 장치의 경우, '보류 중인 작업(Pending Operations)' 사이드바 메뉴에서 장치의 다운로드 버튼을 물리적으로 누르라는 메시지가 표시됩니다.
다운로드 과정 표시(Display of download process)

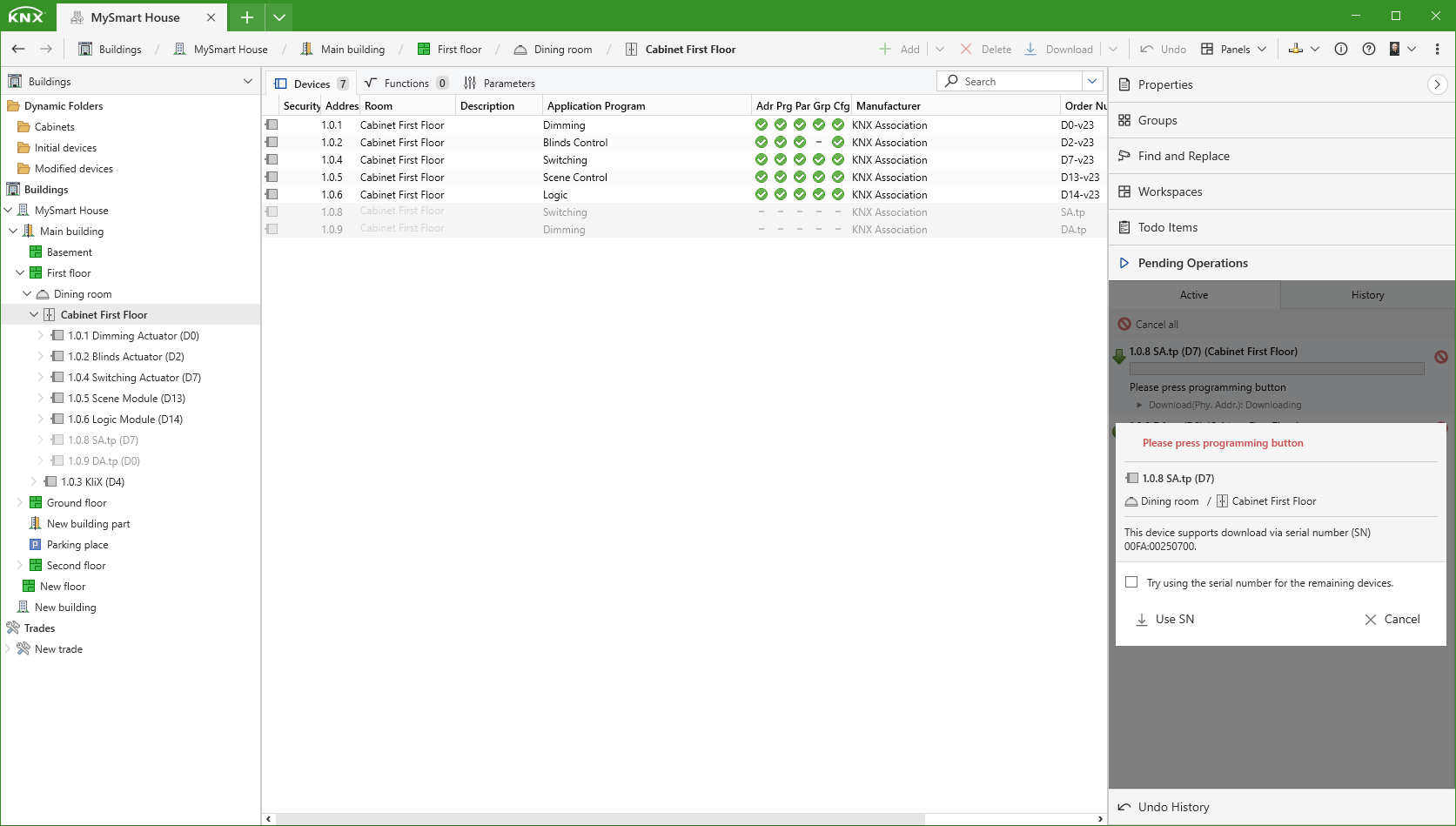

다운로드 과정이 시작되면, 보류 중인 작업 컨테이너(Pending Operations container) 메뉴가 사이드바(Sidebar) 메뉴에서 자동으로 활성화됩니다. KNX 버스 트래픽을 확인하여, 다운로드 과정을 각 모니터(Monitors) 메뉴에서 감시할 수 있습니다.
KNX 일련번호 기능을 지원하는 여러 장치를 다운로드할 때 '나머지 장치에 대한 일련 번호 사용 시도(Try using the serial number for the remaining devices)' 옵션을 선택하면, 장치의 프로그래밍 버튼을 누를 필요가 없습니다.
다운로드 동작(Download behavior)
ETS의 다운로드 과정은 백그라운드에서 작동합니다. 다음 사항에 유의하십시오:
- 다운로드하는 동안 ETS에서 작업을 계속할 수 있습니다.
- 다운로드 중인 장치는, ETS 사용자가 진행하는 변경 작업으로부터 보호됩니다 이 장치는 다운로드 과정 중에는 매개 변수를 수정하는 등의 방법으로 편집할 수 없습니다.
다음 항목에 대한 상세 내용을 참조할 수 있습니다:
- 다운로드 플래그(Download flags) 의 변경 및 재설정 과정
- 다운로드 순서
- 로컬 장치 다운로드
위에 항목에 대한 자세한 내용은 다운로드 기능(Download functions)에서 확인할 수 있습니다.
