“개별 주소(Individual Addresses)...” 진단 기능을 통해 다음과 같은 작업을 진행할 수 있습니다:
- 프로그래밍 모드로 설정되어 있는 장치를 찾기
- 특정 개별 주소가 있는지 여부를 확인하여, 해당 장치를 찾기
- ETS 프로젝트의 개별 주소가 버스 장치에 로딩된 주소와 일치하는지 확인하기
이 기능은 메뉴 바를 통해 호출할 수 있습니다:
- '패널(Panels)' > '진단(Diagnostics)' > '버스 모니터링(Bus Monitoring)' or '그룹 모니터링(Group Monitoring)'
- '진단(Diagnostics)' > 버스 모니터링(Bus Monitoring) 혹은 그룹 모니터링(Group Monitoring)
- '진단(Diagnostics)' > 개별 주소(Individual Addresses)
운영은 세 가지 주요 섹션으로 나뉩니다:
- 프로그래밍 모드(Programming Mode)
- 개별 주소 체크하기
- 라인 스캔하기

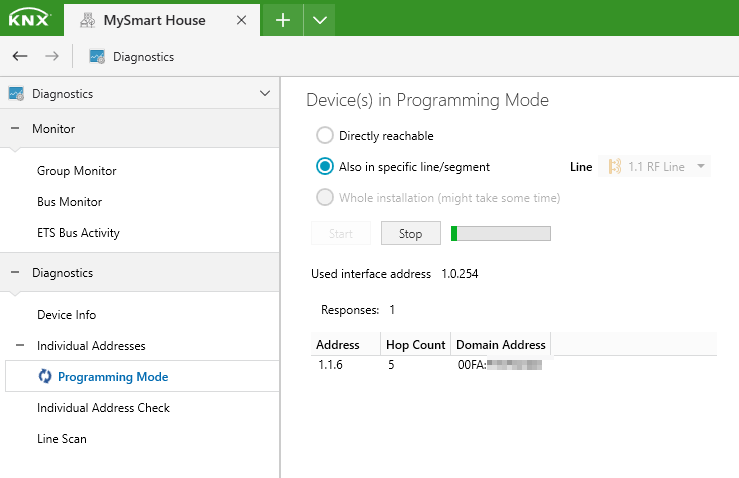

프로그래밍 모드(Programming Mode)
- 장치 한 개 혹은 여러 개의 장치의 프로그래밍 버튼을 누르면(= Programming LED 램프가 켜짐), 프로그래밍 모드인 장치들의 모든 개별 주소 리스트가 나열됩니다.
만일 개별 주소가 동일한 장치들이 여러 개 있을 경우, 그 수량이 '응답(Responses)' 필드에 표시됩니다. 예를 들어 5는 프로그래밍 모드인 장치가 5개 있다는 것을 의미합니다. - ETS는 시작 버튼이 활성화되어 있는 한 프로그래밍 모드에 있는 장치가 있는지 여부를 지속적으로 확인합니다.
- 시작(Start)/중지(Stop) 버튼을 눌러 스캔을 시작하거나 중지할 수 있습니다.
- 패널이 닫히거나 다운로드 작업이 시작될 때 검색 작업이 자동으로 중지됩니다.
- 혹은 다음과 같이 검색 작업을 수행할 수 있습니다:
- 결과 범위를 좁히고 대기 시간을 줄이기 위해 특정 라인 또는 특정 세그먼트를 대상으로 하기
- 전체 프로젝트를 대상으로 하기 (완료할 때까지 상당한 시간이 소요될 수 있음)
- 검색에 사용된 인터페이스의 주소도 '사용된 인터페이스 주소(Used interface address)' 옆에 표시됩니다.
참고:
KNX TP S-Mode 장치의 경우: 버스에서 더 많은 장치를 프로그래밍 모드에 두지 않도록 하기 위해선, 해당 장치의 프로그래밍 모드(= 프로그래밍 LED가 꺼짐) 를 꺼야하는 것을 잊지 마십시오.
KNX RF S-Mode 장치의 경우: RF 장치의 프로그래밍 모드를 수동으로 끄지 않으면 4분 후에 RF 장치가 자동으로 끕니다.
개별 주소 체크하기
개별 주소(individual addess)

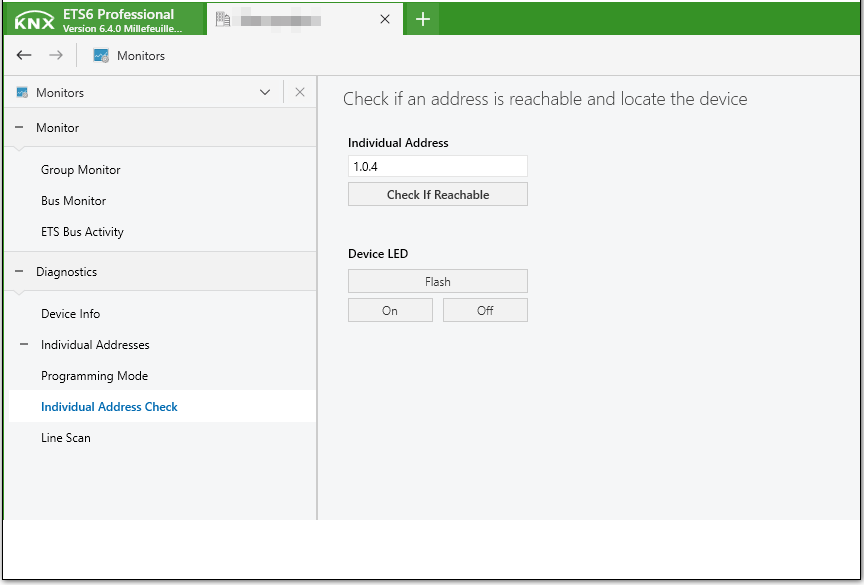

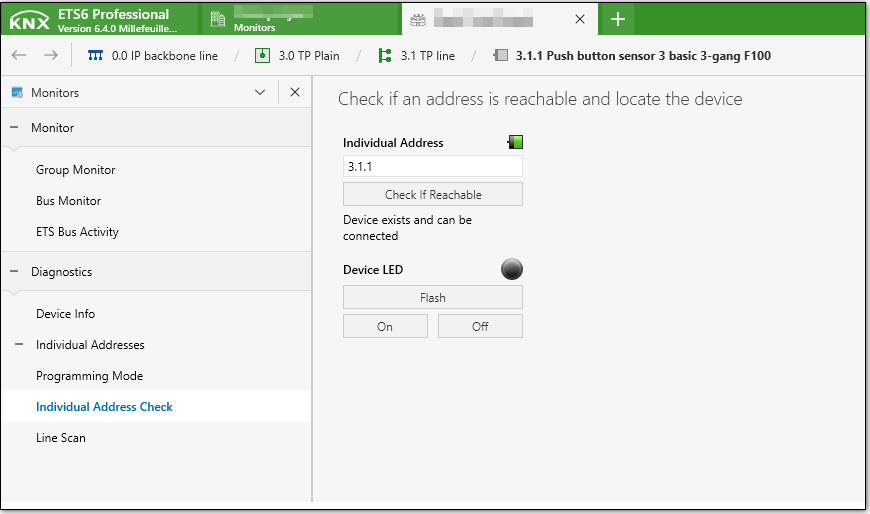

이 기능은 지정된 개별 주소를 가진 장치가 설치물에 있는지 확인하고 응답해줍니다. 개별 주소를 입력하고 '연결 여부 확인(Check If Reachable)' 버튼을 클릭합니다. ETS가 잠시 후 결과를 표시해 줍니다.
| 아이콘(Icon) | 상세정보 |
|---|---|
| 장치가 존재함 | |
| 장치가 존재하지 않음 |
장치 LED
설치물에서 장치를 찾을 수 있는 또 다른 방법은 '점멸/On/Off(Flash, On or Off)' 버튼을 사용하는 것입니다.
- 점멸(Flash): 지정된 개별 주소를 가진 장치의 프로그래밍 LED 램프가 켜졌다 꺼집니다.
- On: 지정된 개별 주소를 가진 장치의 프로그래밍 LED 램프가 켜집니다.
- Off: 지정된 개별 주소를 가진 장치의 프로그래밍 LED 램프가 꺼집니다.
라인 스캔하기
스캔(Scan)

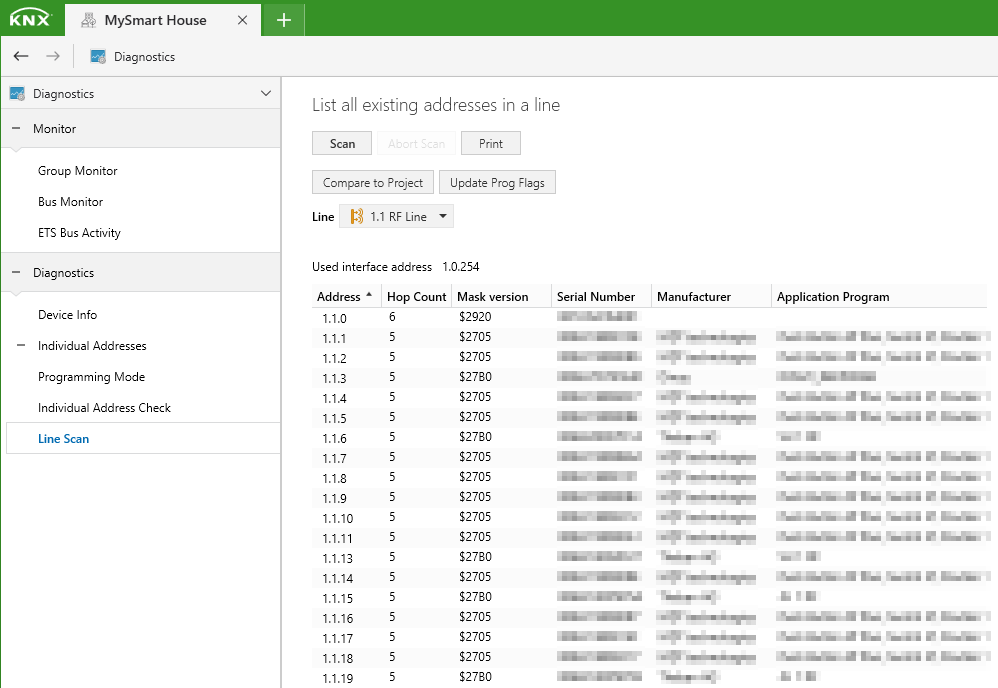

라인 스캔(Line Scan) 버튼은 라인에 이미 할당된 개별 주소를 표시합니다.
라인에서 이미 할당된 개별 주소를 확인하려면, 스캔하려는 'Line(라인)'을 선택한 후에 라인 스캔 버튼을 누르면 됩니다.
해당 라인에 물리적으로 배치된 개별 주소, 그리고 해당 장치의 마스크 버전이 표시됩니다.
이 작업은 시간이 걸릴 수 있으므로, 찾고 있던 정보가 있었을 경우 '검색 중단(Abort Scan)' 버튼을 눌러 검색을 중단할 수 있습니다.
스캔 모드는 이제 매체 유형 및, 인터페이스에서 선택한 대상 라인/세그먼트까지의 경로에서 파생됩니다. 다음 중 하나가 해당될 경우 기본적으로 '고속(Fast)' 상태입니다:
- 대상 매체 유형이 RF 또는 PL일 경우
- 대상 매체 유형이 IP이며, 라우팅 인터페이스를 사용할 수 있거나 라우팅 인터페이스로 선택된 경우
- 대상 매체 유형은 TP이고, 인터페이스는 TP(USB 또는 IP-터널링) 이며, 인터페이스는 동일한 라인/세그먼트에 있는 경우
프로젝트와 비교하기(Compare to Project)

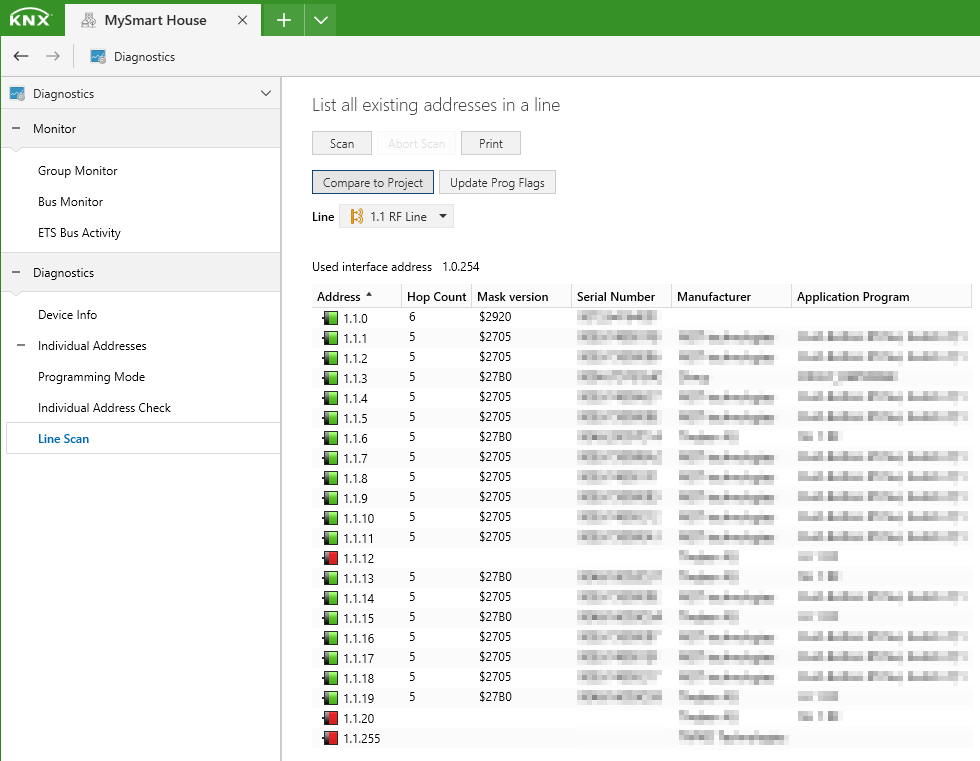

라인 스캔이 완료되면 '프로젝트와 비교하기(Compare to Project)' 버튼을 사용할 수 있습니다. 버튼을 누르면 스캔 결과와 ETS 프로젝트를 서로 비교해줍니다.
| 아이콘(Icon) | 상세정보 |
|---|---|
| ETS 프로젝트 및 실제 라인에서 장치가 모두 확인됩니다. | |
| 장치가 ETS 프로젝트에서는 발견되었지만 실제 라인에서는 발견되지 않았습니다(응답 없음). | |
| 장치가 실제 라인에서는 발견되지만 ETS 프로젝트에서는 구성되지 않았습니다. | |
| 장치가 발견되었지만, 알 수 없는 키가 있는 보안 장치일 수 있습니다. |
프로그래밍 플래그 업데이트하기(Update Prog Flags)
라인 스캔이 완료되면 '프로그래밍 플래그 업데이트하기(Update Prog Flags)' 버튼을 사용할 수 있습니다. 스캔 결과가 양성(positive) 으로 표시된 현재 ETS 프로젝트의 모든 장치(녹색 아이콘으로 표시된 장치들) 에 'Adr' 플래그(= 개별 주소 프로그래밍) 를 설정합니다.
3가지 스캔 기능, 즉 '프로그래밍 모드(Programming Mode)', '개별 주소 확인(Individual Address Check)' 및 '라인 스캔(Line Scan)'을 동시에 실행할 수 없습니다. 이 기능들 중 하나가 시작되면, 활성화된 기능이 완료되거나 중지되기 전까지는 나머지 두 기능은 일시적으로 중단됩니다.
