이 장치 정보(Device Info) 기능은 주로 다음 사항을 확인하는 데 사용됩니다:
- 올바른 응용 프로그램이 버스 장치에 다운로드됨, 혹은
- 적절한 응용 프로그램 모듈이 장착됨
ETS는 장치 메모리의 일부를 읽기 위해 버스 연결을 자동으로 활성화합니다. 데이터가 분석되고 결과가 표시됩니다.
장치 정보(Device info) 작업은 다음과 같은 작업을 통해 호출할 수 있습니다:

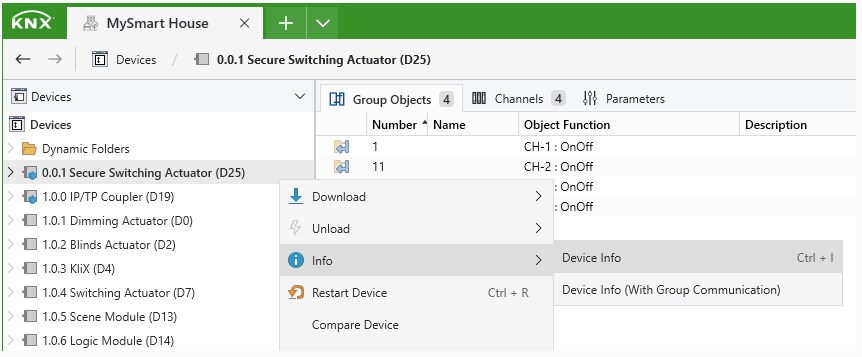

- 장치에서 마우스 오른쪽 버튼을 눌러 '정보(Info) > 장치 정보(Device Info), 혹은 그룹 통신을 통한 장치 정보(Device Info With Group Communication)' 사용
- 컨텍스트 툴바의 '정보(Info) > 장치 정보(Device Info), 혹은 그룹 통신을 통한 장치 정보(Device Info With Group Communication)'
- 메뉴 바의 '진단 > 장치 정보(Diagnostics > Device Info)'
장치의 모든 그룹 객체에 할당된 그룹 주소를 읽으려면, "그룹 통신 포함(... with Group Communication)" 옵션을 선택하여 결과에 이 정보도 포함시킬 수 있습니다. 구체적으로 장치 정보에는 '장치 정보(Device Info)'와 '그룹 통신을 포함한 장치 정보(Device info (with group communication))'의 두 가지 실행 유형이 있습니다. 후자 옵션을 선택하면, 그룹 개체에 할당된 그룹 주소도 읽을 수 있습니다.
결과 표시(Result display)

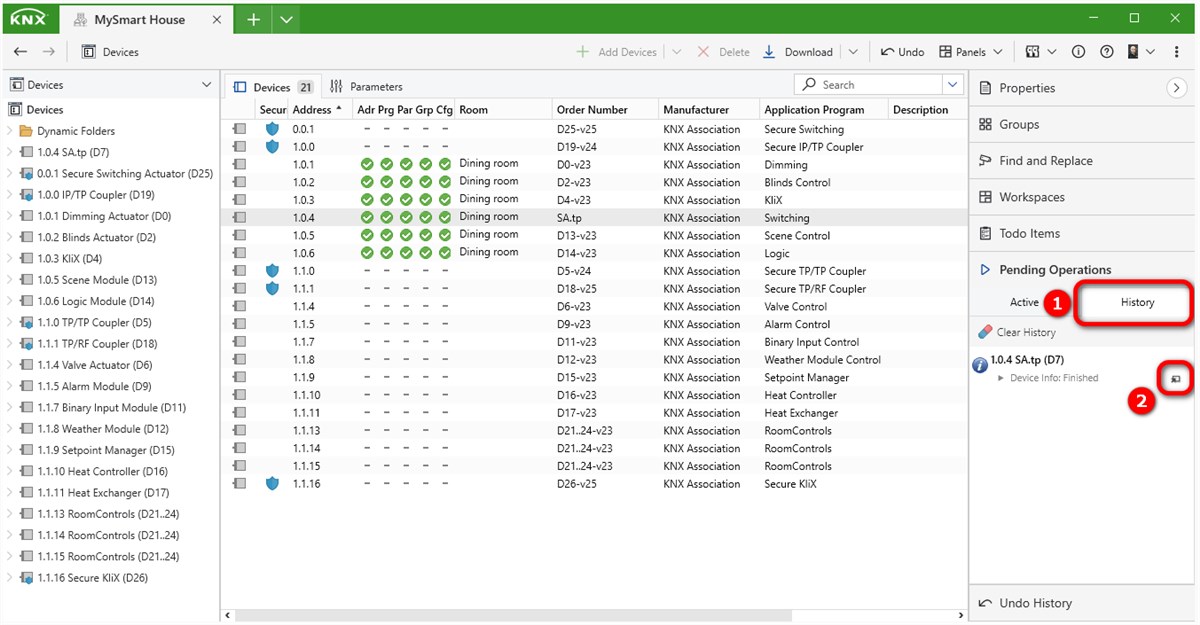

장치 정보(Device Info)가 활성화되면 사이드바의 '보류 중인 작업(Pending Operations)'가 열리고, 작업(예: '장치 정보: 완료(Device Info: Finished)') 이 표시됩니다. ' 작업 내역(History)' 탭 클릭 후, 아이콘을 클릭하면 장치 정보(Device Info) 결과가 표시됩니다. 클릭하면 새 팝업 창이 열립니다.
메뉴 바
| 메뉴 항목 | 상세정보 |
| 저장(Save) | 결과물을 HTML 파일 형식으로 저장할 수 있습니다. |
| 인쇄(Print) | 결과물을 인쇄할 수 있습니다. |
| 닫기(Close) | 결과물 창을 닫습니다. |

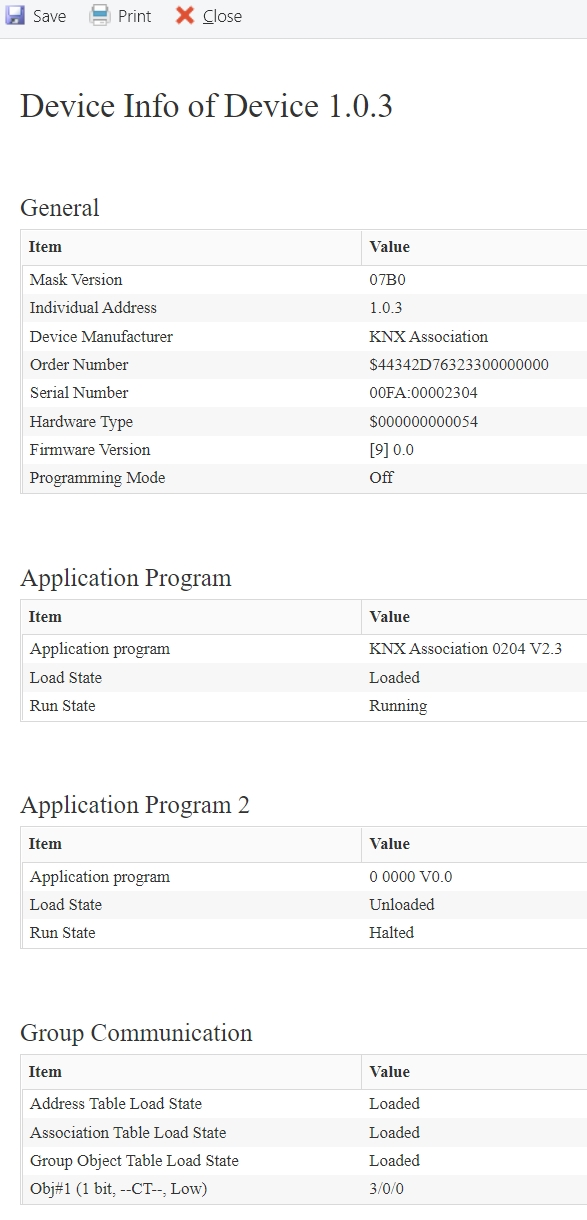

콘텐츠
장치 정보는 정형화(formatted) 형식 및 비정형화(unformatted) 형식으로 표시됩니다. 즉 한 번은 숫자 값으로, 한 번은 숫자 값의 해석으로 표시됩니다. 결과를 해석하는 방법에 대한 자세한 내용은 KNX 사양(KNX Specifications) 에 포함되어 있습니다. 장치의 마스크 버전에 따라, 항목이 더 많거나 적을 수 있습니다. 아래에는 일반적인 의미만 기재하였습니다:
| 요소 (일반적 의미) | 상세정보 |
| 마스크 버전(Mask version) | 버스 장치의 현재 마스크 버전 |
| 개별 주소(individual addess) | 버스 장치의 개별 주소 |
| 장치 제조업체 | 버스 장치의 제조업체 이름 |
| 주문 번호(Order number) | 주문 번호: 제조업체가 읽기/해독 가능한 형식으로 제공하는 경우 (그 외 경우 16진법) |
| 일련 번호 | 고유한 장치 하드웨어 ID |
| 펌웨어 버전 | 장치의 펌웨어 버전 |
| 버스 전압(Bus Voltage) | 장치를 통해 측정한 버스 전압 |
| 프로그래밍 모드(Programming Mode) | 프로그래밍 LED의 상태 |
| 실행 에러(Run error) | 프로그램 실행 동안 장치에 오류 발생 (오류가 없을 경우 → 정상) |
| 하드웨어 PEI 유형(Hardware PEI type) | 하드웨어의 어댑터 타입 |
| 요소 (응용 프로그램) | 상세정보 |
| 응용 프로그램 | 응용 프로그램의 이름 + 버전 |
| 상태 불러오기(Load state) | 장치의 로딩 과정 상태 |
| 실행 상태(Run state) | 응용 프로그램의 상태(예: 중지, 실행, 일시 중지) |
| 소프트웨어 PEI 타입(Software PEI type) | 구성된 어댑터 타입을 지정 (PEI 타입이 01이면, 잘못된 어댑터 타입임) |
| 요소 (그룹 통신) | 상세정보 |
|
테이블의 로딩 상태를 텍스트/값으로 표시 (그룹 주소/그룹 객체가 이미 만들어져 있어 장치에서 사용 가능한 경우) |
| 그룹 객체(Group Objects) |
객체 번호; (객체 크기/플래그/우선순위)
|
커플러의 경우, '최대 라우팅 APDU의 길이(max. routing APDU length)', 현재 라우팅의 구성(예: 메인 라인 --> 하위 라인), 보안 설정(설정된 경우) 등과 같은 커플러 유형과 해당 기능에 대한 정보가 여기에 표시됩니다.
일부 장치의 경우, 그룹 주소 및 그룹 객체가 있는지 여부와 관계없이 그룹 통신을 일체 읽을 수가 없습니다. 이 경우 그룹 통신(그룹 객체) 에 대한 정보가 "구현되지 않음(not implemented)"으로 표시됩니다.
다른 특성과 기능을 가진 장치들은 이른바 마스크 버전(mask version) 을 통해 KNX에서 식별될 수 있기에, 모든 KNX 장치들이 정의된 식별자를 가지고 있는 셈입니다. ETS의 장치 정보(Device Info) 기능을 사용할 때, 알 수 없는 마스크 버전(예: 개발 중인 새 장치의 버전 등)은 표시되지 않습니다.
