그룹 진단(Groups Diagnostics)

그룹 진단 마법사를 사용하면, 기능 단계(예: 그룹 주소 단계 등)에서 발생할 수 있는 설치 오류를 확인할 수 있습니다.

이 그룹 진단은 버스가 온라인으로 연결되어 있어야 실행할 수 있습니다.

그룹 진단은 프로젝트 메뉴 모음 '진단(Diagnostics)' > 그룹 진단(Groups Diagnostics)을 통해 호출할 수 있습니다.

그룹 진단(Group Diagnostics) 의 점검 4가지 단계는 다음과 같습니다:

• 그룹 주소 선택하기(Select Group Addresses)
• 장치 확인하기(Check Devices)
• 보내기/받기 (Send/Receive)
• 버스 트래픽 분석(Bus Traffic Analysis)

진단 마법사를 호출하기 전에, 온라인 진단(online diagnostics) 을 실행할 수 있도록 다음 요소 중 하나 이상을 선택해야 합니다:

• 그룹 주소(Group addresses) (그 외 상위 레벨의 영역도 포함)
• 그룹 객체(Group objects)
• 장치

진단 마법사에서는 한 번에 하나의 그룹 주소만 자체적으로 확인할 수 있습니다. 확인할 그룹 주소를 하나 선택한 후 진행하십시오. 확인 완료한 후, 진단 마법사에서 뒤로가기를 해서 다음 그룹 주소를 선택할 페이지로 이동할 수 있습니다

그룹 주소 선택하기(Select Group Addresses)

장치 확인하기(Check Devices)

"모든 장치 점검하기(Check All Devices) (1)" 버튼을 눌러 나열된 장치들이 모두 올바르게 프로그래밍 되었는지 확인할 수 있습니다. 이 버튼을 클릭하면 검사를 중단할 수 없습니다. 설치에서 장치를 찾으려면 목록에서 장치를 선택하고, 옆에 있는 관련 LED 아이콘 (3) 을 클릭하십시오.

결과

검사 결과는 상태(status) 열 (2) 에 다른 색상의 아이콘으로 표시됩니다:

오류 텍스트에는 일치하지 않는 것으로 확인된 사항, 그리고 사용자가 취할 수 있는 조치 등이 모두 포함됩니다. '장치 점검하기(Check devices)' 단계에 대한 자세한 설명은 그룹 진단(상세) (Groups Diagnostics (detailed))에서 확인할 수 있습니다.

보내기/받기 (Send/Receive)

이 기능을 통해 데이터 포인트 타입 뿐만 아니라 유용한 데이터의 값을 설정한 후 '쓰기(Write)' (3) 버튼을 눌러 버스로 전송할 수 있습니다. "읽기(Read)" 버튼 (2) 을 누르면 "수신된 값(Received Values)" 창에서 수신된 다른 상태값을 읽을 수 있습니다. '값 보내기/받기' 단계에 대한 자세한 설명은 그룹 진단(상세)에서 확인할 수 있습니다.

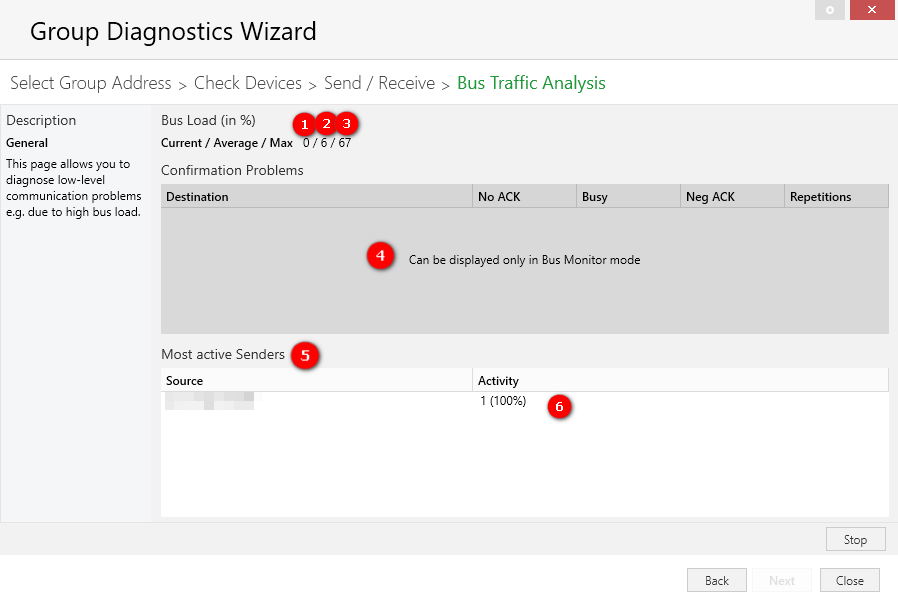

버스 트래픽 분석(Bus Traffic Analysis)

'추적 시작하기(Start Tracing)' 버튼을 클릭하면, 버스에서 전송된 텔레그램 수를 분석합니다. 버스의 부하 수치는 상대값(%) 으로 표시되며, 문제로 파악된 항목들을 나열해 줍니다.

• 현 상태 (Current) (1) = 현재 버스 부하(bus load) 의 퍼센트를 표시합니다.
• 평균값 (Average) (2) = 기록이 시작된 이후의 버스 부하의 평균값에 대해 알려줍니다.
• 최대값 (Max) (3) = 기록 중 최대 도달가능한 부하 수치를 나타냅니다.

일반적으로, 진단 마법사는 버스 모니터링 모드(bus monitoring mode) 로 전환됩니다. 만일 전환이 불가능한 경우(다른 연결이 열려 있거나, 혹은 버스 인터페이스가 버스 모니터링 모드를 지원하지 않는 문제 등), 일부 기능을 사용할 수 없다는 메시지가 표시됩니다 (4).

‘문제 확인(confirmation problems)’ 상태창에서는 아래와 같은 정보들을 확인할 수 있습니다:

• 어떤 그룹 주소가 최소 1개 이상의 수신지에서 응답이 오고 있지 않는지, 그리고 무응답 현상이 지속적으로 반복되고 있는지 여부
• 최소 1개 이상의 수신지로부터 음성 반응(negative acknowledged)이 오고 있는지 여부
• 하나 이상의 수신자가 그룹 주소 메시지에 대해 사용 중(Busy) 상태로 응답하는지 여부.

대화창 하단에는, 가장 활성화된 송신기(Most active Senders) (5) 는 버스 트래픽에 영향을 주는 장치를 알려줍니다.

주의(Caution): 버스 부하가 50%를 초과하면 KNX 설치 (6) 에서 통신 문제(산발적인 오작동 문제) 가 증대할 수 있습니다.

'버스 트래픽 분석하기(Bus Traffic Analysis)' 단계에 대한 자세한 설명은 그룹 진단(상세) (Groups Diagnostics (detailed))에서 확인할 수 있습니다.
