이 마법사는 필요한 모든 커미셔닝 단계가 성공적으로 완료되었는지 확인합니다. 프로젝트의 모든 장치, 특정 장치 또는 특정 그룹 주소에 연결된 모든 장치에 대해 이 검사를 수행할 수 있습니다. 이 기능은 그룹 진단(Groups Diagnostics) 마법사의 '장치 확인' 단계와 유사하지만, 다만 특정 그룹 주소에 연결된 장치뿐만 아니라 프로젝트의 모든 장치에서 작동합니다.

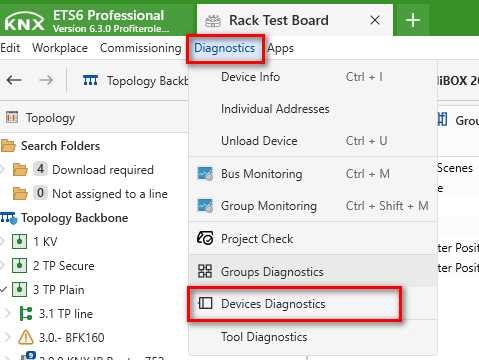

장치 진단 탭은 프로젝트 메뉴 표시줄의 '진단(Diagnostics)' > 장치 진단(Devices Diagnostics) 메뉴를 통해 호출할 수 있습니다.
다음 섹션에서는 두 가지 단계를 설명합니다:
- 기본 검사(Basic Checks)
- 확장 검사(Extended Checks)
기본 검사(Basic Checks)
해당 장치와 연결한 후 응용 프로그램을 올바르게 다운로드하면 아래와 같은 창이 화면에 나타납니다.

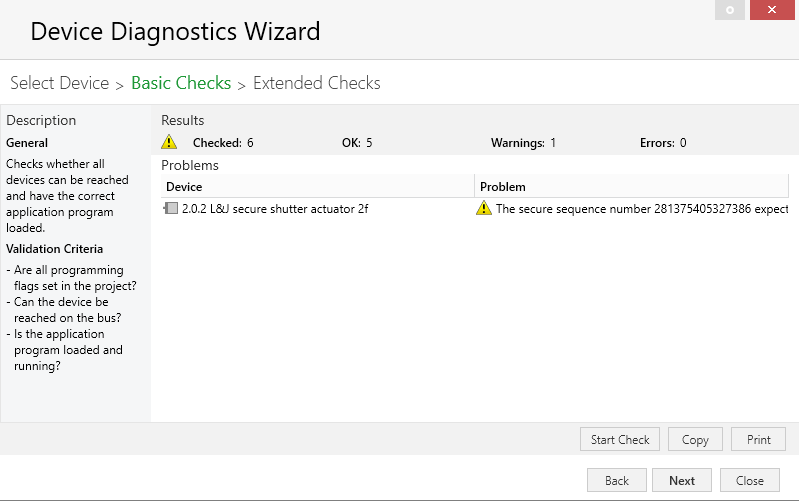

해당 장치에 연결할 수 없거나 응용 프로그램이 장치에 로딩되지 않는 경우는 아래와 같은 정보가 표시됩니다.
- 오류(Error) 발생 시: 빨간색 글머리 기호가 문제 사항과 같이 표시
- 경고(Warning) 발생 시: 노란색 삼각형 느낌표가 문제 사항과 같이 표시
- 문제가 없는 경우: '결과(Result)' 필드 뒤에 녹색 글머리 기호가 표시
기본 진단에 대한 자세한 내용은 여기에서 확인할 수 있습니다: 장치 진단(상세)
확장 검사(Extended Checks)

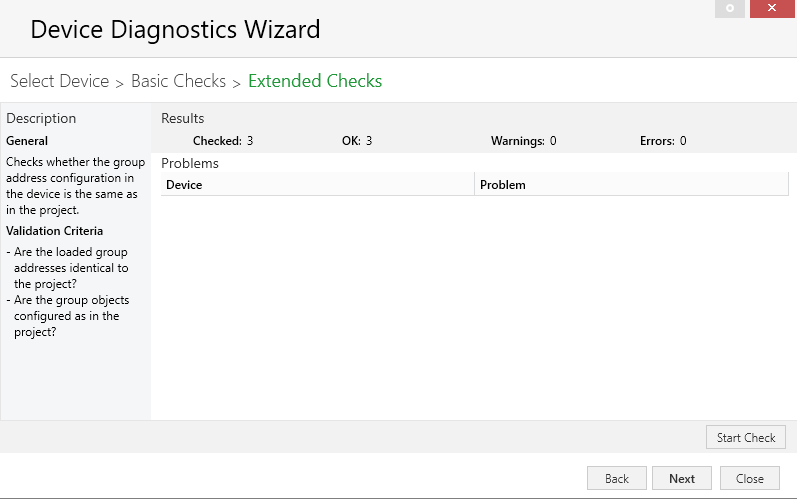

그 다음 진단 마법사 단계에서 '확장 검사(Extended Checks)'를 실행할 수 있습니다. 이 추가적인 검사 단계에서 장치에 구성된 그룹 주소가 프로젝트의 주소와 동일한지 여부 등을 확인할 수 있습니다.
기본 진단에 대한 자세한 내용은 여기에서 확인할 수 있습니다: 장치 진단(상세) - Devices Diagnostics (Detailed)
