프로젝트 마법사(project wizard) 는 프로젝트 생성 프로세스를 단계별로 안내해주기 때문에, 미리 구성된 프로젝트 템플릿 또는 사용자가 직접 생성한 프로젝트 템플릿을 사용하는 것처럼 용이하게 사용 가능합니다. 템플릿은 '구성(configuration)'과 유사한 개념으로, 층(floor) 과 방(room) 의 수와 이름, 그리고 각 요소의 설명(descriptions) 과 같은 전체 건축물 구조에 대한 요소를 모두 포함합니다. 또한 미리 정의된 그룹 주소가 생성되며, 이 그룹 주소들은 나중에 그룹 객체에 연결할 때 사용됩니다.
'프로젝트 마법사 시작하기(Start Project Wizard)' 버튼을 눌러 프로젝트 마법사의 3가지 단계를 시작할 수 있습니다.

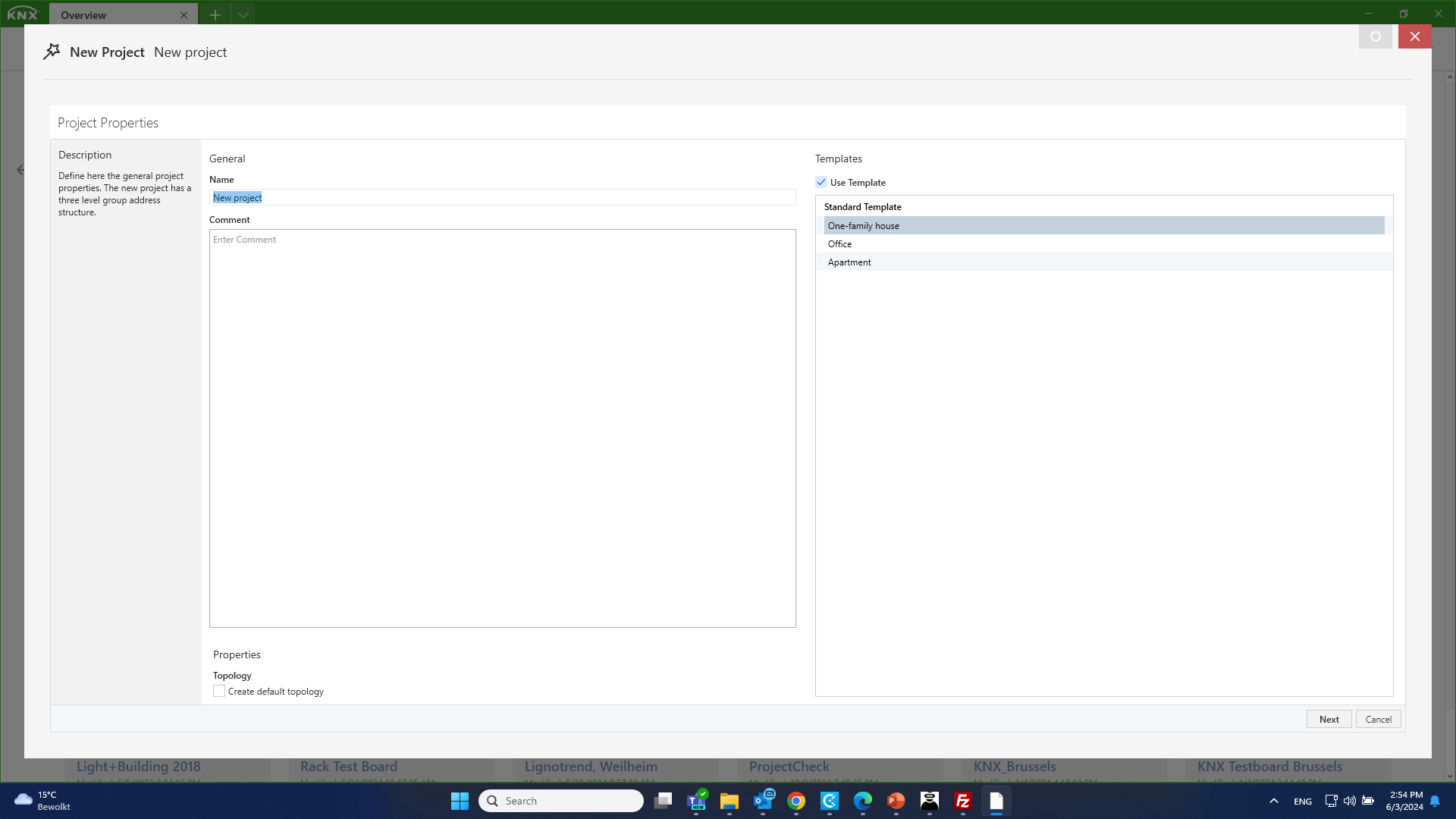

1단계: 프로젝트 속성(Project Properties)
세 가지 템플릿 유형에 모두 동일하게 적용됩니다.
개요
프로젝트 이름과 주석(선택사항) 을 입력합니다.
속성(Properties)
토폴로지 아래의 기본 토폴로지 생성 옵션을 선택하거나 선택 취소합니다.
템플릿 폴더(Template Folder)
A. 새 프로젝트(템플릿 없음) (New Project (without template))
신규 프로젝트를 처음부터 만듭니다. 저장했다가 나중에 C 지점에서 다시 사용할 수 있습니다. 다만 건물 이름만 미리 정의됩니다. 마법사에서 진행되는 각 단계를 통해 프로젝트에 필요한 항목을 추가할 수 있습니다.
B. 표준 템플릿(Standard Templates)
서로 다른 요소, 미리 정의된 기능, 그리고 기능 유형 등을 포함하는 사전 구성형 템플릿 세 가지 중에서 선택할 수 있습니다.
- 단독 주택: 3층 - 각각 8개/5개/3개 방이 있음
- 사무실: 2층 - 각각 10개 및 1개 방이 있음
- 아파트: 1층 - 7개 방이 있음
C. 사용자 정의 템플릿(User-defined Templates)
사용자가 이전에 만들고 저장한 프로젝트 템플릿을 여기서 다시 사용할 수 있습니다.

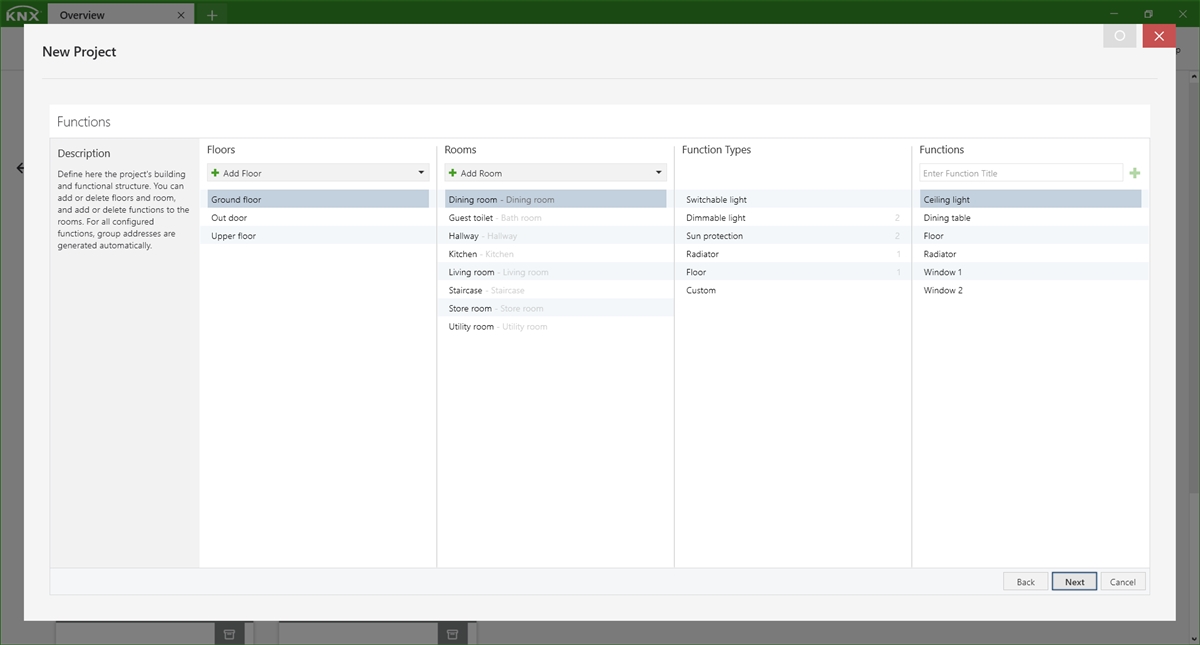

2단계: 기능(Functions)
KNX 설치의 건물 구조가 이 단계에서 구성됩니다. 1단계에서 선택한 템플릿에 따라 서로 다른 기능들을 사용할 수 있습니다. 템플릿 A를 선택한 경우, 모든 정의 요소들을 직접 입력해야 합니다. 만일 옵션 B 또는 C를 선택한 경우 다음과 같이 사용 가능합니다:
- 건물 이름이 미리 정의되지만 나중에 편집할 수 있습니다.
- 그리고 나중에 사용자가 이름을 바꾸거나 확장/삭제할 수 있는 사전 정의형 건물 요소 및 기능이 생성됩니다. 관련된 그룹 주소도 함께 생성됩니다(해당 시점에서는 표시되지 않음).
3단계: 요약(Summary)
건축물 구조 요약(Building Structure Summary)
이전 단계에서 지정한 설정을 봅니다.
그룹 주소(Group Address)
2개의 옵션을 다음과 같이 설정할 수 있습니다:
-
항상 중앙 그룹 주소 생성하기(Always create Central Group Addresses): 아래와 같은 경우에는, 사용 여부에 관계없이 중앙 그룹 주소(Central Group Address) 를 생성합니다.
- 해당 옵션이 선택된 경우
- 한 방에 두 개 이상의 기능이 적용된 경우
- 실간 그룹 주소의 수(Number of Group Addresses Between Rooms): 그룹 주소들 간에 간격을 두어, 현재 알 수 없는 함수를 나중에 삽입할 수 있습니다. 따라서 새 기능을 완전히 다른 범위의 그룹 주소에 사용할 필요가 없습니다.
템플릿(Template)
여기서 프로젝트를 나중에 재사용할 수 있도록, 사용자가 명명한 템플릿으로 저장할 수 있습니다.
'종료하기(Finish)' 버튼을 클릭하면, 마법사 프로그램이 프로젝트를 생성하기 시작하면서 생성 작업의 성공 여부를 알려줍니다. 이제 프로젝트가 (선택한 이름과 함께) 로컬 프로젝트 목록(local project list)에 나타납니다.
