컴퓨터와 KNX 설치 간의 연결을 구성하려면(예: 커미셔닝 PC에서 KNX 설치로 개별 주소 및/또는 응용 프로그램을 다운로드하거나 시각화 소프트웨어를 사용하는 경우 등), 버스 인터페이스 설정이 올바르게 설정되었는지 반드시 확인해야 합니다.
연결 관리자(connection manager,) 에 액세스하려면 기본 툴바(main toolbar) 에서 드롭다운 메뉴를 클릭합니다.

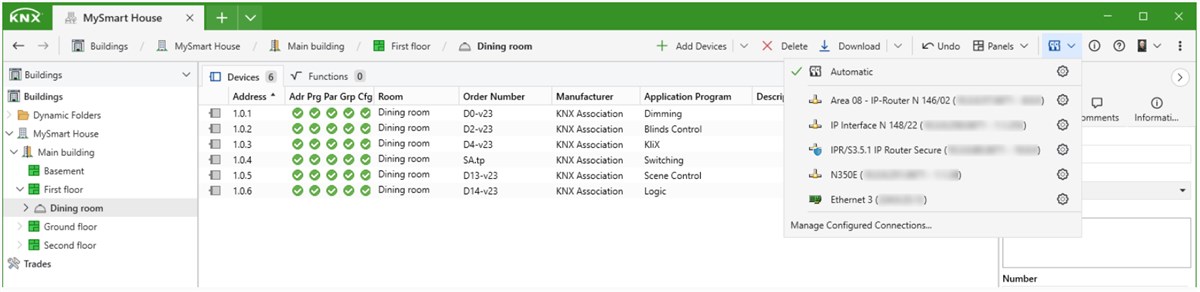

연결 관리자(connection manager) 를 호출하면 다음과 같이 표시됩니다:
- 상단: 자동(Automatic)(기본 옵션): 대부분의 경우 프로젝트에 인터페이스를 포함하는 경우 이 옵션만 있으면 됩니다.
- 중앙: 현재 검색된 인터페이스(USB 및 IP 터널링 인터페이스는 ETS에서 자동으로 인식 및 표시되므로 생성할 필요가 없습니다. 인식되지 않는 인터페이스는 수동으로 생성하더라도 ETS에서 사용할 수 없습니다). 이 선택은 주로 진단 등의 목적으로 빠르게 연결하기 위한 것이므로, 현재 프로젝트 세션 중에만 유효합니다.
- 하단: 구성된 인터페이스를 관리할 수 있습니다. 원격으로 설치 시스템에 액세스하거나(프로젝트에서 구성한 것과 다른 IP 주소를 사용하는 경우 등), Eiblib/IP 인터페이스를 사용하는 경우에만 필요합니다.
현재 선택한 연결 옵션은, 옵션 앞에 녹색 체크 모양으로 표시됩니다.
위의 아이콘 바로 뒤에 있는 빨간색 점() 은 인터페이스가 프로그래밍 모드(~3초마다 새로 고침) 라는 것을 나타냅니다.
각 옵션을 구성하려면 각 옵션 옆에 있는 톱니바퀴 아이콘을 클릭합니다. 인터페이스의 구성에 대한 자세한 내용은 커넥트 관리자(Connection Manager)를 참조하십시오.
자동 버스 연결(Automatic Bus Connection)
자동(Automatic) 옵션은, ETS가 여러 가지 요인을 고려한 후 가장 적합한 버스 인터페이스를 설치 시스템에 연결하도록 결정해줍니다. 다음 옵션은 '자동' 구성(Automatic configuration) 에서 ETS가 사용하는 순서대로 나타납니다(맨 위에 첫 번째 옵션).
로컬 USB 연결: 대상 장치가 USB를 통해 연결된 경우(Local USB connection if target device is connected via USB)
이 옵션이 활성화된 상태에서, 대상 장치의 KNX 일련 번호가 USB 인터페이스의 KNX 일련 번호와 일치하면 로컬 USB로 연결됩니다.
프로젝트 데이터에 가장 근접한 버스 인터페이스(Nearest bus interface according to project data)
이 옵션이 활성화된 경우, ETS는 토폴로지에서 위쪽으로 연결된 세그먼트에서 버스 인터페이스를 확인한 후 토폴로지에서 가장 가까운 인터페이스(하위 세그먼트 → 메인 세그먼트 → 메인 라인의 메인 세그먼트 → 백본의 메인 세그먼트) 를 사용합니다.
조건
- 적어도 '주소(Address)' 플래그 세트 및 인지된 KNX 일련 번호를 가진 인터페이스
토폴로지에서 버스 접속으로 구성한 연결(Connection configured as Bus Access in the topology)
이 옵션이 활성화된 경우, ETS는 토폴로지에서 프로젝트 연결로 정의된 버스 인터페이스를 사용하게 됩니다. 이 기능은 주로 설치에 대한 원격 접속 때 사용됩니다.
부착된 USB 인터페이스(Attached USB interface)
이 옵션이 활성화된 상태에서 컴퓨터에 KNX/USB 인터페이스가 연결되어 있는 경우 사용됩니다.
KNX 클라우드 인터페이스 사용
이 옵션이 활성화되면 클라우드 인터페이스 인프라를 통해 원격 설치에 연결할 수 있습니다.
