다이어그램

고정된 구성 방식
KNX Virtual의 '물리적' 측면은 고정되어 있습니다. 즉, 영역, 라인, 세그먼트 및 장치를 추가, 이동 또는 제거할 수 없습니다.

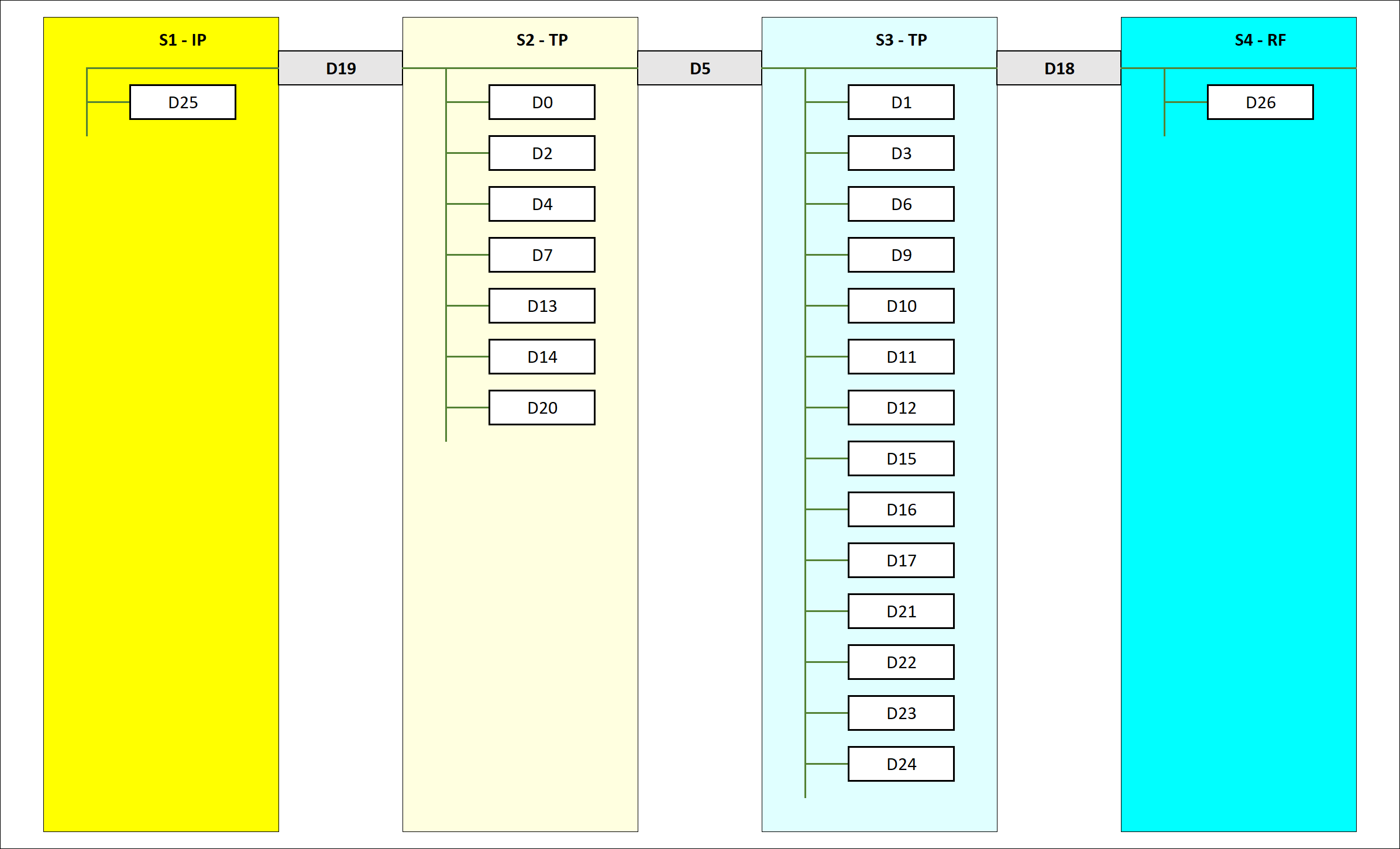

토폴로지 = 4개의 세그먼트
KNX Virtual v2.5는 4개의 세그먼트로 구성된 KNX 설비를 나타냅니다.
- 1 IP 세그먼트 : 'S1'로 표시됨
- 2 TP 세그먼트 : 'S2' 및 'S3'으로 표시됨
- 1 RF 세그먼트 : 'S4'로 표시됨
4개의 세그먼트는 다음과 같이 연결됩니다:
- S1은 D19를 통해 S2에 연결됩니다. 여기서 D19는 IP/TP 커플러 (약어: 'IP 커플러') 입니다.
- S2은 D5를 통해 S3에 연결됩니다. 여기서 D5는 TP/TP 커플러 (약어: 'TP 커플러') 입니다.
- S3은 D18을 통해 S4에 연결됩니다. 여기서 D18은 TP/RF 커플러 (약어: 'RF 커플러') 입니다.
인터페이스
KNX Virtual에는 다음과 같은 하나의 터널링 인터페이스가 있습니다:
- IP/TP 인터페이스(약어: 'IP 인터페이스') 인 장치 D20으로 표시됩니다.
- 장치 D19가 D20을 호스팅합니다.
- 세그먼트 S2에 D20이 연결됩니다.
- D20는 고정 개별 주소(1.0.255) 를 가지고 있습니다.
인터페이스의 개별 주소는 다음과 같이 1.0.255로 고정됩니다:
- 설비의 영역(area) 은 1로 고정됩니다.
- S2에 연결된 모든 장치의 라인 주소는 1.0으로 고정됩니다.
토폴로지의 버전들
토폴로지 변형을 3가지 방식으로 구성할 수 있습니다:
|
S1 |
D19 (*) |
S2 |
D5 (*) |
S3 |
D18 (*) |
S4 |
|
|
1번 변형
|
0.0
|
1.0.0 백본 커플러 |
1.0
|
1.x.0 라인 커플러 |
1.x
|
1.x.y 세그먼트 커플러 |
1.x
|
|
2번 변형
|
0.0
|
1.0.0 백본 커플러 |
1.0
|
1.0.x 세그먼트 커플러 |
ETS에서 지원하지 않음 |
||
|
3번 변형
|
1.0
|
1.0.x 세그먼트 커플러 |
ETS에서 지원하지 않음 |
||||
(*) x > 0, y > 0 그리고 z > 0
참고:
- 세그먼트 커플러는 계층적 순서와 관련하여 항상 '(계층적으로) 가장 낮은' 커플러입니다. 이것이 S4가 2번 번형의 ETS에서 지원되지 않는 이유이며, S3 + S4가 3번 변형의 ETS에서 지원되지 않는 이유입니다.
- 두 프로젝트 모두 암호는 다음과 같습니다:
a
- 두 프로젝트 모두 암호는 다음과 같습니다:
- 2번 변형('D5_segment_coupler') 및 3번 변형('D19_segment_coupler') 에 대한 ETS 프로젝트가 이 문서에 첨부되어 있습니다. 1번 변형에 대한 예시 프로젝트는 여기에서 찾을 수 있습니다.
