Groepsadres koppelingsproces

Overzicht

ETS ondersteunt nu verbeterde koppelingsfunctionaliteit tussen groepsadressen (GA's) en groepsobjecten (GO's).
Met deze update kunnen gebruikers:

• Meerdere groepsadressen koppelen aan een enkel groepsobject.
• Meervoudig koppelen met ALT + V.
• Klembordformaat gebruiken voor tekstgebaseerde koppelingen.
• Een link maken met de zijbalk Groepcontainer.

In dit document wordt elke techniek in detail uitgelegd, inclusief gedrag, regels en beperkingen.

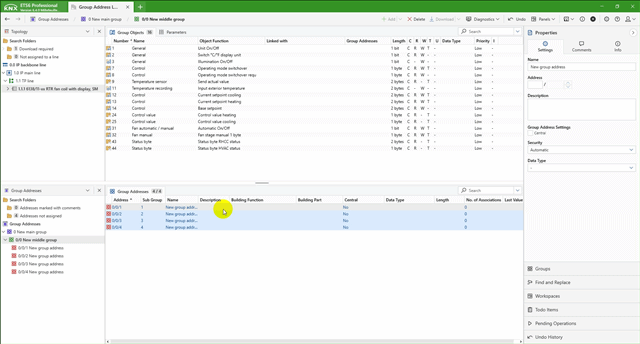

1. Meerdere groepsadressen naar een enkel groepsobject

U kunt meerdere groepsadressen aan één groepsobject koppelen.

Voorbeeld:

Groepsobject 1 → 0/0/1, 0/0/2, 0/0/3

Hoe te gebruiken:

1. Selecteer het gewenste groepsobject in het apparaat onder project.
2. Versleep of plak meerdere Groepsadressen op het geselecteerde Groepsobject.

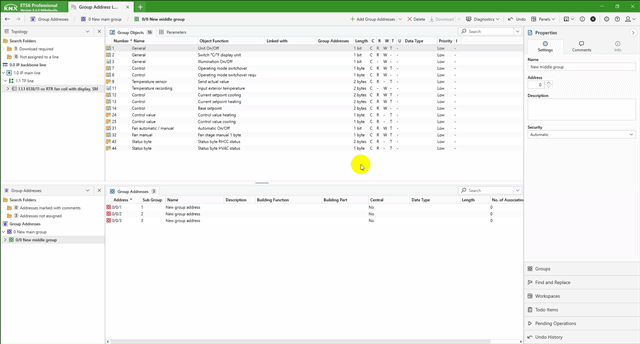

2. Meervoudig koppelen met ALT + V

Doel:
Hiermee kunt u meerdere Groepsadressen na elkaar plakken in meerdere Groepsobjecten.

Voorbeeld:

Hoe te gebruiken:

1. Selecteer meerdere Groepsadressen → Klik met de rechtermuisknop → Kopieer ze of Kopieer ze met (Ctrl + C).
2. Selecteer meerdere Groepsobjecten.
3. Druk op ALT + V om achtereenvolgens te plakken.
4. ETS koppelt de groepsadressen één voor één in volgorde.

Gedrag in randgevallen:

• Als er meer groepsadressen dan groepsobjecten zijn geselecteerd → worden alleen overeenkomstige paren gekoppeld.

• Als de bitbreedte niet overeenkomt → wordt het specifieke paar overgeslagen en verschijnt er een waarschuwing:

  "Niet alle groepen kunnen aan elkaar gekoppeld worden, controleer de resultaten."

• Als het koppelen de apparaatlimieten overschrijdt → op dezelfde manier overgeslagen, met dezelfde waarschuwing.

Sleep & Drop:

• Hetzelfde sequentiële gedrag is van toepassing als ALT wordt ingedrukt tijdens slepen en neerzetten.

3. Klembordindeling voor tekstgebaseerde koppelingen

ETS ondersteunt het koppelen met behulp van tekst op het klembord, op voorwaarde dat dit volgens een specifiek formaat gebeurt.

Klembordformaat (eBNF):

<Klembord> = <Groepsadres>, {<Scheidingsteken>, <Groepsadres>}
<GroupAddress> = (?decimal_uint16? - 0) | <TweeniveauGA> | <DrieniveauGA>
<TweeniveauGA> = (?hoofdgroep?, "/", ?subgroep?) - "0/0"
<DrievoudigGA> = (?hoofdgroep?, "/", ?middengroep?, "/", ?subgroep?) - "0/0/0"
<Scheidingsteken> = "," | ";" | <Witruimte>, {<Witruimte>}
<Whitespace> = ?spatie? | tab? | EOL?

Belangrijke opmerkingen:

• De geplakte tekst moet volledig ontleedbaar zijn en alle Groepsadressen waarnaar verwezen wordt, moeten in het huidige project bestaan.
• Als het samenvoegen mislukt of als er een groepsadres ontbreekt, negeert ETS het plakken stilzwijgend en gebruikt het weer het interne klembord voor objecten.
• Gemengde notatiestijlen voor groepsadressen zijn toegestaan (bijv. zowel 1/2/3 als decimaal 123).

Klembordgedrag:

• Wanneer groepsadressen gekopieerd worden, werkt ETS ook het klembord van Windows bij.
• Als u vanuit het detailaanzicht kopieert, blijft de CSV-tabel op het klembord van het systeem staan.

4. Linken via de zijbalk Groepcontainer

Naast kopiëren-plakken of slepen-en-neerzetten, kunt u met ETS Groepsadressen koppelen aan Groepsobjecten met behulp van de zijbalk Groepcontainer.

Hoe te gebruiken:

1. Open de zijbalb Groepcontainer.
2. Sleep het gewenste groepsadres naar het doelgroepobject in de apparaatweergave of omgekeerd.
3. ETS zal ze dienovereenkomstig koppelen.

Voor gedetailleerde stappen, zie het KNX support artikel:
🔗 Zijbalk Groepcontainer - KNX Support

Overzicht van ondersteunde verbindingstechnieken
