De diagnosefunctie “Individuele adressen” wordt gebruikt voor:
- Opzoeken van busdeelnemer(s) in programmeermodus
- Nakijken of een bepaald individueel adres bestaat en het lokaliseren
- Nakijken of de individuele adressen in het project overeenkomen met deze die in de buskoppelaars gedownload werden.
Deze functie kan worden gestart via de menuwerkbalk:
- 'Werkomgeving' > 'Diagnostics' > 'Bus Monitoring' of 'Group Monitoring'
- Diagnose > Bus Monitor of Groep Monitor
- 'Diagnostics' > individueel adres
De handelingen zijn onderverdeeld in drie hoofdsecties:
- Programmeermodus
- Controle van het individueel adres
- Lijn scannen
Programmeermodus
- Toont alle individuele adressen van de apparaten die in programmeermodus staan nadat u op de programmeerknop van een of meerdere apparaten hebt gedrukt (= programmeer-LED is ingeschakeld).
Als er meerdere apparaten met hetzelfde individuele adres zijn, wordt de hoeveelheid in het 'antwoordveld' weergegeven bv. *5 betekent dat er 5 apparaten in programmeermodus zijn. - ETS controleert continu of er apparaten in de programmeermodus zijn zolang de startknop is geactiveerd.
- Een scan kan worden gestart of gestopt met het gebruik van de Start/Stop knoppen.
- De scan wordt automatisch gestopt wanneer het venster wordt gesloten of wanneer een downloadoperatie wordt gestart.
- U kunt ook een zoekopdracht uitvoeren in:
- een specifieke lijn of segment om uw resultaten te verkleinen en de wachttijd te verkorten
- het hele project, maar dit kan aanzienlijk duren totdat het is voltooid
- Het adres van de interface die wordt gebruikt voor de zoekopdracht wordt ook getoond naast 'Gebruikt interface adres'
Opmerking:
Voor KNX TP S-modus-apparaten: vergeet achteraf niet om de programmeermodus uit te schakelen (= programmeer-LED is uitgeschakeld) van de corresponderende apparaten om te voorkomen dat meerdere apparaten in programmeermodus op de bus zitten.
Voor KNX RF S-apparaten: Als de programmeermodus van een dergelijk RF apparaat niet handmatig is uitgeschakeld, zal het RF apparaat dit automatisch doen na 4 minuten.
Controle van het individueel adres
Individueel adres

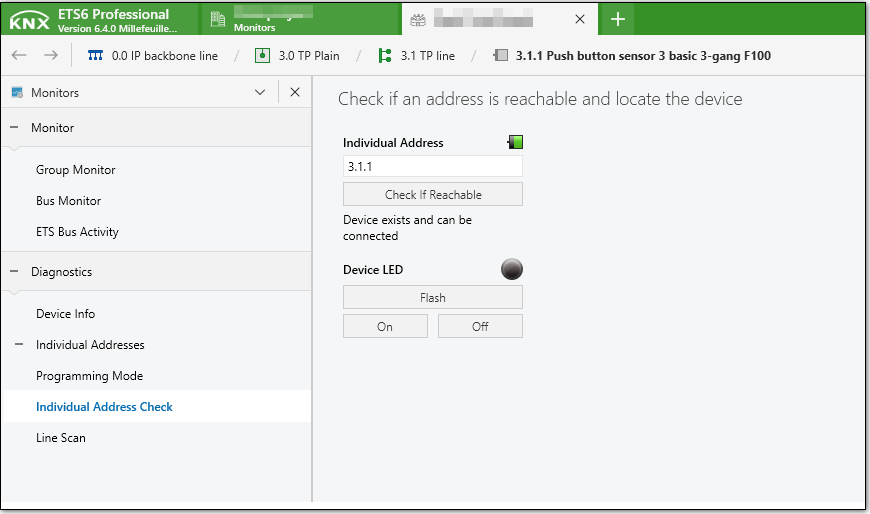

Deze functie controleert of een apparaat met het opgegeven individuele adres in de installatie aanwezig is en reageert. Voer het individuele adres in en klik op de knop 'Controleren of bereikbaar'. Even later zal ETS het resultaat als volgt tonen.
| Icon | Omschrijving |
|---|---|
| Apparaat bestaat | |
| Apparaat bestaat niet |
Busdeelnemer LED

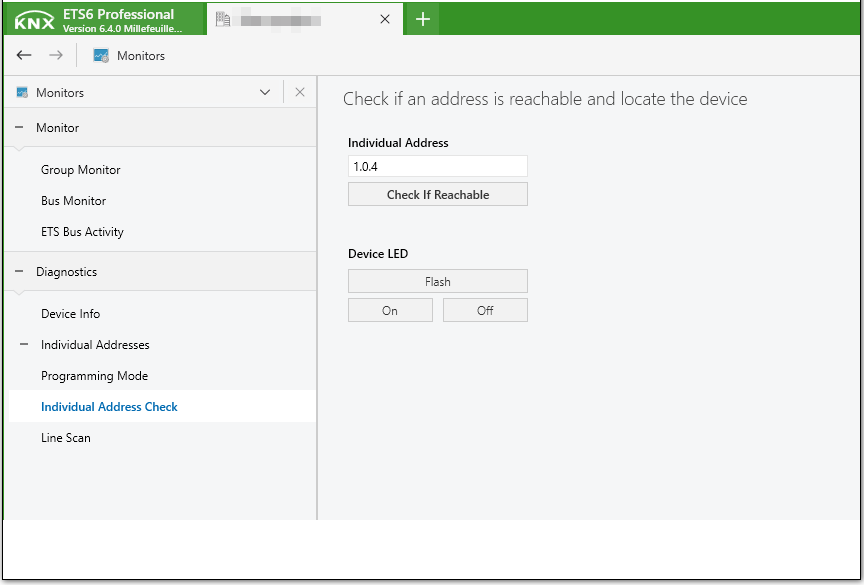

Een andere mogelijkheid om een apparaat in de installatie te zoeken is het gebruik van de knoppen Flash, Aan of Uit:
- Flash: de programmeer-LED van het gevonden apparaat met het opgegeven individuele adres knippert aan en uit;
- Aan: de programmeer-LED van het gevonden apparaat met het opgegeven individuele adres gaat branden;
- Uit: de programmeer-LED van het gevonden apparaat met het opgegeven individuele adres gaat uit;
Lijn scannen
Scan
Met de knop Lijnscan kunt u zien welke individuele adressen al aan een lijn zijn toegewezen.
Als u wilt weten welk individueel adres al aan een lijn is toegewezen, kunt u op de knop Lijnscan drukken nadat u '< em>Lijn' die u wilt scannen.
De individuele adressen die fysiek in die specifieke lijn zijn gevonden, worden weergegeven evenals de maskerversie van het betreffende apparaat.
Deze opdracht kan enige tijd duren zodat je de scan kunt afbreken door op de knop 'Afbreken scan' te drukken zodra je de informatie hebt die je zoekt.
De scanmodus is nu afgeleid van het medium type en het pad van de interface naar het geselecteerde doel-lijn/segment. Het is eigenlijk 'Fast', als een van de volgende toepassingen wordt toegepast:
- het doel medium type is RF of PL
- het doel medium type is IP en Routing interface is beschikbaar/geselecteerd
- het doel medium type is TP en de interface is TP (USB of IP-Tunneling) en de interface is in dezelfde lijn/segment
Vergelijk met project
Wanneer de Lijnscan voltooid is, dan wordt de knop 'Vergelijk met Project' beschikbaar. Het vergelijkt de scanresultaten met het ETS-project.
| Icon | Omschrijving |
|---|---|
| Het apparaat is zowel in het ETS-project als in de actuele lijn gevonden. | |
| Het apparaat is in het ETS-project aangetroffen maar is niet gevonden (geen reactie) vanaf de actuele lijn. | |
| Het apparaat is gevonden in de actuele lijn, maar het is niet geconfigureerd in het ETS-project. | |
| Het apparaat is gevonden, maar het kan een secure apparaat zijn met een onbekende sleutel |
Update Prog Flags
Wanneer de Lijnscan voltooid is, dan wordt de knop 'Update Prog Vlaggen' beschikbaar. Het stelt de 'Adr' vlag (= individueel adres geprogrammeerd) in op alle apparaten van het huidige ETS-project waarvoor het scanresultaat positief was (die gemarkeerd zijn met het groene pictogram).
De drie scan functies, zijnde 'Programmeermodus', 'Controle individueel adres' en 'Lijn Scannen' kunnen niet simultaan gebruikt worden. Wanneer een van hen wordt gestart, worden de twee andere tijdelijk uitgeschakeld, totdat de actieve is gestopt of voltooid.
