Met de functie Projectcontrole kan een project gecontroleerd worden met behulp van een wizard. De projectcontrole wizard leidt u doorheen het proces van projectcontrole dat nagaat of er fouten gemaakt zijn tegen de regels van het KNX projectontwerp.
Dit is een offline test. ETS zal geen verbinding maken met de bus.

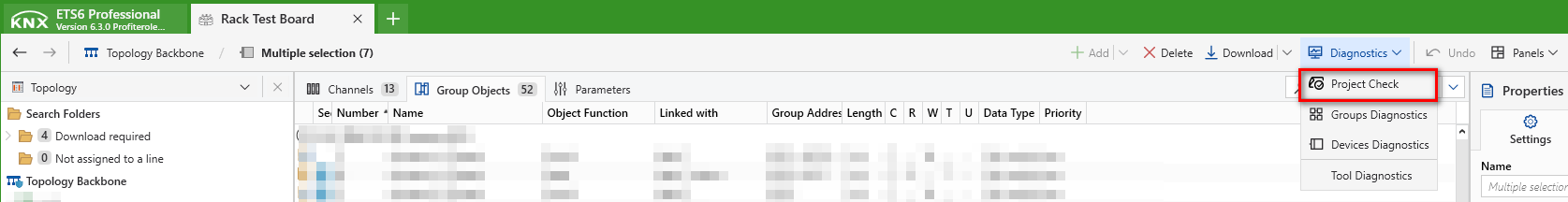

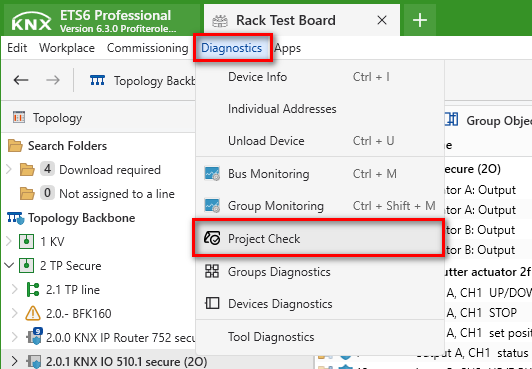

De Projectcontrole kan worden opgeroepen via de 3 puntjes in de werkbalk.
Er zijn 5 verschillende niveaus die in een project worden gecontroleerd.
- Busdeelnemer controle
- Controle van de groepsadressen
- Topologie controle
- Product Informatie check
- Controleert op projecten geïmporteerd uit eerdere versies van ETS
Lijnen zonder toegewezen busdeelnemers worden niet geëvalueerd busdeelnemer controle.

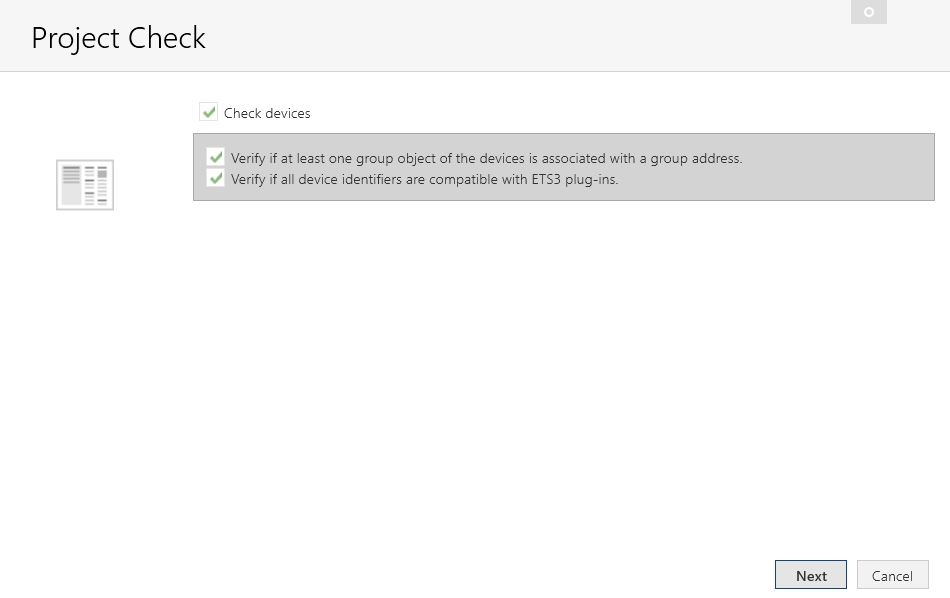

Wat controleert de apparaatcontrole?
- Of ten minste één groepsobject van de apparaten is gekoppeld aan een groepsadres
- Als alle apparaat ID's compatibel zijn met ETS3 plug-ins

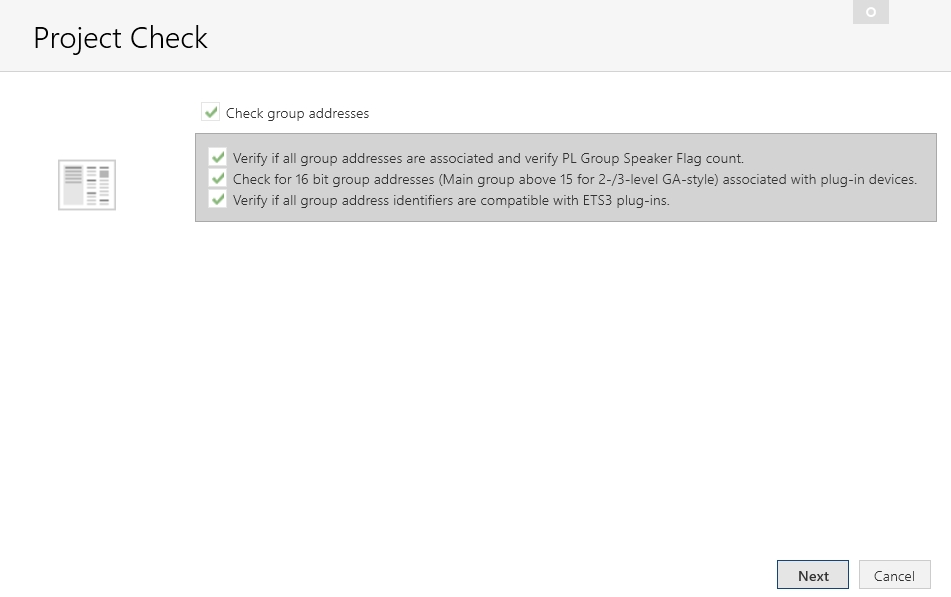

Controle van de groepsadressen
Wat controleert de groepsadrescontrole?
- Of alle groepsadressen worden gebruikt (gekoppeld met ten minste één groepsobject)
- Of uitgebreide groepsadressen zijn gekoppeld aan plug-in componenten
- Of alle groeps adres ID's compatibel zijn met ETS3 plug-ins

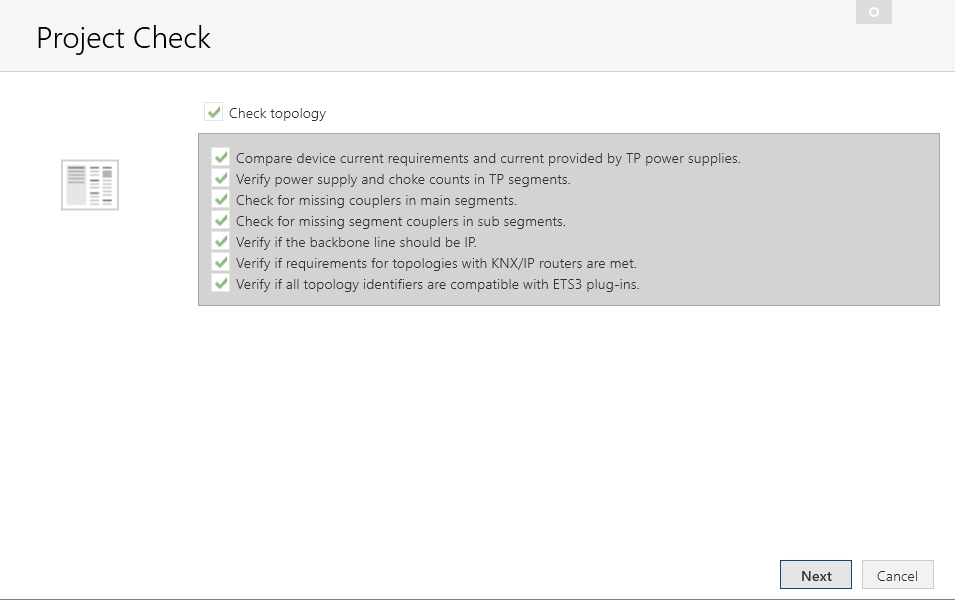

Topologie controle
Wat controleert de Topologiecontrole?
- Controleer of het energieverbruik overeenstemt met de stroom die door de voeding geleverd wordt
- Als de apparaateigenschap over het stroomverbruik beschikbaar is voor de apparaten, wordt deze gebruikt; anders wordt gemiddeld 10mA gebruikt
- Als het stroomverbruik van de voedingen beschikbaar is als apparaateigenschap, wordt dit gebruikt; anders wordt een gemiddelde van 320mA gebruikt
- Stroomvoorziening en smoorspoel telling in TP-segmenten
- Of er koppelaars ontbreken in hoofdsegmenten
- Of er segmentkoppelaars ontbreken in subsegmenten
- Als de backbone IP moet zijn
- Als aan de vereisten voor topologieën met KNX/IP-routers is voldaan
- Als alle topologie ID's compatibel zijn met ETS3 plug-ins

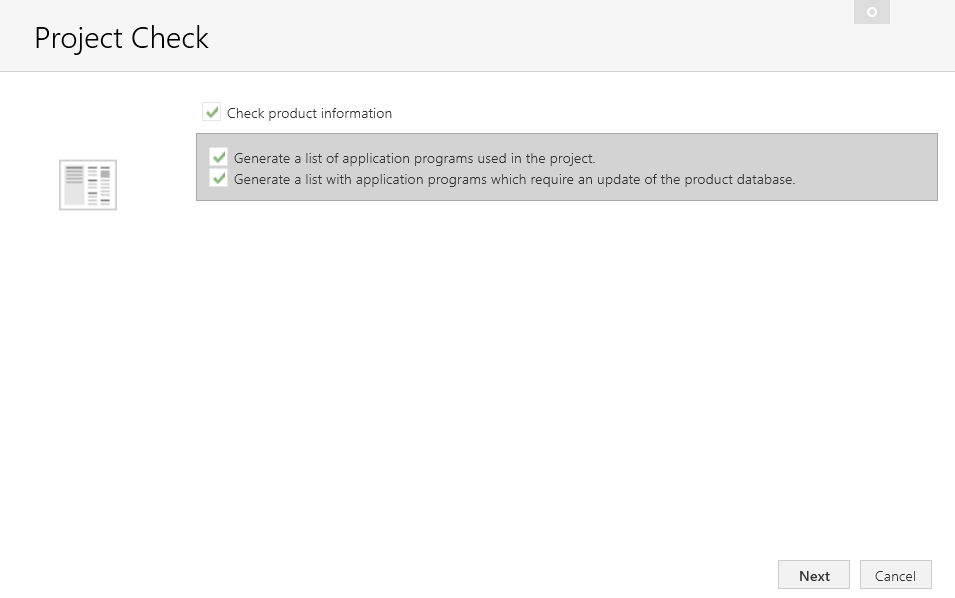

Product Informatie check
In sommige gevallen is er een update van een KNX-productitem beschikbaar met verbeteringen of bugcorrecties voor dezelfde productversie. Met behulp van deze controle kan een lijst van dergelijke apparaten worden afgedrukt. De lijst bevat ook de 'vingerafdrukken' van de apparaten (deze kunnen door de fabrikanten worden gebruikt om verschillende variaties van een apparaat te onderscheiden, zelfs wanneer de versie hetzelfde is).

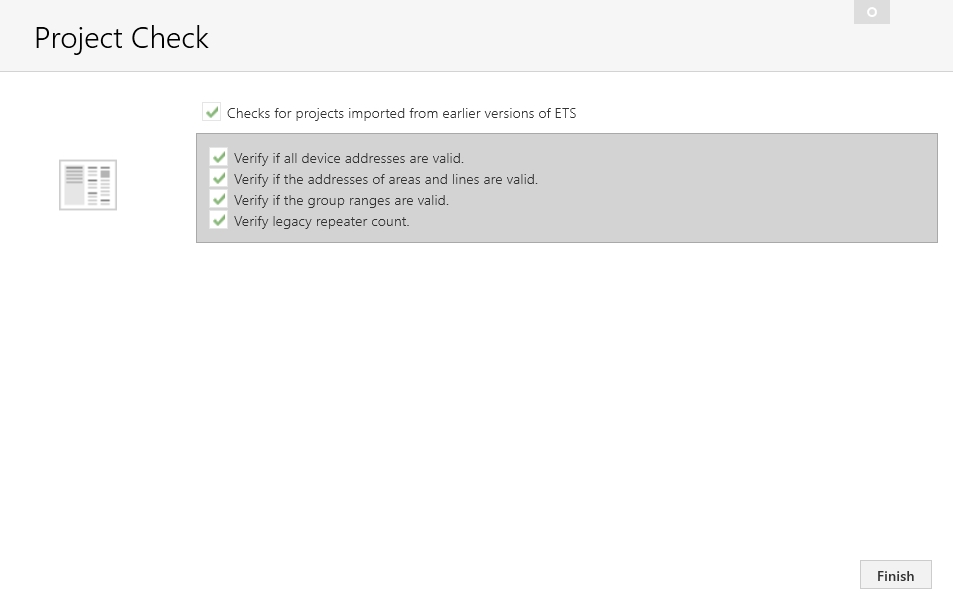

Controleert op projecten geïmporteerd uit eerdere versies van ETS
Wat controleert de Controle voor projecten geïmporteerd uit eerdere versies van ETS?
- Of alle busdeelnemeradressen geldig zijn
- Of de adressen van de zones en de lijnen geldig zijn
- Of de groepbereiken geldig zijn
- Aantal oude repeaters
Het resultaat van de projectcontrole wordt in hetzelfde venster weergegeven en kan worden opgeslagen, gekopieerd naar het prikbord of worden afgedrukt.
Alle controles kunnen globaal worden uitgeschakeld en de afzonderlijke stappen van de controles kunnen worden uitgeschakeld op het respectieve tabblad.
