De projectwizard leidt u stap voor stap door het proces voor het maken van een project, aangezien u ofwel vooraf geconfigureerde projectsjablonen gebruikt of de sjablonen die u zelf hebt gemaakt. Een sjabloon is vergelijkbaar met een 'configuratie' en bevat elementen voor de hele gebouwstructuur. zoals het aantal en de namen van verdiepingen en kamers en hun beschrijvingen. Daarnaast worden vooraf gedefinieerde groepsadressen aangemaakt, die later worden gebruikt om te linken aan groepsobjecten.
Er zijn drie stappen in de Project Wizard die kunnen worden gestart door op de 'Start Project Wizard' knop te drukken:

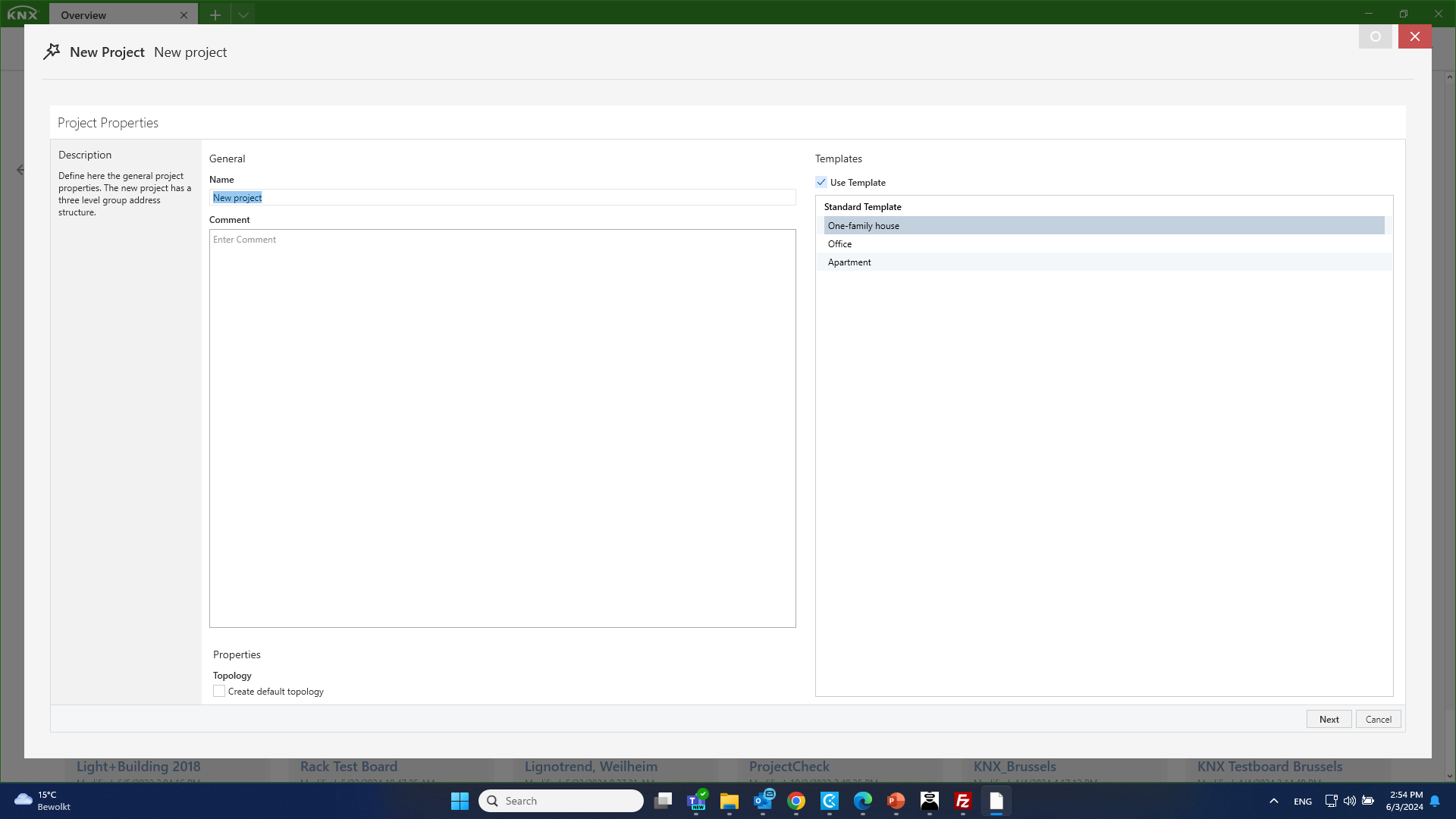

Stap 1: Projecteigenschappen
Dit is hetzelfde voor alle drie sjabloontypen.
Algemeen
Voer de projectnaam en eventueel een opmerking in.
Eigendommen
Vink de optie Standaard topologie maken onder Topologie aan/uit
Sjabloon map
A. Nieuw project (zonder sjabloon)
Maak een nieuw project vanaf het begin. Je kunt het opslaan en later hergebruiken onder punt C. Alleen de gebouwnaam is vooraf gedefinieerd. Met elke wizardstap kunt u de items toevoegen die u nodig hebt voor uw project.
B. Standaard sjablonen
U kunt kiezen uit drie voorgeconfigureerde sjablonen, die verschillende elementen en voorgedefinieerde functies en functietypes bevatten:
- Eengezinswoning: 3 verdiepingen, elk met 8, 5, 3 kamers
- Kantoor: 2 verdiepingen, elk met 10 of 1 kamer(s)
- Appartement: 1 verdieping met 7 kamers
C. Door de gebruiker gedefinieerde sjablonen
Projectsjablonen die eerder door de gebruiker zijn gemaakt en opgeslagen, kunnen hier opnieuw worden gebruikt.

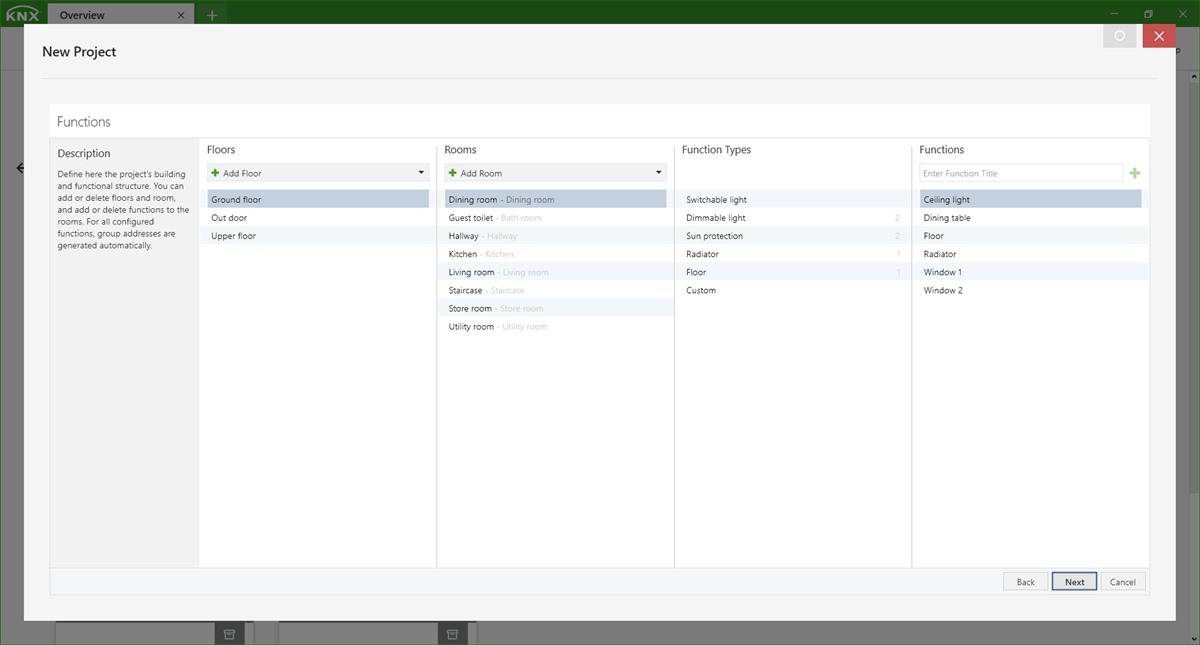

Stap 2: Functies
De gebouwstructuur van uw KNX-installatie zal in deze stap worden geconfigureerd. Afhankelijk van het gekozen sjabloon in stap 1, zijn verschillende functies beschikbaar. Als je voor sjabloon A hebt gekozen, voer je hier zelf alle definities in. Als u optie B of C hebt geselecteerd:
- De naam van het gebouw zal vooraf worden gedefinieerd, maar kan later worden bewerkt
- en vooraf gedefinieerde gebouwonderdelen en functies worden gemaakt die later door de gebruiker kunnen worden hernoemd, uitgebreid of verwijderd. De bijbehorende groepsadressen worden gemaakt (niet zichtbaar op dit moment).

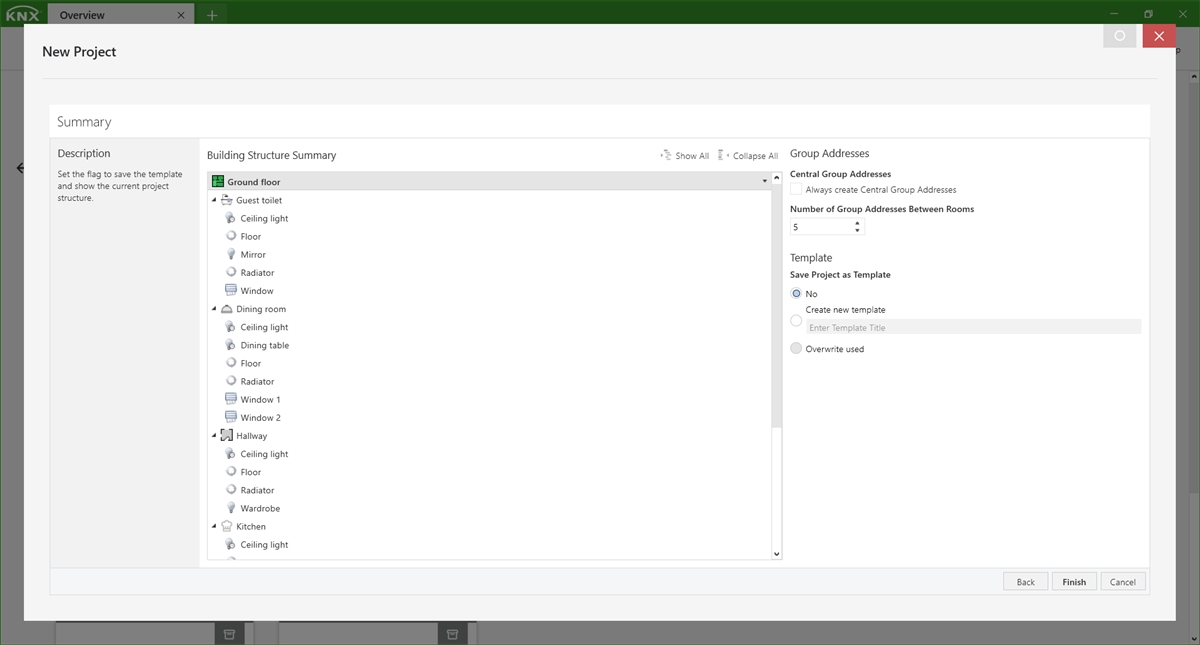

Stap 3: Samenvatting
Gebouwenstructuur Samenvatting
Weergave van de instellingen die in de vorige stappen zijn gemaakt.
Groepsadressen
Er kunnen twee opties worden ingesteld:
-
Maak altijd Centrale Groepsadressen aan: Maakt centrale groepsadressen aan (ongeacht of deze gebruikt worden)
- de optie is geselecteerd
- er bestaan ten minste twee functies in één kamer.
- Aantal groepsadressen tussen kamers: U kunt tussenruimten tussen de groepsadressen laten om toekomstige invoeging van momenteel onbekende functies mogelijk te maken. Dit zorgt ervoor dat nieuwe functies geen groepsadres in een volledig ander bereik hoeven te gebruiken.
Sjabloon
Hier is het mogelijk om het project op te slaan als een sjabloon met een door de gebruiker gedefinieerde naam voor later hergebruik.
Wanneer op de knop 'Voltooien' wordt geklikt, probeert de wizard probeert het project aan te maken en informeert je of de bewerking succesvol was of niet. Het project zal nu verschijnen (met de gekozen naam) in de lokale projectenlijst.
