Topologie

Afbeelding

Vaste configuratie

De 'fysieke' aspecten van KNX Virtual liggen vast, wat betekent dat er geen zones, geen lijnen, geen segmenten en geen apparaten kunnen worden toegevoegd, verplaatst of verwijderd.

Topologie = 4 segmenten

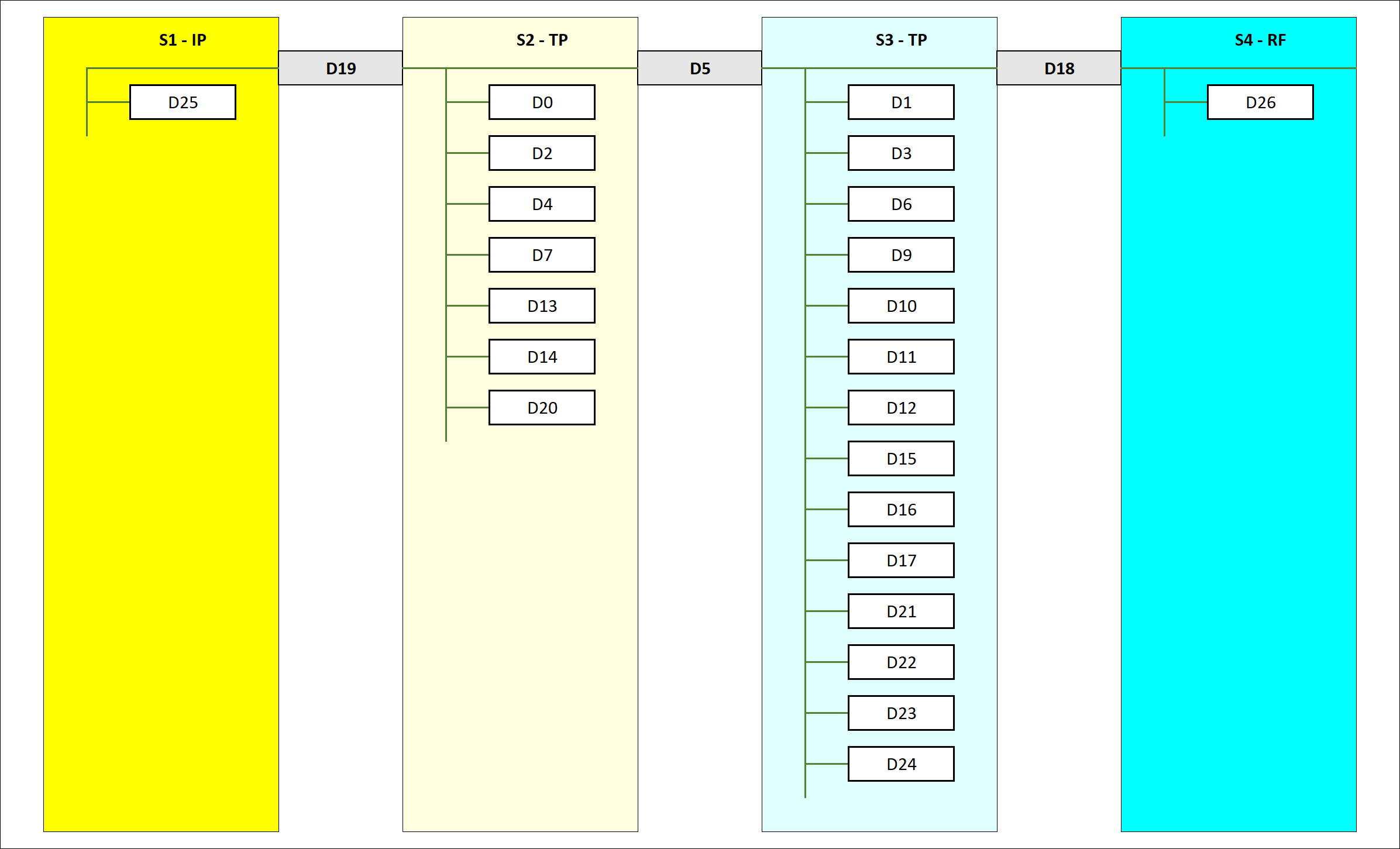

KNX Virtual v2.5 vertegenwoordigt een KNX installatie bestaande uit 4 segmenten:

• 1 IP-segment: weergegeven als 'S1'
• 2 TP segmenten : weergegeven als 'S2' en 'S3'
• 1 RF segment : weergegeven als 'S4'

De vier segmenten worden als volgt samengevoegd:

• S1 is verbonden met S2 via apparaat D19, een IP/TP koppelaar (of korteweg 'IP-koppelaar')
• S2 is verbonden met S3 via apparaat D5, wat een TP/TP koppelaar is (of kortweg 'TP koppelaar')
• S3 is verbonden met S4 via apparaat D18, wat een TP/RF koppelaar is (of kortweg 'RF koppelaar')

Interface

KNX Virtual heeft één tunneling interface:

• Dit wordt weergegeven door apparaat D20, wat een IP/TP-interface is (of kortweg 'IP-interface')
• D20 wordt gehost door apparaat D19
• D20 is verbonden met segment S2
• D20 heeft een vast individueel adres: 1.0.255

Omdat het individuele adres van de interface is ingesteld op 1.0.255:

• Is de zone van de installatie ingesteld op 1
• Is het lijnadres van elk apparaat dat verbonden is met S2 ingesteld op 1.0

Topologievarianten

3 mogelijke topologievarianten kunnen worden geconfigureerd:

(*) x > 0, y > 0 en z > 0

Nota:

• Een segmentkoppelaar is altijd de 'laagste' koppelaar wat betreft hiërarchische volgorde, dit is de reden waarom S4 niet wordt ondersteund door ETS in variant 2 en waarom S3 + S4 niet wordt ondersteund door in ETS in variant 3

  • Voor beide projecten is het wachtwoord:

    a

• De ETS-projecten voor variant 2 ('D5_segment_koppelaar') en variant 3 ('D19_segment_koppelaar') zijn bij dit artikel gevoegd, een voorbeeldproject voor variant 1 vindt u hier
