Definities parameters
De structuur van een apparaatparameter in de Manufacturer Tool is als volgt:
ParameterRefRef → ParameterRef → Parameter
| Parameter | is de werkelijke parameter zoals opgeslagen in het geheugen. Het kan meer dan één bijbehorende ParameterRef bevatten, ongeacht de doelversie |
| ParameterRef |
verwijst rechtstreeks naar de Parameter, het biedt de mogelijkheid om waarden en eigenschappen te overschrijven. Bv. Een parameter die gekoppeld is aan een bepaalde drukknop, heeft mogelijk verschillende standaardwaarden nodig bij het schakelen of het dimmen |
| ParameterRefRef | verwijst rechtstreeks naar ParameterRef en is de bron die zal worden gebruikt om 'Parameter' in het ETS parameterdialoogvenster te visualiseren. ParameterRefRef wordt automatisch aangemaakt wanneer de bijbehorende ParameterRef is toegevoegd aan de dynamische structuur van het applicatieprogramma. |
Definities ComObject
De structuur van een groepsobject in de Manufacturer Tool is als volgt:
ComObjectRefRef → ComObjectRef → ComObject
Opmerking: In de Manufacturer Tool wordt de term Communicatieobject gebruikt voor Groepsobjecten.
| ComObject | is het werkelijke groepsobject zoals het zich in het apparaat bevindt. Het kan meer dan één bijbehorende ComObjectRef bevatten, ongeacht de doelversie. |
| ComObjectRef |
verwijst rechtstreeks naar het ComObject, het biedt de mogelijkheid om eigenschappen te overschrijven Bv. een bepaald groepsobject kan, afhankelijk van de situatie, verschillende datapunttypes nodig hebben |
| ComObjectRefRef | verwijst rechtstreeks naar ComObjectRef en is de bron die gebruikt zal worden om het 'ComObject' in het ETS dialoogvenster te visualiseren. Het wordt automatisch aangemaakt wanneer de bijbehorende ComObjectRef is toegevoegd aan de dynamische structuur van het applicatieprogramma. |
Voorbeeld parameterstructuur en groepsobject

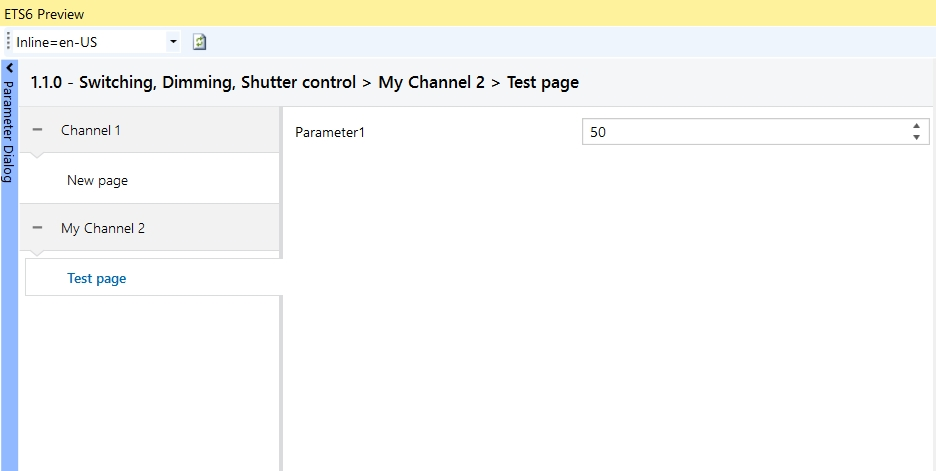

Het volgende voorbeeld laat u zien hoe u één parameter en één groepsobject aanmaakt in ETS. Het moet mogelijk zijn om de waarde van deze parameter te verhogen door gebruik te maken van de pijlen in het tekstveld, of door simpelweg de waarde in het tekstveld eenvoudig te wijzigen. De standaardwaarde van deze parameter moet worden ingesteld op 50d.

Meer informatie is te vinden op Define Parameter Types en Define CommunicationObjects.
