      Dynamische structuur aanmaken

      Ufuk Unal
      • Bijgewerkt

      De dynamische structuur is georganiseerd in kanalen. Kanalen worden gebruikt om een applicatieprogramma te structureren.

      Kanaal toevoegen

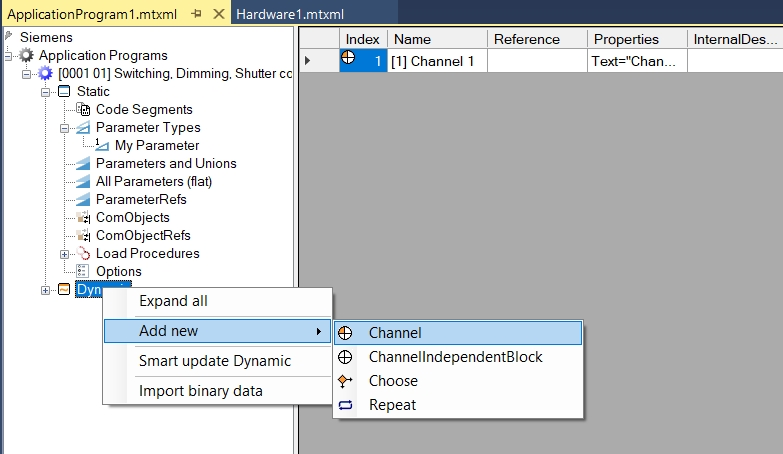

      • Klik met de rechtermuisknop op 'Dynamic' in het applicatieprogramma en selecteer Add new/Channel.

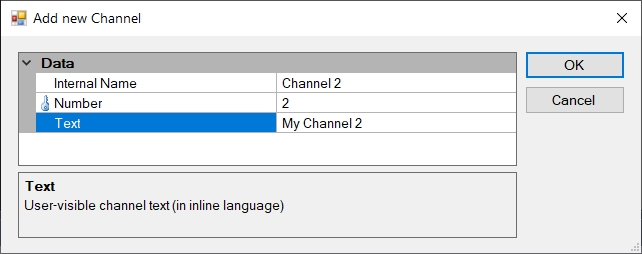

      • Voer een voor de gebruiker zichtbare tekst in voor het kanaal, bv. My Channel 2. Houd er rekening mee dat Channel 1 al standaard was aangemaakt.

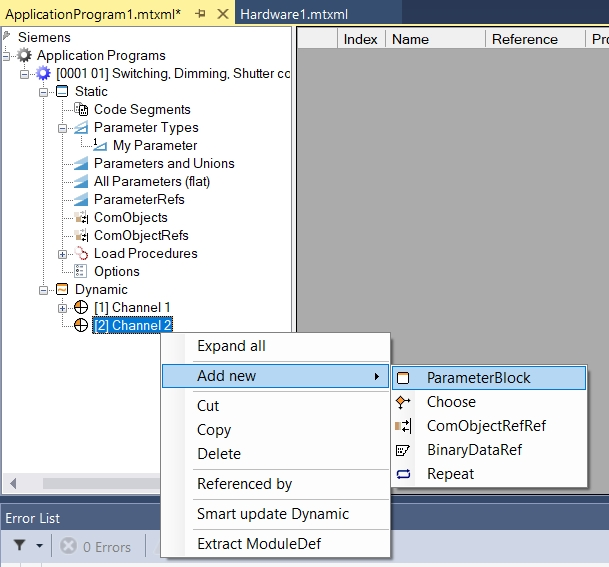

      • Klik met de rechtermuisknop op 'Channel 2' in het applicatieprogramma en selecteer Add new/Parameter Block.

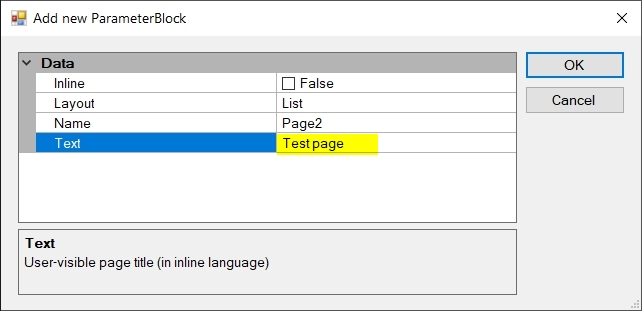

      • Voer als tekst 'Test page' in voor de paginatitel.

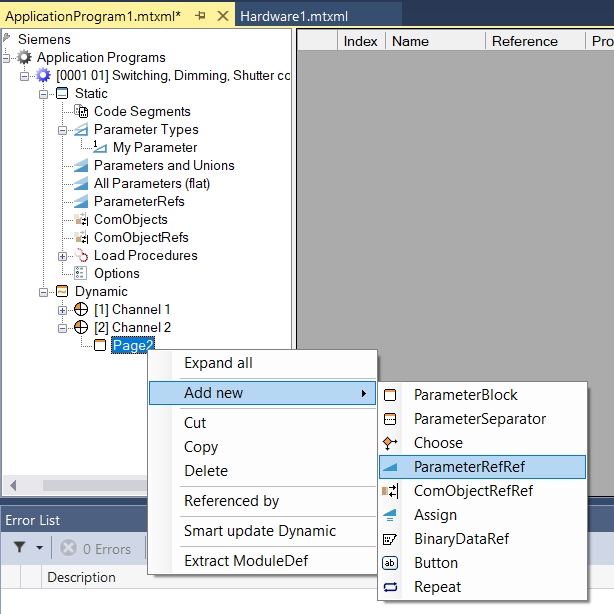

      • Klik met de rechtermuisknop op Page2 onder Channel2 en selecteer Add new/ParameterRefRef.

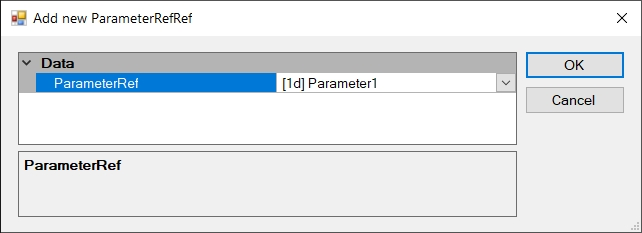

      • Selecteer Parameter 1.

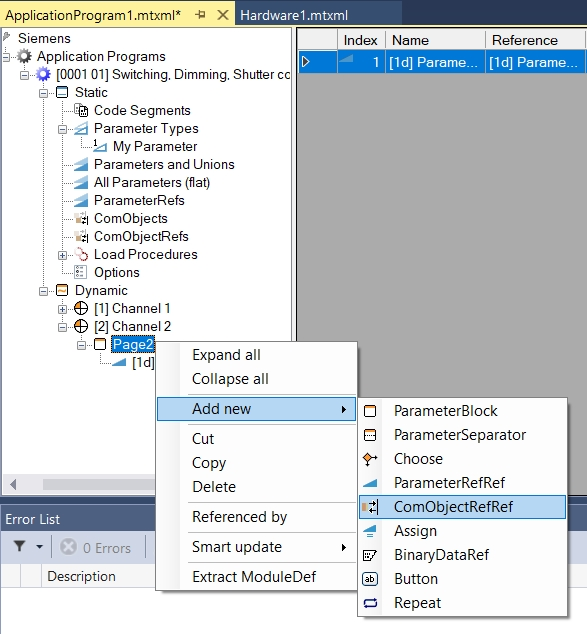

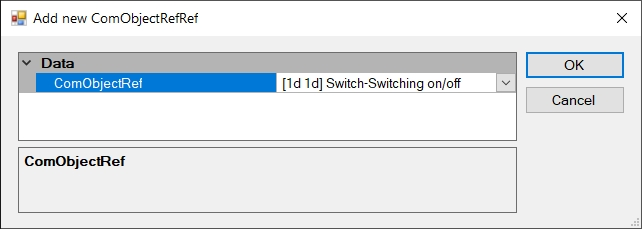

      • Klik met de rechtermuisknop op Page2 onder Channel 2 en selecteer Add new/ComObjectRefRef.



      • Selecteer Switch-Switching on/off onder ComObjectRef.

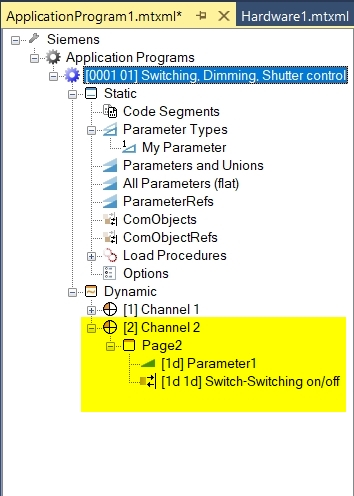

      • Eindresultaat in de Manufacturer Tool.

      Meer informatie vindt u onder Dynamische structuur ontwerpen.
