FB Dimming Actuator Basic uitgelegd

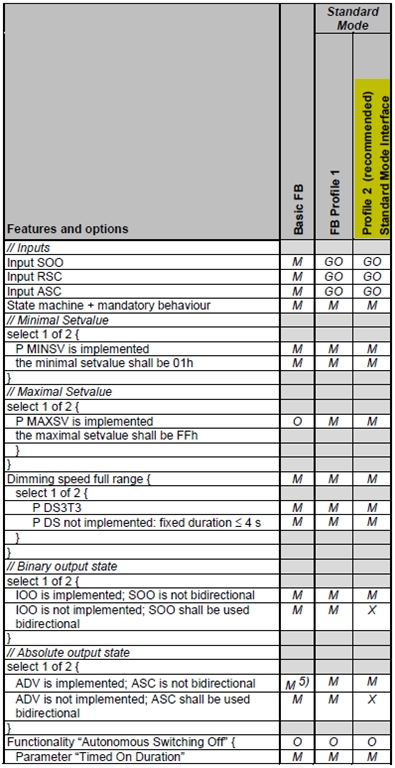

• Er moet een 1 bit groepsobject zijn om in en uit te schakelen.
• Er moet een 4 bit groepsobject zijn voor relatief dimmen.
• Voor de absolute instelling van het dimniveau moet een 8 bit groepsobject aanwezig zijn.
• De afhankelijkheden tussen deze groepsobjecten in de state machine moeten worden gevolgd.
• Het minimale dimniveau moet 01h (0,4 %) zijn, of dit moet via een parameter kunnen worden ingesteld.
• Het maximale dimniveau moet FFh (100 %) zijn, of dit moet via een parameter kunnen worden ingesteld.
• Het moet mogelijk zijn dat het volledige dimbereik van 0 % tot 100 % en van 100 % tot 0 % in elke richting in 4 seconden of minder kan worden doorlopen; indien dit niet het geval is, moet er een parameter Dimming Speed worden voorzien waarmee deze tijd kan worden ingesteld; voor S-Mode applicatieprogramma's, als deze parameter een klassieke ETS-parameter is die is toegewezen aan een geheugenlocatie, is het formaat implementatiespecifiek (zolang het toelaat om aan te geven hoe lang het duurt van 0 % tot 100 % te gaan); alleen als dit via een groepsobject kan worden ingesteld, zou 225.001 DPT_ScalingSpeed ​​verplicht zijn.
• Het moet mogelijk zijn dat er een binaire state output is, die zegt dat de lamp aan of uit is; hiervoor kan de Input SOO bidirectioneel worden gebruikt (niet aanbevolen), maar beter (state of the art) is om een speciale 1 bit output te hebben.
• Hetzelfde geldt voor het huidige dimniveau: ofwel kan de Input worden gelezen (niet aanbevolen), ofwel moet er een specifieke Output (DPT_Scaling) worden voorzien.

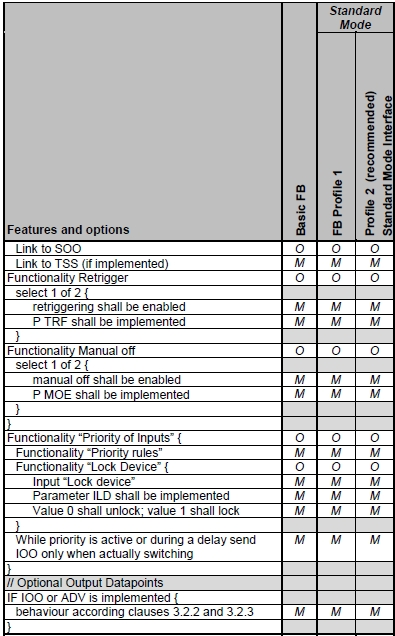

Dit zijn de minimumvereisten. Er bestaan vereisten voor optionele functionaliteit, zoals "Autonomous Switching Off", "Timed On Duration". Alleen als een dergelijke functionaliteit wordt geïmplementeerd, zijn er eisen.
