Bulk Linker

W tym artykule omówiono następujące tematy:

• Informacje ogólne
• Aktywacja
• Korzystanie z aplikacji Bulk Linker w ETS
• Schemat działania

Informacje ogólne

Bulk Linker to aplikacja ETS zaprojektowana w celu optymalizacji procesu konfiguracji instalacji KNX poprzez umożliwienie szybkiego, masowego łączenia obiektów grupowych z adresami grupowymi i obiektów grupowych z innymi obiektami grupowymi. Tradycyjne ręczne łączenie w ETS może być czasochłonne, szczególnie w przypadku dużych projektów z dziesiątkami lub setkami punktów. Bulk Linker wykorzystuje intuicyjne przeciąganie i upuszczanie oraz automatyczne parowanie, znacznie skracając czas konfiguracji i minimalizując błędy ludzkie.

Oprócz funkcji łączenia, Bulk Linker udostępnia interfejs do zarządzania numerami seryjnymi KNX, umożliwiając użytkownikom eksportowanie i importowanie numerów seryjnych urządzeń w celach dokumentacji projektowej oraz wymiany urządzeń. Aplikacja zawiera również rozbudowane logowanie, pozwalające śledzić wszystkie operacje łączenia oraz wprowadzanie numerów seryjnych KNX wykonywane podczas konfiguracji projektu.

Aktywacja

Postępuj zgodnie z tymi instrukcjami, aby aktywować aplikację w ETS:

• Zakup licencję w MyKNX
• Proszę pobrać i zainstalować aplikację w sposób opisany tutaj
• Proszę uzyskać licencję, jak wyjaśniono tutaj

Korzystanie z aplikacji Bulk Linker w ETS

Proszę uruchomić aplikację w sposób opisany tutaj.

Przegląd interfejsu

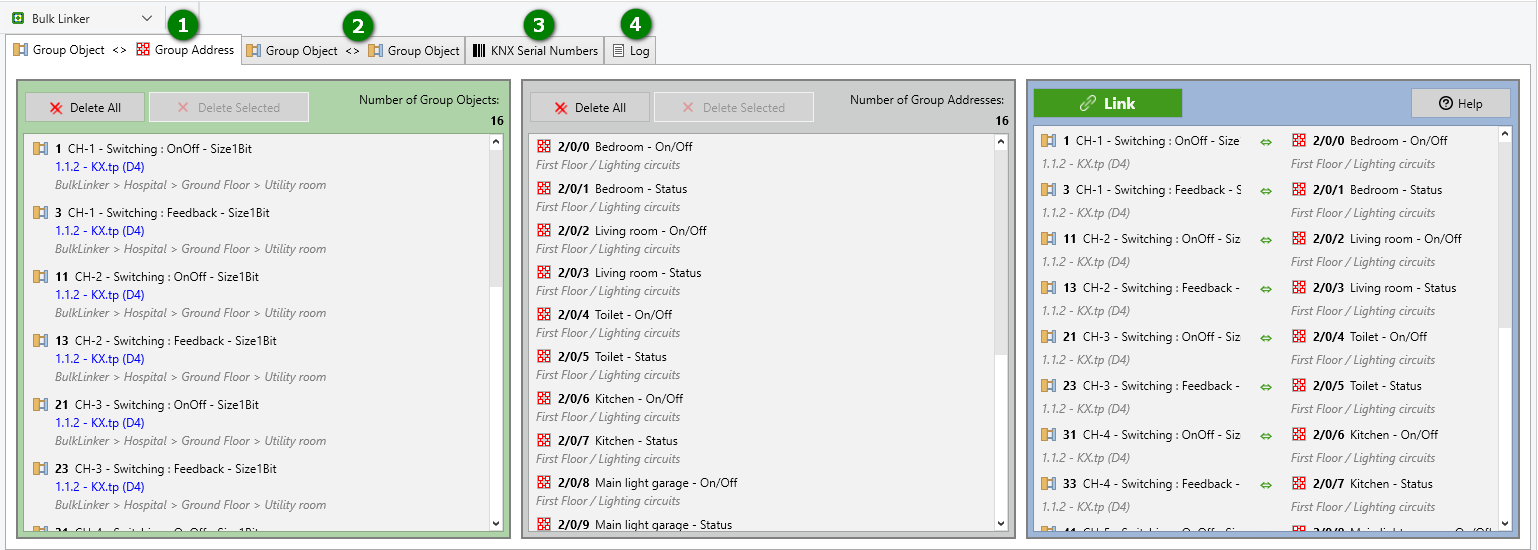

Interfejs aplikacji Bulk Linker jest podzielony na cztery główne zakładki, z których każda zapewnia określone funkcje:

1. Adres grupowy <> Zakładka Obiekt grupowy

Jest to główna zakładka, służąca do masowego łączenia obiektów grupowych z adresami grupowymi. Okno jest podzielone na trzy obszary:

1. Strefa źródłowa (po lewej)
   • Upuszczanie urządzeń, kanałów lub poszczególnych obiektów grupowych.
   • Przyciski umożliwiające usunięcie wszystkich lub wybranych elementów.
   • Licznik wyświetlający liczbę elementów na liście.
2. Strefa docelowa (środkowa)
   • Upuszczanie Adresów gupowych, zakresów grup (np. grup głównych lub środkowych) lub Funkcji budynku.
   • Przyciski umożliwiające usunięcie wszystkich lub wybranych elementów.
   • Licznik wyświetlający liczbę elementów na liście.
3. Podgląd & Strefa linków (po prawej)
   • Automatyczny podgląd parowania na podstawie kolejności na liście.
   • Przycisk Połącz do wykonywania powiązań.
   • Przycisk Help umożliwiający dostęp do dokumentacji.

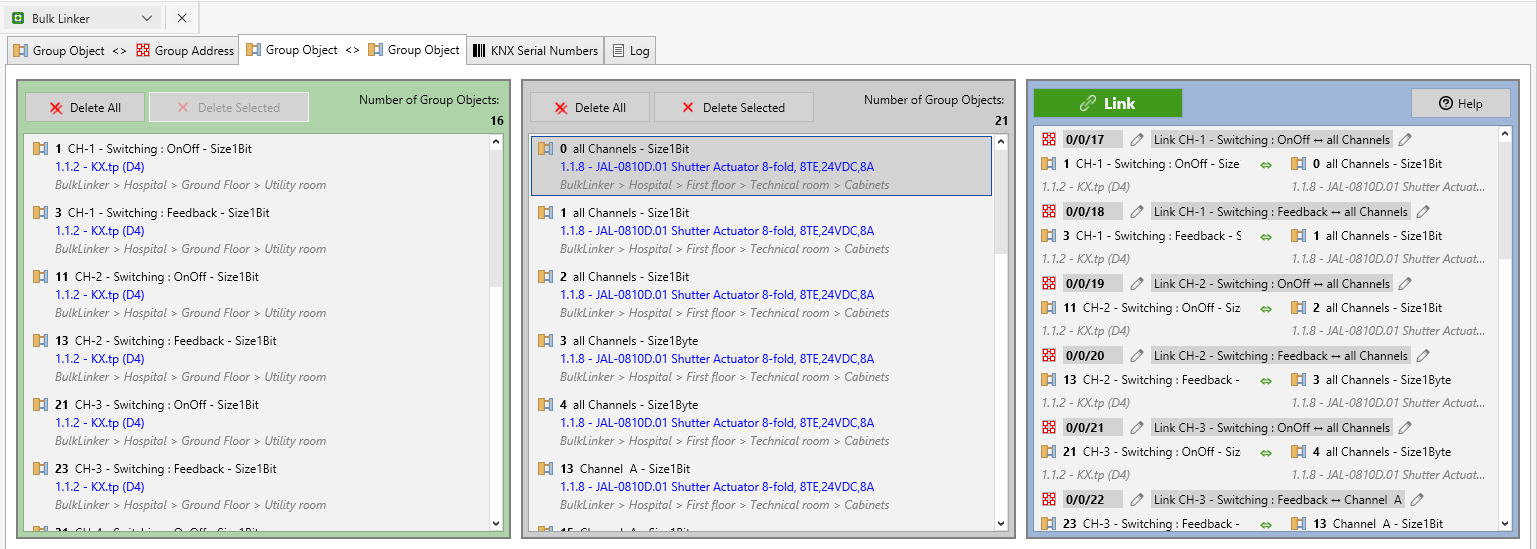

2. Obiekt grupowy <> Zakładka Obiekt grupowy

Ta karta umożliwia bezpośrednie łączenie obiektów grupowych z innymi obiektami grupowymi, bez konieczności ręcznego tworzenia struktury adresów grupowych. Układ jest podobny do pierwszej zakładki:

1. Strefa źródłowa (po lewej)
   • Upuść urządzenia, kanały lub poszczególne obiekty grupowe, które będą służyć jako źródło.
   • Przyciski umożliwiające usunięcie wszystkich lub wybranych elementów.
   • Licznik wyświetlający liczbę elementów na liście.
2. Strefa docelowa (środkowa)
   • Upuść urządzenia, kanały lub poszczególne obiekty grupowe, które będą służyć jako cel.
   • Przyciski umożliwiające usunięcie wszystkich lub wybranych elementów.
   • Licznik wyświetlający liczbę elementów na liście.
3. Podgląd & Strefa linków (po prawej)
   • Podgląd automatycznego parowania pokazujący, które obiekty grupowe zostaną połączone za pomocą adresu grupowego. Możesz zmodyfikować nazwę i numer adresu grupowego, który ma zostać utworzony. Sugerowany adres grupowy zawsze opiera się na pierwszym dostępnym numerze, zaczynając od 0 do 31 dla grup głównych, od 0 do 7 dla grup środkowych, a następnie od 0 do 255 dla adresów grupowych (0/0/0 jest wykluczone).
   • Przycisk Połącz służy do wykonania powiązania obiektu grupowego z obiektem grupowym.

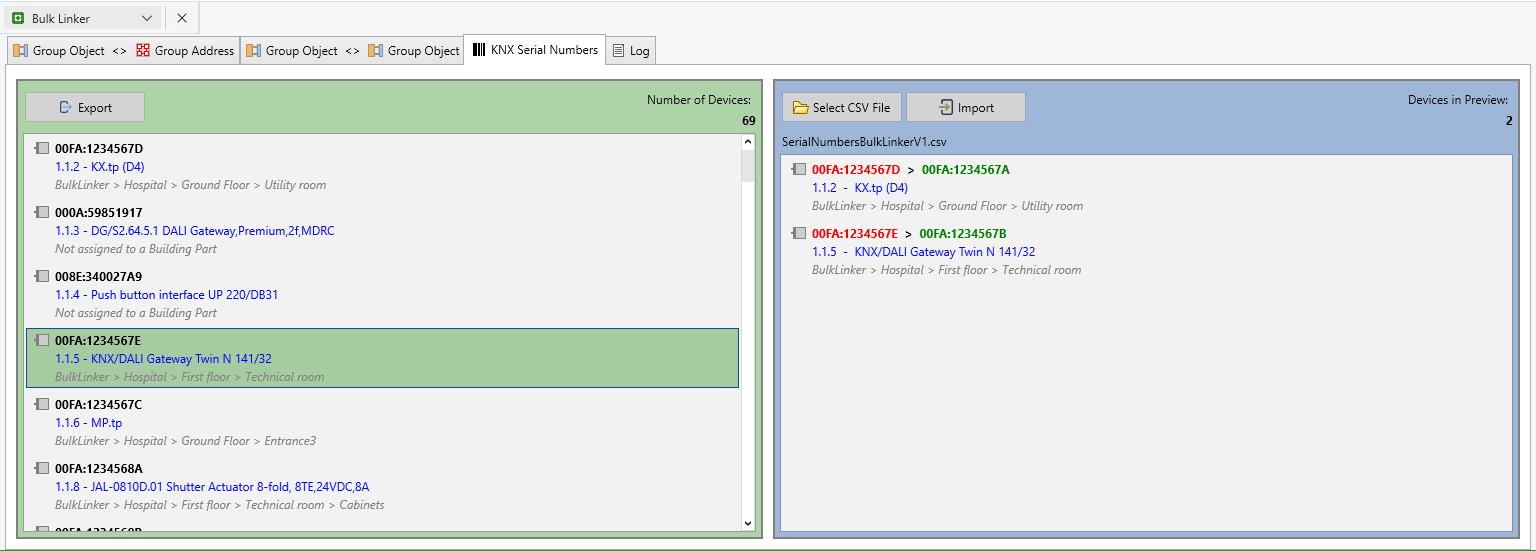

3. Zakładka Numery seryjne KNX

Ta zakładka udostępnia narzędzia do zarządzania numerami seryjnymi urządzeń w projekcie:

• Lista urządzeń (po lewej)
  • Wyświetla wszystkie urządzenia w projekcie z ich numerami seryjnymi KNX (jeśli istnieją), posortowane według adresu indywidualnego (rosnąco).
  • Wyświetla nazwę urządzenia, adres indywidualny, lokalizację oraz numer seryjny dla każdego urządzenia.
  • Przycisk Eksportuj służy do zapisania listy urządzeń i numerów seryjnych do pliku CSV.
  • Licznik pokazujący całkowitą liczbę urządzeń.
• Import & Strefa podglądu (po prawej)
  • Przycisk Wybierz plik CSV służy do wybrania pliku zawierającego numery seryjne do zaimportowania. Gdy tylko zostanie wybrany plik o poprawnej strukturze (adres indywidualny, numer seryjny KNX), lista podglądu poniżej wyświetli wszystkie urządzenia do zaktualizowania wraz z ich obecnymi (jeśli istnieją) i nowymi numerami seryjnymi.
  • Przycisk Importuj służy do zastosowania zmian numerów seryjnych w projekcie.
  • Licznik pokazujący liczbę urządzeń do aktualizacji.

Struktura pliku CSV jest następująca: [Adres indywidualny,Numer seryjny KNX], gdzie adres indywidualny powinien mieć format x.y.z (np. 1.1.1), a numer seryjny KNX ManufacturerCode:UniqueNumber (np. 00FA:59851921)

4. Zakładka Dziennik

Zakładka Log zawiera chronologiczny zapis wszystkich operacji łączenia:

• Wyświetla wszystkie pomyślne operacje łączenia oraz wprowadzanie numerów seryjnych KNX wraz z oznaczeniami czasu.
• Wyświetla szczegóły dotyczące tego, co zostało połączone (obiekty grupowe z adresami grupowymi lub obiekty grupowe z innymi obiektami grupowymi) lub urządzenie, do którego wprowadzono numer seryjny KNX.
• Przycisk Wyczyść wszystko służy do usunięcia historii logów.

Schemat działania

Łączenie adresu grupowego z obiektem grupowym

1. Uzupełnij strefę źródłową

• Przeciąganie i upuszczanie elementów z ETS:
  • Urządzenie: Dodaje wszystkie aktywne obiekty grupowe urządzenia.
  • Kanał: Dodaje wszystkie aktywne obiekty grupowe w ramach kanału.
  • Obiekty grupowe: Dodaje poszczególne obiekty grupowe.

2. Uzupełnij strefę docelową

• Przeciągnij i upuść:
  • Adres grupowy: Dodaje pojedynczy adres grupowy.
  • Zakres grup: Dodaje wszystkie adresy grupowe w zakresie.
  • Funkcja budynku: Dodaje powiązane adresy grupowe.

3. Sprawdzenie podglądu

• Narzędzie łączy elementy w pary według ich kolejności indeksów (tj. pierwszy element z listy źródłowej z pierwszym elementem z listy docelowej itd.)
• Wszelkie nadmiarowe elementy z którejkolwiek z list są ignorowane (np. jeśli jest mniej adresów grupowych niż obiektów grupowych, wówczas tylko te, które mają odpowiadający obiekt grupowy, zostaną połączone).
• Dostosowanie kolejności odbywa się poprzez przeciąganie i upuszczanie lub polecenia menu kontekstowego (Move Up, Move Down).

4. Tworzenie powiązań

• Proszę kliknąć przycisk Połącz .
• Okno dialogowe potwierdzenia wyświetla liczbę utworzonych powiązań i ewentualne błędy.
• Wpisy powiązań są zapisywane w danych aplikacji projektu i można je później przejrzeć za pomocą zakładki'Dziennik'.

Łączenie obiektu grupowego z obiektem grupowym

1. Przejdź do zakładki Obiekt grupowy <> Obiekt grupowy

• Przełącz się na drugą zakładkę w interfejsie Bulk Linker.

2. Uzupełnij strefę źródłową

• Przeciągnij i upuść źródłowe obiekty grupowe z ETS:
  • Urządzenie: Dodaje wszystkie aktywne obiekty grupowe urządzenia.
  • Kanał: Dodaje wszystkie aktywne obiekty grupowe w ramach kanału.
  • Obiekty grupowe: Dodaje poszczególne obiekty grupowe.

3. Uzupełnij strefę docelową

• Przeciągnij i upuść docelowe obiekty grupowe z ETS, korzystając z tych samych metod co w strefie źródłowej.

4. Sprawdzenie podglądu

• Podgląd pokazuje, w jaki sposób obiekty grupowe zostaną połączone ze sobą w oparciu o ich kolejność.
• Elementy są parowane według kolejności indeksów (pierwszy z pierwszym, drugi z drugim itd.).
• Dostosuj kolejność za pomocą przeciągania i upuszczania lub poleceń z menu kontekstowego (Przesuń w górę, Przesuń w dół).
• Dostosuj numer i/lub nazwę adresu grupowego, jeśli to konieczne.

5. Utwórz powiązania obiektów grupowych

• Proszę kliknąć przycisk Połącz .
• Okno dialogowe potwierdzenia wyświetla liczbę utworzonych powiązań i ewentualne błędy.
• Wszystkie operacje łączenia są automatycznie rejestrowane w zakładce Log.

Zarządzanie numerami seryjnymi KNX

Eksportowanie numerów seryjnych

1. Przejdź do zakładki Numery seryjne KNX.
2. Przejrzyj listę urządzeń i ich obecne numery seryjne w lewym panelu.
3. Kliknij przycisk Eksportuj.
4. Wybierz lokalizację i nazwę pliku CSV.
5. Wyeksportowany plik zawiera nazwy urządzeń, adresy indywidualne oraz numery seryjne.

Importowanie numerów seryjnych

1. Przejdź do zakładki Numery seryjne KNX.
2. Kliknij przycisk Wybierz plik CSV w prawym panelu.
3. Przeglądaj i wybierz plik CSV zawierający numery seryjne (zazwyczaj wcześniej wyeksportowany i zmodyfikowany).
4. Po wybraniu poprawnego pliku podgląd wyświetla tylko urządzenia, które mają zostać zaktualizowane, wraz z następującymi informacjami:
   • Nazwa urządzenia, adres indywidualny, lokalizacja, stary numer seryjny KNX oraz nowy numer seryjny KNX dla każdego urządzenia.
5. Sprawdź podgląd, aby upewnić się, że odpowiednie urządzenia zostaną zaktualizowane.
6. Kliknij przycisk Importuj, aby zastosować zmiany.
7. Okno dialogowe potwierdzenia wyświetla liczbę zaktualizowanych urządzeń.
8. Operacja importu jest rejestrowana w zakładce Dziennik.

Przeglądanie dziennika

• Przełącz się na kartę Dziennik, aby zobaczyć chronologiczne podsumowanie wszystkich operacji wykonanych za pomocą Bulk Linker.
• Dziennik zawiera:
  • Operacje łączenia adresu grupowego z obiektem grupowym
  • Operacje łączenia obiektu grupowego z obiektem grupowym
  • Operacje importu numerów seryjnych
• Każdy wpis w dzienniku pokazuje znacznik czasu i szczegóły operacji.
• Użyj przycisku Wyczyść wszystko, aby w razie potrzeby wyczyścić dziennik.

Najlepsze praktyki

• Zaplanuj swoją strategię łączenia: Przed użyciem Bulk Linker uporządkuj swoje obiekty grupowe i adresy grupowe w logicznej kolejności, aby skorzystać z parowania opartego na indeksach.
• Skorzystaj z podglądu: Zawsze sprawdzaj podgląd przed kliknięciem przycisku „Połącz”, aby upewnić się, że zostaną utworzone prawidłowe pary.
• Twórz kopię zapasową numerów seryjnych: Regularnie eksportuj numery seryjne swoich urządzeń jako kopię zapasową, szczególnie przed wprowadzaniem zmian w urządzeniach lub wymianą urządzeń.
• Przeglądaj dziennik: Okresowo sprawdzaj zakładkę Dziennik, aby upewnić się, że wszystkie operacje łączenia zostały wykonane pomyślnie i aby prowadzić zapis zmian konfiguracji.
• Organizuj według kanałów: Pracując z urządzeniami posiadającymi wiele kanałów, rozważ upuszczenie całych kanałów, aby zachować logiczne grupowanie w połączeniach.
