Aby przesłać projekt KNX z komputera do zamontowanych urządzeń KNX, użytkownik ETS musi przeprowadzić programowanie. Ten krok można wykonać dopiero po dokonaniu ustawień interfejsu magistralnego.
Programowanie
Do realizacji tego zadania ETS oferuje kilka wariantów programowania, których zastosowanie zależy od potrzeb instalatora oraz stanu konfiguracji urządzeń. ETS rozróżnia następujące dane do zaprogramowania w urządzeniach KNX:
- Adres indywidualny
- Programy aplikacyjne
- Adresy grupowe (a dokładniej adresy grupowe i powiązania między obiektami grupowymi)
- Parametry
Flagi programowania

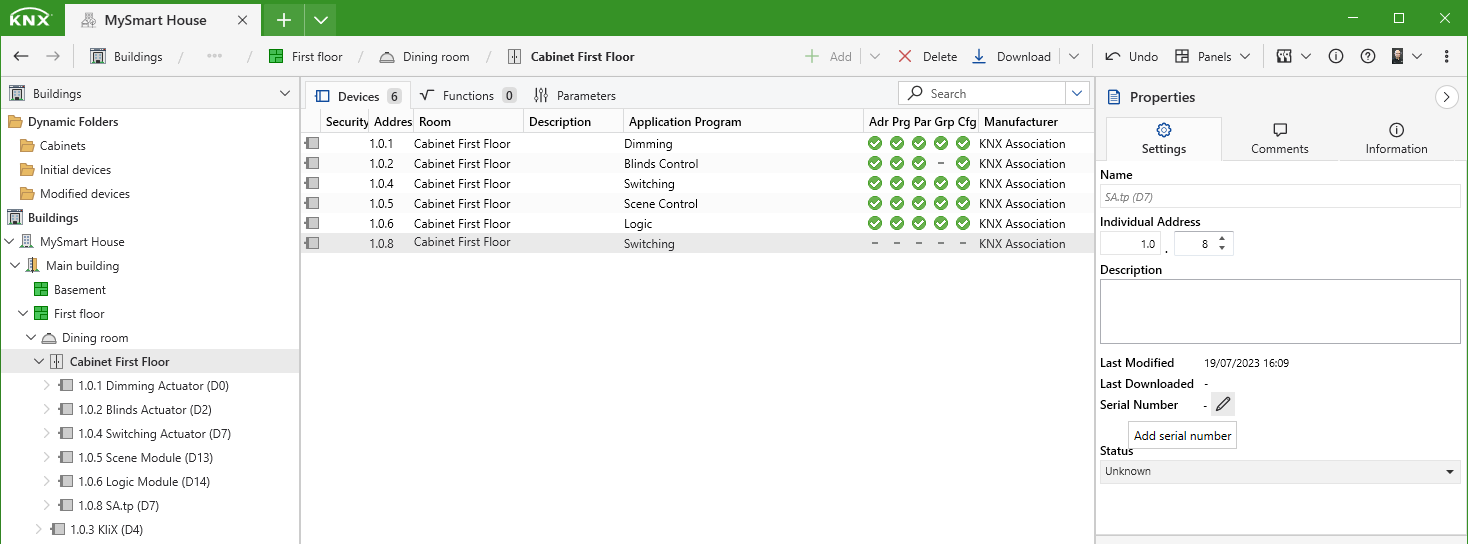

ETS na podstawie szeregu flag decyduje (np. w panelach Topologia, Budynki czy Urządzenia) czy programowanie zostało zakończone, czy też tylko niektóre dane muszą zostać doprogramowane. Flagi są wyświetlane w widoku listy, można je nazwać 'Statusem zaprogramowania'Flagi mają następujące znaczenie:
Ikony
| Stan początkowy (wcześniej nie programowane) lub programowane, ale odpowiednia właściwość została zmieniona (wymaga ponownego zaprogramowania) | |
| Zaprogramowane |
Flaga/Skrót
| Adr | Adres indywidualny nadany | |
| Prg | Program aplikacyjny wgrany | |
| Par | Parametry wgrane | |
| Grp | Wgrane adresy grupowe + związki logiczne między obiektami grupowymi (tzw. 'powiązania') | |
| Cfg | Wgrane ustawienia specyficzne dla medium (flaga używana tylko dla medium PL i RF; ustawiana przy nadawaniu adresu indywidualnego). |
Warianty programowania

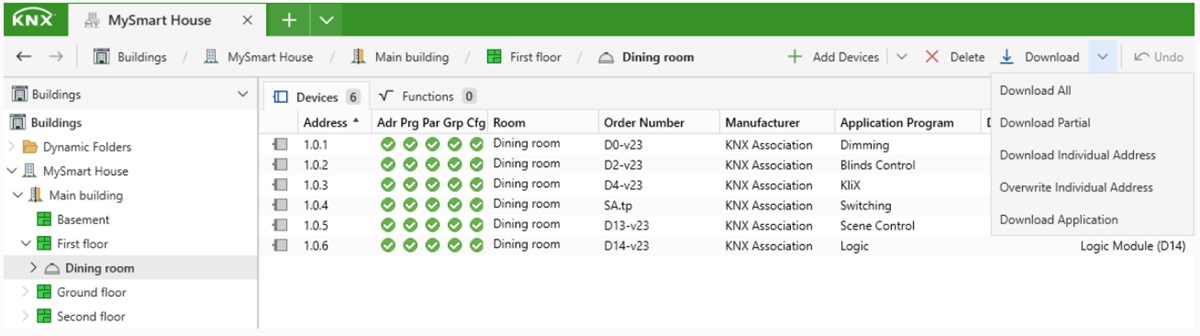

Aby przeprowadzić programowanie, należy wybrać elementy, a następnie kliknąć Programuj:
- w menu Uruchomienie na pasku Menu lub
- poprzez kliknięcie prawym przyciskiem myszy.
Dostępne są następujące opcje:
| Przycisk | Uwagi | Dotyczy flag |
| Programuj wszystko | Wszystkie dane projektu w ETS zostaną wgrane do odpowiednich urządzeń.
|
Adr, Prg, Par, Grp |
| Programuj częściowo |
ETS wgra tylko te dane, które zostały zmienione. ETS rozróżnia dwie grupy:
|
Par, Grp |
| Pobierz adres indywidualny |
Przypisuje adres indywidualny do urządzenia KNX. Zobacz Programowanie adresu indywidualnego. |
Adr |
| Zastąp adres indywidualny |
Przypisuje indywidualny adres do urządzenia KNX poprzez zastąpienie znanego adresu. Funkcja ta pozwala uniknąć konieczności naciskania przycisku programowania na urządzeniu. Opcja ta jest dostępna tylko wtedy, gdy wybrane jest jedno urządzenie.
|
Adr |
| Programuj aplikację | Załaduje program aplikacyjny do urządzenia. | Prg |
W zależności od urządzenia KNX zmiana parametrów może ukryć obiekty grupowe lub wyświetlić dodatkowe. Jest to normalne zachowanie, m.in. aby umożliwić zmianę funkcjonalności produktu poprzez parametryzację. Niektóre obiekty grupowe powiązane z adresami grupowymi nie będą już wyświetlane (poprzednie powiązanie stanie się nieaktualne), ale poprzedni adres grupowy nadal pozostaje w pamięci urządzenia (wgrany podczas poprzedniego programowania) i musi zostać zmieniony przez ponowne zaprogramowanie.
Pobierz adres indywidualny
Dla danych urządzeń, i jeśli obsługują one funkcję numeru seryjnego KNX, możliwe jest programowanie adresu indywidualnego bez fizycznego naciśnięcia przycisku programowania na urządzeniu(-ach).

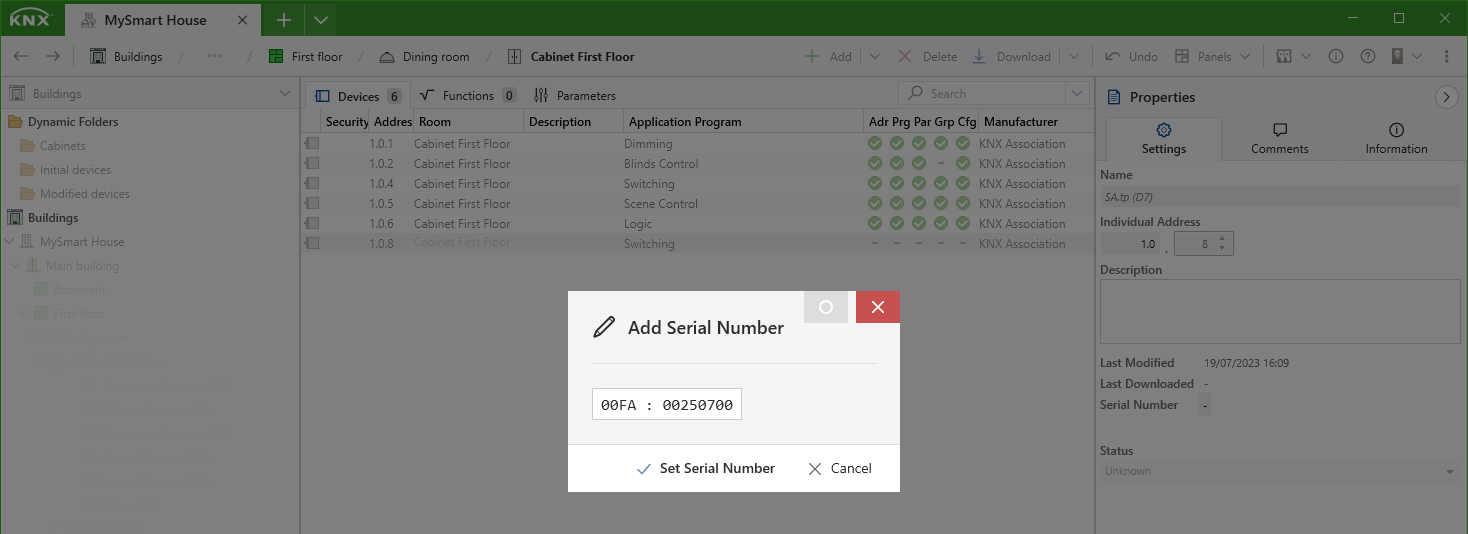

Aby dodać numer seryjny KNX, wybierz urządzenie i najedź kursorem myszy na pole 'Numer seryjny. Następnie kliknij ikonę 'ołówek', aby wprowadzić numer seryjny KNX urządzenia.
Następnie dodaj numer seryjny KNX urządzenia, który jest zazwyczaj widoczny na naklejce na urządzeniu i naciśnij przycisk 'Ustaw numer seryjny, aby zapisać.

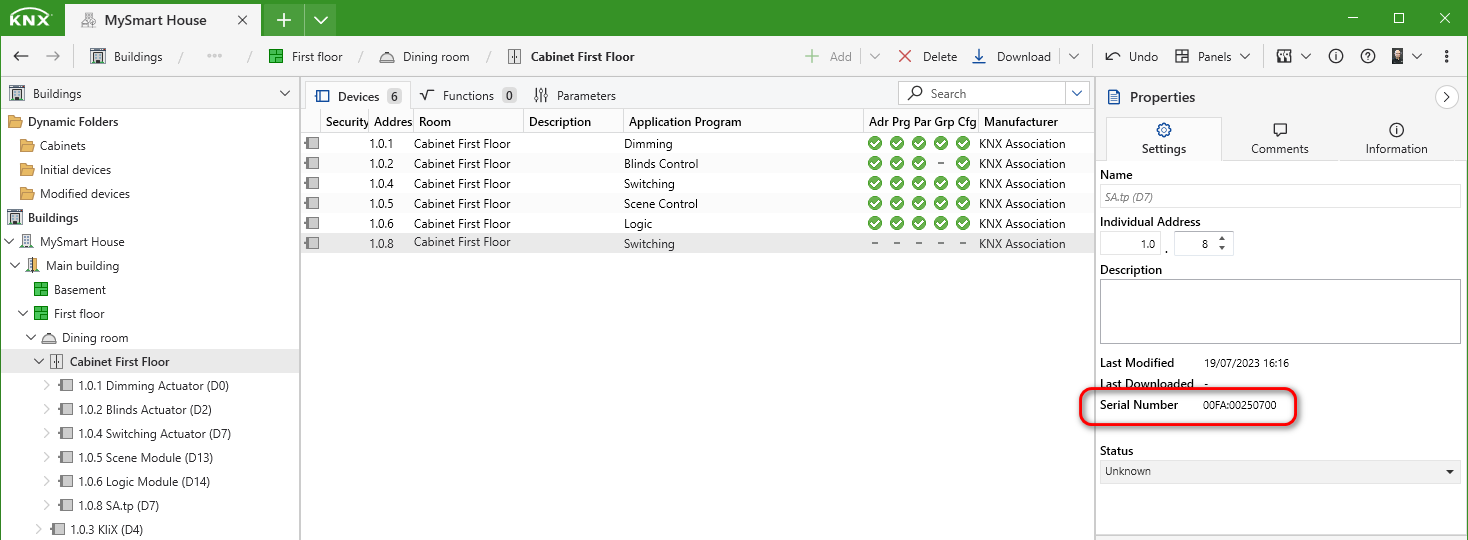

Po dodaniu numeru seryjnego KNX jest on wyświetlany na pasku bocznym.

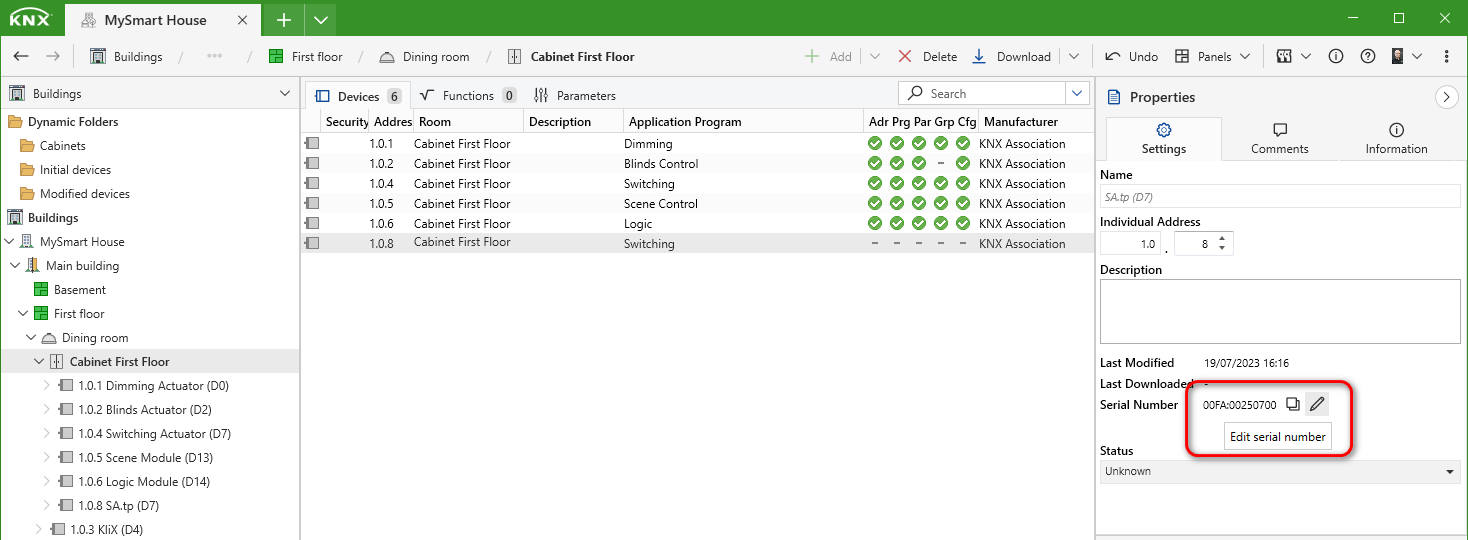

Jeśli chcesz go zmodyfikować lub wyczyścić, najedź kursorem myszy na ikonę 'ołówek'

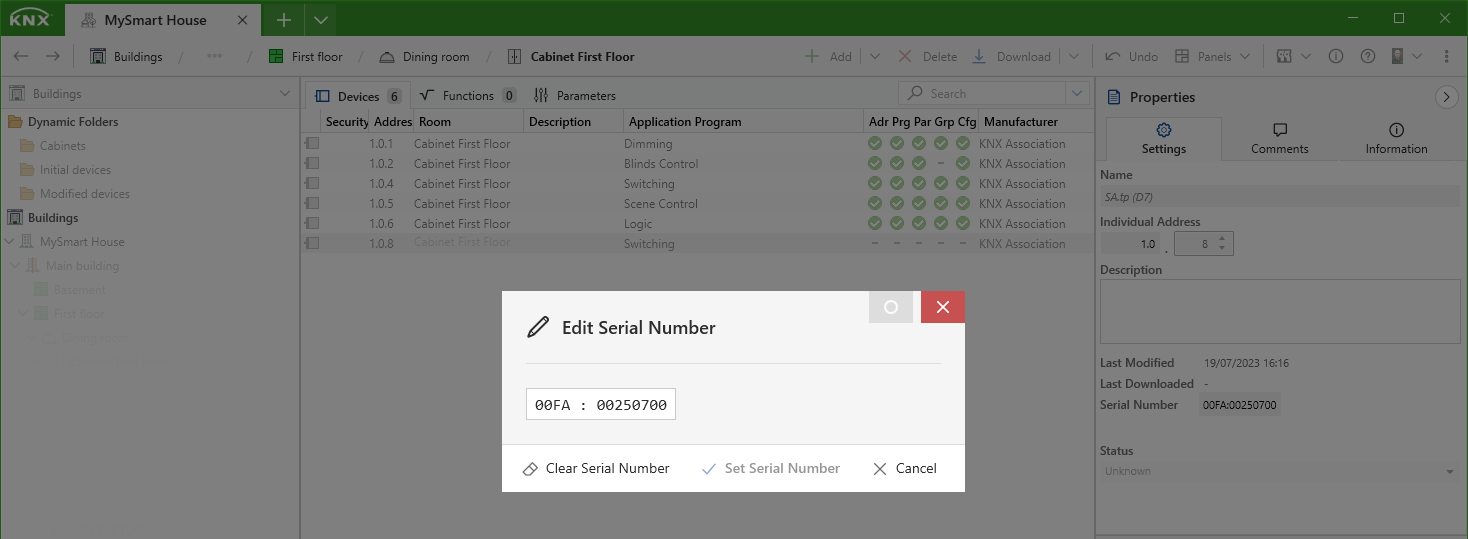

i kliknij go, aby otworzyć okno dialogowe 'Edytuj numer seryjny.
W tym oknie dialogowym możesz:
- wyczyścić już dodany numer seryjny KNX
- ustawić nowy numer seryjny KNX
- anulować działanie
Dla urządzeń, które nie obsługują funkcji numeru seryjnego KNX, zostaniesz poproszony w pasku bocznym, aby fizycznie nacisnąć przycisk programowania na urządzeniu(-ach).
Podgląd procesu programowania

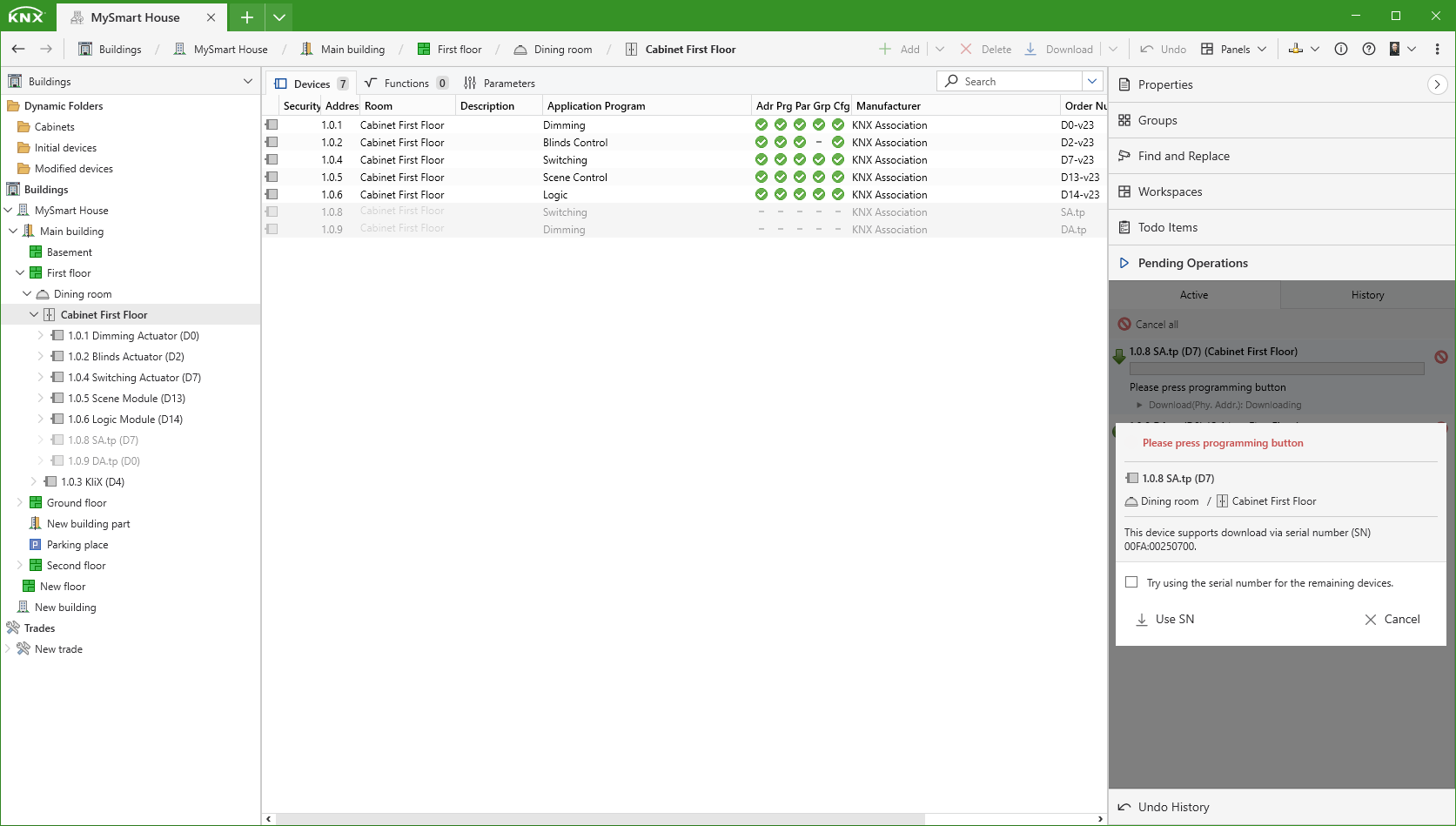

Po uruchomieniu procesu pobierania kontener Operacji Oczekujących zostanie automatycznie aktywowany na pasku bocznym. Można również monitorować proces programowania podglądając ruch na magistrali KNX w odpowiednich monitorach.
Podczas programowania wielu urządzeń, które obsługują funkcję numeru seryjnego KNX, możesz wybrać opcję 'Spróbuj użyć numeru seryjnego dla pozostałych urządzeń' tak, aby nie trzeba naciskać przycisku programowania na urządzeniu.
Zachowanie ETS w trakcie programowania
Proces programowania w ETS działa w tle. Należy pamiętać, że:
- W trakcie programowania urządzeń można pracować pod ETS (projektowanie).
- Programowane urządzenia są chronione przed zmianami przez użytkownika ETS. Dlatego podczas procesu programowania te urządzenia nie mogą być edytowane, np. poprzez modyfikację parametrów.
Więcej informacji na temat:
- zmian i resetowania flag programowania
- kolejności programowania
- programowania urządzenia lokalnego
zostało zawartych w Funkcje programowania.
