Funkcja diagnostyczna 'Adresy indywidualne...' jest używana do:
- sprawdzenia czy urządzenie o podanym adresie indywidualnym istnieje i lokalizacji tego urządzenia,
- wyszukiwania urządzeń w trybie programowania,
- sprawdzenie czy adresy w projekcie ETS zgadzają się z tymi, które są wgrane do urządzeń magistralnych.
Ta funkcja może być wywołana przez pasek narzędzi menu:
- 'Panele' > 'Diagnostyka' > 'Monitoring magistrali' lub 'Monitoring grup'
- 'Diagnostyka' > Monitoring magistrali lub Monitoring grup
- 'Diagnostyka' > Adresy indywidualne
Operacje są podzielone na trzy główne sekcje:
- Tryb programowania
- Sprawdzenie adresu indywidualnego
- Listing wszystkich adresów na linii

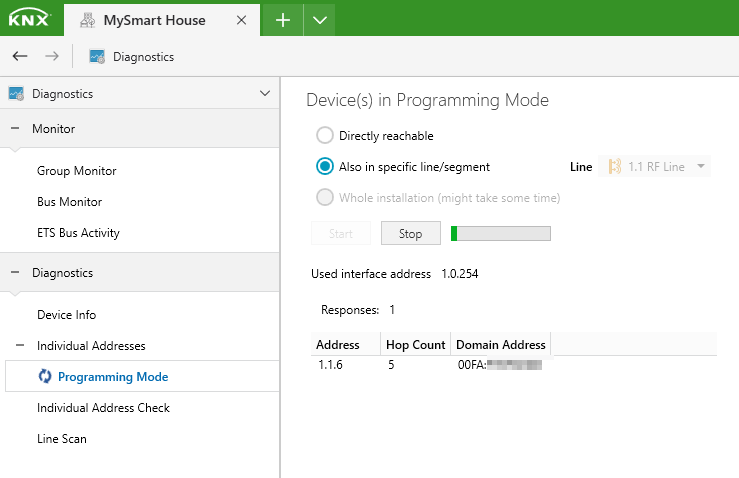

Tryb programowania
- Wyświetla listę wszystkich indywidualnych adresów urządzeń, które są w trybie programowania po naciśnięciu przycisku programowania jednego lub kilku urządzeń (= Dioda Programowania jest włączona).
Jeśli istnieje kilka urządzeń o tym samym indywidualnym adresie, ilość podawana jest w polu 'Odpowiedzi', np. 5 oznacza, że w trybie programowania jest 5 urządzeń. - ETS nieustannie sprawdza, czy istnieją urządzenia w trybie programowania, dopóki aktywny jest przycisk Start.
- Skanowanie można rozpocząć lub zatrzymać za pomocą przycisków Start/Stop.
- Skanowanie jest zatrzymywane automatycznie po zamknięciu okna dialogowego lub po rozpoczęciu operacji programowania.
- Możesz również przeprowadzić wyszukiwanie w:
- konkretnej linii lub segmencie, aby zawęzić wyniki i skrócić czas oczekiwania
- w całym projekcie, ale może to zająć dużo czasu zanim zostanie ukończone
- Adres interfejsu używany do wyszukiwania jest również wyświetlany obok 'Używany adres interfejsu'
Uwaga:
Dla urządzeń KNX TP S-Mode: Należy wyłączyć przycisk programowania (= dioda LED programowania jest wyłączona) odpowiednich urządzeń, aby uniknąć sytuacji, w której więcej urządzeń na magistrali będzie w trybie programowania.
Dla urządzeń KNX RF S-Mode: Jeśli przycisk programowania urządzenia RF nie zostanie wyłączony ręcznie, urządzenie RF zrobi to automatycznie po 4 minutach.

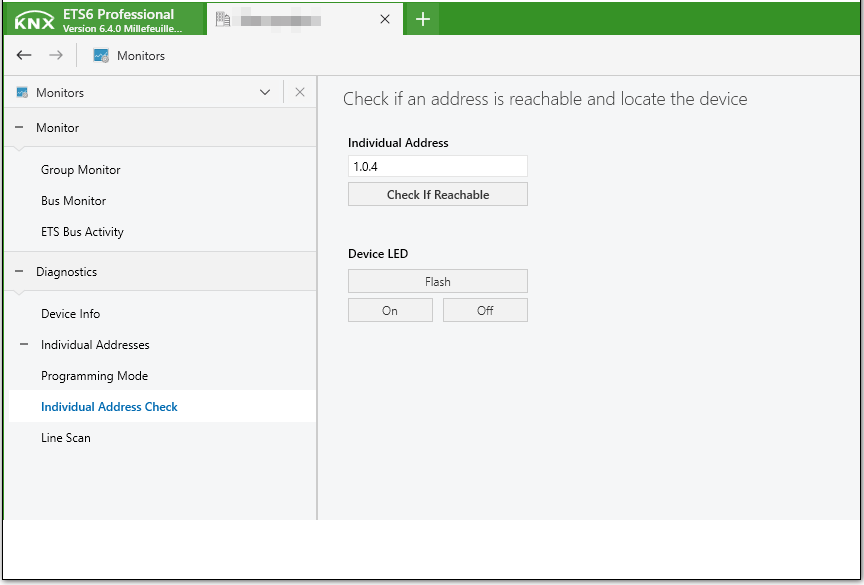

Sprawdzenie adresu indywidualnego
Indywidualny adres

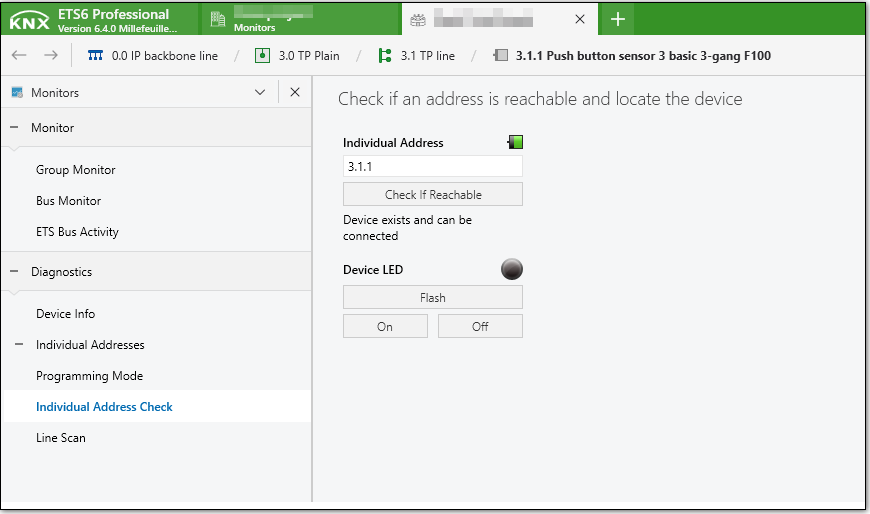

Funkcja ta sprawdza czy urządzenie o podanym adresie indywidualnym istnieje w instalacji i odpowiada. Wprowadź adres indywidualny i kliknij przycisk 'Sprawdź, czy jest osiągalny'. ETS po krótkim czasie wyświetli następujący wynik.
| Ikona | Opis |
|---|---|
| Urządzenie istnieje | |
| Urządzenie nie istnieje |
Dioda LED urządzenia
Inną możliwością zlokalizowania urządzenia w instalacji jest użycie przycisków Miganie, Włącz lub Wyłącz:
- Miganie: Dioda programowania urządzenia o podanym adresie indywidualnym będzie migać;
- Włącz: Dioda programowania urządzenia o podanym adresie indywidualnym zostanie włączona;
- Wyłącz: Dioda programowania urządzenia o podanym adresie indywidualnym zostanie wyłączona;

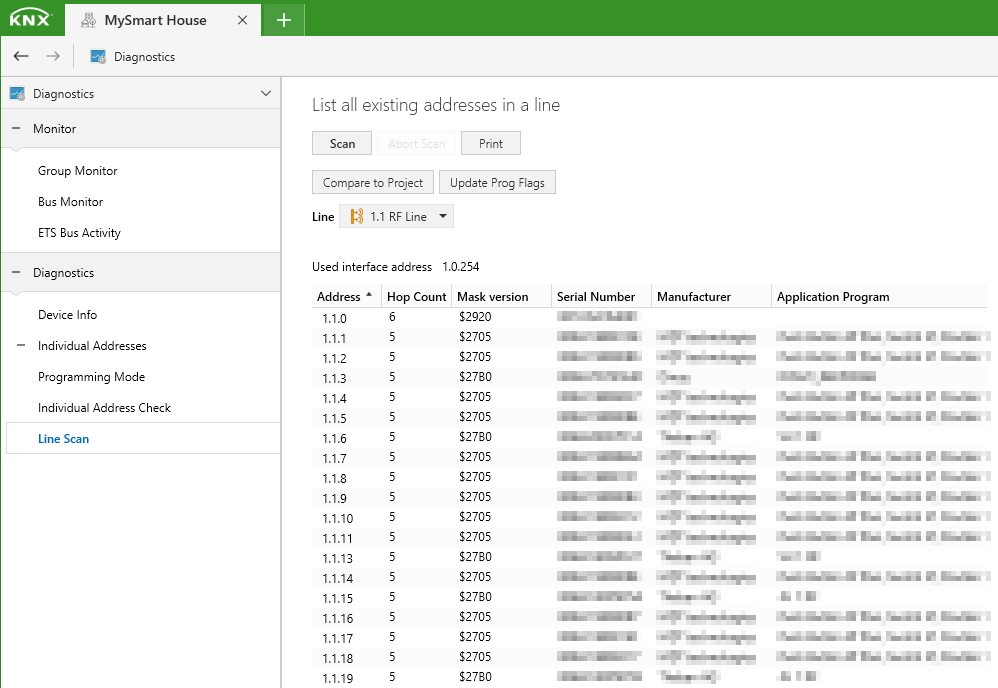

Listing wszystkich adresów na linii
Scan
Przycisk Skanowania Linii pokazuje, które adresy zostały już przypisane w linii.
Jeśli chcesz dowiedzieć się, który adres indywidualny został już przypisany w linii, możesz nacisnąć przycisk skanowania linii po wybraniu 'Linii, którą chcesz zeskanować.
Zostaną wyświetlone adresy indywidualne znalezione w wybranej linii, a także wersje masek tych urządzeń.
To zadanie może zająć trochę czasu, więc możesz przerwać skanowanie, naciskając przyciskPrzerwij skanowanie' po otrzymaniu informacji, których szukasz.
Tryb skanowania zależy teraz od typu medium i interfejsu wybranej linii/segmentu. Zasadniczo jest 'Fast', jeśli którakolwiek z poniższych sytuacji ma zastosowanie:
- medium jest RF lub PL
- medium jest IP i interfejs routingu jest dostępny/wybrany
- medium jest TP i interfejsem jest TP (USB lub IP-Tunneling), a interfejs znajduje się na tej samej linii/segmencie

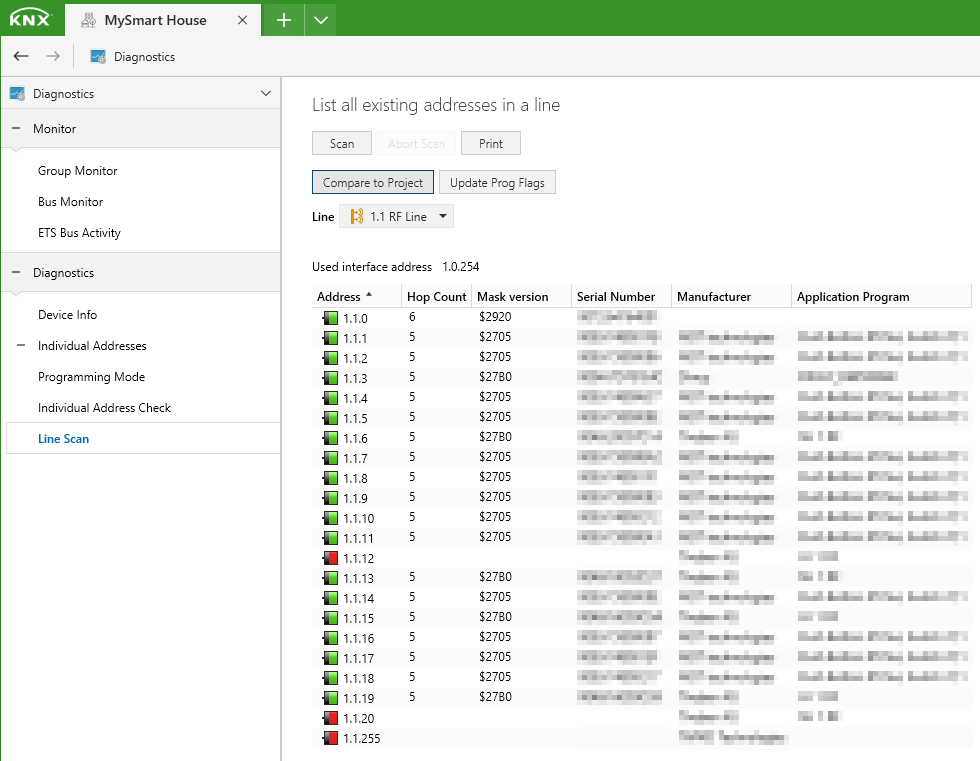

Porównanie z projektem
Po zakończeniu skanowania linii przycisk 'Porównaj z projektem' jest dostępny. Porównuje wyniki skanowania z projektem ETS.
| Ikona | Opis |
|---|---|
| Urządzenie zostało znalezione zarówno w projekcie ETS, jak i w aktualnej linii. | |
| Urządzenie zostało znalezione w projekcie ETS, ale nie znalezione (brak odpowiedzi) w aktualnej linii. | |
| Urządzenie znalezione na danej linii, ale nieistniejące w projekcie | |
| Urządzenie zostało znalezione, jednak może to być urządzenie bezpieczne z nieznanym kluczem |
Aktualizacja flag programowania
Po zakończeniu skanowania linii dostępny będzie przycisk 'Aktualizuj flagi programowania'. Ustawia flagę 'Adr' (= zaprogramowany adres indywidualny) dla wszystkich urządzenń bieżącego projektu ETS, dla których wynik skanowania był pozytywny (oznaczone zieloną ikoną).
Te 3 funkcje tj. 'Tryb programowania', 'Sprawdzenie adresu indywidualnego' i 'Skanowanie linii' nie mogą być uruchomione jednocześnie. Gdy jeden z nich zostanie uruchomiony, dwa pozostałe zostają tymczasowo wyłączone, dopóki aktywny nie zostanie zatrzymany lub ukończony.
