Funkcja Informacje o urządzeniu służy głównie do sprawdzania czy:
- poprawny program aplikacyjny został wgrany do urządzenia magistralnego
- zamontowano odpowiedni moduł aplikacyjny
ETS automatycznie uruchomi połączenie magistralne w celu odczytania części pamięci urządzenia. Dane zostaną przeanalizowane, a wynik zostanie wyświetlony.

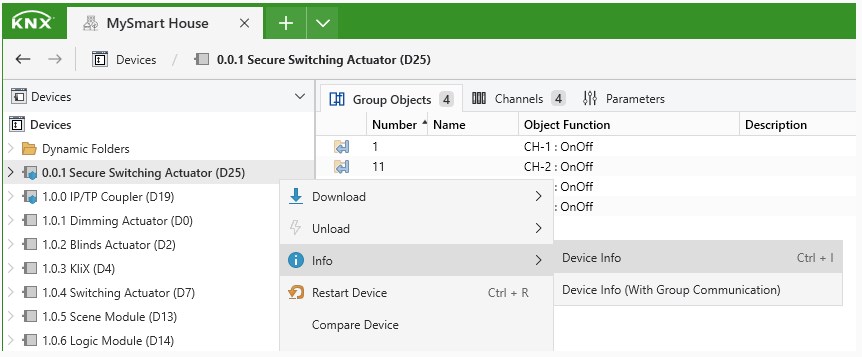

'Informacje o urządzeniu' można wywołać za pomocą:
- kliknięcia prawym przyciskiem myszy na urządzeniu 'Informacja > Informacja o urządzeniu lub Informacja o urządzeniu (z adresami grupowymi)'
- paska narzędzi kontekstowych 'Informacja > Informacja o urządzeniu lub Informacja o urządzeniu (z adresami grupowymi)'
- paska menu 'Diagnostyka > Informacje o urządzeniu'
Aby odczytać adresy grupowe, które zostały przypisane do obiektów grupowych urządzenia, można wybrać opcję '... z adresami grupowymi', aby wynik zawierał również te informacje. Reasumując, istnieją dwie opcje wywołania informacji o urządzeniu, tj. 'Informacja o urządzeniu' i 'Informacja o urządzeniu (z adresami grupowymi)'. W przypadku wybrania tej drugiej opcji odczytywane są również adresy grupowe przypisane do obiektów komunikacyjnych.
Wyświetlanie wyników

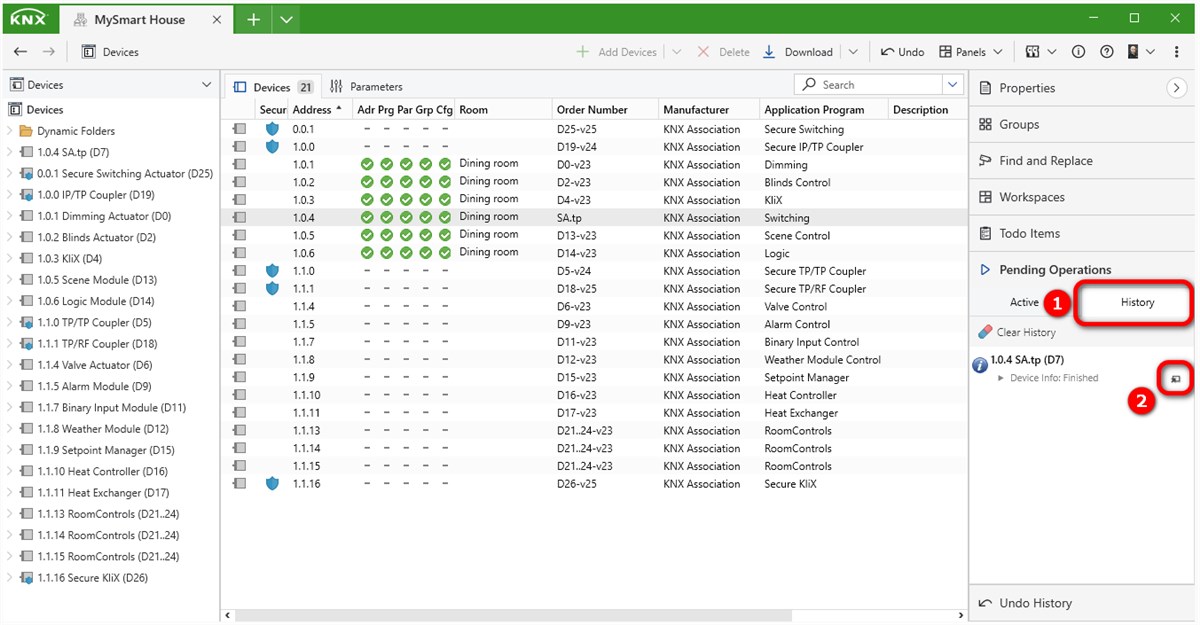

Po uruchomieniu Informacji o urządzeniu otwiera się 'Zadania oczekujące' na pasku bocznym i działanie (np. Informacje o urządzeniu: Zakończone) jest wyświetlane. Kliknij kartę 'Historia', a następnie ikonę , aby wyświetlić wyniki informacji o urządzeniu. Otworzy się nowe okno.
Pasek menu
| Element menu | Opis |
| Zapisz | Pozwala na zapisywanie wyników w formacie pliku HTML. |
| Wydrukuj | Pozwala na wydrukowanie wyników. |
| Zamknij | Zamyka okno wyniku. |

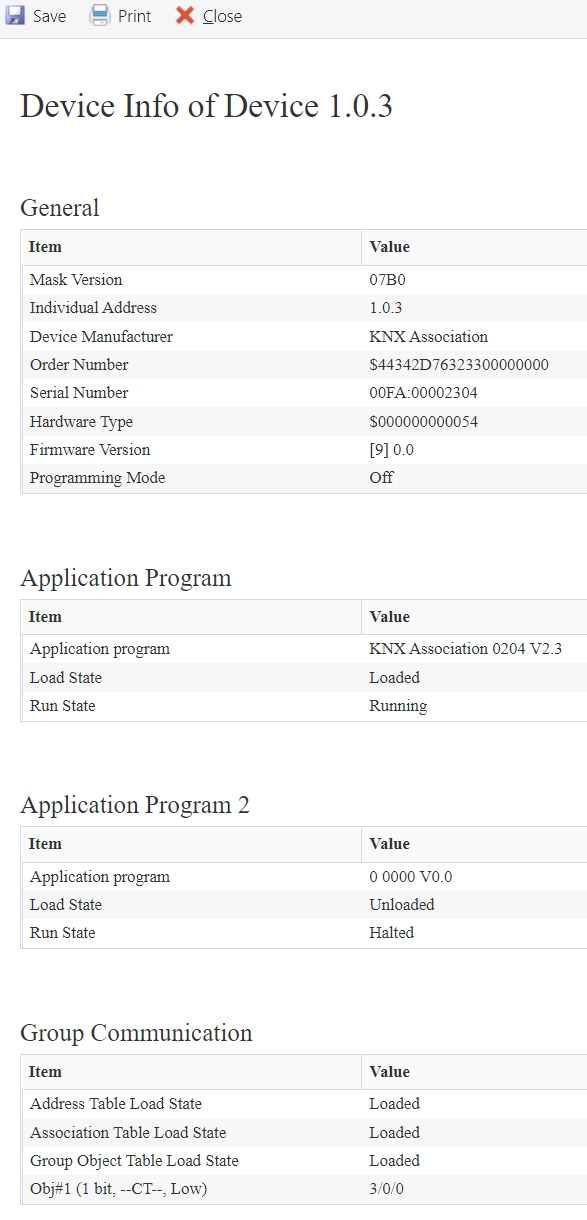

Zawartość
Informacje o urządzeniu są wyświetlane w formie sformatowanej i niesformatowanej, tj. raz jako wartość liczbowa, a raz jako interpretacja wartości liczbowej. Szczegóły dotyczące interpretacji wyników zawarte są w specyfikacji KNX. W zależności od wersji maski urządzenia, wyświetlonych elementów będzie mniej lub więcej. Poniżej wymieniono tylko znaczenia ogólne:
| Element (Ogólne) | Opis |
| Wersja maski | Aktualna wersja maski urządzenia magistralnego |
| Indywidualny adres | Adres indywidualny urządzenia magistralnego |
| Device manufacturer | Nazwa producenta urządzenia magistralnego |
| Numer zamówieniowy | Numer zamówieniowy (jeśli został przez producenta podany) w formie czytelnej/odkodowanej (lub heksadecymalnie) |
| Numer seryjny | Unikalny identyfikator urządzenia |
| Wersja firmware'u | Wersja oprogramowania urządzenia |
| Napięcie magistralne | Napięcie magistrali zmierzone przez urządzenie |
| Tryb programowania | Stan diody programowania |
| Błąd działania | Błąd w urządzeniu podczas wykonywania programu (jeżeli nie ma błędu → OK) |
| Typ PEI urządzenia | Nazwa sprzętowego typu złącza PEI |
| Element (program aplikacyjny) | Opis |
| Application program | Nazwa programu aplikacyjnego + wersja |
| Stan zaprogramowania | Status procedury programowania urządzenia |
| Stan działania | Status programu aplikacyjnego (np. zatrzymany, uruchomiony, wstrzymany) |
| Typ PEI oprogramowania | Przeznaczenie łącza PEI (01 – niewłaściwy typ łącza PEI) |
| Element (komunikacja grupowa) | Opis |
|
Status załadowanych tabel z tekstem/wartością (jeśli są dostępne w urządzeniu) |
| Obiekty grupowe |
Numer obiektu; (rozmiar obiektu/flagi/priorytet)
|
W przypadku sprzęgieł zobaczysz tutaj informacje o typie sprzęgła i jego możliwościach, takie jak 'maks. długość APDU', bieżąca konfiguracja routingu (np. linia główna --> linia podrzędna), ustawienia zabezpieczeń (jeśli są) itp.
W przypadku niektórych urządzeń odczyt komunikacji grupowej jest niemożliwy, niezależnie od tego czy dla tego urządzenia istnieją adresy grupowe i obiekty komunikacyjne. W takim przypadku informacja o komunikacji grupowej (obiektów grupowyych) jest wyświetlana jako „nie zaimplementowano”.
Urządzenia o różnych właściwościach i funkcjach są rozróżniane w KNX za pomocą tzw. wersji maski, co oznacza, że w konsekwencji każde urządzenie KNX ma określony identyfikator. Nieznane wersje masek (np. nowych urządzeń w fazie rozwoju) nie są wyświetlane, gdy wywoływane jest narzędzie 'Informacje o urządzeniu'.
