Kreator projektu prowadzi użytkownika krok po kroku przez proces tworzenia projektu, korzystając ze wstępnie skonfigurowanych lub utworzonych samodzielnie szablonów projektów. Szablon jest podobny do 'konfiguracji' i zawiera elementy dla całej struktury budynku, takie jak liczby oraz nazwy pięter i pomieszczeń oraz ich opisy. Dodatkowo tworzone są predefiniowane adresy grupowe, które są później używane do łączenia obiektów grupowych.
Kreator projektu składa się z trzech kroków, które można wystartować, naciskając przycisk „Uruchom kreator projektu”:

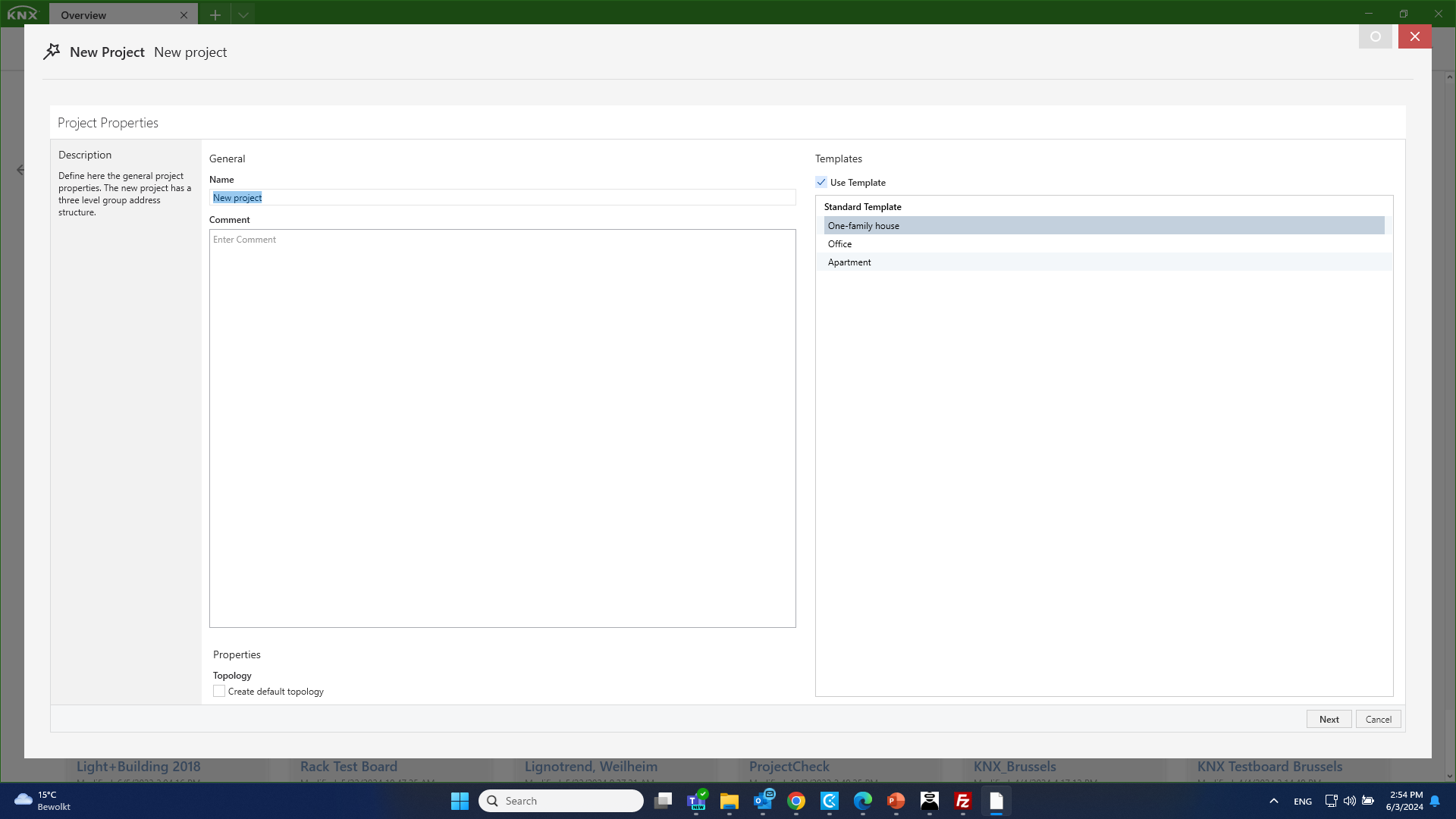

Krok 1: Właściwości projektu
To samo dotyczy wszystkich trzech typów szablonów.
Ogólne
Wpisz nazwę projektu i opcjonalnie komentarz.
Właściwości
Zaznacz/odznacz opcję 'Utwórz domyślną topologię' w 'Topologia'
Folder szablonu
A. Nowy projekt (bez szablonu)
Tworzy nowy projekt od podstaw. Można go zapisać i użyć ponownie później w punkcie C. Wstępnie zdefiniowana jest tylko nazwa budynku. Każdy krok kreatora pozwala dodać elementy potrzebne w projekcie.
B. Szablony standardowe
Można wybrać jeden z trzech wstępnie skonfigurowanych szablonów, które zawierają różne elementy oraz predefiniowane funkcje i typy funkcji:
- Dom jednorodzinny: 3 kondygnacje, każde z 8, 5, 3 pomieszczeniami
- Biuro: 2 kondygnacje, każda z 10 lub 1 pomieszczeniem (-ami)
- Apartament: 1 piętro z 7 pokojami
C. Szablony zdefiniowane przez użytkownika
Szablony projektów utworzone i zapisane wcześniej przez użytkownika mogą być ponownie użyte w tym miejscu.

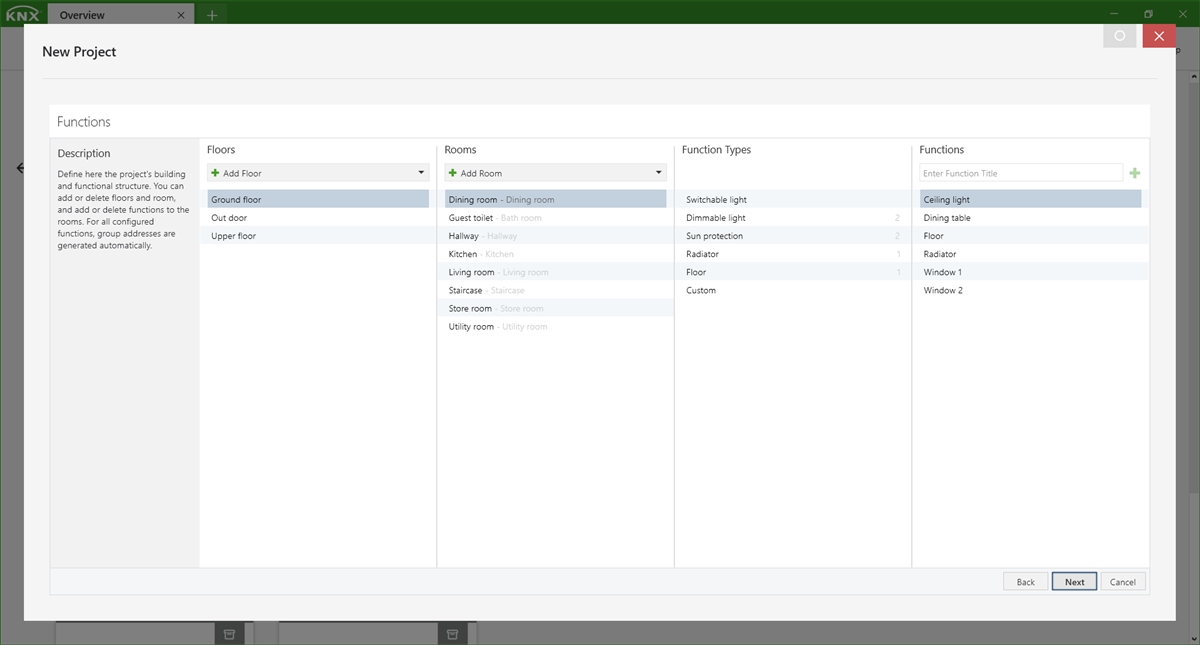

Krok 2: Funkcje
W tym kroku zostanie skonfigurowana struktura budynku instalacji KNX. W zależności od szablonu wybranego w kroku 1, dostępne są różne funkcje. Jeżeli wybrano szablon A, należy wprowadzić tutaj wszystkie definicje. Jeżeli wybrana została opcja B lub C, to:
- Nazwa budynku zostanie wstępnie nadana, ale będzie można ją później zmienić
- tworzone są predefiniowane części i funkcje budynku, które mogą być później zmieniane, rozbudowywane lub usuwane przez użytkownika. Tworzone są również odpowiednie adresy grupowe (w tym momencie niewidoczne).

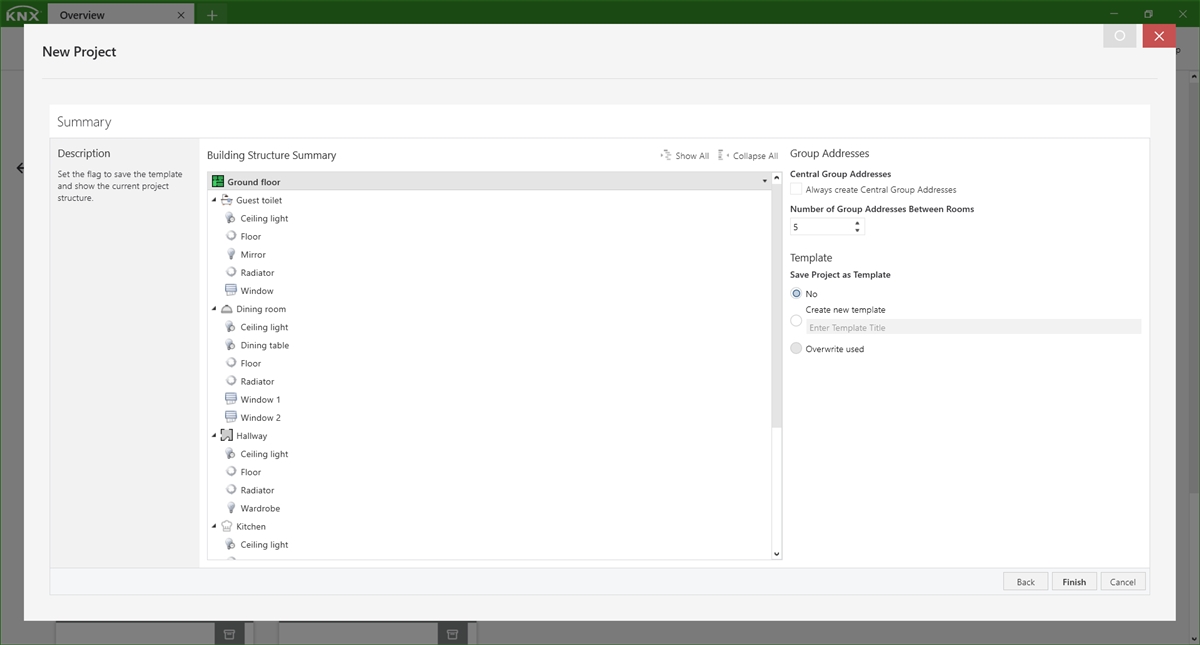

Krok 3: Podsumowanie
Podsumowanie struktury budynku
Widok ustawień dokonanych w poprzednich krokach.
Adresy grupowe
Można ustawić dwie opcje:
-
'Zawsze twórz Centralne adresy grupowe': tworzy Centralne adresy grupowe (niezależnie od tego, czy będą one używane), jeśli
- opcja jest zaznaczona
- w jednym pomieszczeniu istnieją co najmniej dwie funkcje.
- 'Liczba adresów grupowych między pokojami': Można pozostawić przerwy między adresami grupowymi, aby umożliwić w przyszłości wprowadzenie dodatkowych funkcji. Dzięki temu nowe funkcje nie będą musiały używać adresów grupowych z zupełnie innego zakresu.
Szablon
Tutaj istnieje możliwość zapisania projektu jako szablonu z nazwą zdefiniowaną przez użytkownika do późniejszego wykorzystania.
Po kliknięciu przycisku ' Zakończ' kreator próbuje utworzyć projekt i informuje czy operacja się powiodła. Projekt pojawi się (z wybraną nazwą) na liście projektów lokalnych.
