W celu zestawienia połączenia między komputerem a instalacją KNX (np. aby nadać adres indywidualny i/lub wgrać program aplikacyjny z komputera uruchamiającego do instalacji KNX lub skorzystania z oprogramowania wizualizacyjnego) konieczne jest, aby ustawienia interfejsu magistralnego zostały prawidłowo skonfigurowane.
Aby uzyskać dostęp do menedżera połączeń, można kliknąć rozwijalne menu na głównym pasku narzędzi.

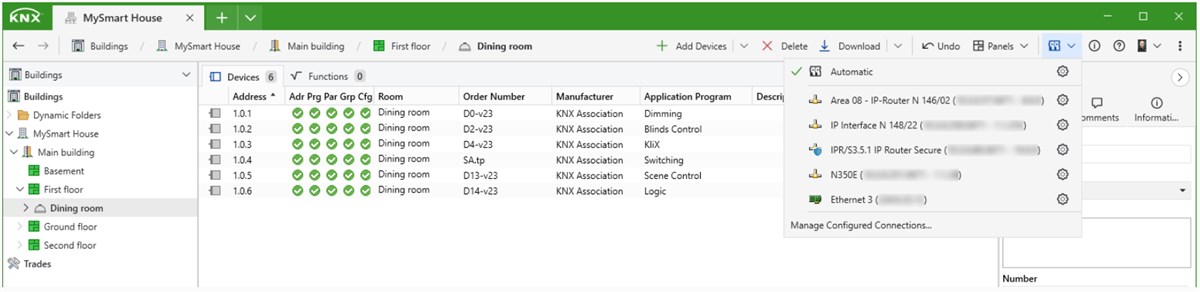

Wywołanie menedżera połączeń pokazuje:
- Na górze: Automatycznie (opcja domyślna); jeśli umieścisz interfejs (interfejsy) w swoim projekcie, w większości przypadków będzie to jedyna potrzebna opcja.
- W środku: aktualnie wykryte interfejsy (interfejsy USB, routingu IP i tunelowania IP są automatycznie rozpoznawane i wyświetlane przez ETS, nie trzeba ich tworzyć. Interfejs, który nie jest rozpoznany, nie może być używany przez ETS, nawet jeśli został utworzony ręcznie). Ten wybór jest dostępny tylko podczas bieżącej sesji projektu, ponieważ jest przeznaczony głównie do szybkiego przełączania połączeń, np. do celów diagnostycznych.
- Na dole: Możliwość zarządzania skonfigurowanymi interfejsami; Jest to wymagane tylko w przypadku zdalnego dostępu do instalacji (tj. z innym adresem IP niż skonfigurowany w projekcie) lub w przypadku korzystania z interfejsów Eiblib/IP.
Aktualnie wybrana opcja połączenia jest zaznaczona zielonym haczykiem.
Czerwona kropka () oznacza, że interfejs jest w trybie programowania (odświeżane co ~3 sekundy).
Aby skonfigurować odpowiednie opcje, kliknij w ikonę koła zębatego obok każdej opcji. Więcej informacji na temat konfiguracji interfejsów znajdziesz w Menedżerze połączeń.

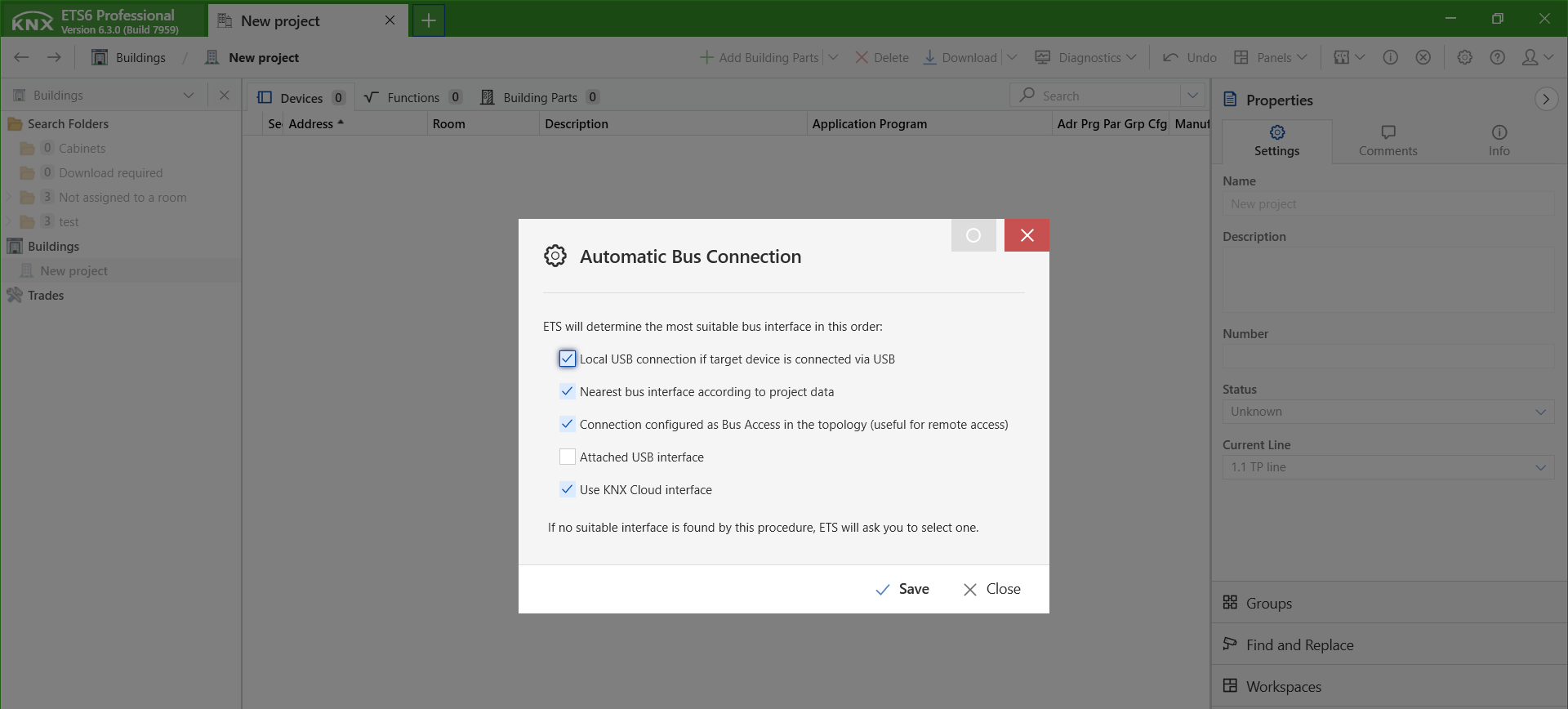

Automatyczne połączenie magistralne
Opcja 'Automatycznie' oznacza, że ETS określi najbardziej odpowiedni interfejs magistralny do podłączenia do instalacji, w zależności od kilku czynników. Następujące opcje pojawiają się w konfiguracji „Automatycznie” w kolejności (od góry), w jakiej ETS będzie je stosował:
Lokalne połączenie USB, jeśli urządzenie docelowe jest podłączone przez USB
Jeśli ta opcja jest aktywna, a numer seryjny KNX urządzenia docelowego jest zgodny z numerem seryjnym KNX interfejsu USB, użyte zostanie lokalne połączenie USB.
Najbliższy interfejs magistralny według topologii
Jeśli ta opcja jest aktywna, ETS sprawdza interfejs magistralny w segmencie, do którego jest podłączony i w górę w topologii i używa tego, który jest najbliższy w topologii (podsegment → segment główny → segment główny linii głównej → segment główny sieci szkieletowej).
Warunek
- Interfejsy z co najmniej ustawioną flagą "Adres" i znanym numerem seryjnym KNX.
Połączenie skonfigurowane jako dostęp magistralny w topologii
Jeżeli ta opcja jest aktywowana, ETS próbuje korzystać z interfejsu magistralnego, który został zdefiniowany jako połączenie projektu w topologii. Ta funkcja jest przeznaczona głównie do zdalnego dostępu do instalacji.
Dołączony interfejs USB
Jeśli ta opcja jest aktywna, a do komputera jest podłączony interfejs KNX/USB, to zostaje on użyty.
Użyj interfejsu KNX Cloud
W przypadku włączenia tej opcji możliwe jest nawiązanie połączenia ze zdalną instalacją za pośrednictwem infrastruktury interfejsu chmury.
