Topologia

Obraz

Stała konfiguracja

'Fizyczne' aspekty KNX Virtual są stałe, co oznacza, że nie można dodawać, przenosić ani usuwać żadnych obszarów, linii, segmentów ani urządzeń.

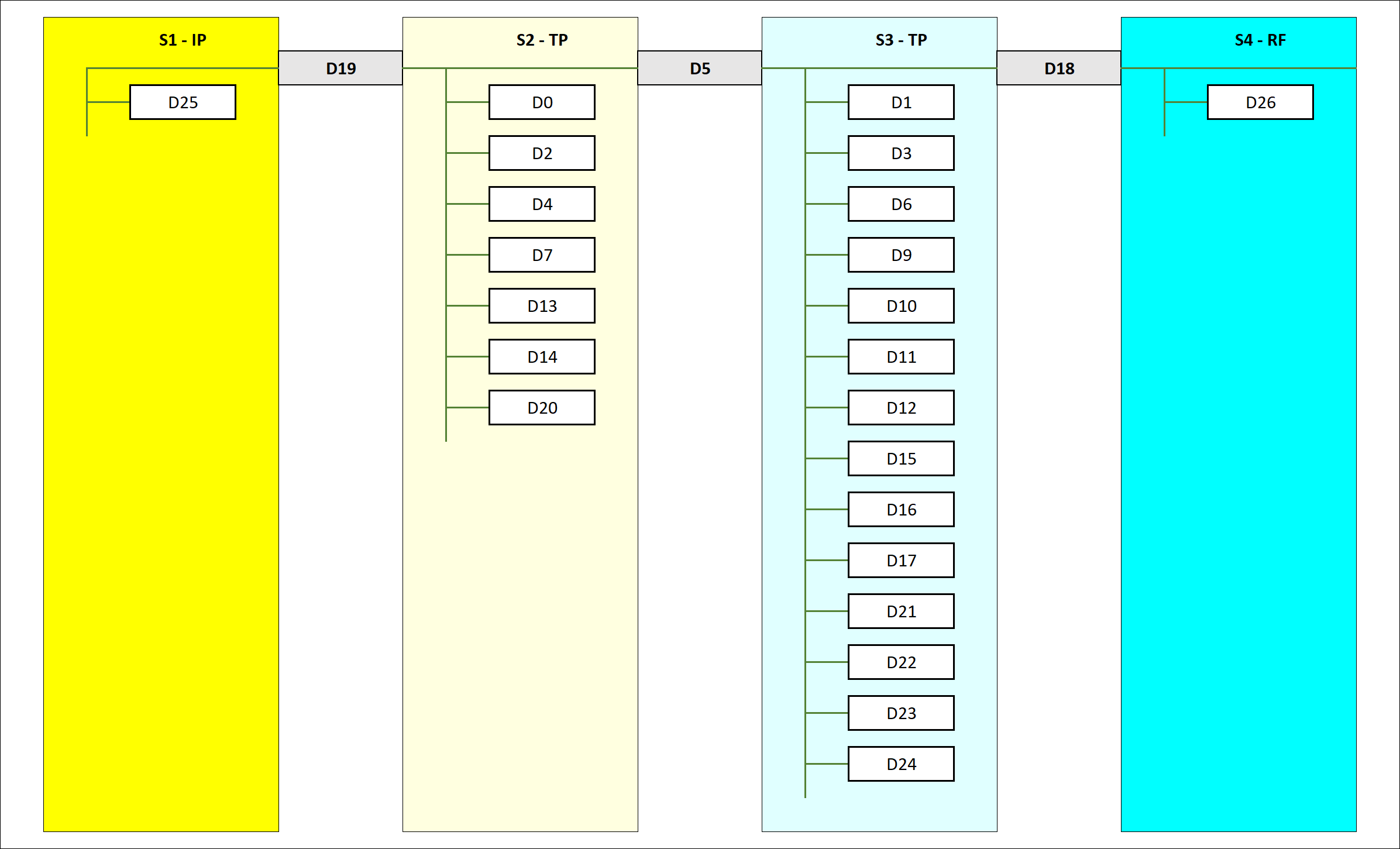

Topologia = 4 segmenty

KNX Virtual v2.5 reprezentuje instalację KNX składającą się z 4 segmentów:

• 1 segment IP: reprezentowany jako 'S1'
• 2 segmenty TP: reprezentowane jako 'S2' i 'S3'
• 1 segment RF: reprezentowany jako 'S4'

Cztery segmenty są połączone w następujący sposób:

• S1 jest połączony z S2 przez urządzenie D19, które jest sprzęgłem IP/TP (lub krócej 'sprzęgłem IP')
• S2 jest połączony z S3 za pomocą urządzenia D5, które jest sprzęgłem TP/TP (lub krócej 'sprzęgłem TP')
• S3 jest połączone z S4 za pomocą urządzenia D18, które jest sprzęgłem TP/RF (lub krócej 'sprzęgłem RF')

Interfejs

KNX Virtual obsługuje jeden interfejs tunelowania:

• Jest reprezentowany przez urządzenie D20, które jest interfejsem IP/TP (lub w skrócie 'interfejsem IP')
• D20 jest obsługiwany przez urządzenie D19
• D20 jest podłączony do segmentu S2
• D20 ma stały adres indywidualny: 1.0.255

Ponieważ adres indywidualny interfejsu jest ustawiony na 1.0.255:

• Obszar instalacji jest ustawiony na 1
• Adres linii dowolnego urządzenia podłączonego do S2 jest ustawiony na 1.0

Warianty topologi

Można skonfigurować 3 możliwe warianty topologii:

(*) x > 0, y > 0 and z > 0

Uwagi:

• Sprzęgło segmentowe jest zawsze sprzęgłem 'najniższym' pod względem hierarchii, dlatego S4 nie jest obsługiwany przez ETS w wariancie 2, a S3 + S4 nie są obsługiwane przez ETS w wariancie 3

  • Dla obu projektów hasło to:

    a

• Projekty ETS dla wariantu 2 ('D5_segment_coupler') i wariantu 3 ('D19_segment_coupler') są dołączone do tego artykułu, przykładowy projekt dla wariantu 1 można znaleźć tutaj
