Bulk Linker

Este artigo aborda os seguintes tópicos:

• Informações básicas
• Ativação
• Uso do aplicativo Bulk Linker no ETS
• Fluxo de trabalho

Informações básicas

O Bulk Linker é uma aplicação ETS concebida para otimizar o processo de configuração de instalações KNX, permitindo a ligação rápida e em massa de objetos de grupo a endereços de grupo e objetos de grupo a outros objetos de grupo. A tradicional ligação manual no ETS pode ser morosa, especialmente em grandes projetos com dezenas ou centenas de pontos. O Bulk Linker utiliza a função intuitiva de arrastar e largar e o emparelhamento automático, reduzindo significativamente o tempo de configuração e minimizando o erro humano.

Para além das capacidades de ligação, o Bulk Linker fornece uma interface para gerir os números de série KNX, permitindo aos utilizadores exportar e importar números de série de dispositivos para documentação de projetos e cenários de substituição de equipamentos. A aplicação também inclui um registo abrangente para acompanhar todas as operações de ligação e inserções de números de série KNX realizadas durante a configuração do projeto.

Ativação

Siga estas instruções por ordem para ativar a aplicação:

• Adquira uma licença no MyKNX
• Descarregue e instale a aplicação como explicado aqui
• Licencie-o como explicado aqui

Uso do aplicativo Bulk Linker no ETS

Invoque a aplicação tal como é explicado aqui.

Visão geral do interface

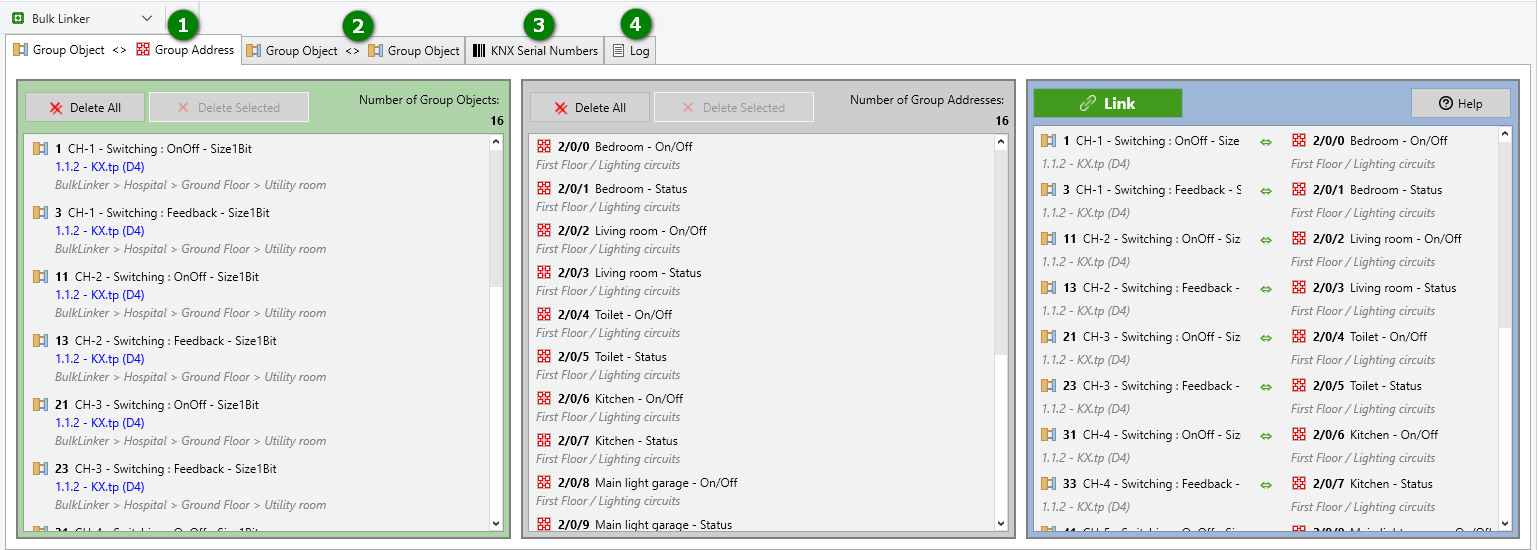

A interface da aplicação Bulk Linker está organizada em quatro separadores principais, cada um com uma funcionalidade específica:

1. Endereço do grupo <> Separador Objeto do grupo

Este é o separador principal para associar em massa Objetos de Grupo a Endereços de Grupo. A janela está dividida em três zonas:

1. Zona de origem (esquerda)
   • Largar dispositivos, canais ou objetos de grupo individuais.
   • Botões para remover todos ou os itens selecionados.
   • Contador que mostra o número de itens na lista.
2. Zona de destino (meio)
   • Largar endereços de grupo, intervalos de grupo (ou seja Grupos principais ou intermédios), ou Funções do edifício.
   • Botões para remover todos ou os itens selecionados.
   • Contador que mostra o número de itens na lista.
3. Pré-visualização & Zona de ligação (direita)
   • Pré-visualização automática do emparelhamento com base na ordem da lista.
   • Botão de ligação para executar a ligação.
   • Botão de ajuda para aceder à documentação.

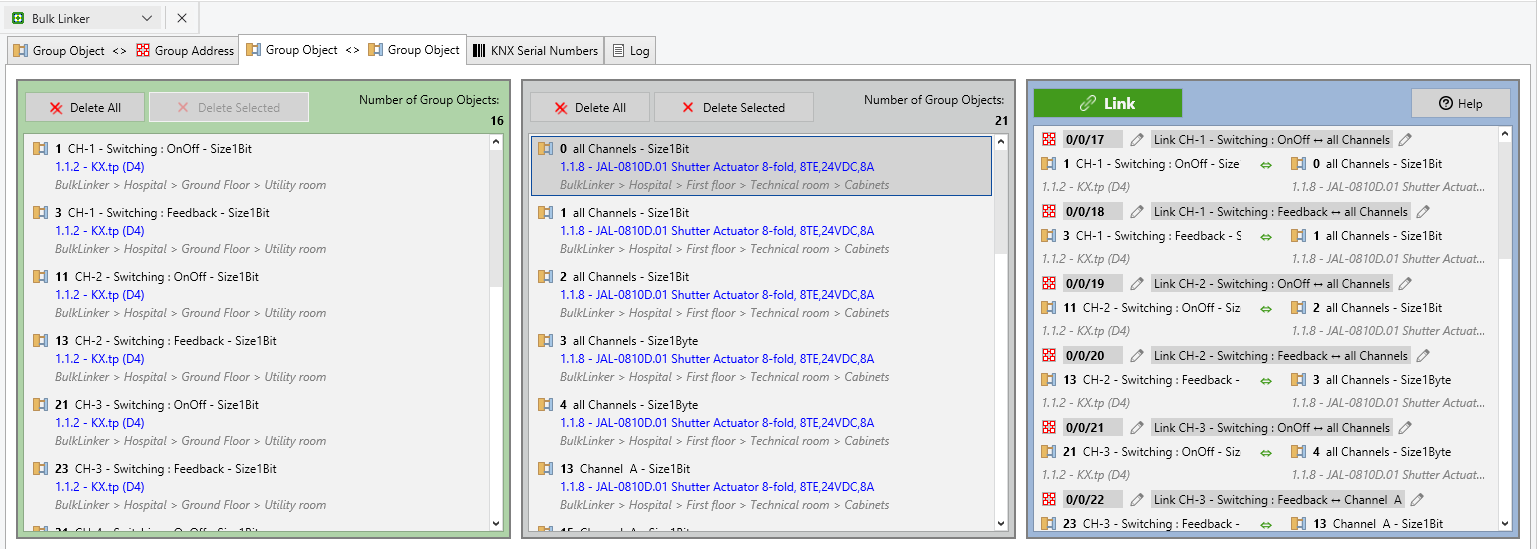

2. Objeto de grupo <> Separador Objeto de grupo

Este separador permite ligar Objetos de Grupo diretamente a outros Objetos de Grupo, sem primeiro criar manualmente a estrutura de Endereços de Grupo. O esquema é semelhante ao do primeiro separador:

1. Zona de origem (esquerda)
   • Largue dispositivos, canais ou Objetos de Grupo individuais que servirão de fonte.
   • Botões para remover todos ou os itens selecionados.
   • Contador que mostra o número de itens na lista.
2. Zona de destino (meio)
   • Largue dispositivos, canais ou Objetos de Grupo individuais que servirão de alvo.
   • Botões para remover todos ou os itens selecionados.
   • Contador que mostra o número de itens na lista.
3. Pré-visualização & Zona de ligação (direita)
   • Pré-visualização do emparelhamento automático mostrando quais os Objectos de Grupo que serão ligados entre si através de um Endereço de Grupo. Pode modificar o nome e o número do endereço de grupo a ser criado. O endereço de grupo sugerido baseia-se sempre no primeiro disponível, começando de 0 a 31 para grupos principais, de 0 a 7 para grupos intermédios e depois de 0 a 255 para endereços de grupo (0/0/0 está excluído).
   • Botão Ligar para executar a ligação de Objeto de Grupo a Objeto de Grupo.

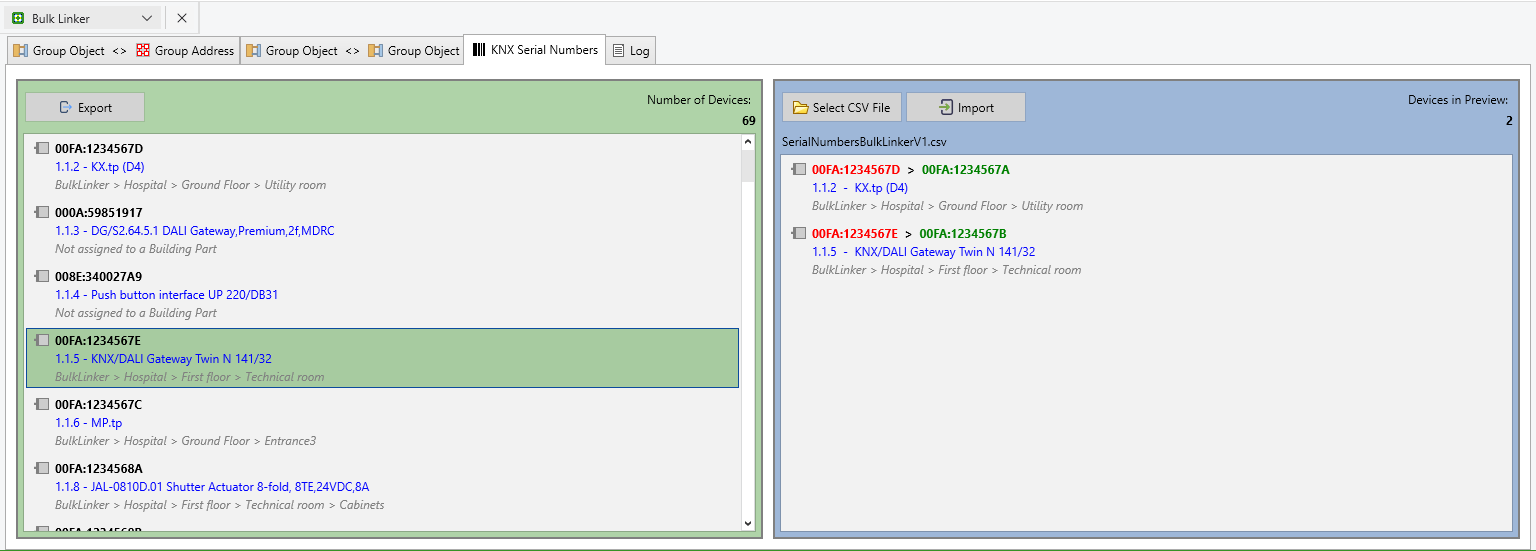

3. Separador Números de série KNX

Este separador fornece ferramentas para gerir os números de série dos dispositivos no seu projeto:

• Lista de dispositivos (esquerda)
  • Apresenta todos os dispositivos no projeto com os respetivos números de série KNX (se existirem), ordenados por endereço individual (ascendente).
  • Mostra o nome do dispositivo, o endereço individual, a localização e o número de série de cada dispositivo.
  • Botão Exportar para guardar a lista de dispositivos e os números de série num ficheiro CSV.
  • Contador que mostra o número total de dispositivos.
• Importar & Zona de pré-visualização (direita)
  • Selecione o botão Ficheiro CSV para escolher um ficheiro que contenha números de série para importar. Assim que um ficheiro com a estrutura correta (endereço individual, número de série KNX) é selecionado, a lista de pré-visualização abaixo mostra todos os equipamentos a serem atualizados com os seus números de série atuais (se existirem) e novos.
  • Botão Importar para aplicar as alterações do número de série ao projeto.
  • Contador que indica o número de dispositivos a atualizar.

A estrutura do ficheiro CSV é a seguinte: [Endereço individual, número de série KNX], em que o endereço individual deve ter o formato x.y.z (por exemplo, 1.1.1) e o número de série KNX ManufacturerCode:UniqueNumber (por exemplo, 00FA:59851921)

4. Separador Registo

O separador Registo fornece um registo cronológico de todas as operações de ligação:

• Apresenta todas as operações de ligação bem sucedidas e inserções de números de série KNX com registos de data e hora.
• Mostra os detalhes do que foi ligado (Objetos de Grupo a Endereços de Grupo ou Objectos de Grupo a Objectos de Grupo) ou o dispositivo ao qual foi inserido um número de série KNX.
• Botão Limpar tudo para limpar o histórico de registos.

Fluxo de trabalho

Endereço de Grupo para Ligação de Objetos de Grupo

1. Preencher a zona de origem

• Arraste e largue elementos do ETS:
  • Dispositivo: Adiciona todos os Objetos de Grupo ativos do dispositivo.
  • Canal: Adiciona todos os Objetos de Grupo ativos no canal.
  • Objetos de grupo: Adiciona objetos de grupo individuais.

2. Preencher a zona de destino

• Arraste e largue:
  • Endereço de grupo: Adiciona um único endereço de grupo.
  • Intervalo de grupos: Adiciona todos os endereços de grupo dentro do intervalo.
  • Função do Edifício: Adiciona endereços de grupo ligados.

3. Antevisão da revisão

• A ferramenta emparelha itens pela sua ordem de índice (ou seja, o primeiro item da lista de origem com o primeiro item da lista de destino, etc.)
• Quaisquer itens excedentes de qualquer uma das listas são ignorados (por exemplo, se tiver menos Endereços de Grupo do que Objetos de Grupo, apenas os que têm um Objeto de Grupo correspondente serão ligados)
• Ajuste a ordem através de comandos de arrastar e largar ou do menu de contexto(Mover para cima, Mover para baixo).

4. Criar ligações

• Clique no botão Ligação .
• Uma caixa de diálogo de confirmação apresenta o número de ligações criadas e eventuais erros.
• As entradas ligadas são guardadas nos dados da aplicação do projeto e podem ser revistas mais tarde utilizando o separador"Registo".

Ligação de Objeto de Grupo a objeto de grupo

1. Navegue para Objeto de grupo <> Separador Objeto de grupo

• Mude para o segundo separador na interface do Bulk Linker.

2. Preencher a zona de origem

• Arraste e largue Objetos de Grupo do ETS:
  • Dispositivo: Adiciona todos os Objetos de Grupo ativos do dispositivo.
  • Canal: Adiciona todos os Objetos de Grupo ativos no canal.
  • Objetos de grupo: Adiciona objetos de grupo individuais.

3. Preencher a zona de destino

• Arraste e largue Objetos de Grupo de destino do ETS utilizando os mesmos métodos que a zona de origem.

4. Antevisão da revisão

• A pré-visualização mostra como os Objetos de Grupo serão ligados uns aos outros com base na sua ordem.
• Os itens são emparelhados por ordem de índice (primeiro com primeiro, segundo com segundo, etc.).
• Ajuste a ordem utilizando os comandos de arrastar e largar ou do menu de contexto(Mover para cima, Mover para baixo).
• Ajuste o número do Endereço de Grupo e/ou o nome do Endereço de Grupo, se necessário.

5. Criar ligações de Objetos de Grupo

• Clique no botão Ligação .
• Uma caixa de diálogo de confirmação apresenta o número de ligações criadas e eventuais erros.
• Todas as operações de ligação são automaticamente registadas no separador Registo.

Gestão de números de série KNX

Exportação de números de série

1. Navegue para o separador Números de série KNX.
2. Reveja a lista de dispositivos e os respetivos números de série atuais no painel esquerdo.
3. Clique no botão Exportar.
4. Escolha uma localização e um nome de ficheiro para o ficheiro CSV.
5. O ficheiro exportado contém nomes de dispositivos, endereços individuais e números de série.

Importação de Números de Série

1. Navegue para o separador Números de série KNX.
2. Clique no botão Selecionar ficheiro CSV no painel direito.
3. Procure e selecione um ficheiro CSV que contenha números de série (normalmente exportados e modificados anteriormente).
4. Uma vez selecionado um ficheiro válido, a pré-visualização mostra apenas os dispositivos a serem atualizados com as informações seguintes:
   • Nome do aparelho, endereço individual, localização, Número de Série KNX antigo e Número de Série KNX novo para cada aparelho.
5. Reveja a pré-visualização para garantir que os dispositivos corretos serão atualizados.
6. Clique no botão Importar para aplicar as alterações.
7. Uma caixa de diálogo de confirmação apresenta o número de dispositivos atualizados.
8. A operação de importação é registada no separador Registo.

Visualizar o registo

• Mude para o separador Registo para ver um resumo cronológico de todas as operações realizadas com o Bulk Linker.
• O registo inclui:
  • Endereço de Grupo para operações de ligação de Objetos de Grupo
  • Operações de ligação entre Objetos de Grupo e Objetos de Grupo
  • Operações de importação de números de série
• Cada entrada de registo mostra o carimbo de data/hora e os detalhes da operação.
• Utilize o botão Limpar tudo para limpar o registo, se necessário.

Melhores práticas

• Planeie a sua estratégia de ligação: Antes de utilizar o Bulk Linker, organize os Objetos de Grupo e os Endereços de Grupo numa ordem lógica para tirar partido do emparelhamento baseado em índices.
• Utilize a pré-visualização: Reveja sempre a pré-visualização antes de clicar no botão Ligar para garantir que serão criados os pares corretos.
• Faça uma cópia de segurança dos números de série: Exporte regularmente os números de série dos seus dispositivos como cópia de segurança, especialmente antes de efetuar alterações aos dispositivos ou de proceder a substituições de dispositivos.
• Reveja o registo: Verifique periodicamente o separador Registo para verificar se todas as operações de ligação foram bem sucedidas e para manter um registo das suas alterações de configuração.
• Organize por canais: Quando trabalhar com dispositivos que têm vários canais, considere a possibilidade de eliminar canais inteiros para manter agrupamentos lógicos nas suas ligações.
