Para transferir um projeto KNX do PC de Comissionamento para os dispositivos KNX instalados, o usuário do ETS precisa realizar um Download. Este passo só pode ser realizado depois que as configurações da interface de barramento forem corretamente executadas.
Transferência
Para realizar esta tarefa, o ETS oferece várias variantes de download, seu uso depende das necessidades do instalador e do status de configuração dos dispositivos. O ETS distingue entre as seguintes partes de download de um dispositivo KNX:
- Endereço Individual
- Programa(s) de aplicação
- Endereços de grupos (mais precisamente, os endereços dos grupos e as ligações entre os objetos de grupos, as tabelas)
- Parâmetros
Baixar Sinalizadores
O ETS decide com base em uma série de sinalizadores (por exemplo, no painel 'Topologia', 'Construções' ou 'Dispositivos'), se um download está completo ou se apenas algumas partes ainda precisam ser baixadas. Os Flags de sinalização são mostrados na lista de visualização, normalmente chamadas de 'Status de Download' Os sinalizadores têm os seguintes significados:
Ícones
| Estado inicial (nunca baixado antes) ou baixado, mas a propriedade correspondente mudou (pode ser necessário baixar novamente) | |
| Download OK |
Sinalização / Atalho
| Adr | Endereço Individual atribuído | |
| Prg | Programa(s) de aplicação carregado(s) | |
| Par | Parâmetros carregados | |
| Grp | Endereços de grupo + links entre os objetos de grupo (chamados 'associações') atribuídos | |
| Cfg | Configurações específicas do tipo meio físico carregadas (usado apenas para os meios físicos PL e RF, e definido ao baixar o endereço individual) |
Baixar Variantes

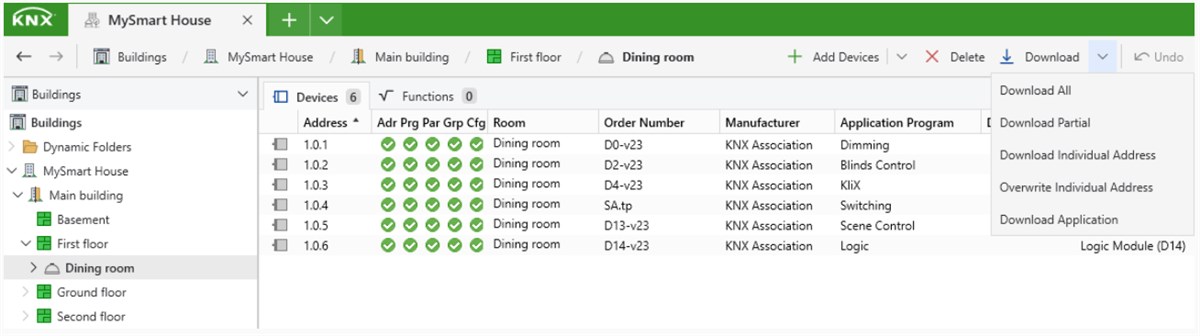

Para realizar um download, selecione o(s) item(ns) que você deseja baixar, e selecione 'Download':
- no menu de 'Comissionamento', na barra de menu ou;
- por meio do botão direito no mouse.
As seguintes opções estão disponíveis:
| Botão | Comentário | Sinalizadores envolvidos |
| Baixar tudo | Todos os dados do projeto no ETS serão baixados para o(s) dispositivo(s) correspondente(s).
|
Adr, Prg, Par, Grp |
| Download parcial |
O ETS irá baixar apenas as partes que foram alteradas no ETS, e que não foram baixadas antes. O ETS distingue entre duas partes:
|
Par, Grp |
| Baixar endereço individual |
Atribui o endereço individual a um dispositivo KNX. Veja Baixar o Endereço Individual. |
Adr |
| Substituir o endereço individual |
Atribui o endereço individual a um dispositivo KNX, substituindo um endereço conhecido. Essa função evita ter que pressionar fisicamente o botão de download no dispositivo. Esta opção só estará disponível se um único dispositivo for selecionado.
|
Adr |
| Baixar aplicação | Baixará o programa de aplicação no dispositivo selecionado. | Prg |
Dependendo da seleção no dispositivo KNX, a alteração de parâmetros do dispositivo pode ocultar ou exibir objetos de grupo. Este é um comportamento normal, por exemplo, para permitir alterar a funcionalidade de um produto por meio da parametrização. Alguns dos objetos de grupo vinculados com endereços de grupo não serão mais mostrados (o link anterior torna-se inválido), mas o endereço de grupo anterior ainda é válido no dispositivo KNX (como definido durante o download anterior), e precisa ser modificado baixando novamente a aplicação.
Transferir endereço individual
Para o(s) dispositivo(s) em questão, e se suportarem a funcionalidade do Número de Série KNX, é possível fazer download do Endereço Individual sem pressionar fisicamente o botão de download no(s) dispositivo(s).

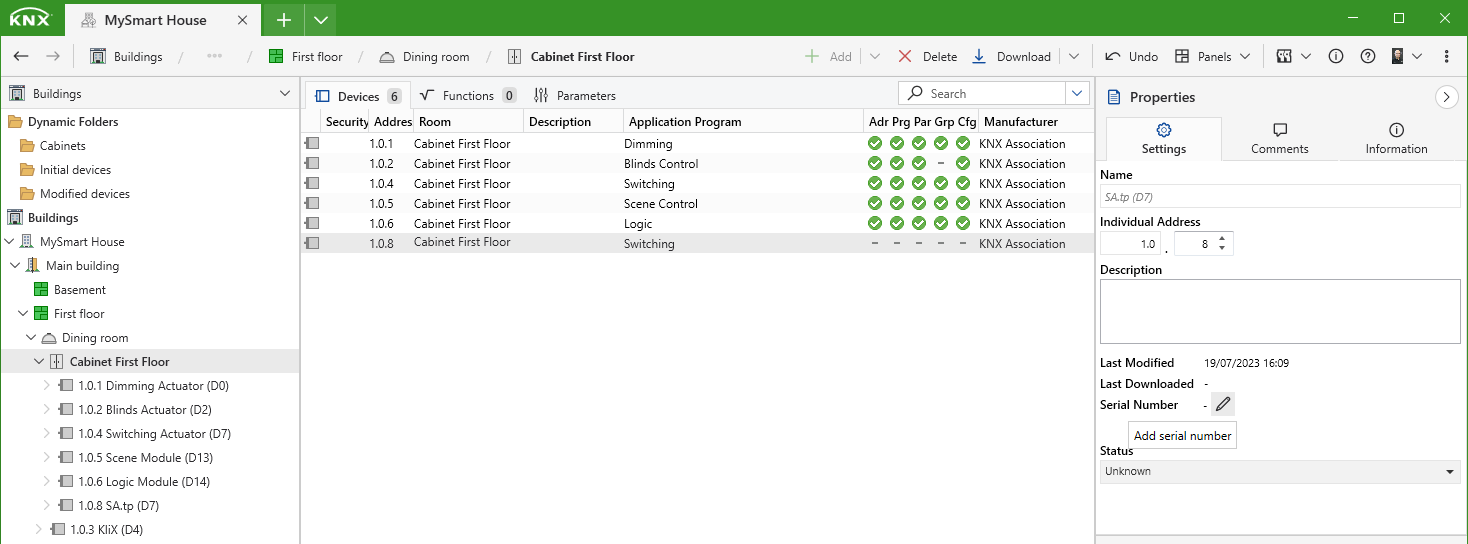

Para adicionar um número de série KNX, selecione um dispositivo e mova o cursor do mouse ao lado do campo 'Número de série. Em seguida, clique no ícone 'lápis', para inserir o número de série KNX do dispositivo.

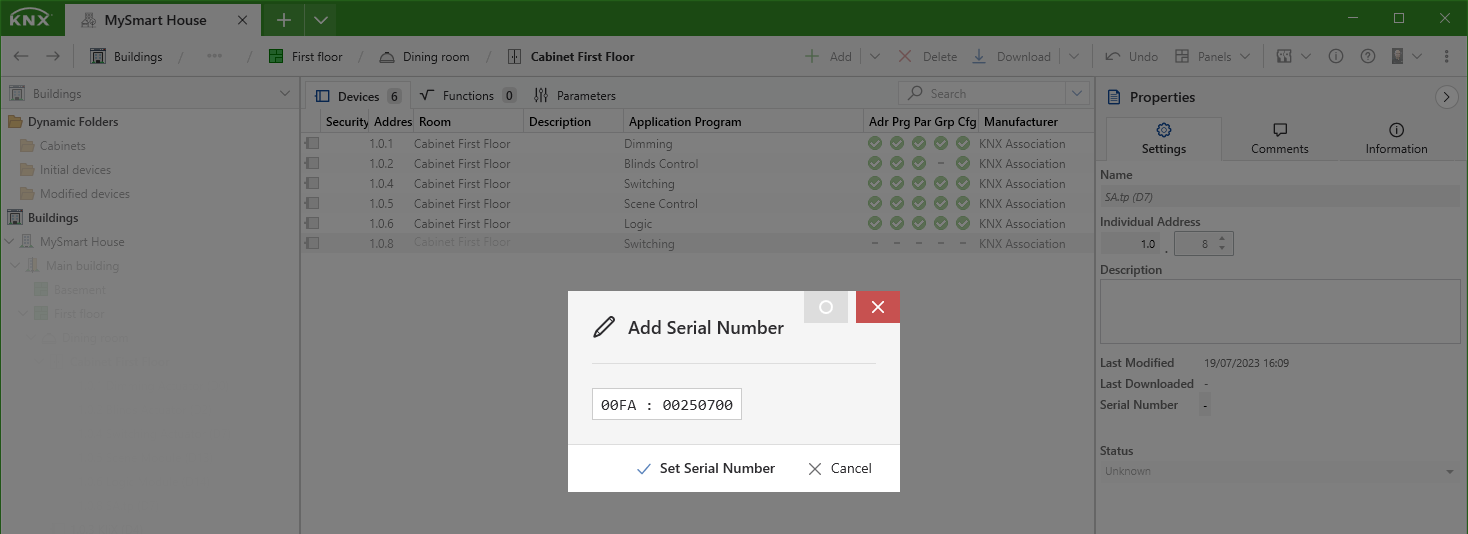

Em seguida, adicione o número de série KNX do dispositivo, que normalmente está disponível como um adesivo no dispositivo, e pressione o botão 'Definir número de série' para salvar.

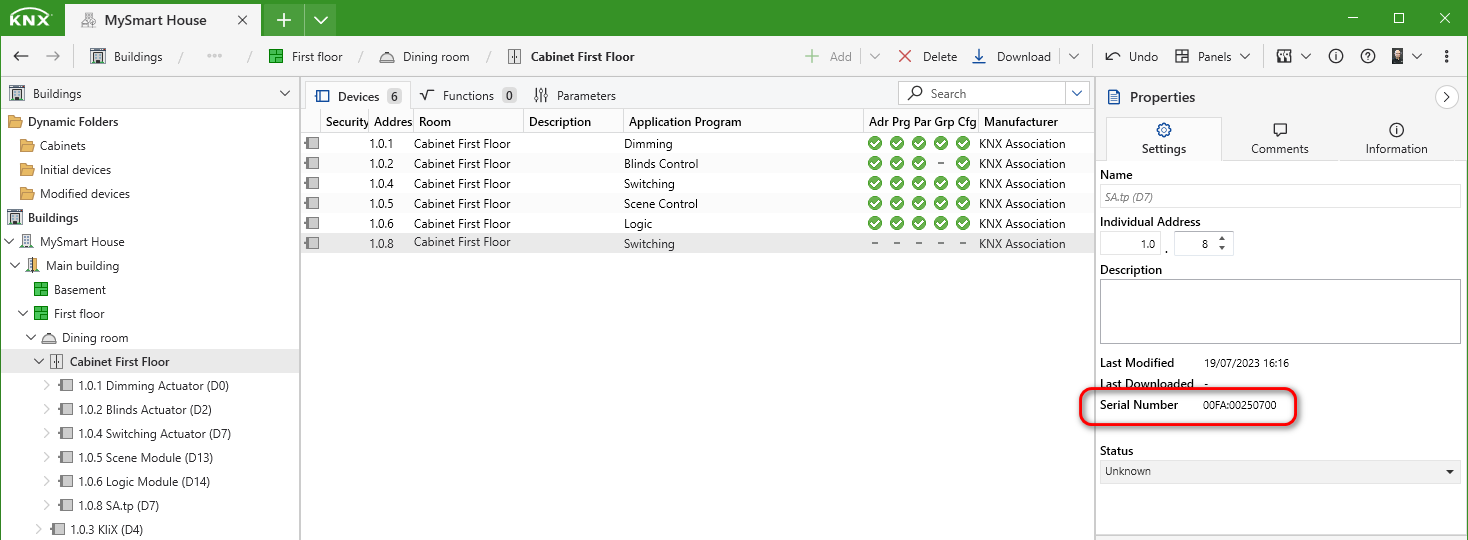

Uma vez que o Número de Série KNX é adicionado, ele é mostrado na barra lateral.

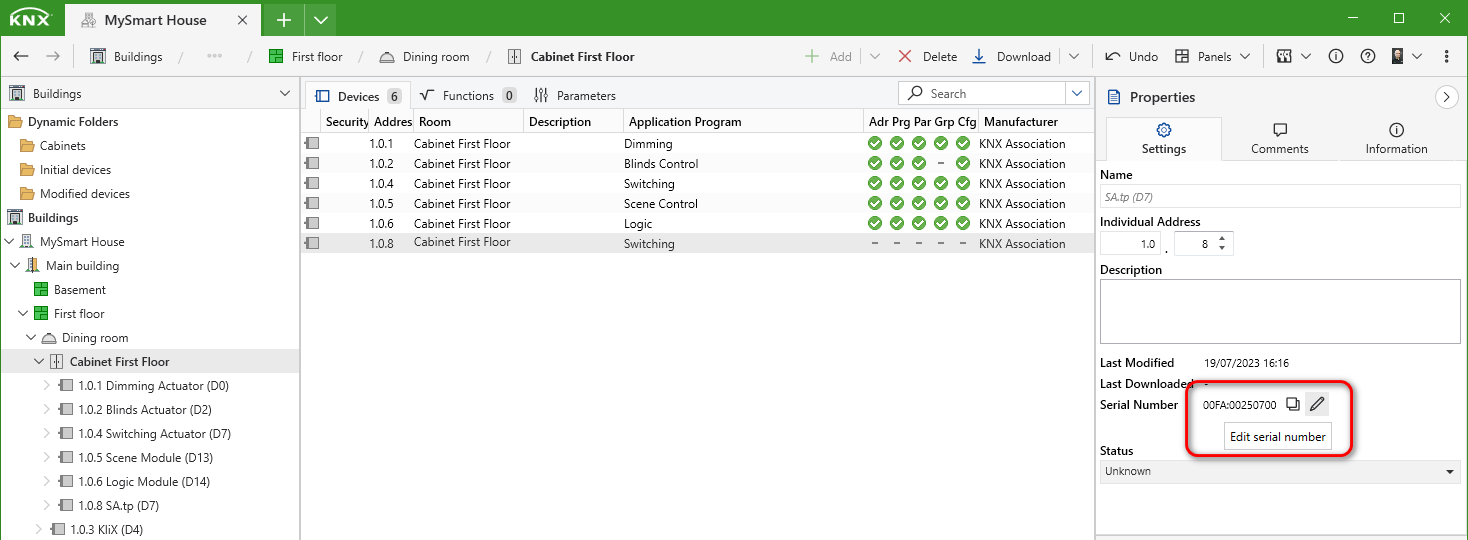

Se você precisar modificá-lo ou descarregá-lo, mova novamente o cursor do mouse sobre o ícone 'lápis

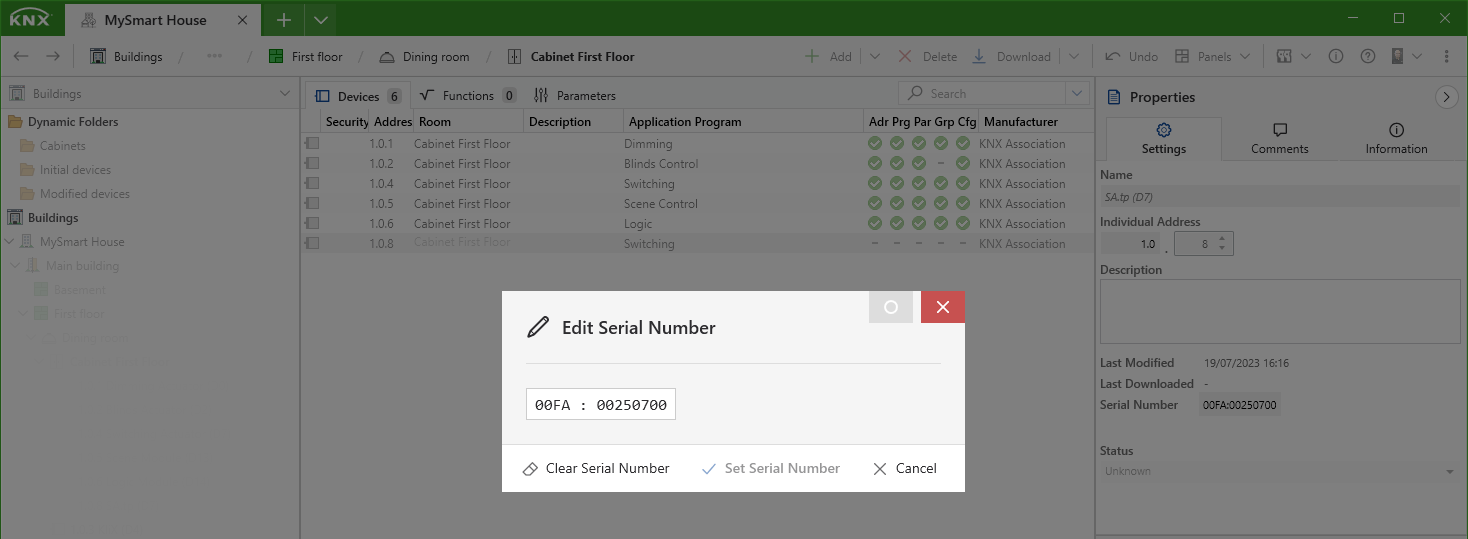

e desta forma, clique nele para abrir a caixa de diálogo 'Editar o Número de Série'.
Nesta caixa de diálogo você pode:
- limpar um número de série KNX adicionado
- definir um novo número de série KNX
- ou cancelar a ação
Para dispositivos que não suportem o recurso do número de série KNX, você será solicitado, na barra lateral de operações pendentes, a pressionar fisicamente o botão de download no(s) dispositivo(s).
Exibição do processo de download
Quando o processo de download é iniciado, o recipiente de operações pendentes será ativado automaticamente na barra lateral. Você também pode monitorar o processo de download, visualizando o tráfego no barramento KNX, nos respectivos Monitores.

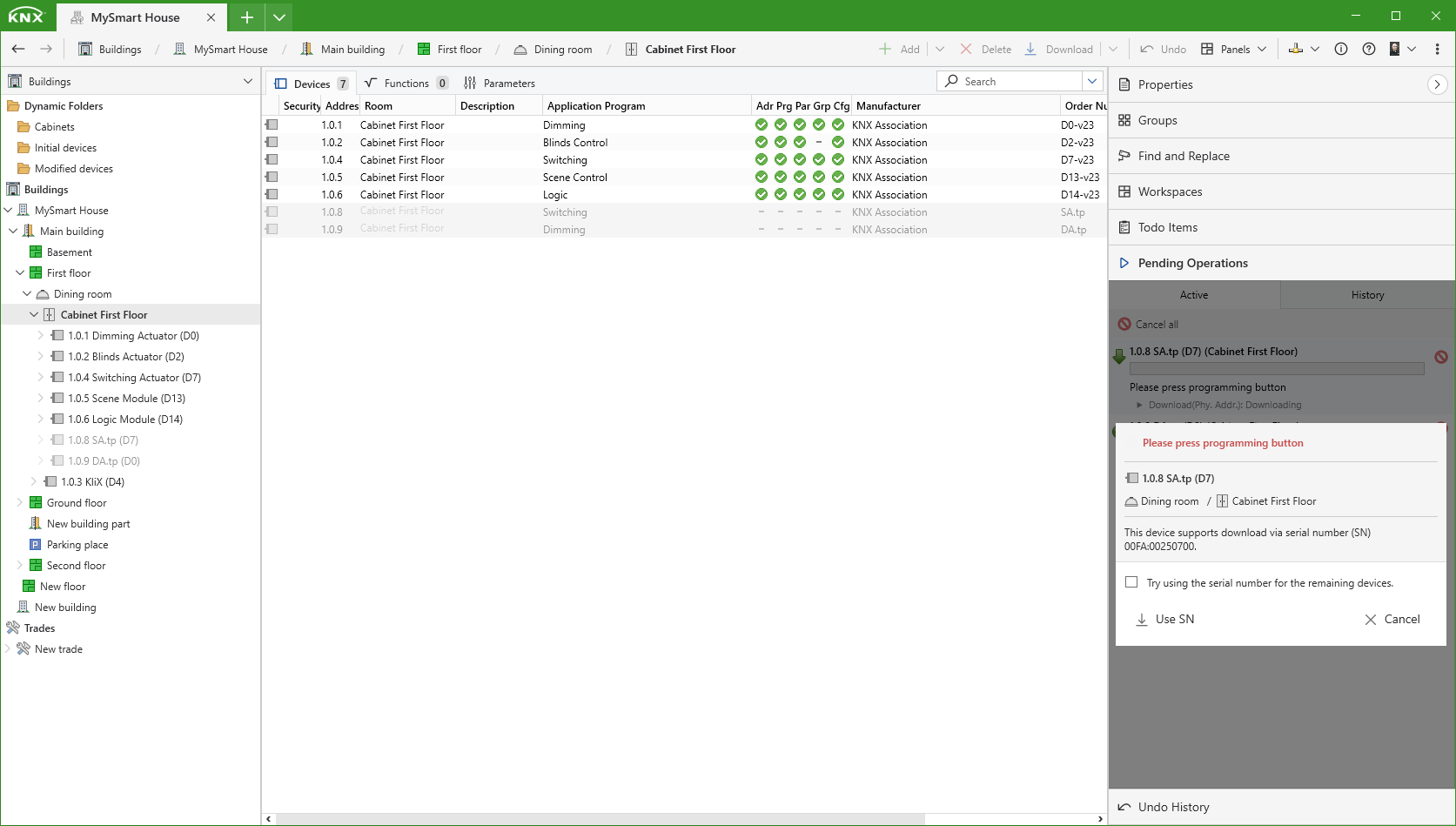

Ao baixar vários dispositivos que suportam o recurso Número de série KNX, você pode selecionar a opção 'Tente usar o número de série para os dispositivos restantes', para que desta forma não precisar pressionar o botão de programação no dispositivo.
Processo de download
O processo de download no ETS opera em segundo plano. Por favor, note que:
- É possível continuar a trabalhar no ETS, durante todo o processo de download.
- Os dispositivos que estão sendo baixados estão protegidos contra alterações do usuário do ETS. Portanto, estes dispositivos não podem ser editados durante o processo de download, por exemplo, modificando os parâmetros.
Mais informações sobre:
- Alterações e reinicialização do processo de download de 'flags';
- Sequência de download;
- Download de dispositivo local.
é explicado em Baixar funções (Detalhado).
