A função de diagnóstico nos 'endereços individuais...' é usada para:
- Busca de dispositivos que estão em modo de programação;
- Verificar se um certo endereço físico, específico, existem na instalação;
- Verificar se os endereções físicos do projeto, correspondem àqueles carregados nos acopladores de barramento.
Esta função pode ser invocada por meio da barra de ferramentas do menu:
- 'Painéis' > 'Diagnóstico' > 'Monitoramento de Barramento ou 'Monitoramento de Grupo'
- 'Diagnósticos' > Monitoramento de Barramento ou Monitoramento de Grupo;
- 'Diagnósticos' > Endereços Individuais.
As operações são divididas em três seções principais:
- Modo de programação;
- Verificando o Endereço Físico;
- Scan de linha.
Modo de programação

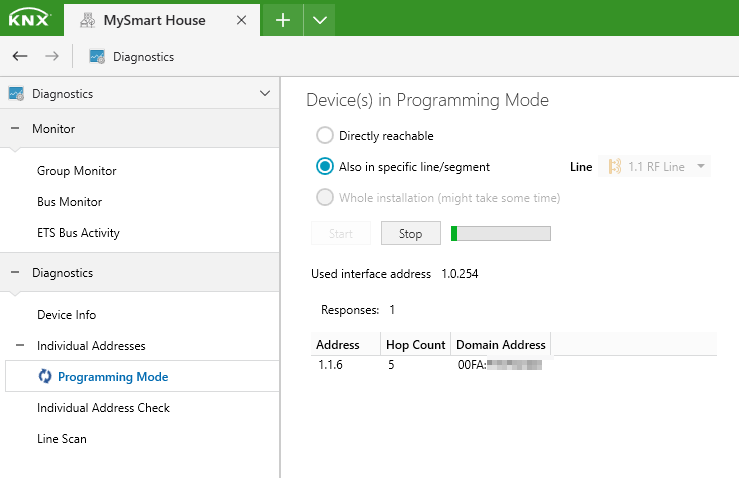

- Lista todos os endereços individuais dos dispositivos que estão em modo de programação, após você ter pressionado o botão de programação de um ou de vários dispositivos (= LED de programação ligado).
Se houver vários dispositivos com o mesmo endereço individual , a quantidade será informada no campo 'Respostas', por exemplo, o número 5 significa que existem 5 dispositivos no modo de programação. - O ETS verifica continuamente se existem dispositivos no modo de programação, desde que o botão Iniciar esteja ativado.
- Uma varredura pode ser iniciada ou finalizada, usando os botões Iniciar/Parar.
- A varredura é finalizada automaticamente quando o painel é fechado ou quando uma operação de download for iniciada.
- Você também pode realizar a busca em:
- uma linha ou segmento específico para limitar seus resultados e reduzir o tempo de espera
- todo o projeto, mas isso pode levar um tempo significativo até que seja concluído
- O endereço da interface usada para a pesquisa também será mostrada ao lado de 'Endereço da interface usada'
Nota:
Para dispositivos KNX TP em modo S-Mode: não se esqueça de desligar o modo de programação (= o LED de programação é desligado) dos dispositivos correspondentes, isto, para evitar que mais dispositivos estejam no modo de programação no barramento.
Para dispositivos KNX RF em modo S-Mode: se o modo de programação do dispositivo RF não for desligado manualmente, o dispositivo de RF o fará automaticamente, após 4 minutos.
Verificando o Endereço Físico
Endereço individual

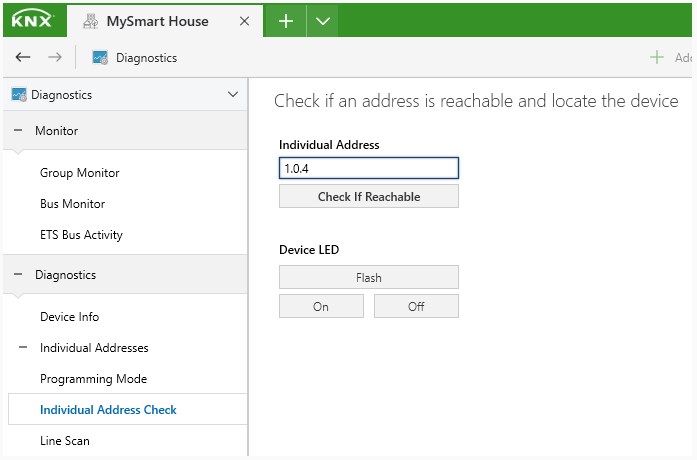

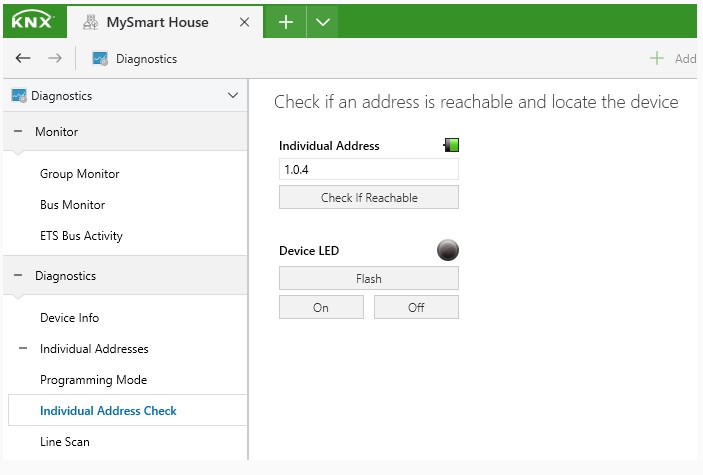

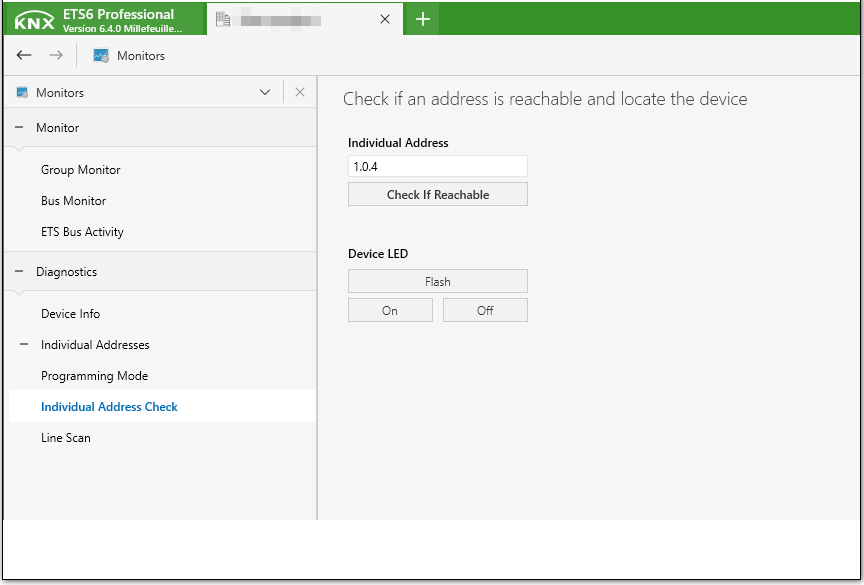

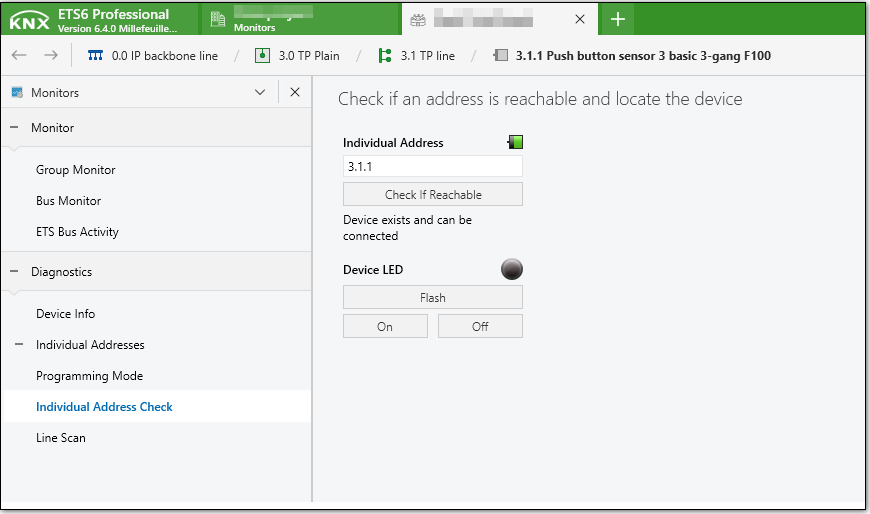

Esta função verifica se o dispositivo com o endereço individual existe na instalação, e responde. Digite o endereço individual e clique no botão ' 'Verificar se é Alcançável'. O ETS indicará o seguinte resultado após um curto período.
| Ícone | Descrição |
|---|---|
| O dispositivo existe | |
| O dispositivo não existe |
LED do dispositivo
Outra possibilidade de localizar um dispositivo na instalação é usar os botões: 'flash', ligado ou desligado:
- 'Flash': O LED de programação do dispositivo, localizado com determinado endereço individual será ligado e desligado;
- Ligado: O LED de programação do dispositivo, localizado com o endereço individual será ativado;
- Desligado: O LED de programação do dispositivo, localizado com o endereço individual será desativado.
Scan de linha
Scan

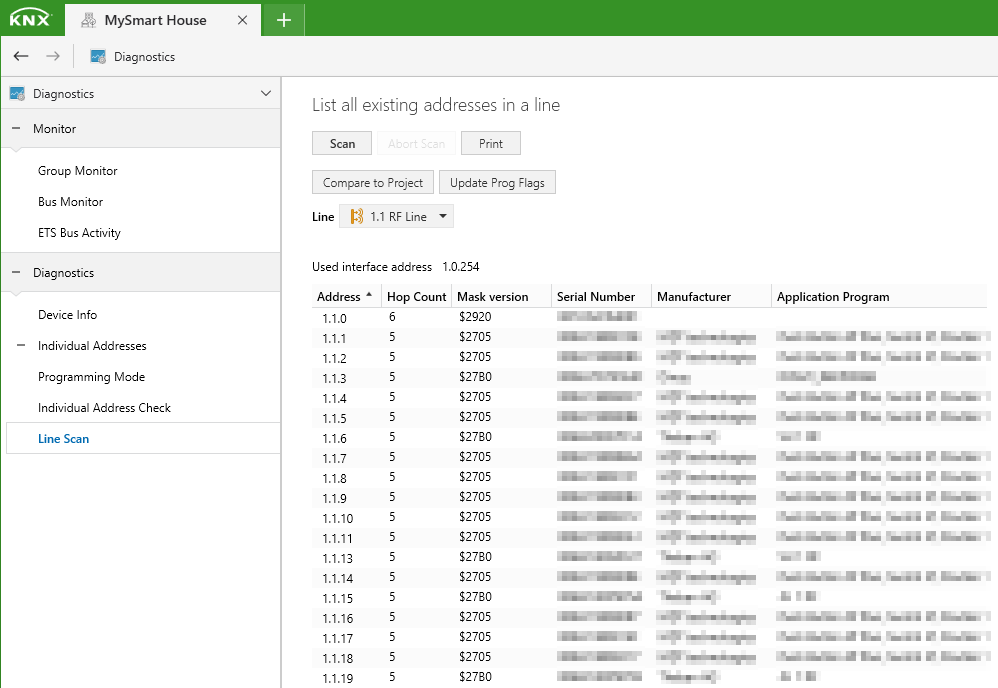

O botão de verificação/varredura de linha (Line Scan), mostra quais endereços individuais já foram atribuídos em uma linha.
Se você deseja descobrir qual endereço individual já foi atribuído em uma linha, você pode pressionar o botão de verificação/varredura de linha (Line Scan) após ter selecionado a '< 1>Linha' que você deseja verificar.
Os endereços individuais que foram encontrados fisicamente nessa linha em particular, serão exibidos, bem como a versão da máscara do dispositivo correspondente.
Esta tarefa pode levar algum tempo, então você pode cancelar a varredura, pressionando o botão 'Abortar Varredura', quando você tiver as informações que você está procurando.
O modo de varredura agora é derivado do tipo de meio físico e do caminho da interface até a linha/segmento de destino selecionado. Basicamente é 'Rápido', se alguma das seguintes situações for aplicável:
- o meio físico de destino é RF ou PL;
- o tipo de meio físico de destino é IP e a interface de roteamento está disponível/selecionada;
- o tipo de meio físico de destino é TP e a interface é TP (USB ou IP-Tunnelamento) e a interface está na mesma linha/segmento.
Compare ao Projeto

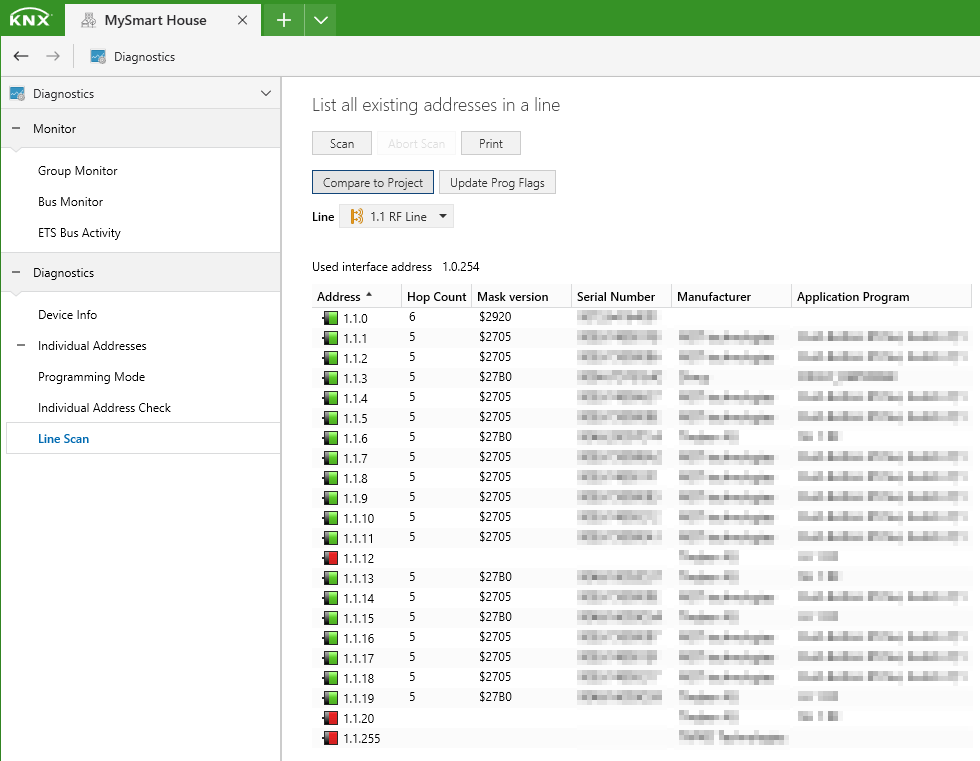

Quando a varredura de Linha for concluída, então o botão ' 'Comparar o Projeto' será disponibilizado. Compara os resultados de escaneamento com o projeto ETS.
| Ícone | Descrição |
|---|---|
| O dispositivo foi encontrado tanto no projeto ETS, quanto na linha atual. | |
| O dispositivo foi encontrado no projeto ETS, mas não foi encontrado na linha atual (sem resposta). | |
| O dispositivo foi encontrado na linha atual, mas não está configurado no projeto ETS. | |
| O dispositivo foi encontrado, no entanto ele pode ser um dispositivo seguro com uma chave desconhecida |
Atualizar os 'flags' de programação
Quando a varredura de linha for concluída, então o botão 'Atualizar Flags do Prog' será disponibilizado. Ele define o flag sinalizador 'Adr' (= endereço individual programado) para todos os dispositivos do projeto ETS atual, para os quais o resultado da varredura foi positivo (aqueles marcados com o ícone verde).
As 3 funções de varredura, ou seja: "Modo de programação", "Verificação de endereço individual", ou "Verificação de linha" não podem ser executadas simultaneamente. Quando um deles é iniciado, os outros dois permanecem temporariamente desativados, até que o ativo seja interrompido ou concluído.
