Esta função de informações do dispositivo é usada principalmente para verificar se:
- o programa de aplicação foi baixado para um dispositivo de barramento ou
- o módulo de aplicação apropriado foi montado
O ETS ativará automaticamente a conexão de barramento para ler as partes da memória do dispositivo. Os dados serão analisados e o resultado será exibido.

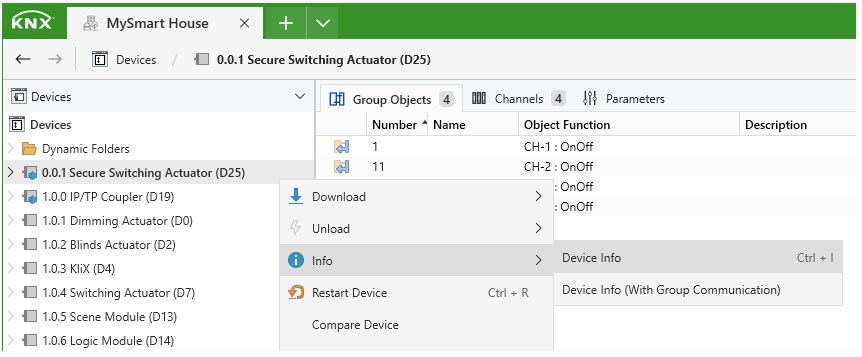

A operação de informação do dispositivo pode ser chamada através de:
- clique com o botão direito do mouse em um dispositivo 'Informações > Informações do dispositivo ou informações do dispositivo (com Comunicação de Grupo)'
- barra de ferramentas de contexto 'Informações > Informações do dispositivo ou informações de dispositivo (com Comunicação de Grupo)'
- barra de menu 'Diagnósticos > Informações do dispositivo'
Para ler os endereços de grupo que foram atribuídos a todos os objetos de grupo de um dispositivo, pode-se selecionar a opção '... com a Comunicação do Grupo', então o resultado inclui também esta informação. De fato, há dois tipos de execução para as Informações do Dispositivo: 'Informações do dispositivo' e 'Informações do dispositivo (com Comunicação de Grupo)'. Quando a última opção é selecionada, os endereços de grupo atribuídos aos objetos do grupo, também serão lidos.
Exibição de resultados

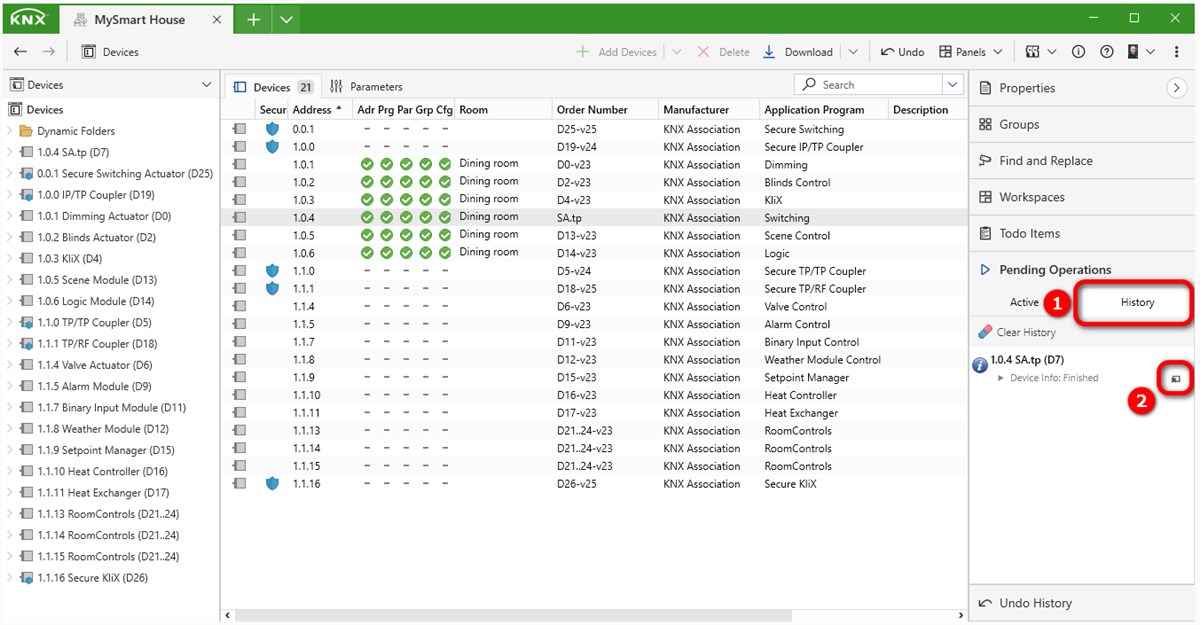

Uma vez que a informação do dispositivo é acionada, asoperações pendentes' na barra lateral são abertas e a ação (por exemplo, as Informações do dispositivo: Finalizado) são mostradas. Clique na aba 'Histórico' e depois no ícone para exibir os resultados da Informação do dispositivo. Isto abre uma nova janela modal.
Barra de menu
| Item de menu | Descrição |
| Salvar | Permite salvar os resultados no formato de arquivo HTML. |
| Imprimir | Permite imprimir os resultados. |
| Fechar | Fecha a janela de resultado. |

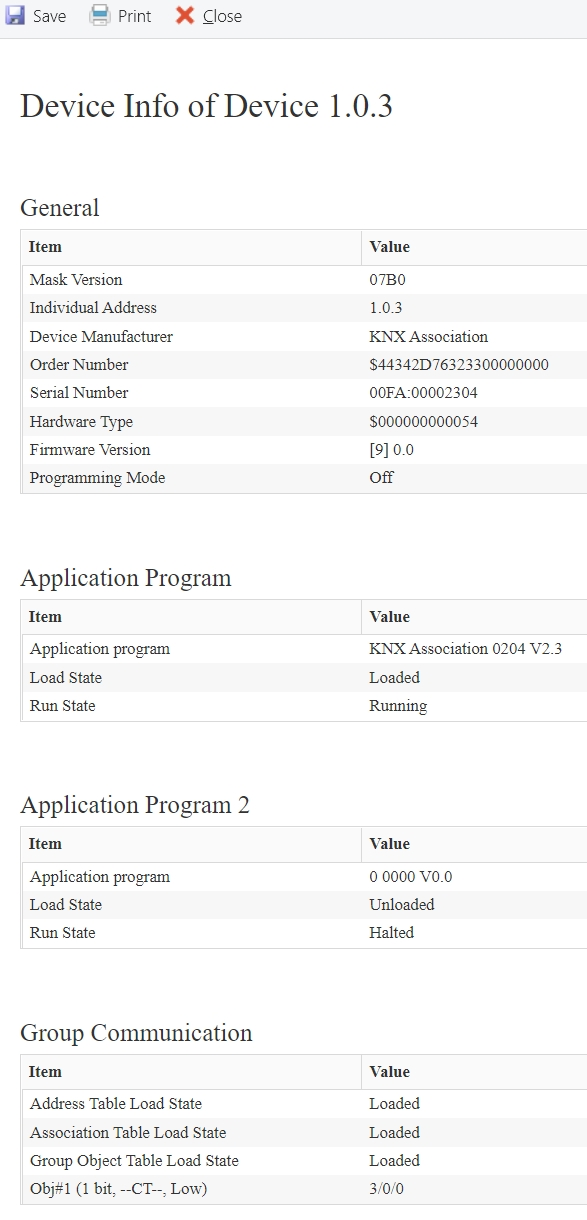

Conteúdo
As informações do dispositivo são exibidas na forma formatada e não formatada, ou seja, uma vez como valor numérico e uma vez como interpretação do valor numérico. Detalhes sobre a forma de interpretar os resultados estão incluídos nas Especificações KNX. Dependendo da versão da máscara do dispositivo, haverá variação de elementos. Aqui, apenas os significados gerais são listados:
| Elemento (Geral) | Descrição |
| Versão de máscara | Versão atual da máscara do dispositivo de barramento |
| Endereço individual | Endereço individual do remetente no barramento |
| Fabricante do dispositivo | Nome do fabricante do dispositivo de barramento |
| Número do pedido | Número do pedido, se fornecido pelo fabricante de forma legível / decodificável (caso contrário hexadecimal) |
| Número de série | ID único de hardware do dispositivo |
| Versão de Firmware | Versão de firmware do dispositivo |
| Tensão do barramento | Tensão de barramento medida pelo dispositivo |
| Modo de programação | Status do LED de programação |
| Erro de execução | Erro no dispositivo ao executar o programa (sem nenhum erro → OK) |
| Tipo de hardware PEI | Tipo do adaptador de hardware |
| Elemento (Programa de Aplicação) | Descrição |
| Programa de aplicação | Nome do programa de aplicação + versão |
| Estado de carregamento | Status do procedimento de carregamento do dispositivo |
| Status de execução | Status do programa do aplicativo (por exemplo, parado, executando, pausado) |
| Tipo do software PEI | Designação do tipo de adaptador configurado (se PEI type = 01, então o tipo de adaptador é invalido) |
| Elemento (Comunicação de Grupo) | Descrição |
|
Status carregado das tabelas com texto / valor (se disponível no dispositivo porque o endereço de grupo / objeto de grupo foi criado) |
| Objetos de grupo |
Número do objeto; (tamanho do objeto / 'flags' / prioridade)
|
Para os acopladores, você verá aqui informações sobre o tipo de acoplador e suas capacidades, como o 'máximo comprimento de APDU de roteamento ', a configuração de roteamento atual (por exemplo, linha principal -> sub-linha), configurações de segurança (se houver) etc.
Para alguns dispositivos, não é possível ler a comunicação de grupo, independentemente da existência de endereços de grupo e objetos de grupo para este dispositivo. Neste caso, as informações sobre a comunicação de grupo (objeto de grupo) são exibidas como "não implementadas".
Dispositivos com diferentes propriedades e funções são diferenciados no KNX, ao utilizar a chamada da versão de máscara, o que significa que cada dispositivo KNX tem um identificador definido. Versões desconhecidas de máscara (por exemplo, aquelas de novos dispositivos em desenvolvimento) não são mostradas quando a função Informações do dispositivo é usada no ETS.
